Всем привет, сегодня я хотел бы рассказать, как сделать собственноручно хорошую антенну для приёма цифрового телевидения где‑нибудь за городом, имея в наличии так популярные сегодня и модные цифровые приставки, которые позволяют получить отличное качество изображения, при этом стоят недорого.

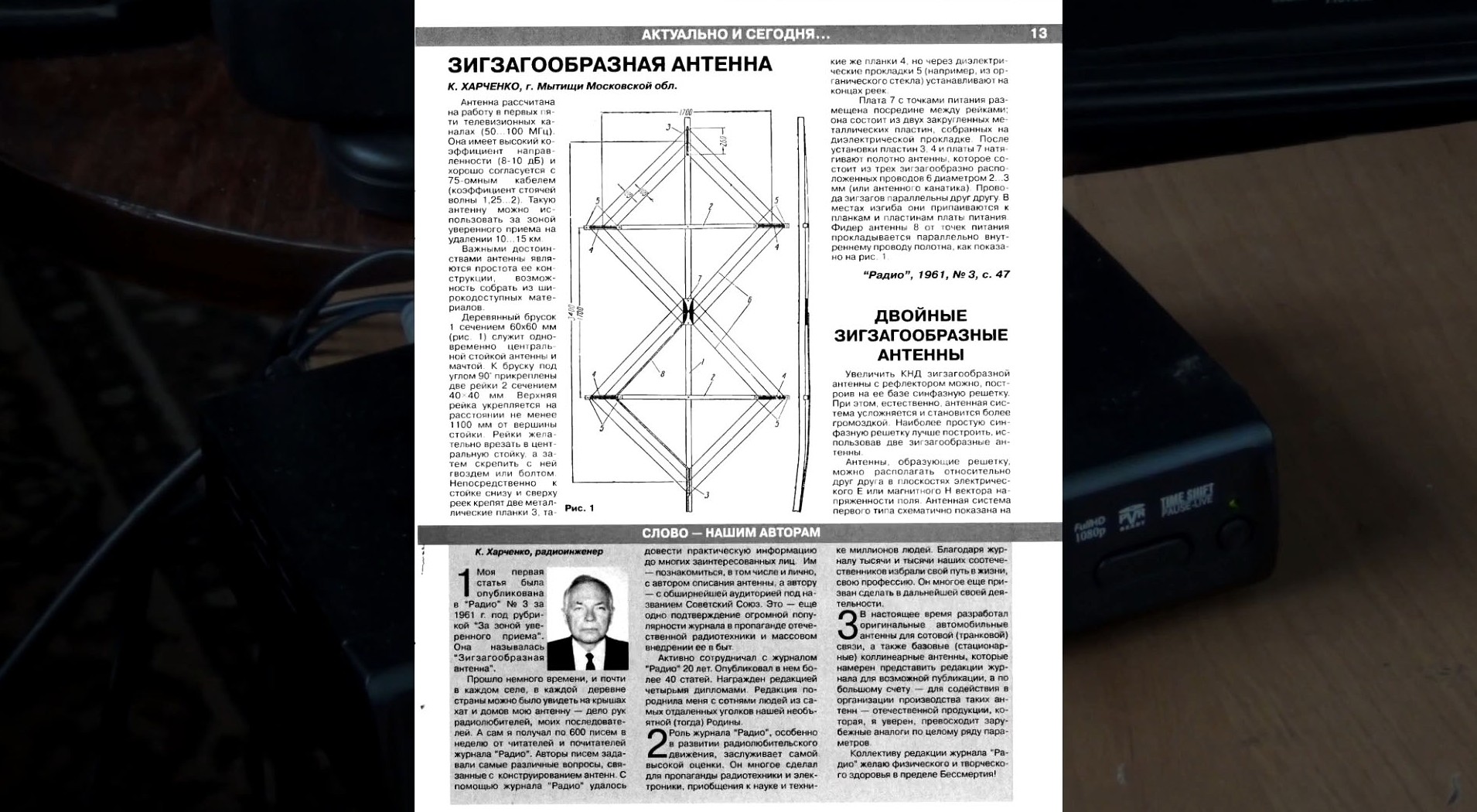

Так что же будем делать? Тот самый «биквадрат» или зигзаг Харченко — антенна, которая идеально подойдёт для нашей местности и будет ловить всегда, очень хорошо и чётко, без сообщения «нет сигнала». Я хочу наслаждаться телевидением — зачем я купил приставку? У нас от города до дачи где‑то в пределах 6 километров, а до самой вышки — наверное, километров десять отсюда.
Есть советская антенна, которую сделали лет 30 назад. Она была создана для обычного телевидения, которое работает на относительно низких частотах — в кавычках, низких: 200–300 мегагерц. То есть обычно это аналоговые каналы 1, 2, 3, 4 — сколько их было в то время. В общем, такая антенна не подходит для приёма цифровых каналов в диапазоне ДМВ, а именно на нём вещают цифровые каналы. Что ж, поехали создавать!
Нужные материалы и инструмент

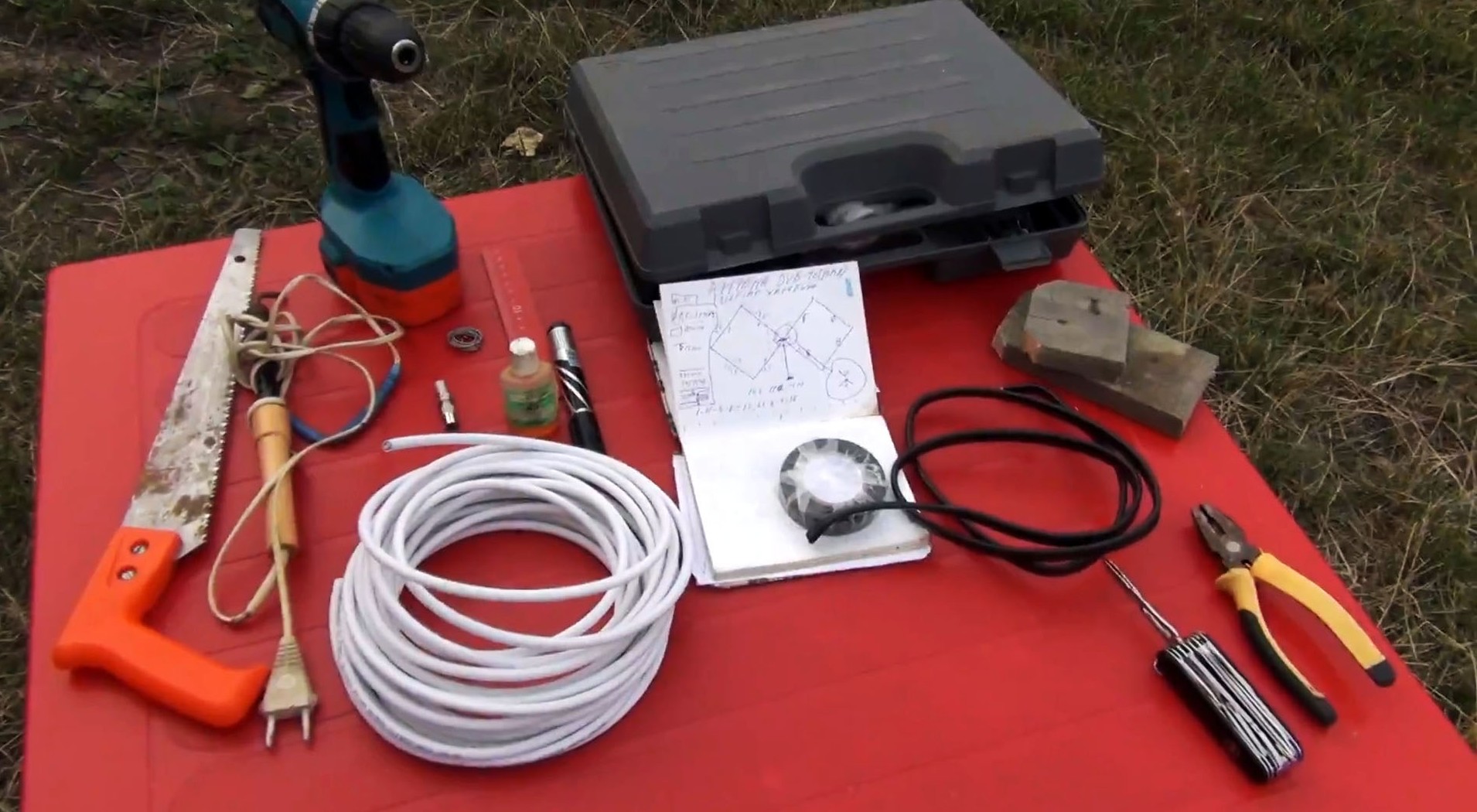

Итак, вот что нам нужно для сборки антенны Харченко, или «биквадрата», как её ещё называют:
- Толстый медный провод (я взял кусок кабеля с проводками по 3 мм толщиной). Длина — 1 метр 15 сантиметров. На одну антенну нужно три таких куска — можно собрать даже несколько антенн. Такой кабель стоит около 90 рублей за кусок.
- Кабель (обычно берите новый; но если у вас уже есть хороший, можно его не покупать) — примерно 10 метров.
- Паяльник (подойдёт и советский), припой, канифоль.
- Деревянные бруски (я взял два куска) — для фиксации конструкции.
- Саморезы и дрель — чтобы закрепить элементы.
- Краска — чтобы защитить медь от окисления (со временем она чернеет и окисляется).
Сборка антенны:

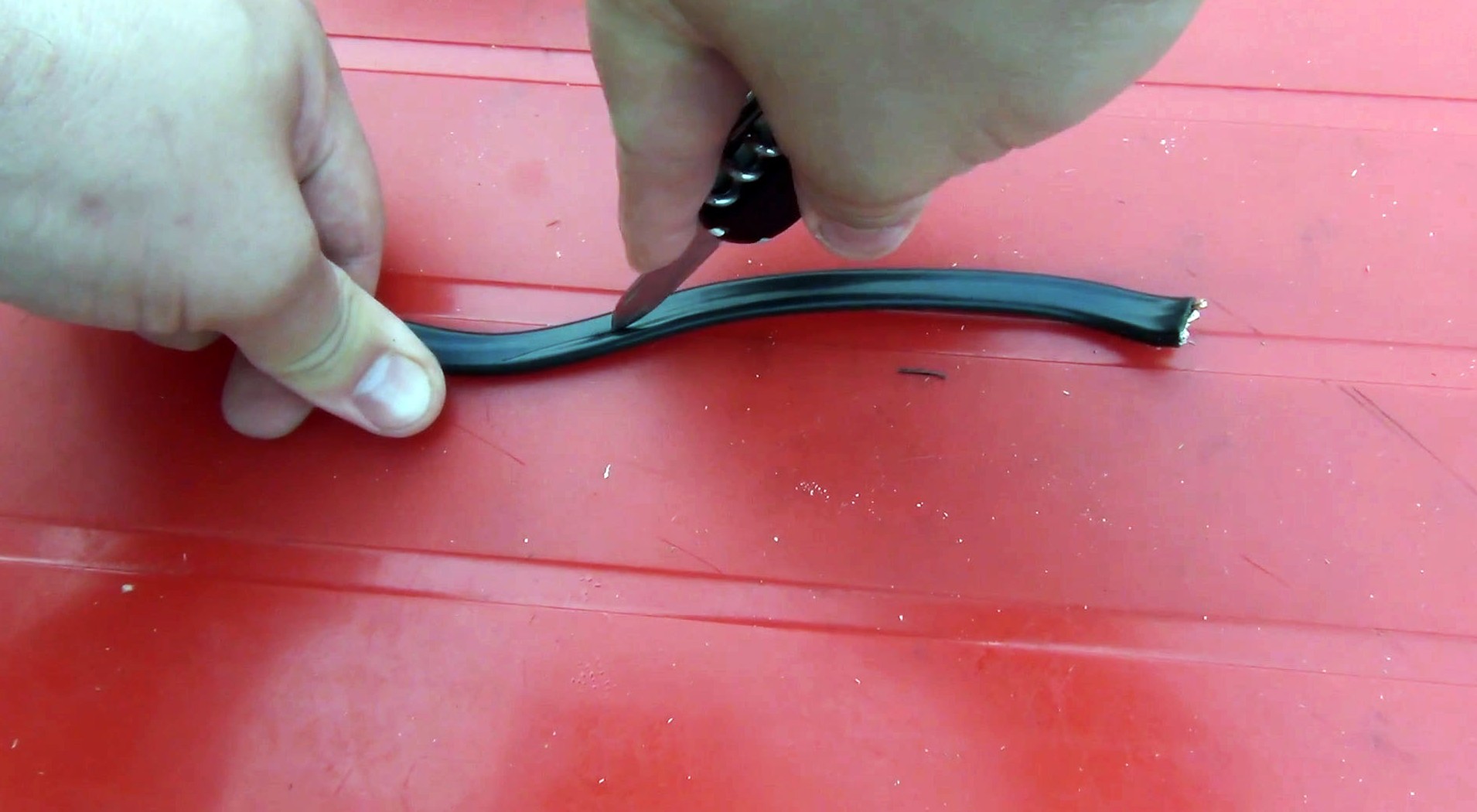

Снимите оплётку с кабеля и вытащите центральную жилу. Распрямите провод как можно лучше — он должен быть максимально прямым.

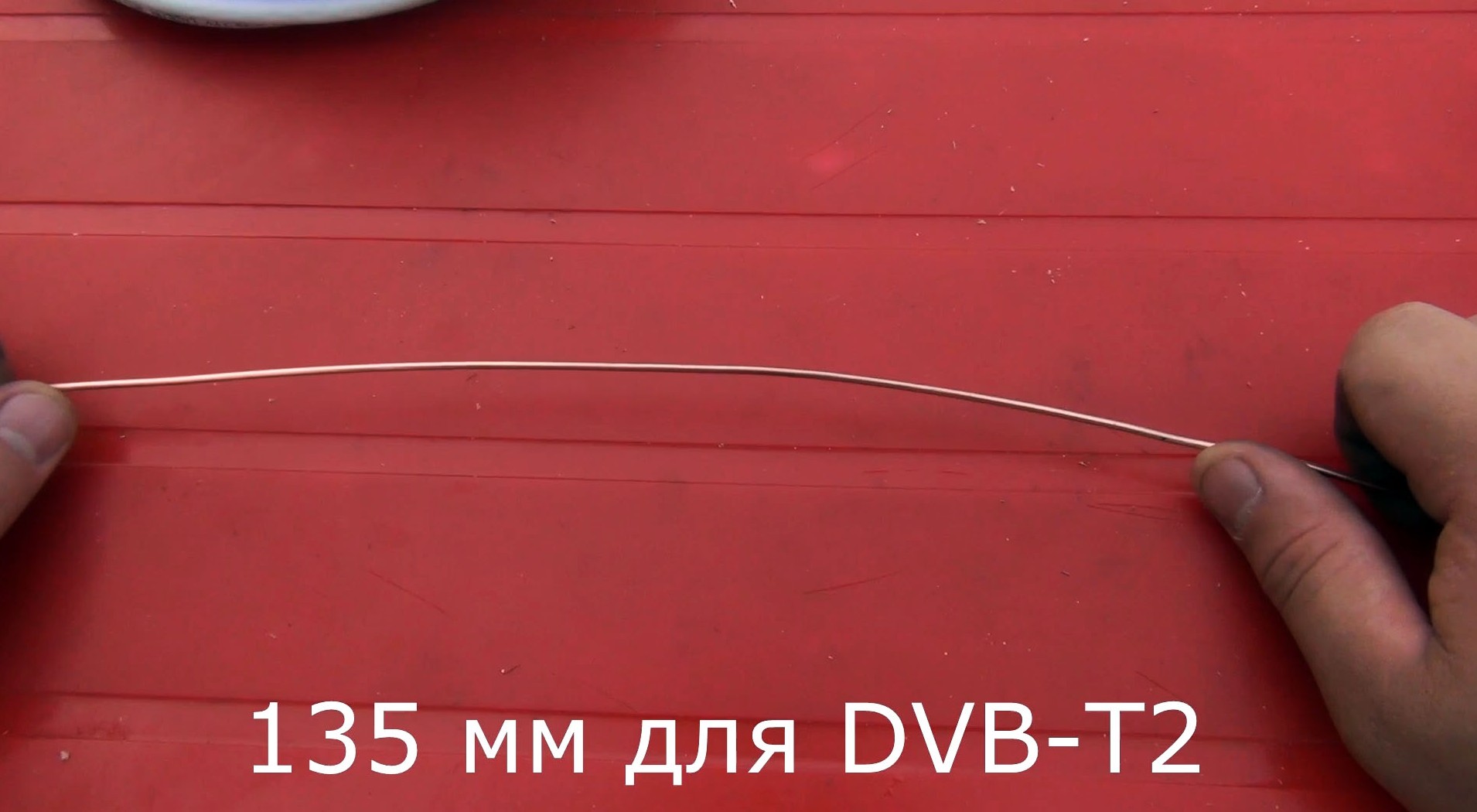

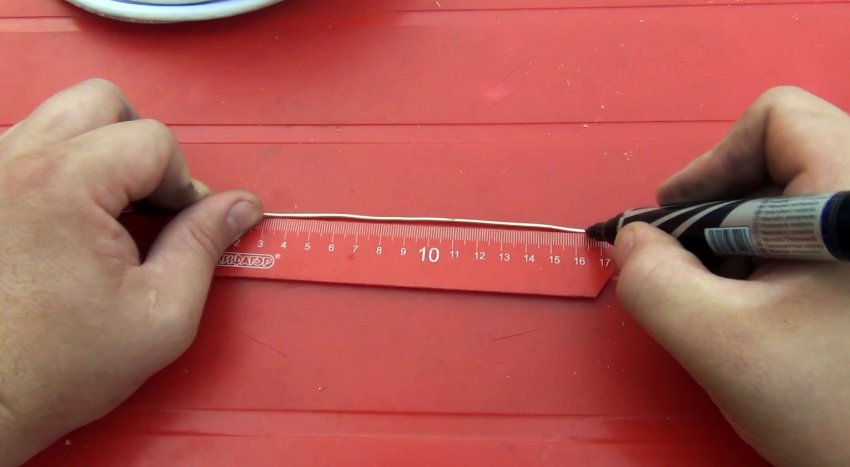

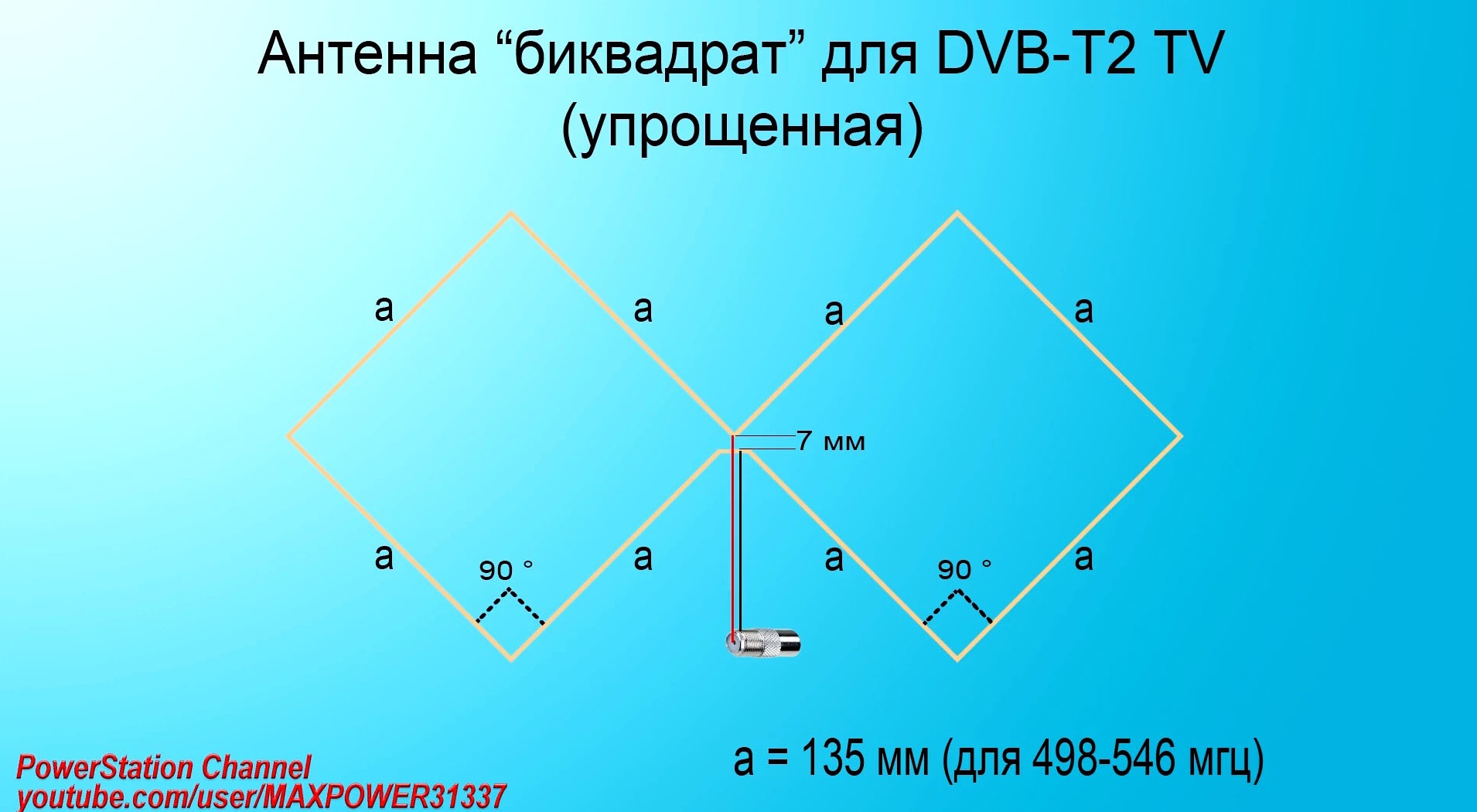

Сделайте стороны квадрата равными 13,5 сантиметрам (135 мм) — это важно для правильной частоты приёма. С помощью линейки отмерьте нужную длину и оставьте небольшой запас для пайки.
Сгибайте медную проволоку ровно под 90 градусов в отмеченных местах (можно использовать уголок для точности).

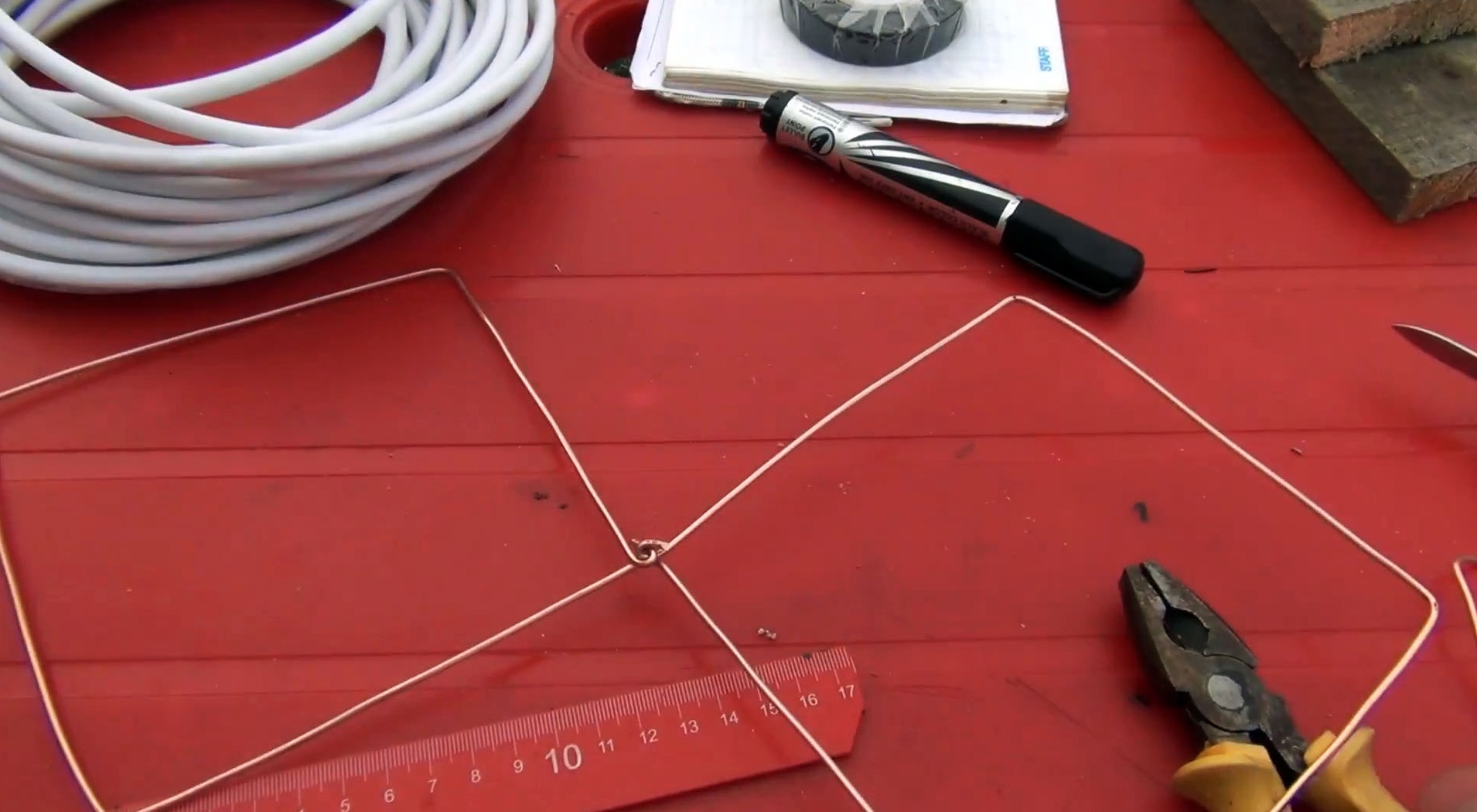

Закруглите и соедините концы, запаяйте их вместе. В итоге должна получиться конструкция из двух правильных квадратов.

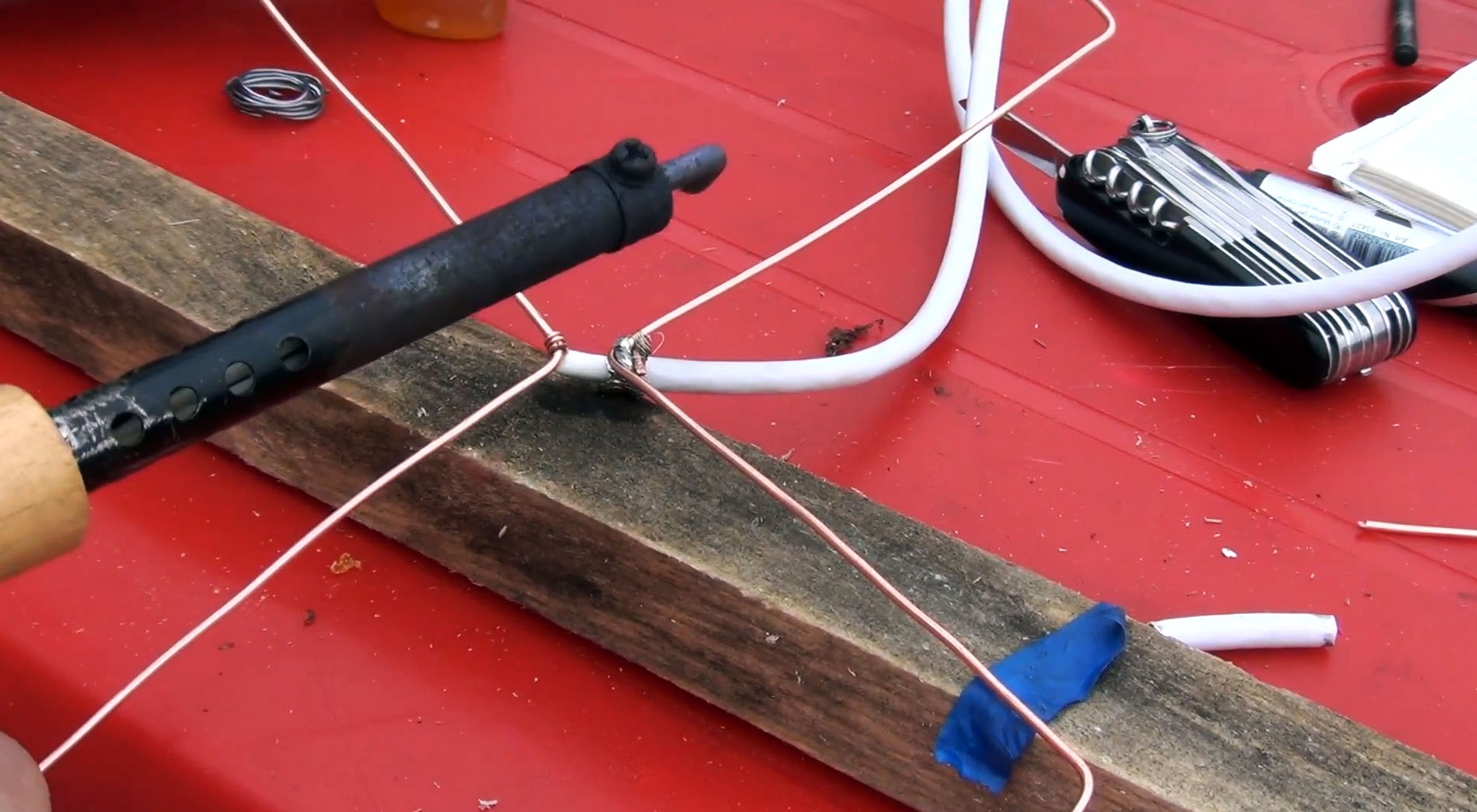

Постарайтесь сделать стороны как можно прямее — мелкие недочёты можно исправить руками. Тщательно пропаяйте соединения. Для прогрева толстого провода может понадобиться мощный паяльник — будьте осторожны, он сильно нагревается.

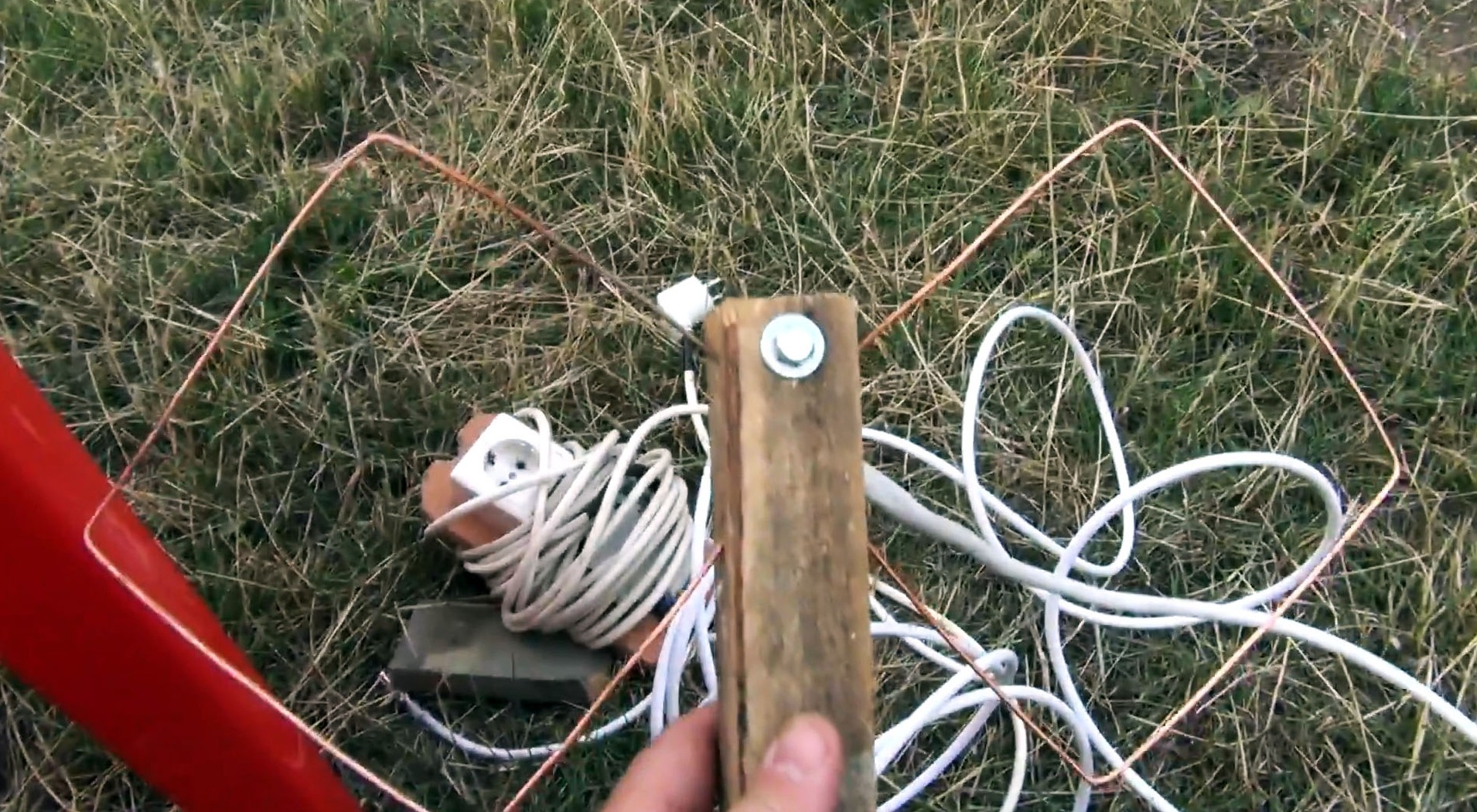

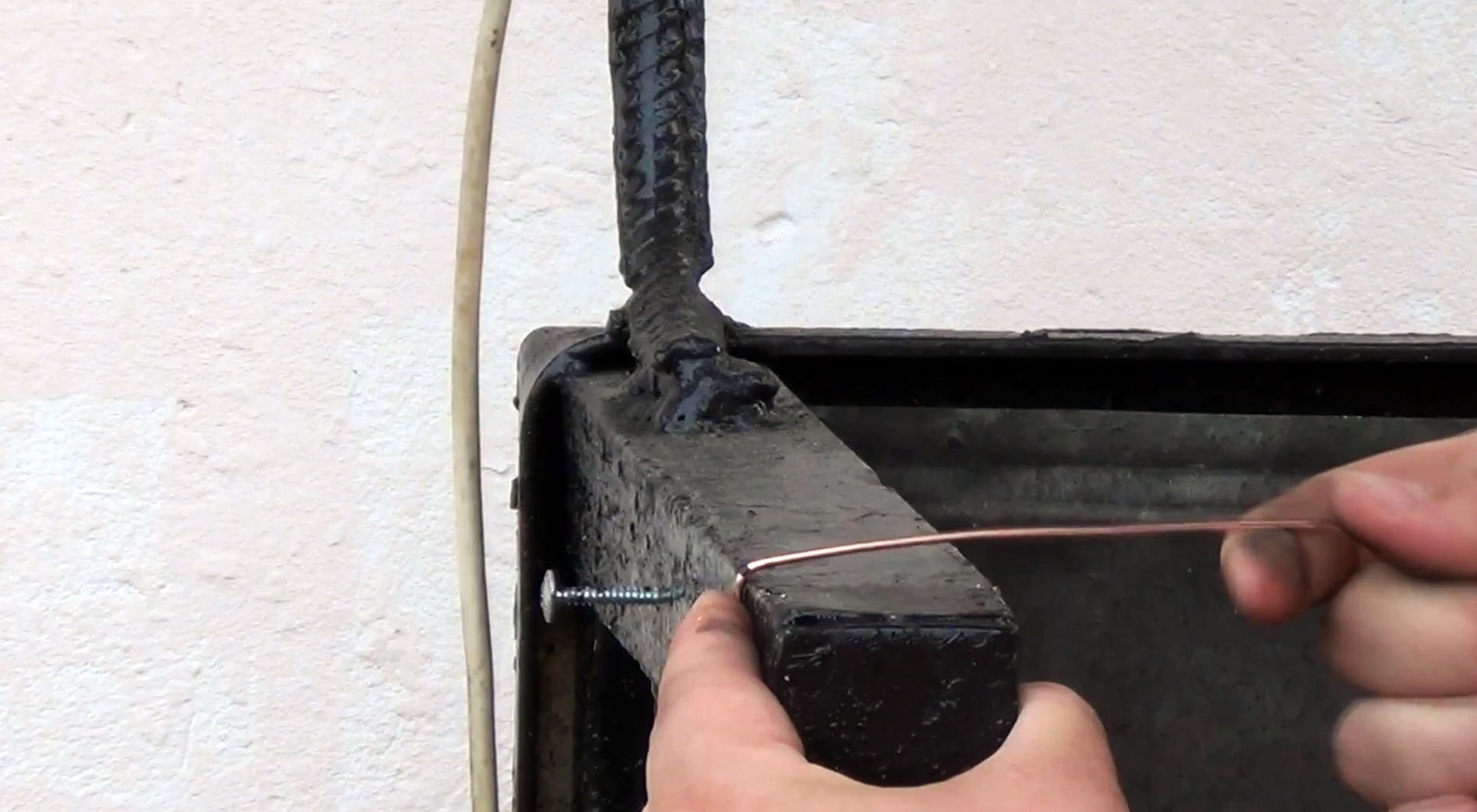

Закрепите конструкцию на деревянных брусках, чтобы элементы находились в одной плоскости. Сделайте основу из бруса, куда будет закрепляться антенна.
Просуньте кабель в щель, зафиксируйте контакты и закрепите антенну на основании (например, с помощью самозатягивающихся хомутов).

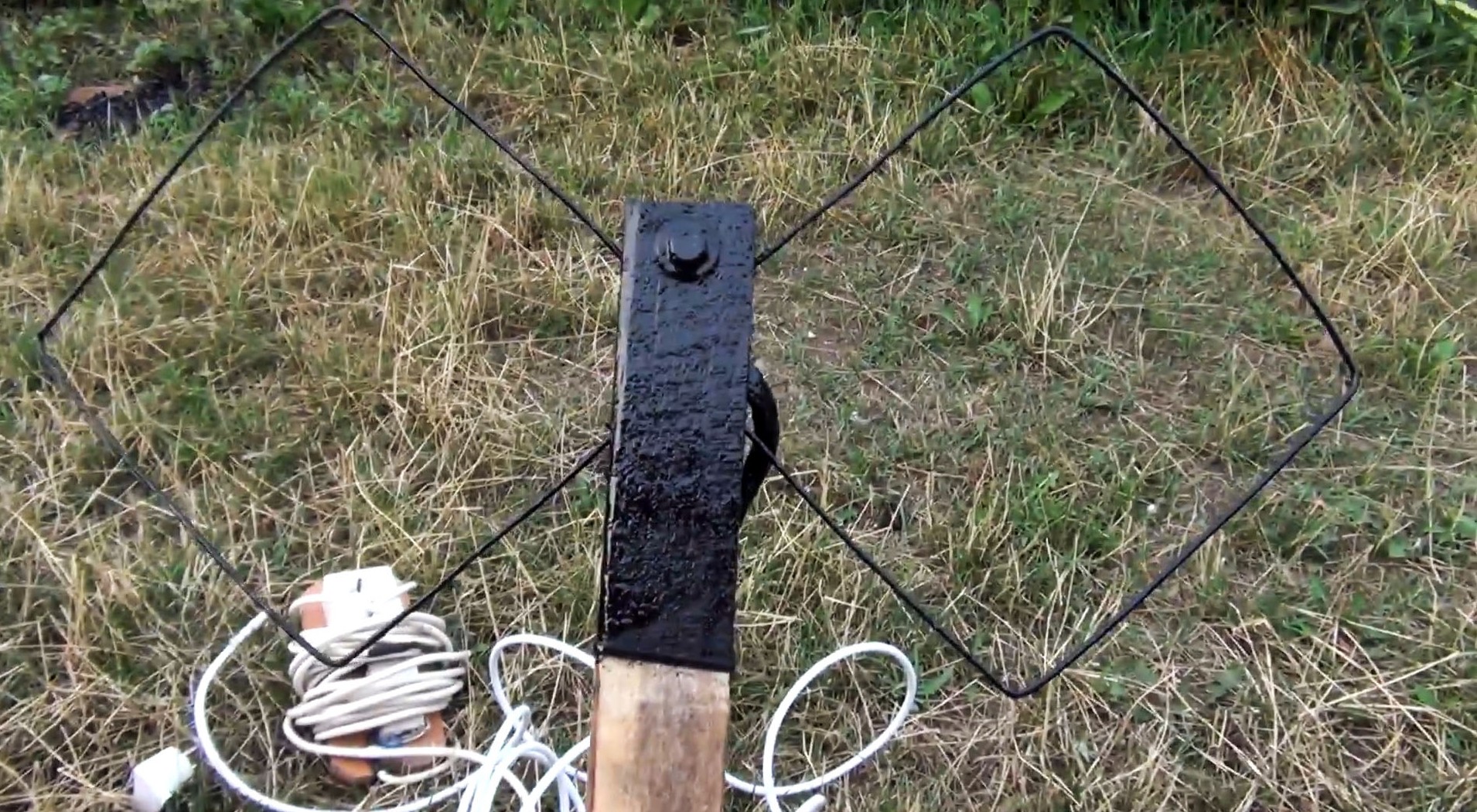

Покрасьте антенну — это защитит медь от окисления. Даже с небольшим ухудшением приёма из‑за краски антенна будет хорошо работать, особенно если установить её высоко.

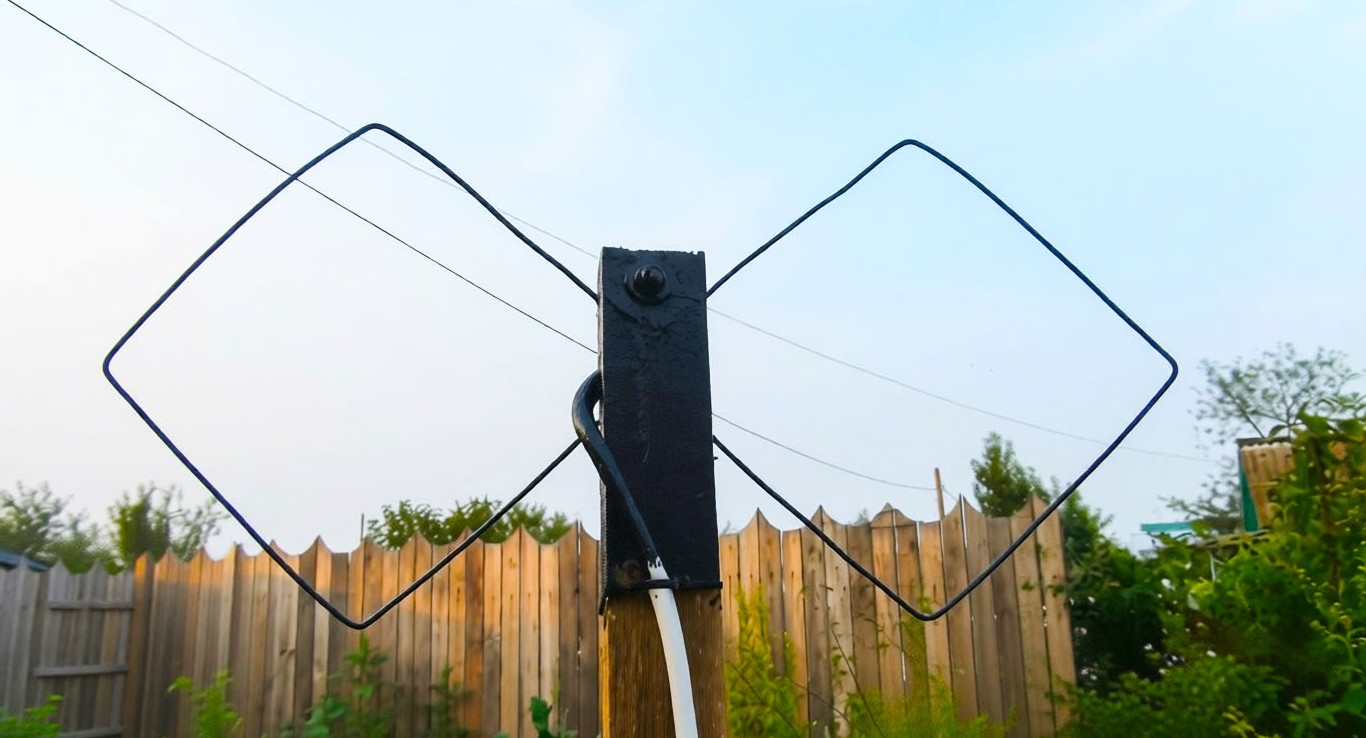

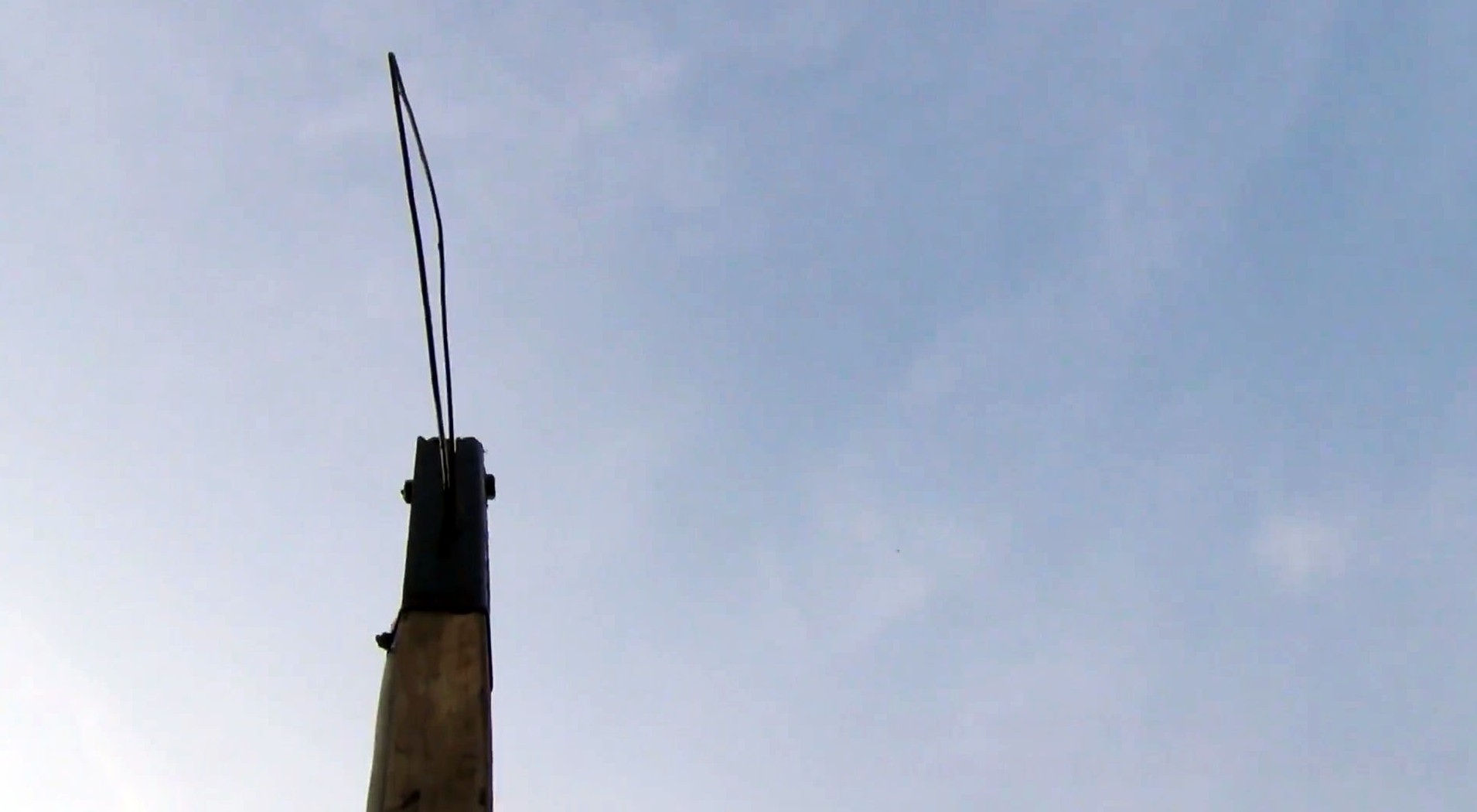

Установите антенну на мачту, демонтировав старую. Подключите кабель к цифровой приставке с небольшим запасом длины.

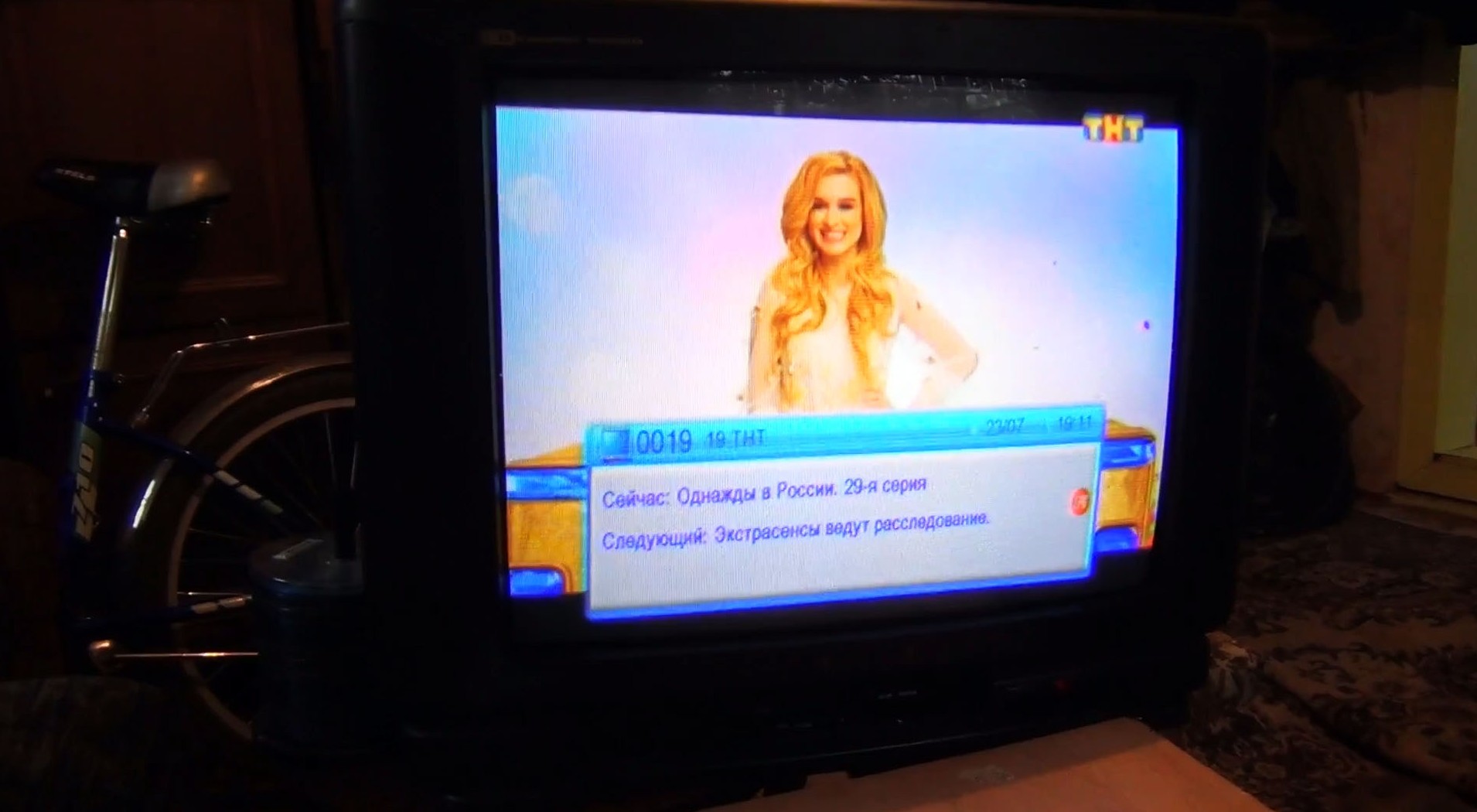

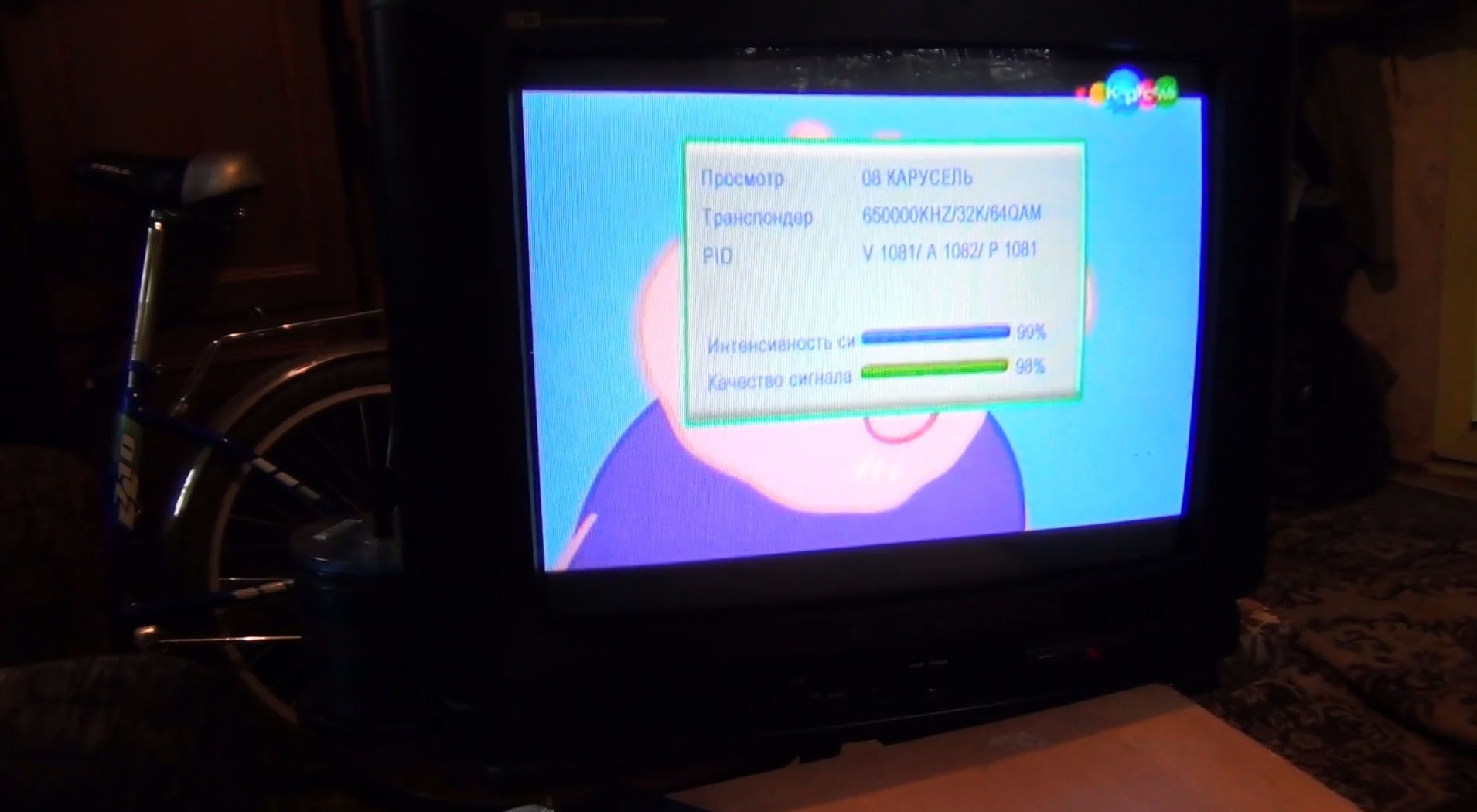

После установки проверьте уровень сигнала. В моём случае качество сигнала выросло с 10–15 % до 98–99 %. Теперь можно с удовольствием смотреть любые каналы — практически как с кабельным телевидением!
Спасибо за просмотр. Собирайте свои антенны — в этом нет ничего сложного. Всем пока!
