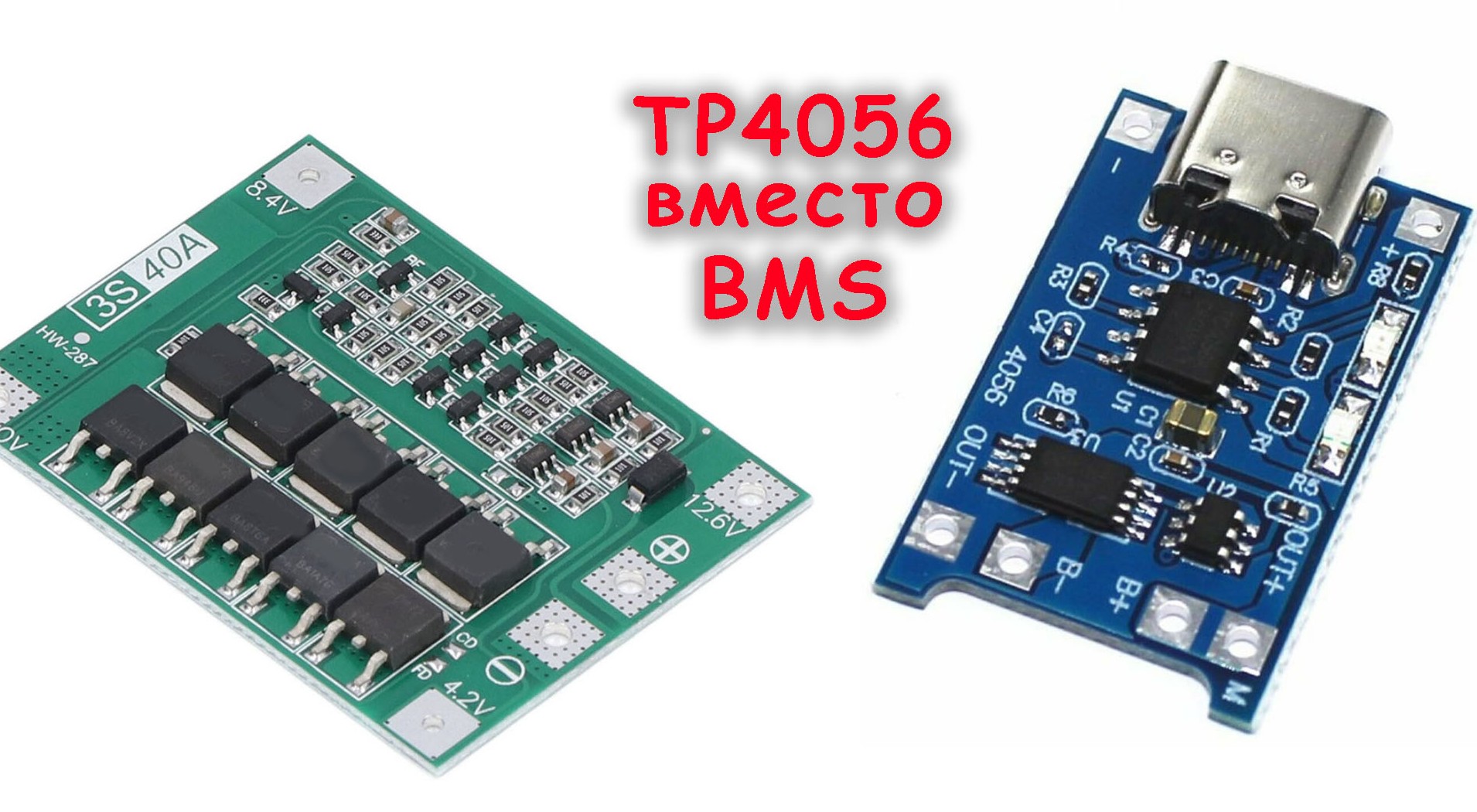

Как использовать TP4056 вместо BMS - «Сделай сам»

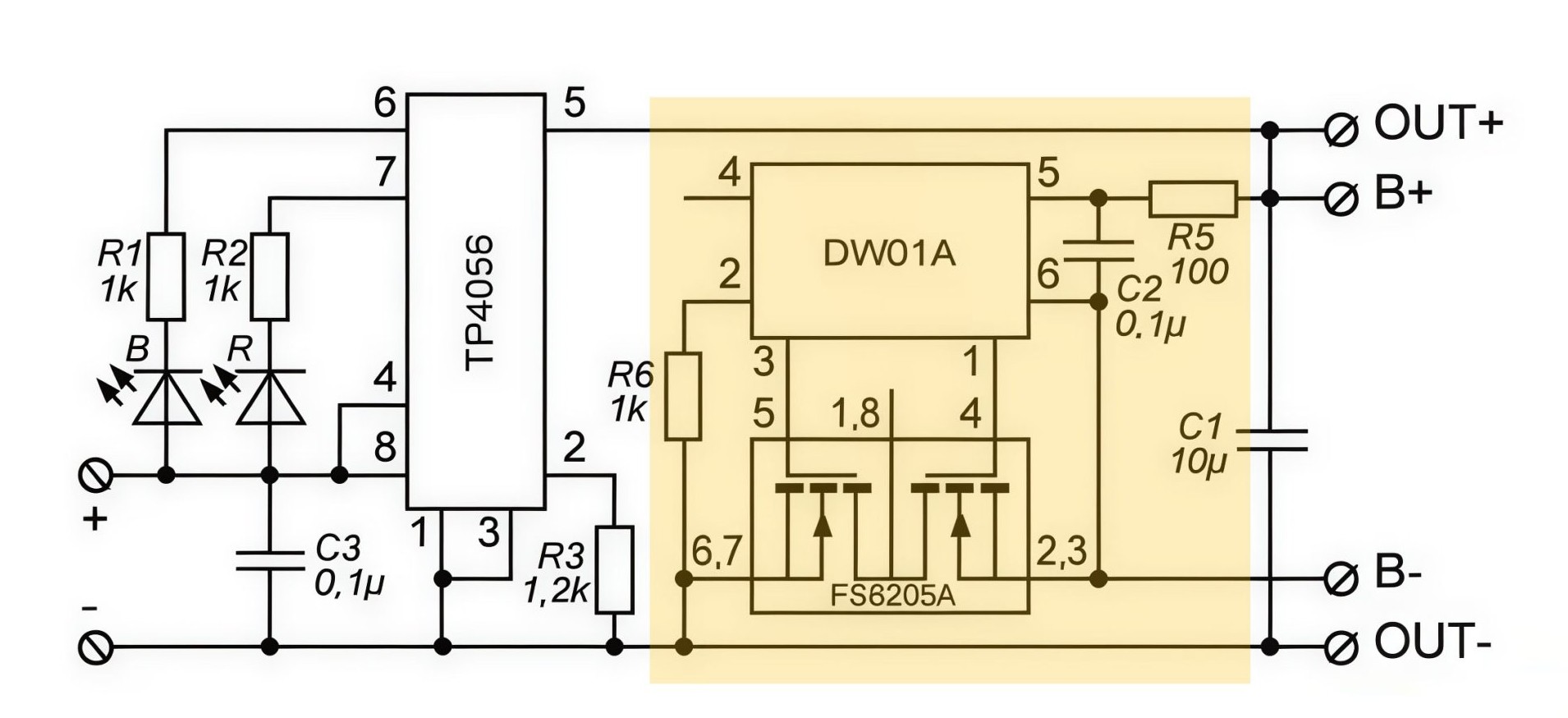

Модуль для зарядки литий-ионных батарей TP4056 очень и очень популярный. И пример использования его в качестве универсальной платы BMS, сделает его еще более востребованным и нужным. Причем, у такой замены есть очевидные полюсы, о которых чуть позже. По сути, обычная схема с последовательным включением, за исключением контактов переключения при зарядке. Иными словами, во время использования все АКБ включены последовательно, через модуль TP4056. Как только подключается зарядка, реле срабатывает и разъединяет последовательность включения АКБ и соединяет все входа модулей воедино для питания. Важно: модуль должен иметь в своем составе - микросхему DW01 и мосфет 8205A. Потому что есть варианты без них. Схема полноценного модуля TP4056 с DW01. Если еще проще, на плате должно быть 3 черных квадратика: микросхемы TP4056 и DW01 и мосфет FS8205A. Вот и все. Схема гибкая, можно использовать от 1 и более элементов. Переключение можно производить не при помощи реле, а вручную - тумблером. Преимущества и недостатки Преимущества: Использование любого количества элементов (в разумных пределах конечно). Можно собрать батарею с нужным напряжением, с разным количеством элементов. То что нужно для самодельных проектов. Идеальная балансировка. Так как каждый элемент заряжается индивидуально, перекоса напряжений между АКБ быть не может. Во время разряда все как у BMS - выключение идет по первому элементу достигшего низкого разряда. Регулировка тока. Модуль TP4056 сам регулирует ток заряда, как его изменить читайте - Как с помощью модуля TP4056 заряжать аккумуляторы разной емкости. Это дает возможность использовать другие литиевые АКБ, кроме 18650. Недостатки: Сложность с переключением, в отличии от BMS, которую можно просто взять и установить. Потребуется мощный блок питания на 5 В, способный «тянуть» все ячейки. Не подойдет для сильноточных цепей. Преимущества, сугубо на мой взгляд, существенно перекрывают недостатки. Ну опять же, все подходит под конкретный случай.
