Модуль TP4056 - поистине уже можно назвать народным. Его применение у радиолюбителей просто бесчисленное. Используют этот модуль в основном для зарядки литий-ионных аккумуляторов формфактора 18650. Примерный ток заряда составляет 1 А.

Но не все знают, что при помощи TP4056 можно заряжать и другие аккумуляторы, например литий-полимерные, миниатюрных размеров. И, естественно, для этого необходимо снизить ток заряда. Но как это сделать?

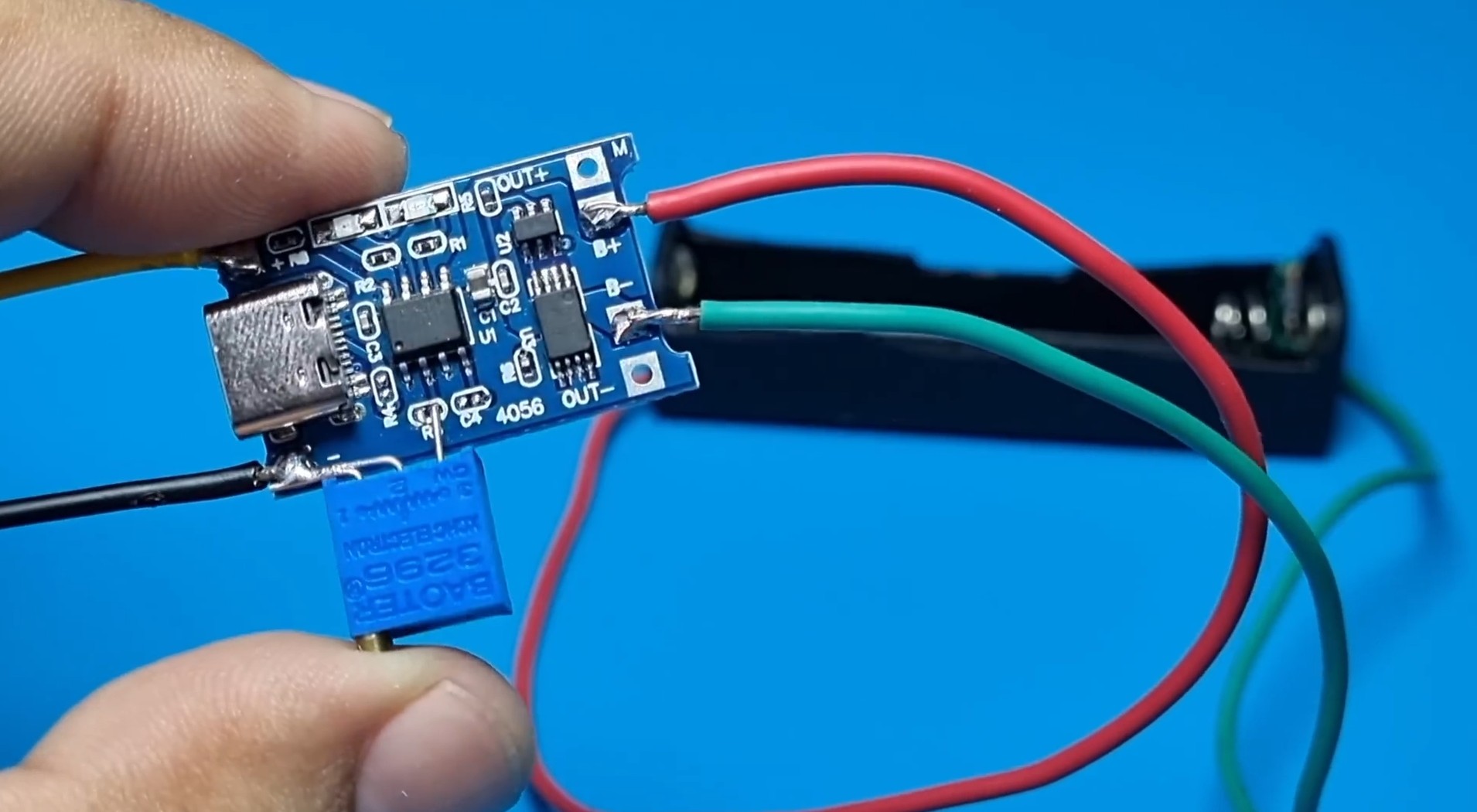

Выпаиваем его, и вместо него установим многооборотистый резистор на 10 кОм.

Подключим выход к боксу с АКБ 18650. И уже на нем установим другой ток для нового аккумулятора.

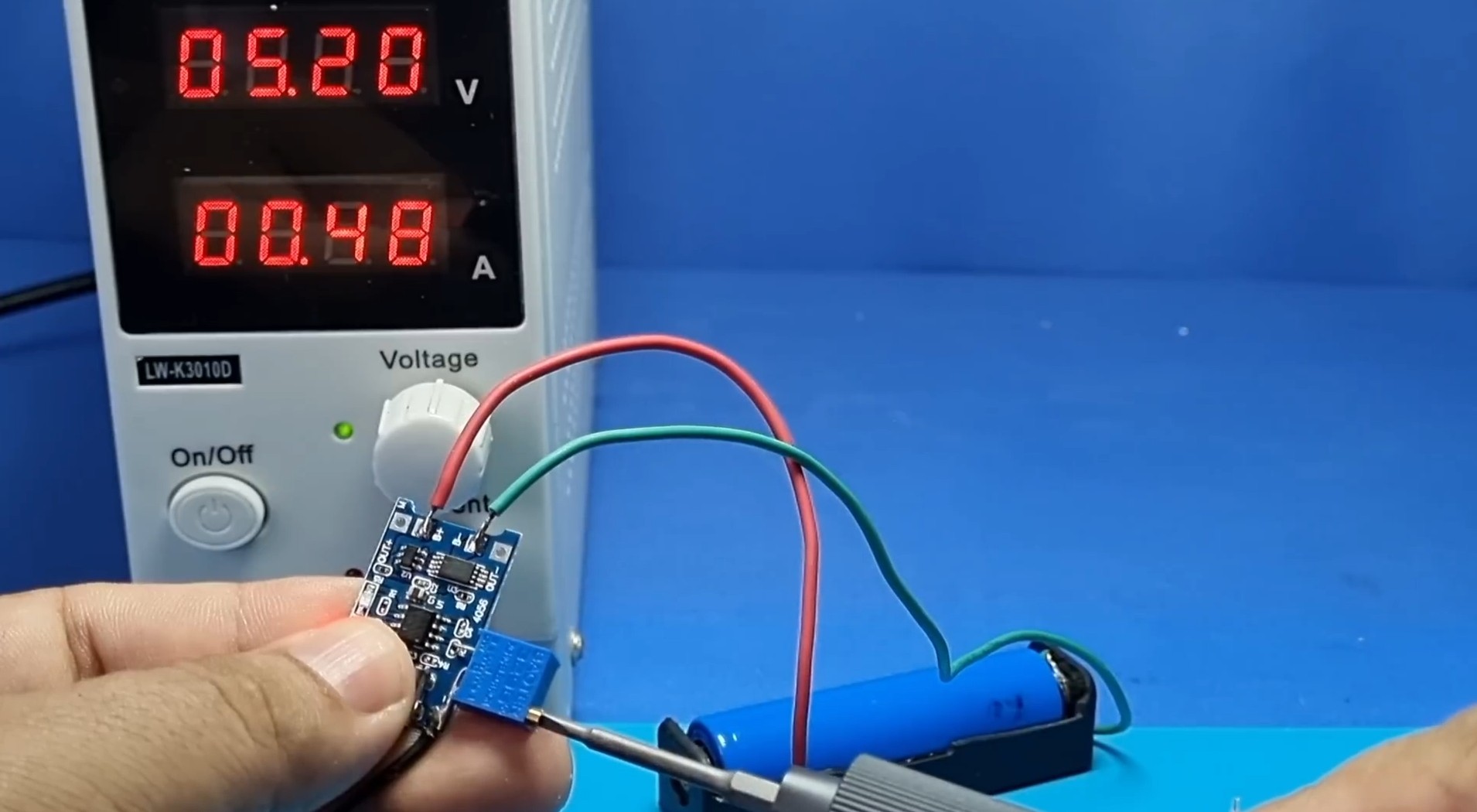

Подаем питание и вращением ручки резистора добиваемся тока зарядки 200 мА.

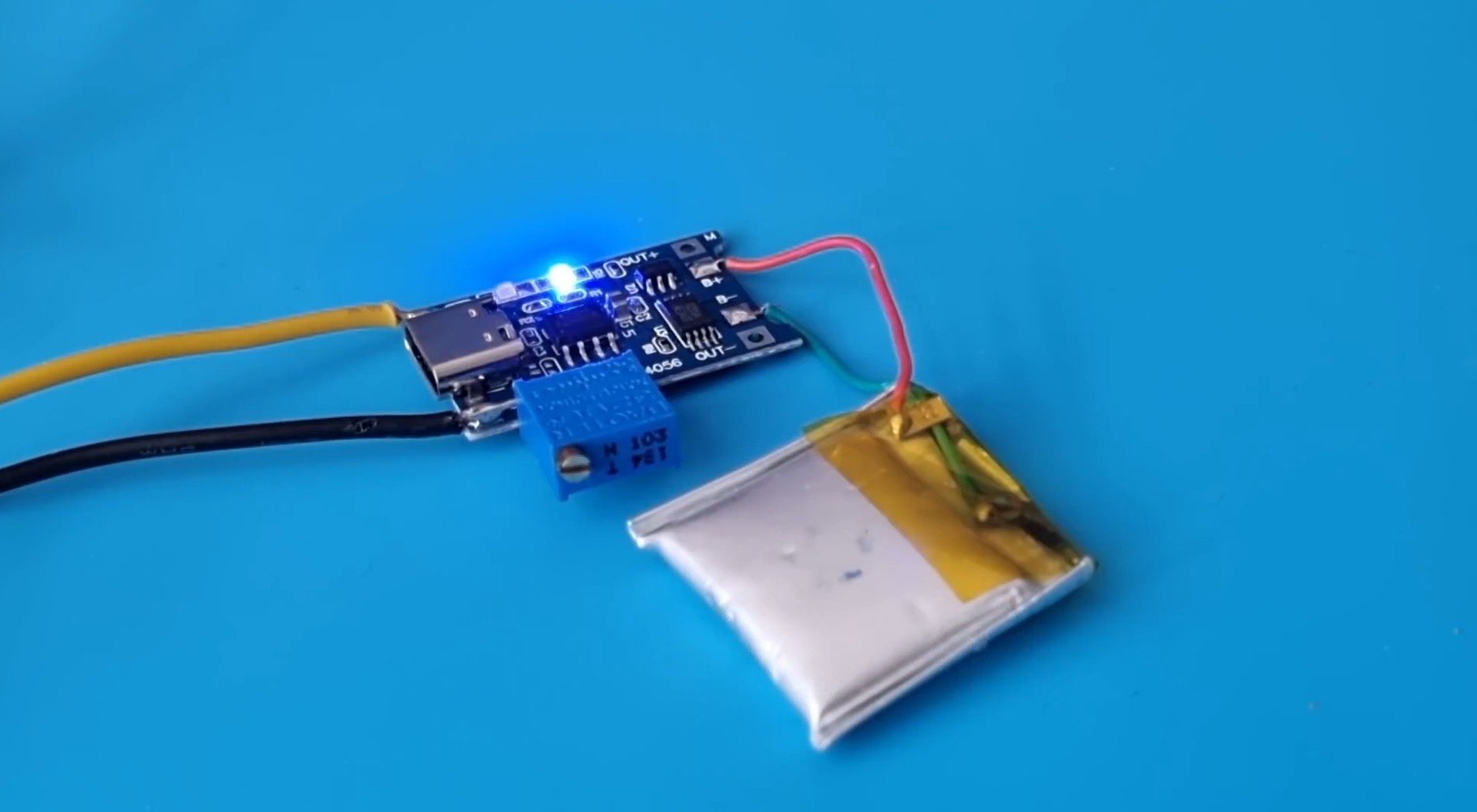

Все готово. Теперь можно подключить нужный литий-полимерный аккумулятор малой емкости и не беспокоиться о большом токе.

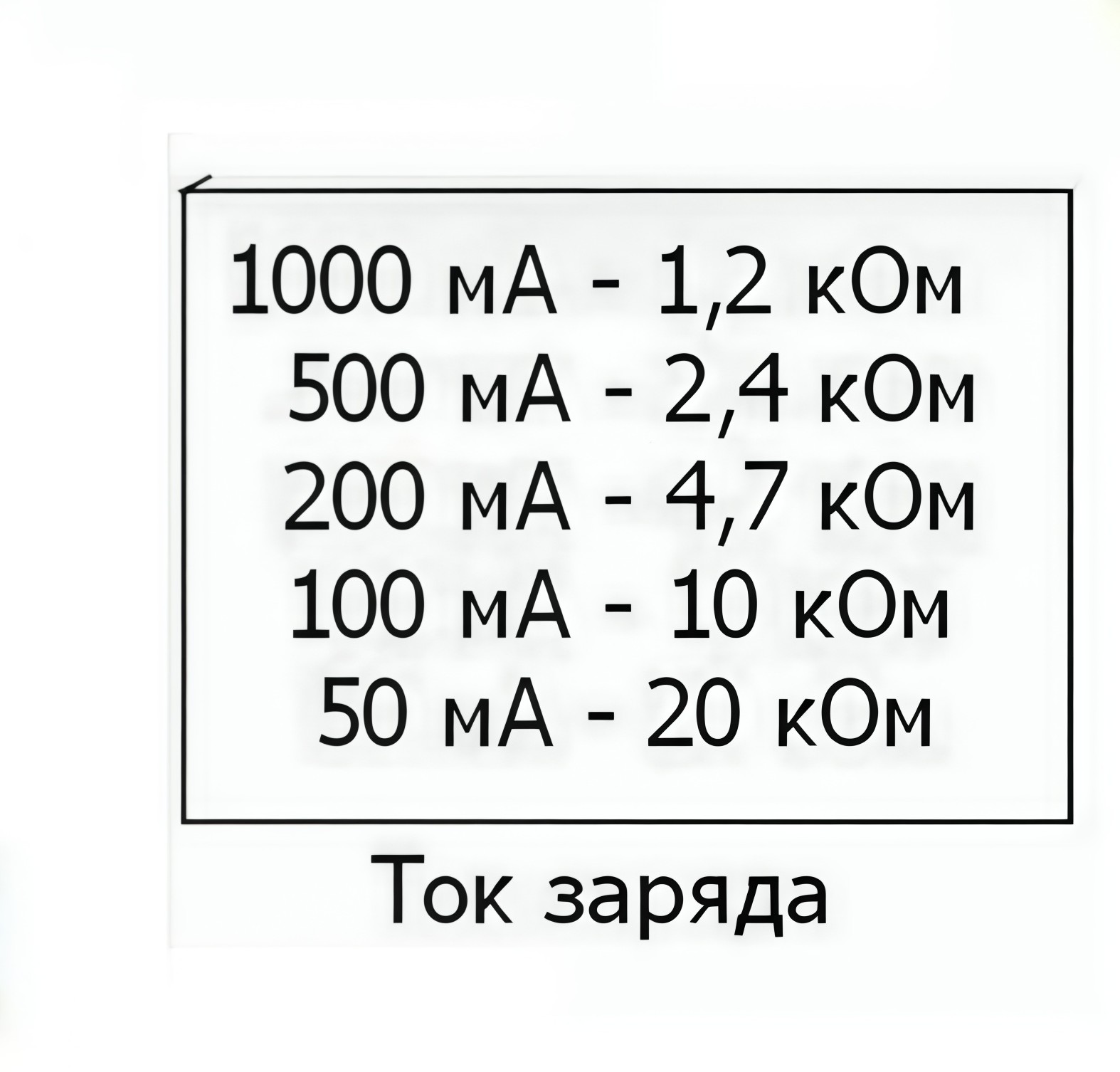

Кстати, из даташита на микросхему можно на место R3 установить сразу постоянный резистор другого номинала, чтобы получить нужный ток. И эта таблица нам поможет.
