Как всего на 2-х транзисторах сделать металлоискатель «Бабочка» - «Сделай сам»

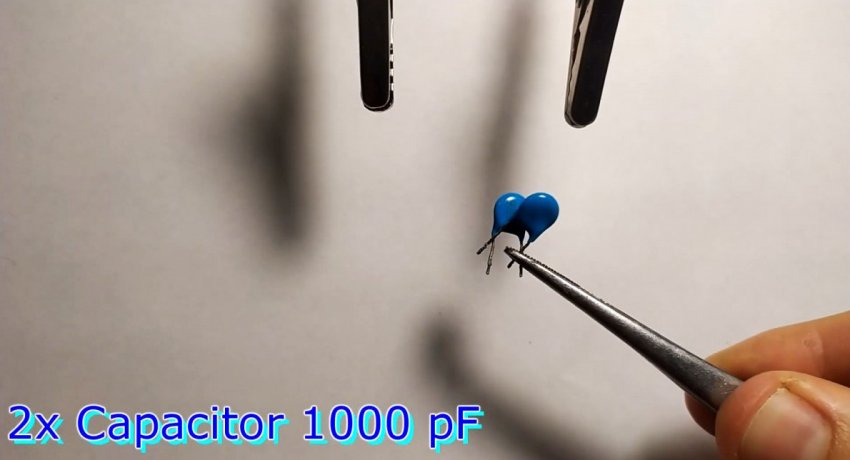

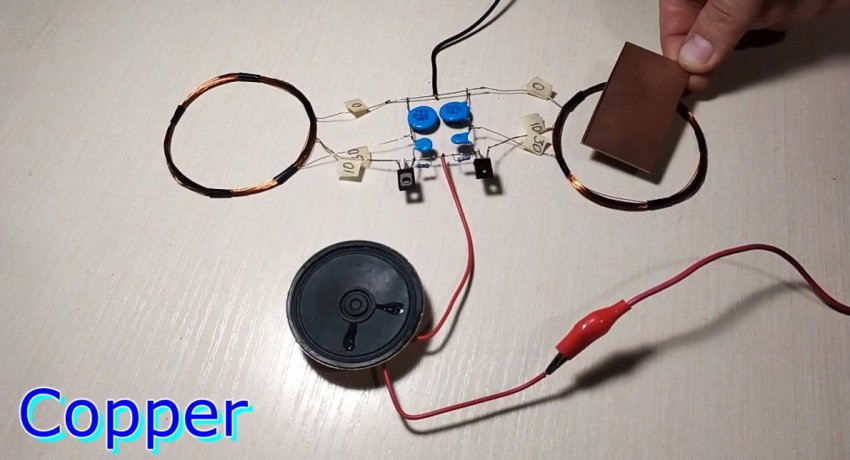

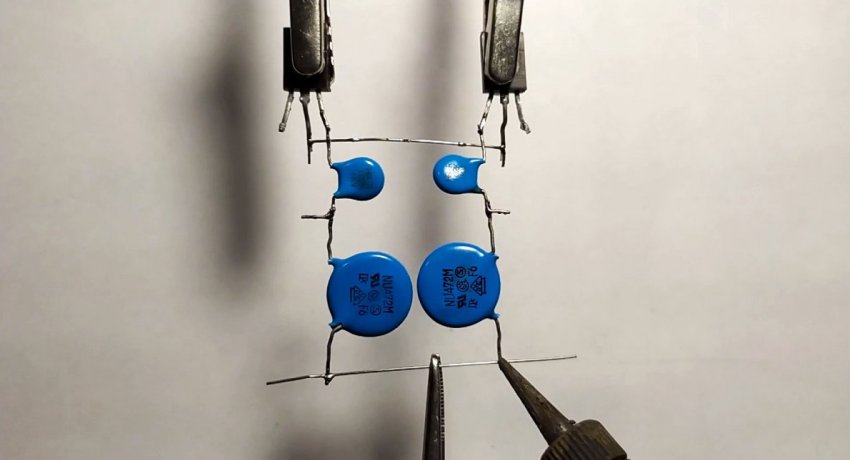

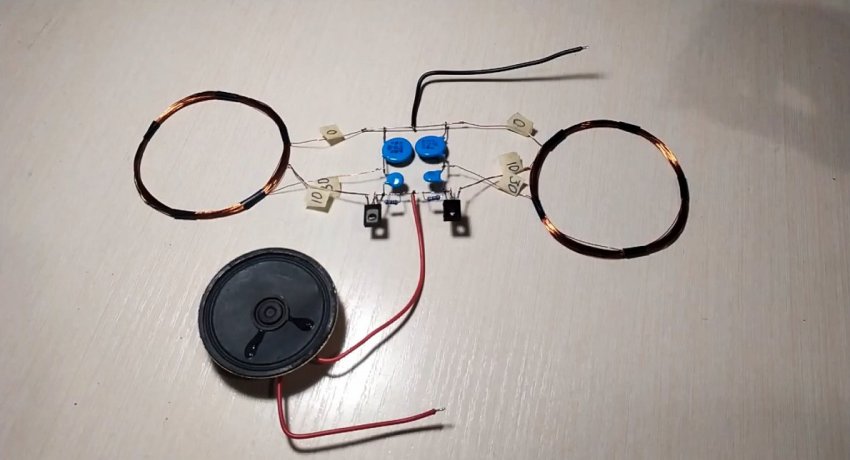

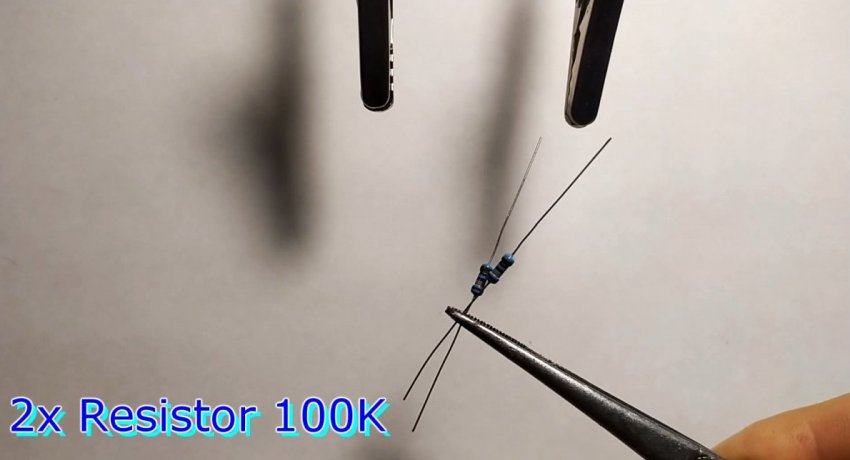

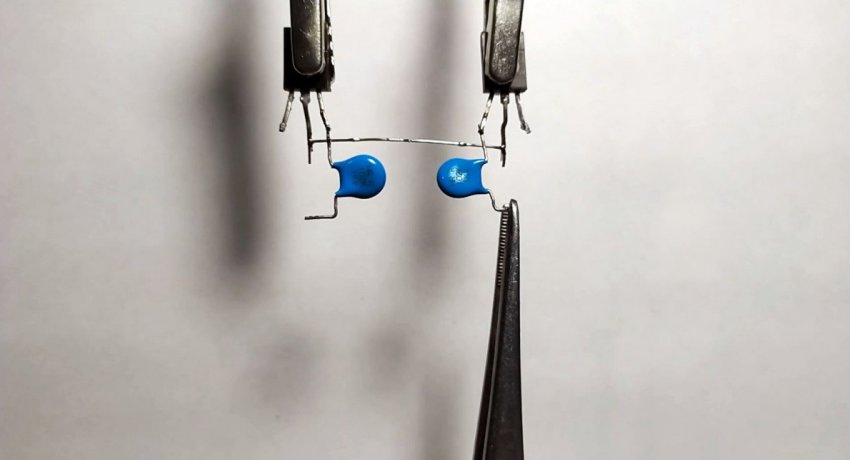

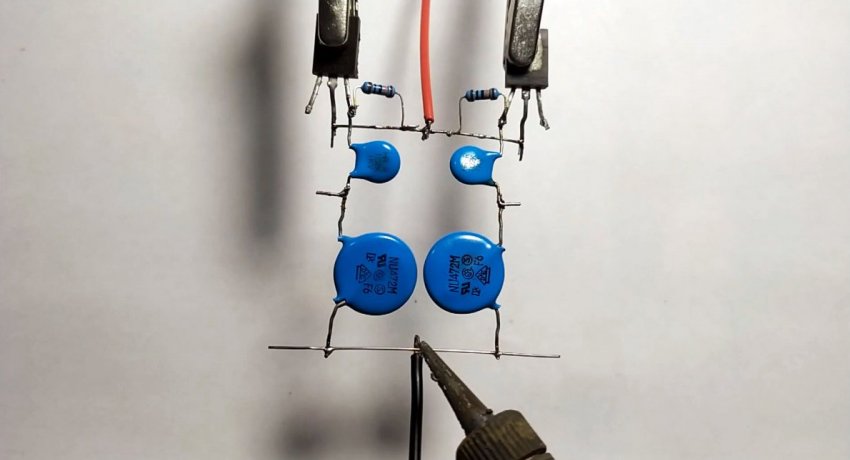

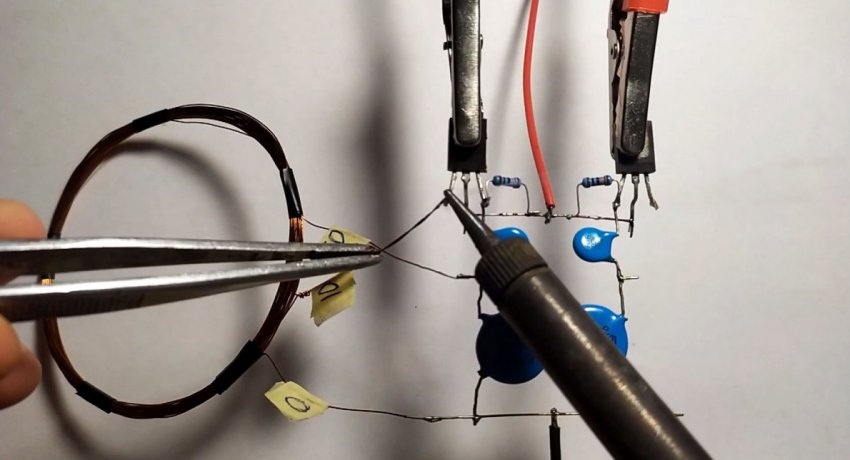

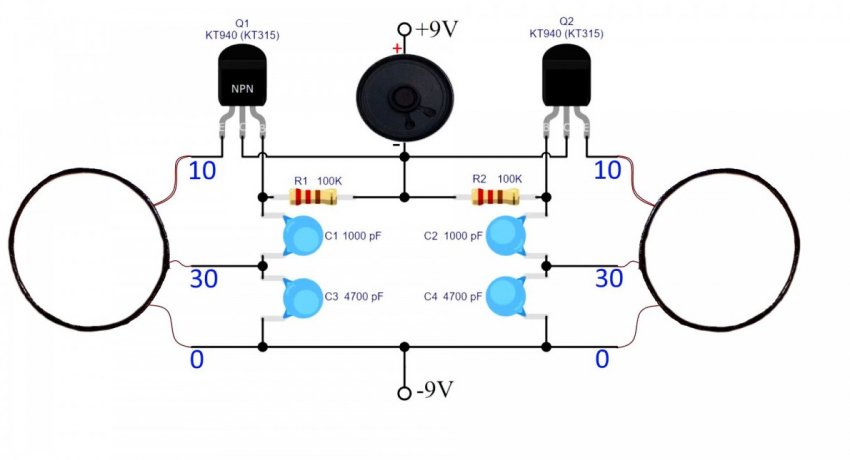

Два конденсатора 4700 пФ и 1000 пФ. Два резистора 100 кОм. Динамическая головка на 8 Ом и 0,5 Вт. Моток проволоки 0,3 мм. Схема и принцип работы металлоискателя Схема состоит из двух одинаковых генераторов потребляемых ток через динамическую головку. Они работают на одной частоте и взаимоисключающая пульсация в динамике не слышна. Как только в катушке одного из генераторов появляется металл, частота генератора резко меняется, разность частот между генераторами воспроизводится в динамической головке в виде свиста. Схема была проверена десятилетиями. Изготовление металлоискателя Спаиваем коллекторы транзисторов и припаиваем конденсаторы к базам. Припаиваем конденсаторы 4700 пФ и соединяем их общим проводом. Допаиваем резисторы и провода питания. Припаиваем катушку. Она содержит 30 витков провода 0,3 мм намотанного на диаметре 160 мм с отводом от 10-го витка (см. на схеме). Нужно сделать две таких катушки. Припаиваем вторую катушку и металлоискатель готов. Испытание прибора Подаем питание 9 Вольт. По очереди подносим медные и алюминиевые кусочки к одной из катушек. Все работает, в динамической головке раздается четкий писк. Тоже самое происходит и с черными металлами. Приборе реагирует на любой металл без исключения. Схема в настройке не нуждается и начинает работать сразу. Если хотите настроить прибор на максимальную чувствительность, то вместо любого резистора впаяйте переменный с номиналом 150 кОм. Тогда им можно будет настроить четко границу срабатывания. Смотрите видео
