Как сделать зажим для быстрой сборки багетных рамок с приводом от шуруповерта - «Сделай сам»

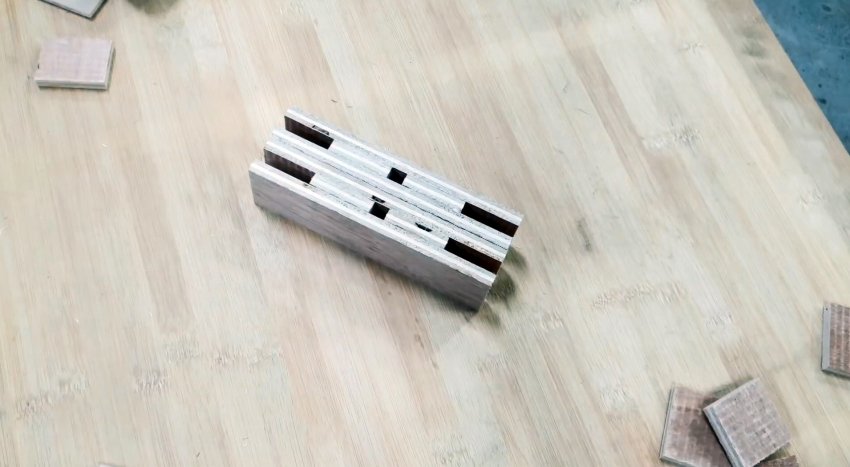

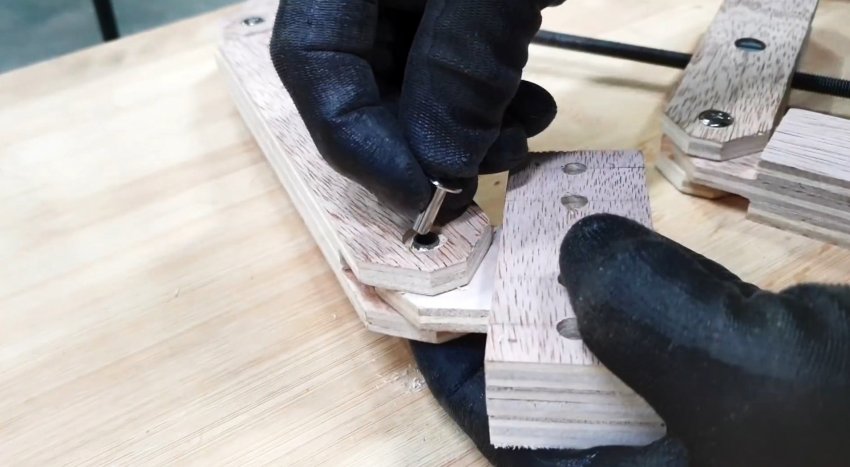

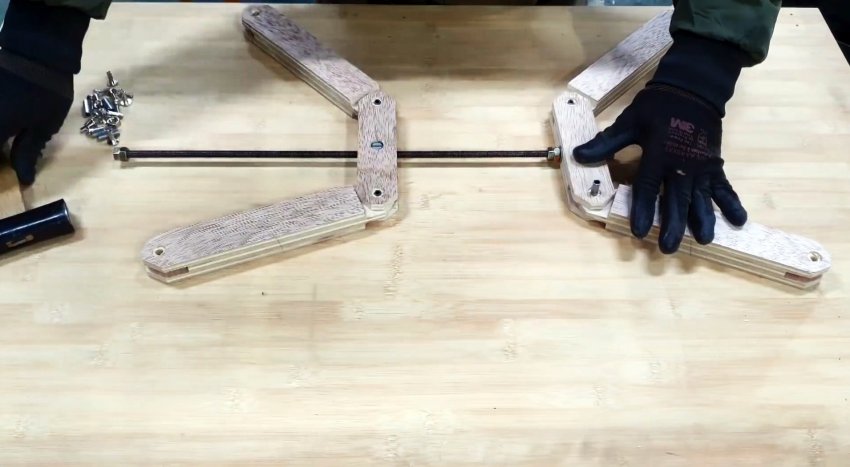

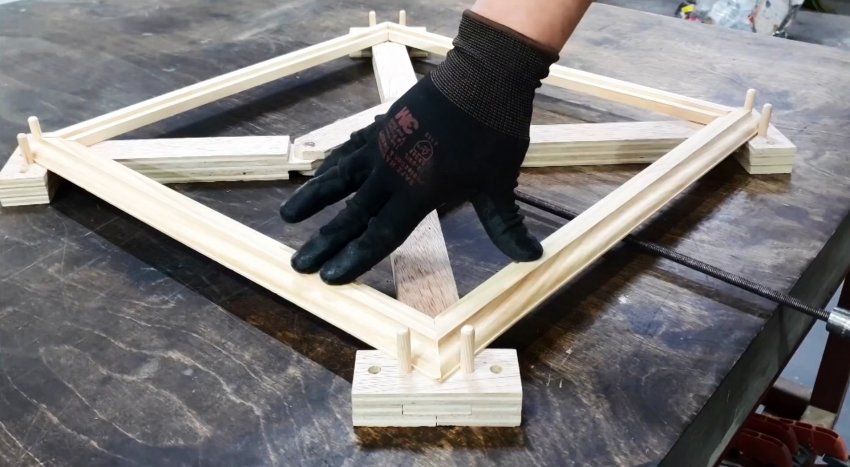

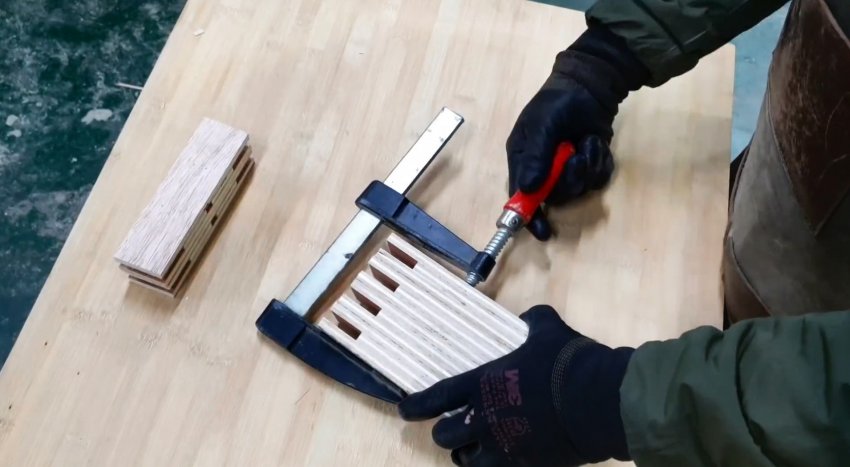

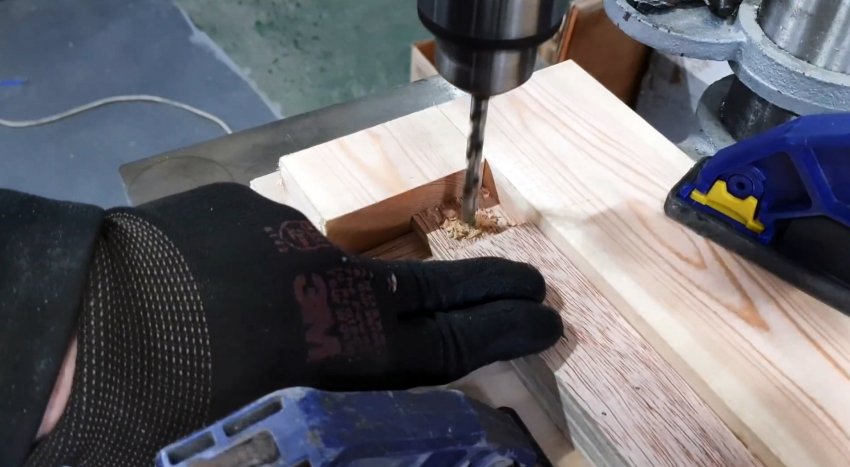

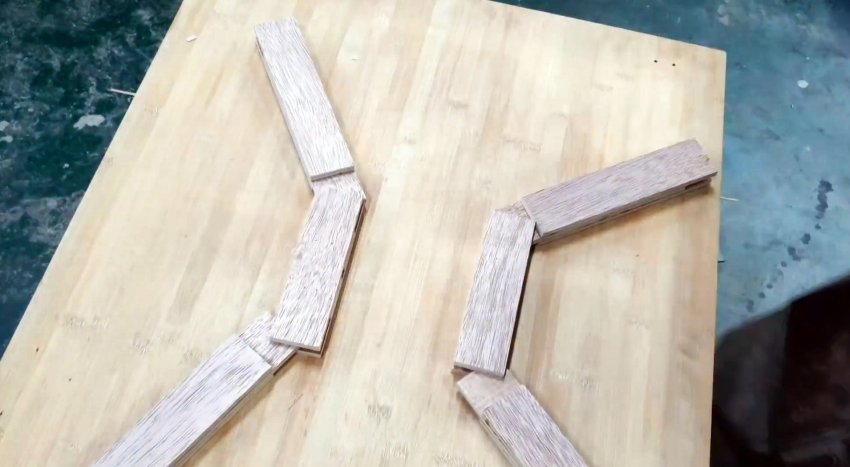

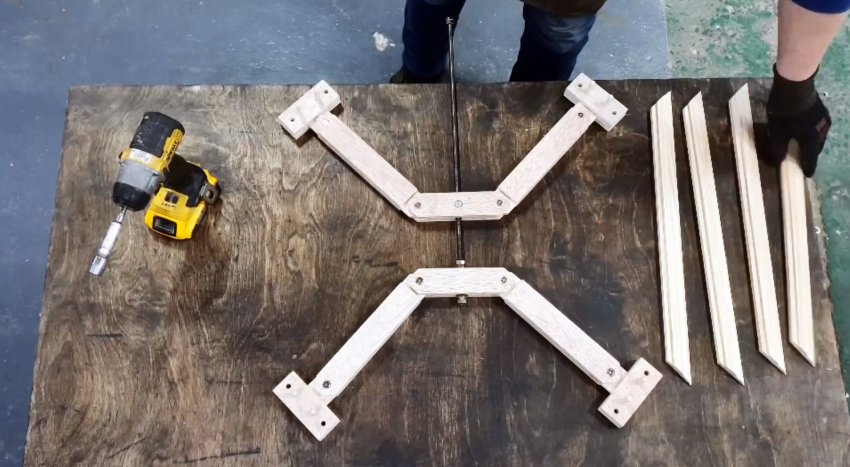

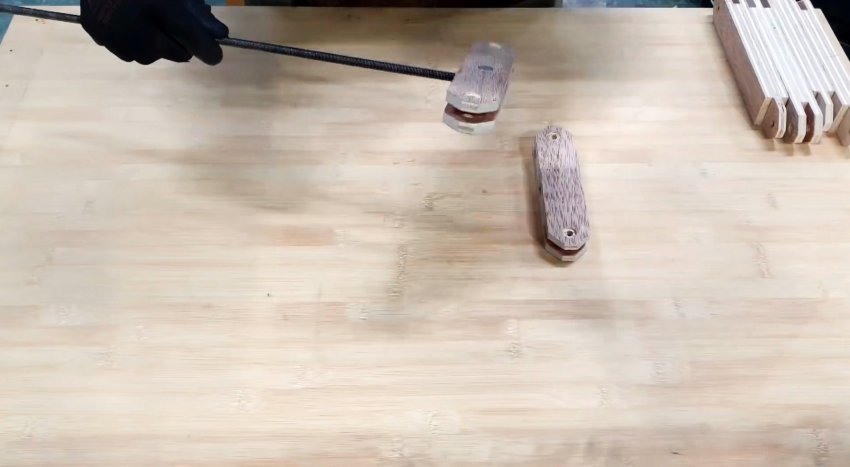

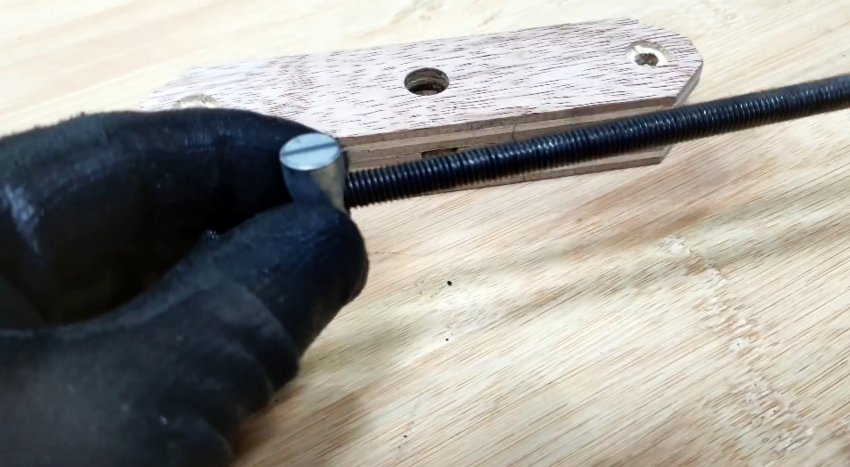

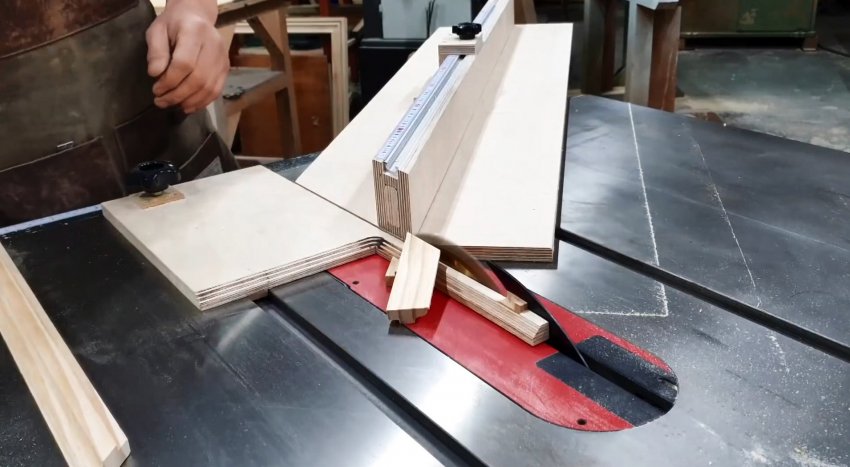

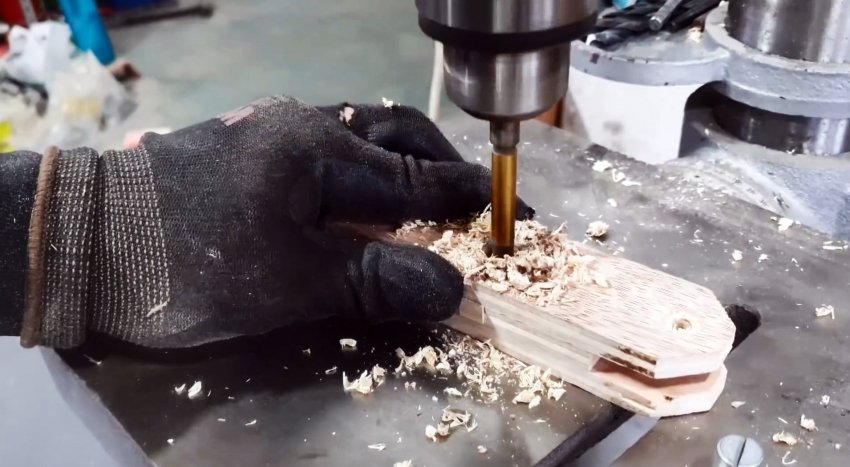

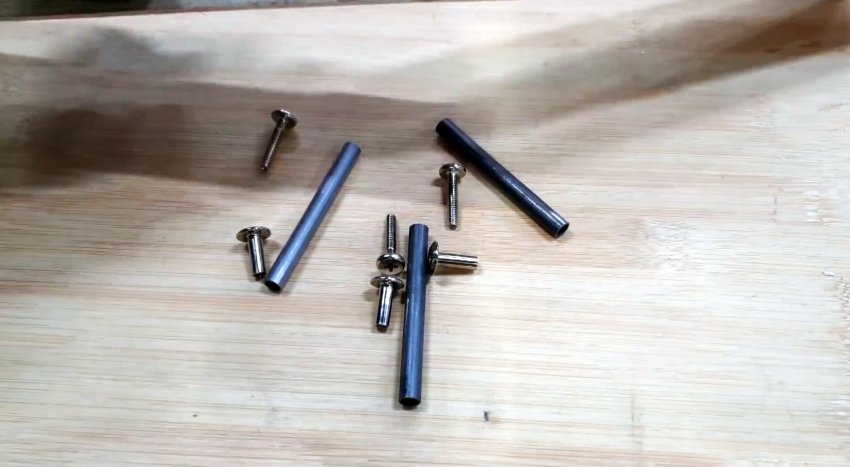

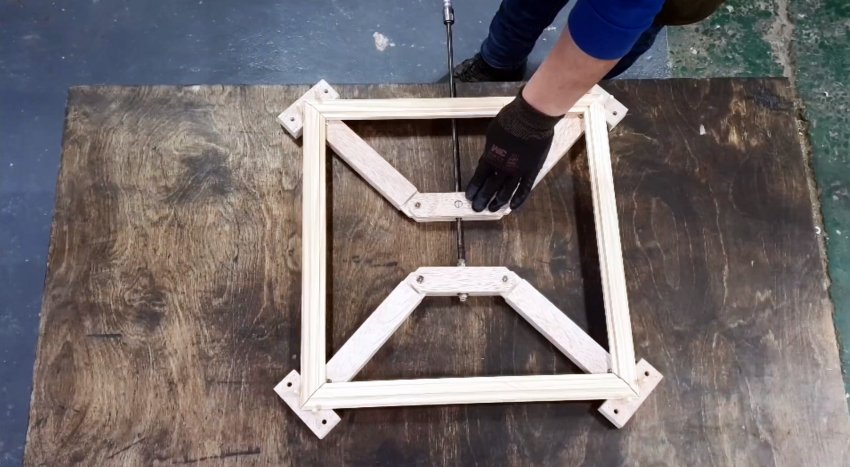

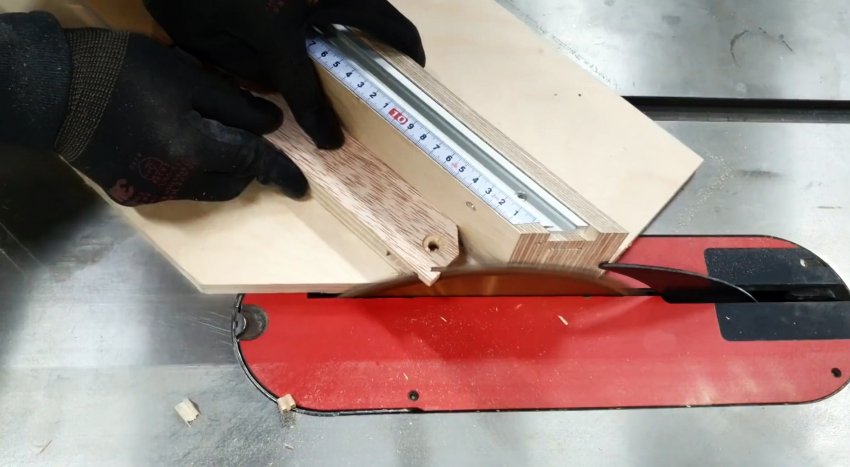

Также склеиваются 4 трехслойные детали из заготовок длиной по 210 мм. Ламель центрального слоя нужно выдвинуть при склейке на 40 мм. Таким образом, готовые планки будут иметь длину по 250 мм с учетом сформированного шипа на краю. Шипы длинных деталей требуется состыковать с пазами коротких. Теперь необходимо сделать шарнирные соединения. Для этого из тонкой трубки нарезаются 4 втулки по 25 мм. Далее заготовки из фанеры просверливаются под втулки. У всех деталей подрезаются уголки, чтобы шарниры могли нормально поворачиваться. Одну короткую планку нужно просверлить в центре под потайную гайку М8. Та размещается внутрь, и в нее закручивается шпилька. Свободный конец последней вставляется во вторую планку. Ту в свою очередь нужно законтрогаить, чтобы шпилька не снималась, но свободно проворачивалась. На короткие планки с помощью втулок и стяжек устанавливаются длинные. Здесь важно, чтобы головки стяжек не выступали наружу. На пазы длинных планок аналогичным образом на втулки нужно закрепить опорные площадки, тоже трехслойные склеенные из фанеры. Последние необходимо будет просверлить, чтобы вставить шканты. Чтобы воспользоваться зажимом, требуется запилить багеты под 45 градусов. Они выкладываются на приспособление с упором в шканты. После этого нужно вращая шпильку шуруповертом стянуть детали в рамку. Далее она склеивается или сбивается скобами, гвоздями. Все очень просто и быстро. По этому принципу можно сделать зажим и малого размера, к примеру, под рамки А5. Смотрите видео Простейшая угловая струбцина из древесины для сборки под прямым углом - https://sdelaysam-svoimirukami.ru/5752-uglovaja-strubcina-iz-drevesiny-dlja-sborki-pod-prjamym-uglom.html
