Как сделать недорогие очень простые настольные слесарные тиски - «Сделай сам»

Из толстой листовой стали необходимо вырезать 2 заготовки 100х50 мм. Также...
Как сделать недорогие очень простые настольные слесарные тиски - «Сделай сам»

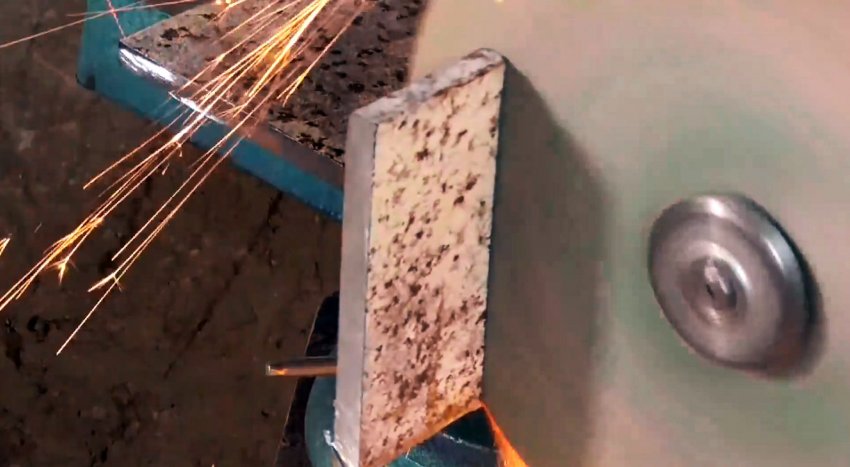

Из толстой листовой стали необходимо вырезать 2 заготовки 100х50 мм.

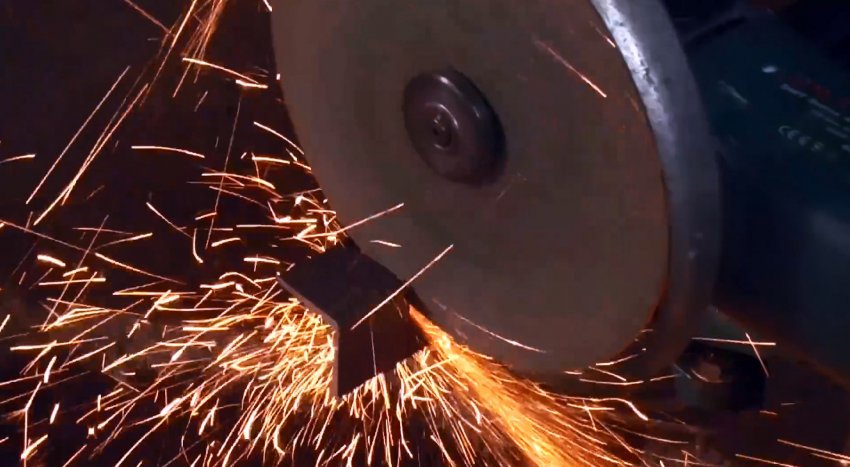

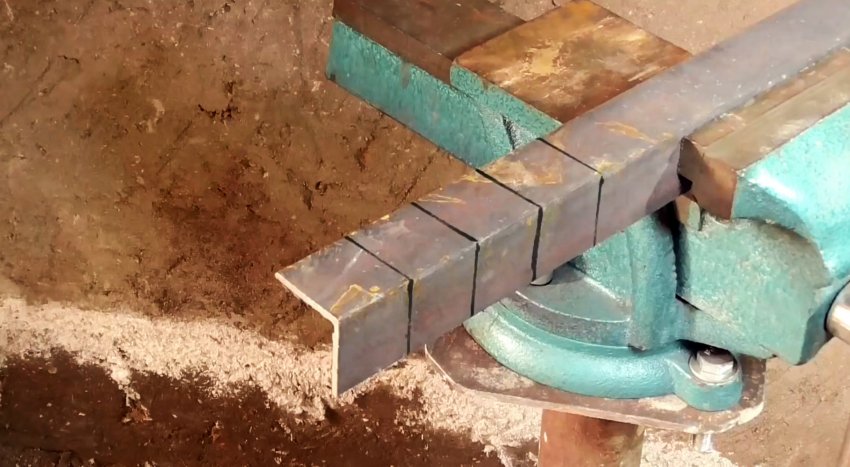

Также нужно подготовить пластину 100х300 мм. Из уголка 40х40 мм требуется напилить 4 отрезка длиной по 40 мм.

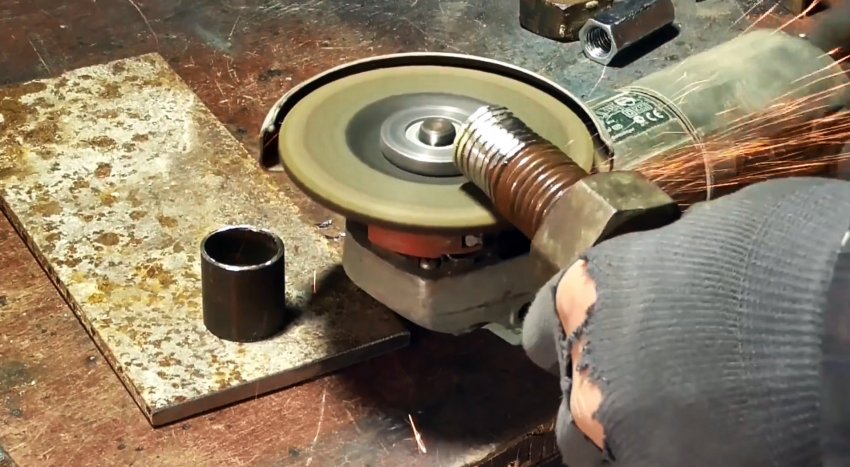

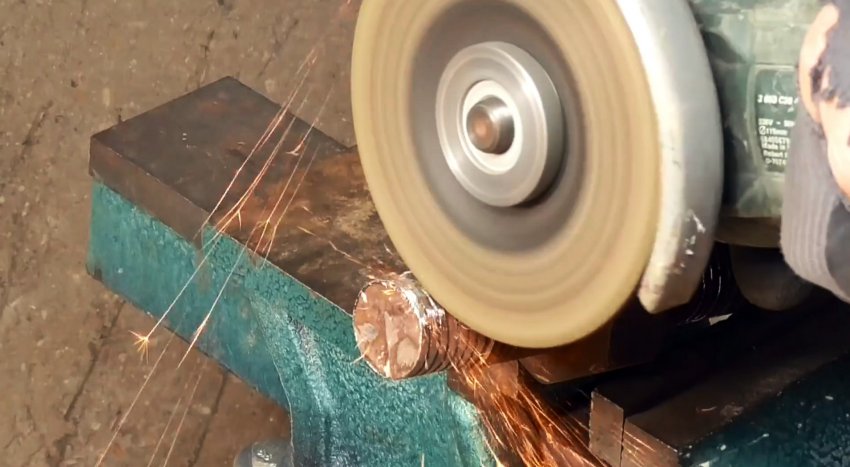

С краю имеющейся шпильки с трапецеидальной резьбой, со стороны ее начала, требуется сделать проточку по кругу в виде желоба. Также нужно сточить прилегающие витки резьбы.

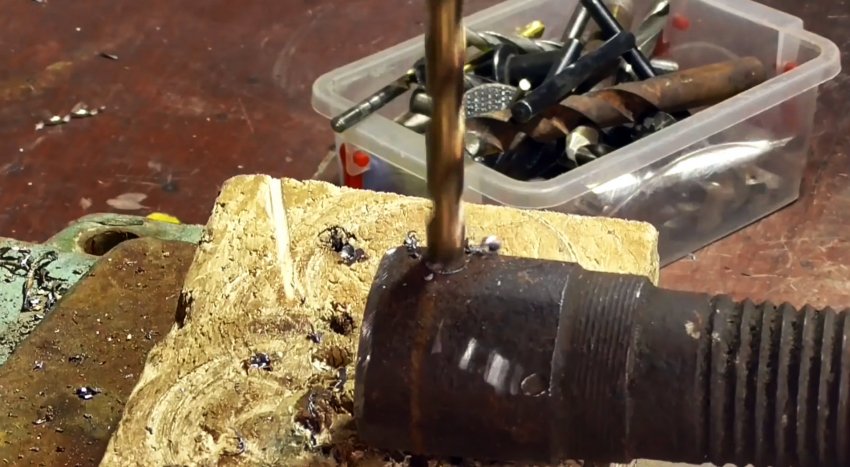

С обратной стороны шпилька просверливается поперек.

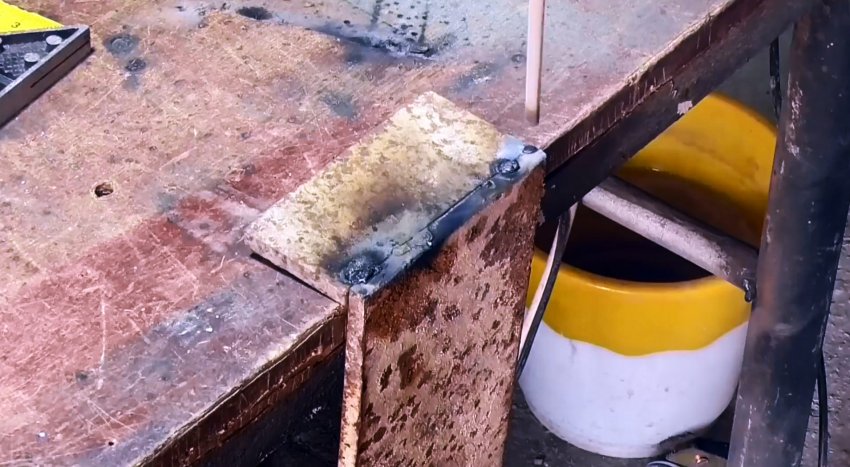

С краю заготовки 100х300 мм приваривается пластина 100х50 мм. Это будет станина тисков.

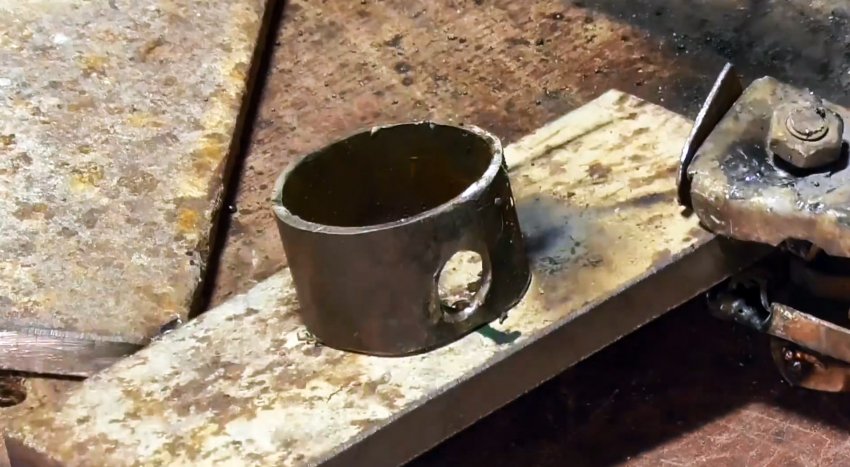

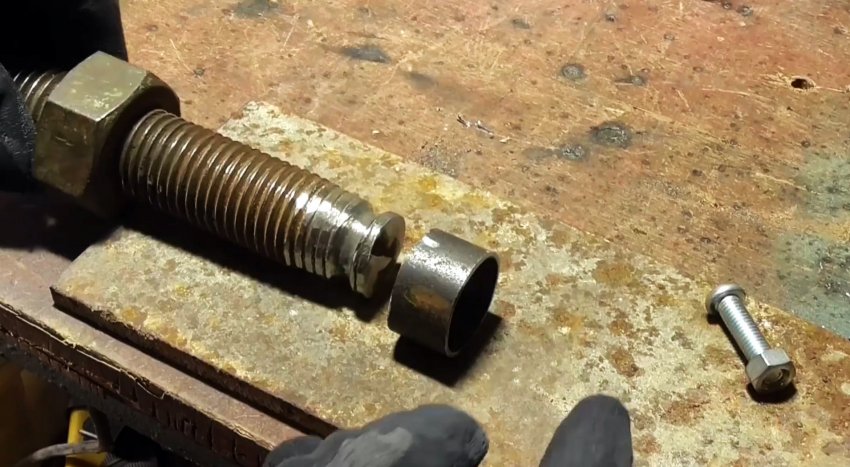

Ко второй детали 100х50 мм требуется приварить в центр кольцо из трубки просверленной сбоку.

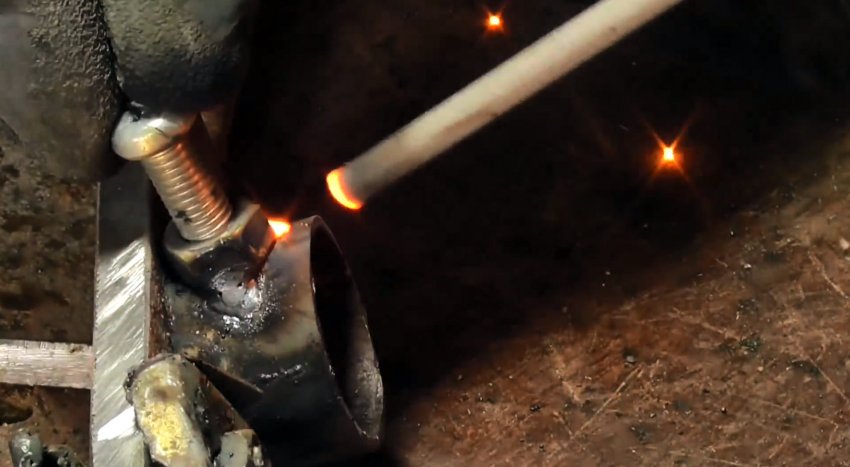

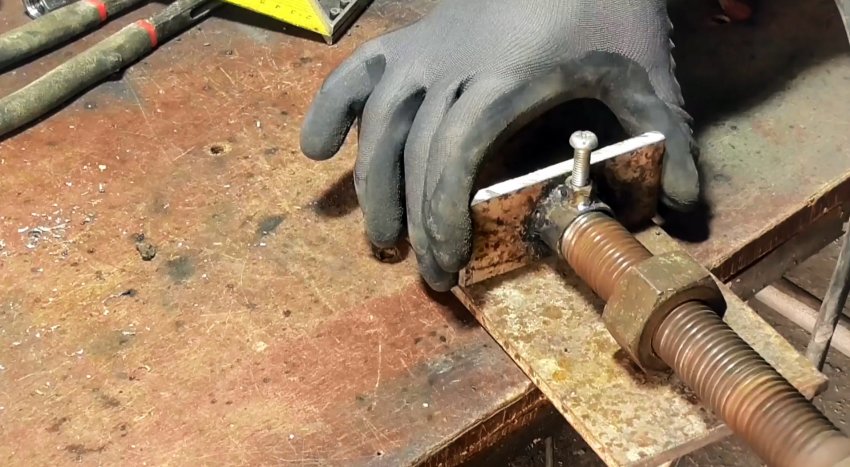

На ее отверстие наваривается небольшая гайка с болтом, причем последний должен сохранить возможность вращаться. Теперь в кольцо можно будет вставить проточенный край шпильки и поджать его болтом, чтобы она не выходила обратно.

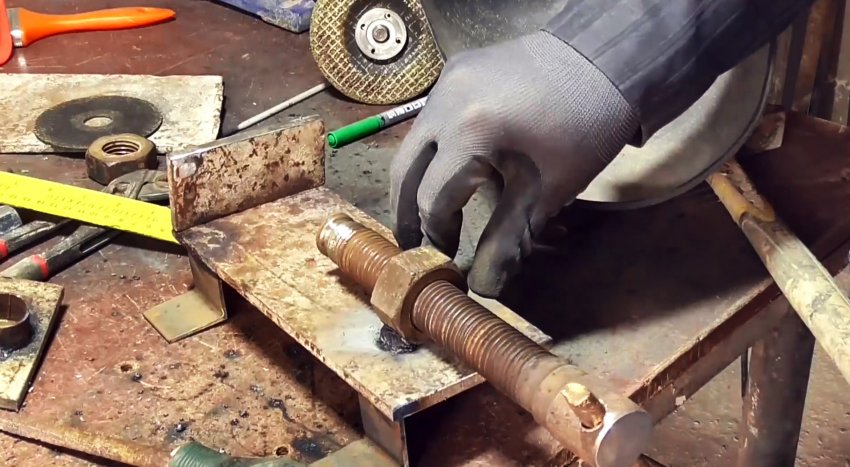

На шпильку следует накрутить гайку, которая затем приваривается к станине тисков.

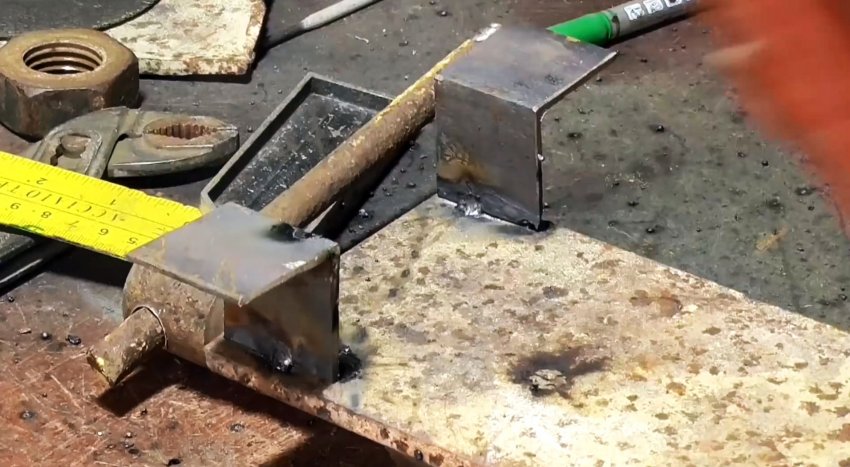

Далее к основанию привариваются ранее напиленные ножки из уголка.




В просверленный край шпильки вставляется пруток, чтобы иметь возможность ее вращать.

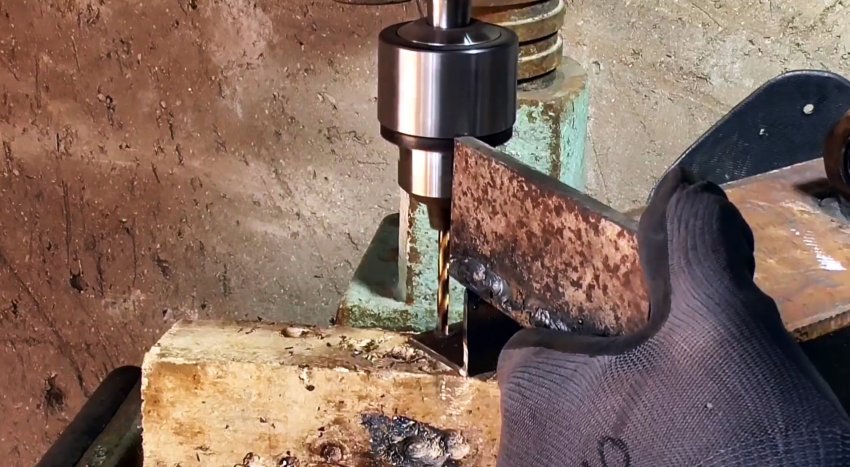

Далее нужно просверлить ножки.

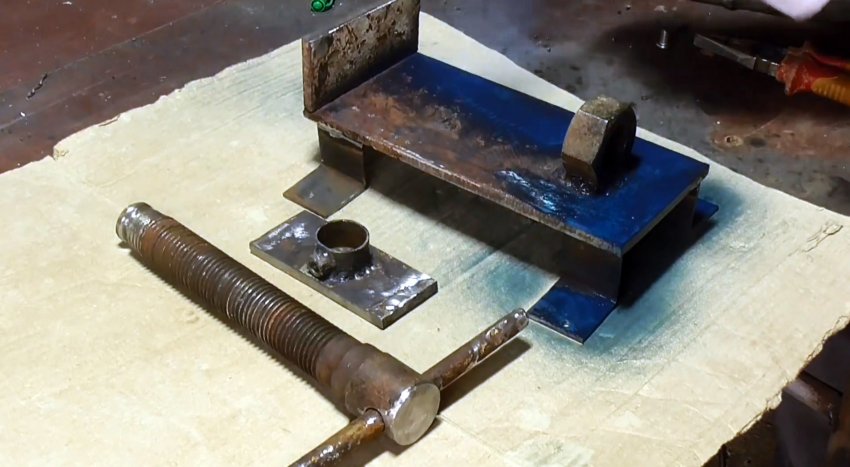

Теперь все детали можно покрасить.

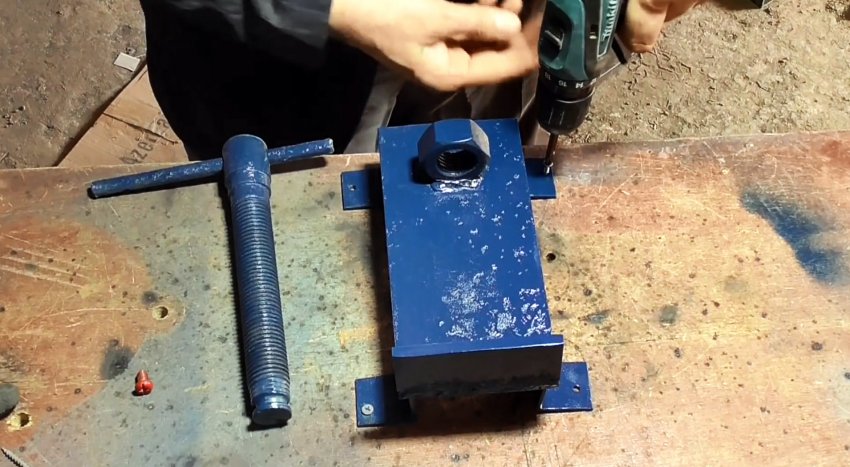

Станина прикручивается к рабочему месту.

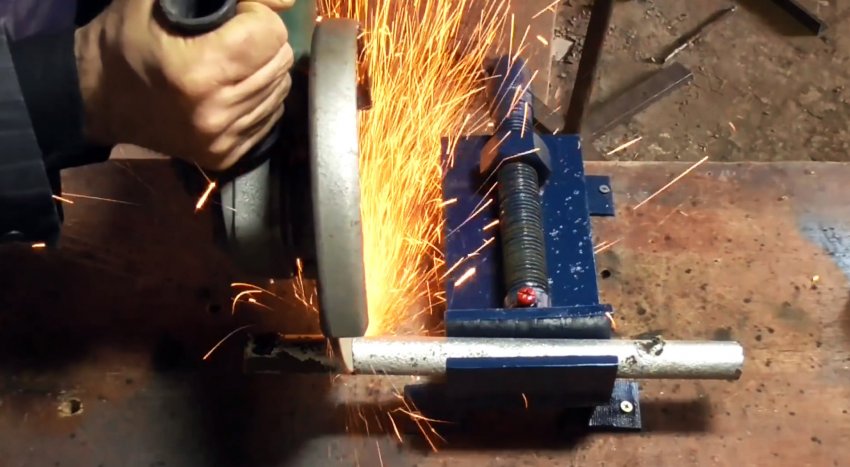

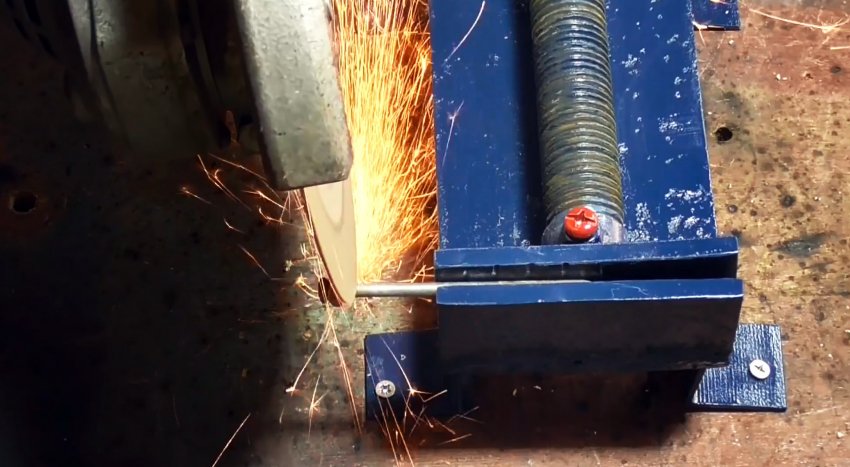

Затем в гайку вворачивается шпилька, и на ее край устанавливается подвижная губка. Чтобы она не слетала, ее нужно поджать болтиком. Его край попадет в проточку, поэтому губка уже не снимется, но шпилька сможет вращаться.
