Как сделать трубогиб для гибки под прямым углом без замятий - «Сделай сам»

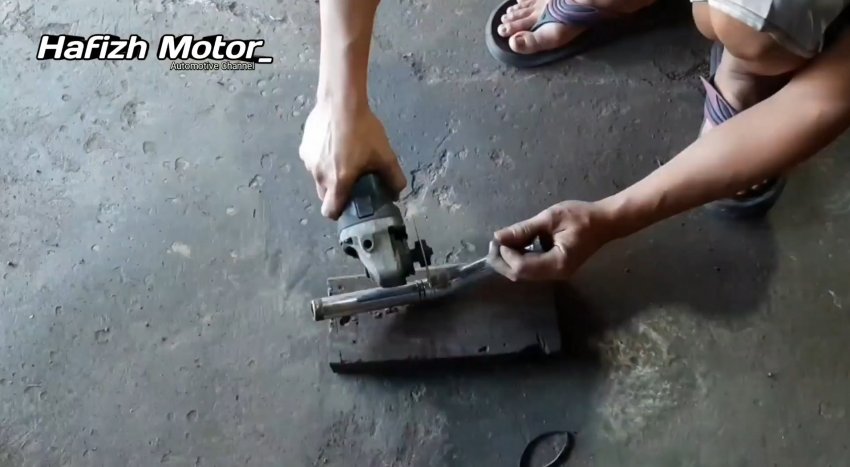

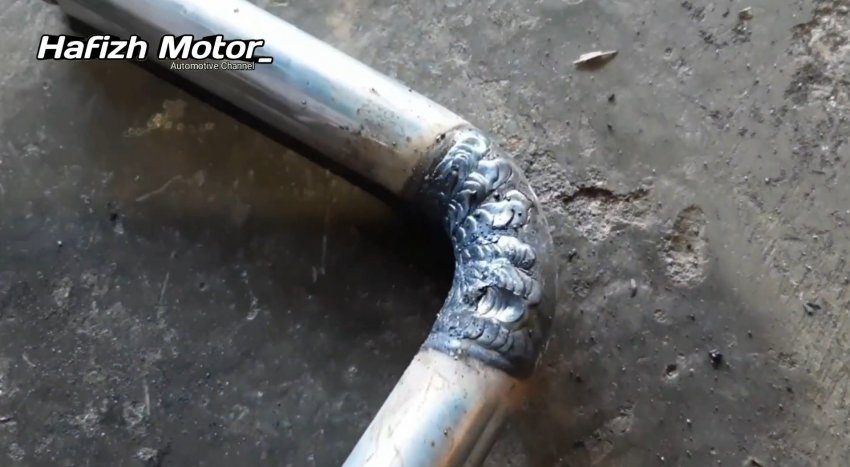

Без станка это получится, если сделать надпилы болгаркой по изгибу, а после заварить эти швы.

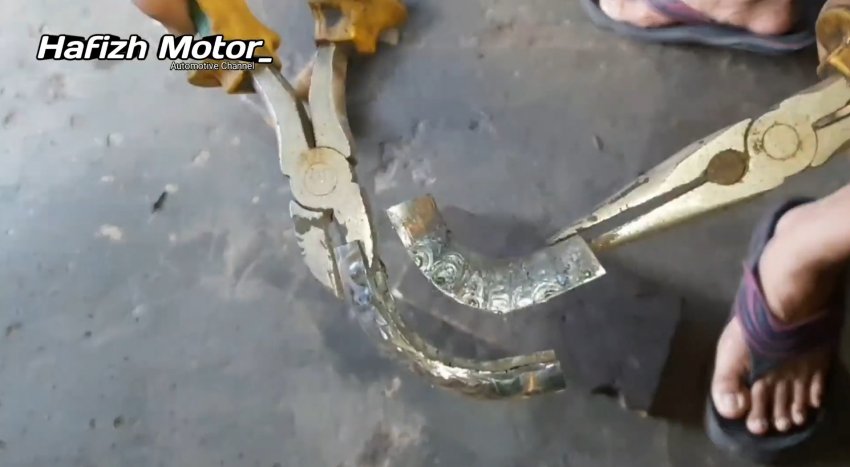

Полученная деталь укорачивается, и разрезается вдоль.

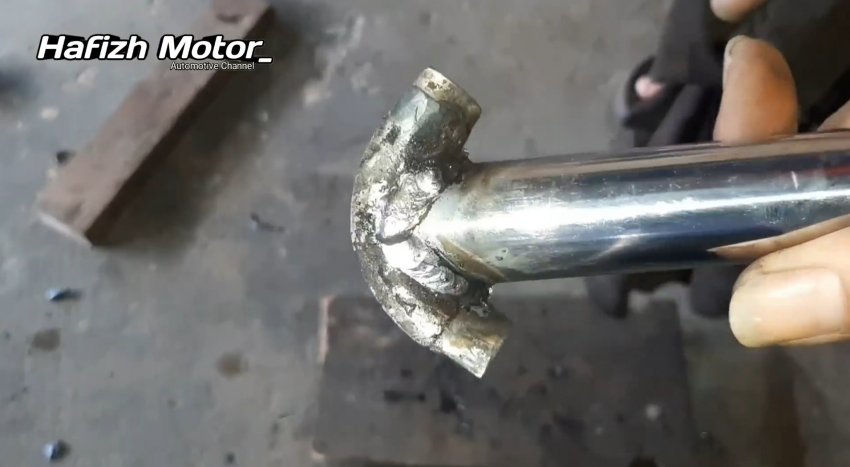

Одну половину нужно проварить по надрезам еще и внутри, а затем зачистить швы. Это нужно, чтобы заготовка не разогнулась под нагрузкой. К усиленной детали в центр приваривается трубка. Таким образом, получаем толкатель.

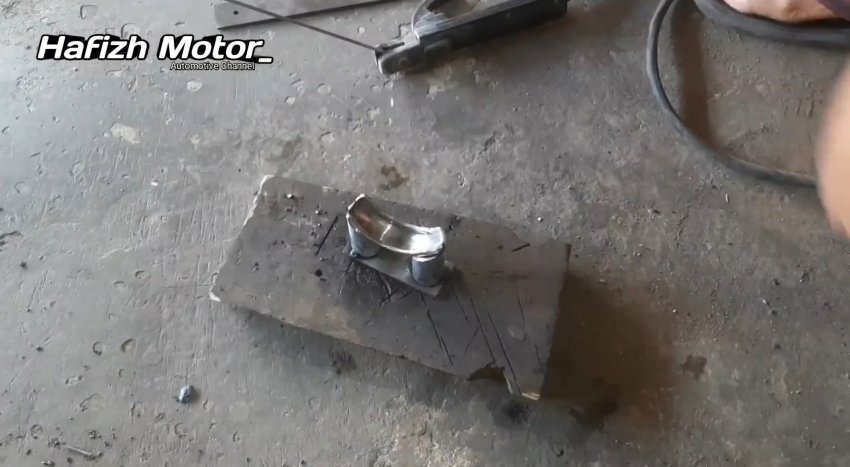

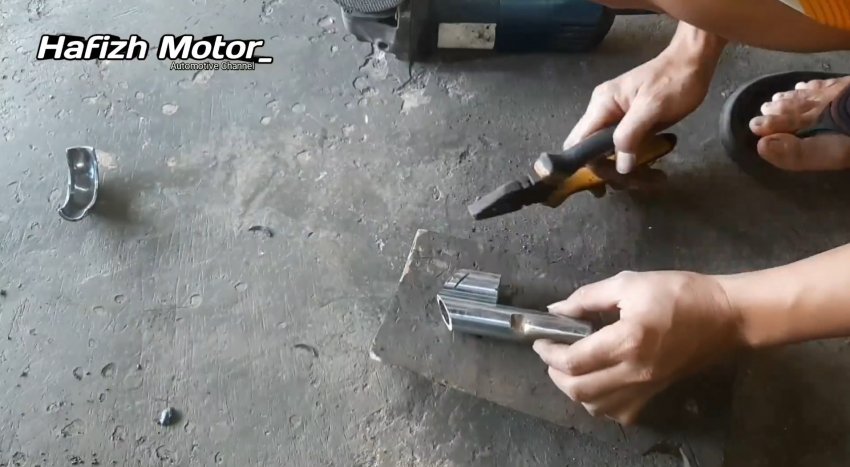

Ко второй половинке нужно приварить 2 трубки по краям. Для этого они с одного конца срезаются наискосок, и навариваются на отрезок полосы. Затем уже к полученному креплению приваривается половинка колена. В итоге получаем подпор.

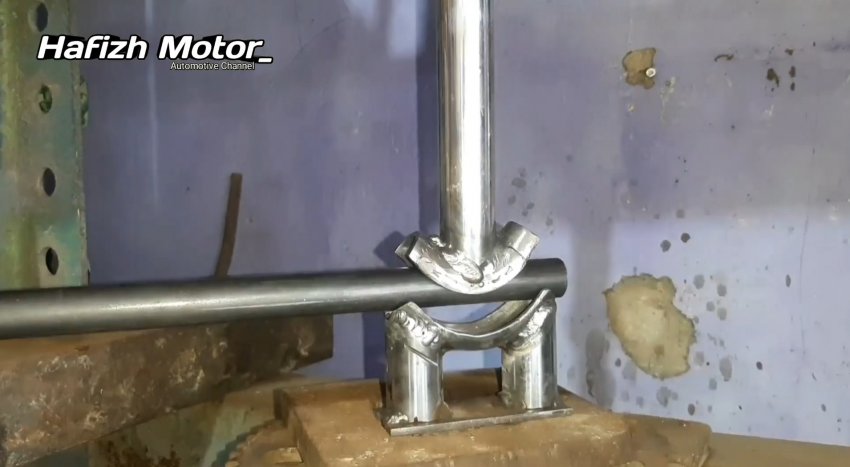

Сочетание толкателя и упора, размещенных под прессом, позволяет гнуть трубы, но слегка сминая их. Если такое качество недопустимо, тогда можно немного изменить конструкцию, и вместо жесткого упора сделать поворотный механизм.

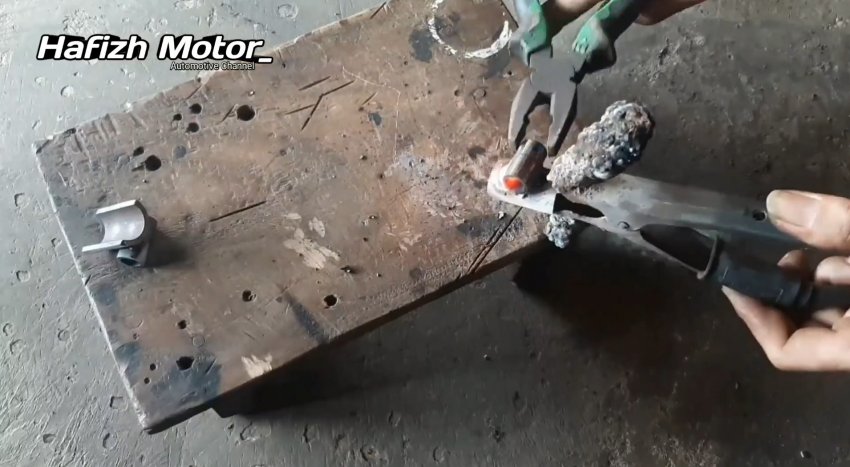

Для изготовления механизма нужно разрезать вдоль трубу длиной 30 мм. К половинкам снизу привариваются тонкие поперечные трубки.

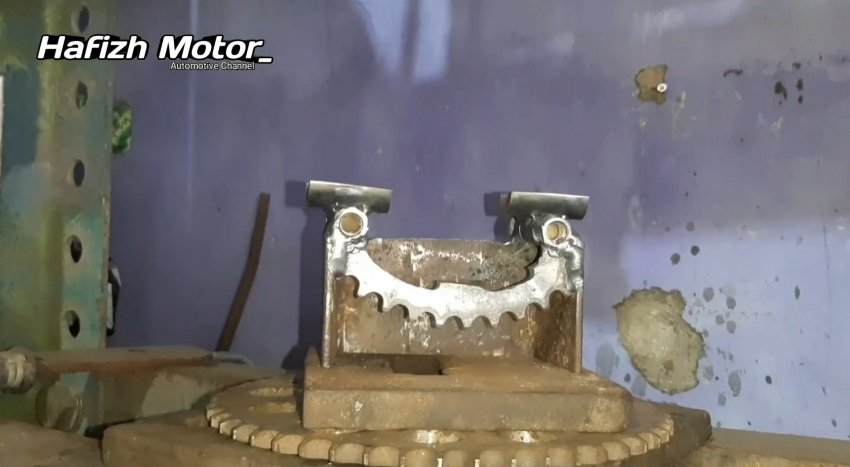

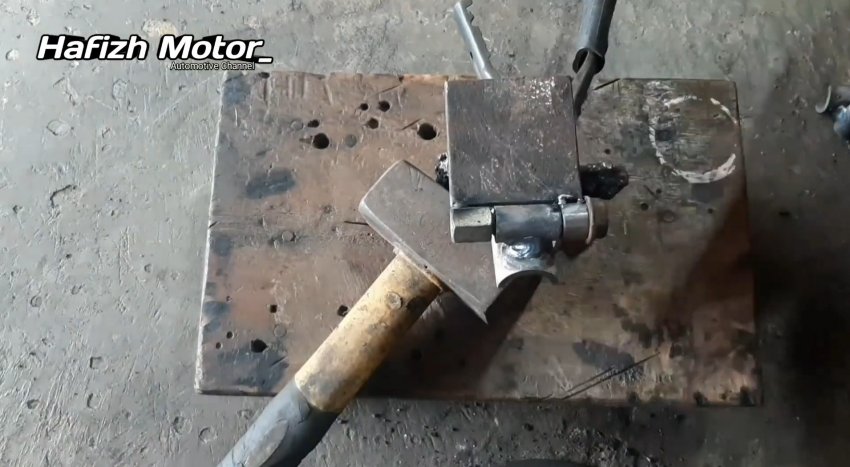

Далее отрезаем кусок швеллера. Вставляем в тонкие трубки болты с втулками, и наживляем гайки. Затем нужно приварить на швеллер втулки и гайки. Половинки на трубках при этом смогут проворачиваться. Для увеличения жесткости, нужно приварить перемычку между гайками, к примеру, отрезок велосипедной звездочки.

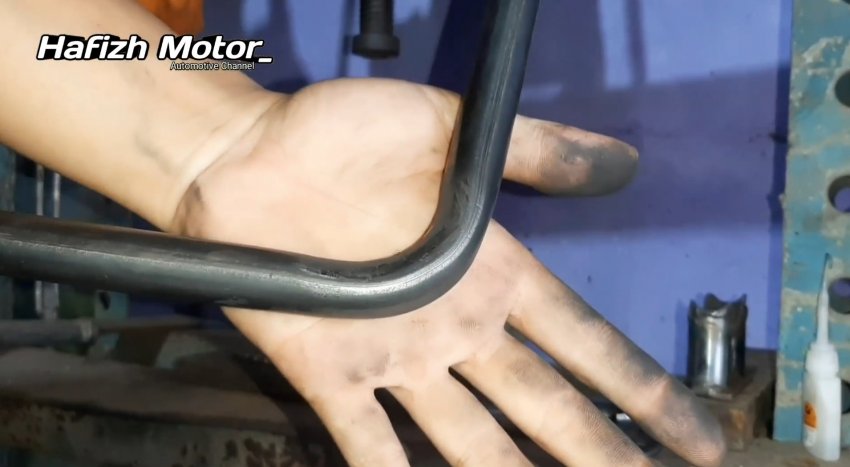

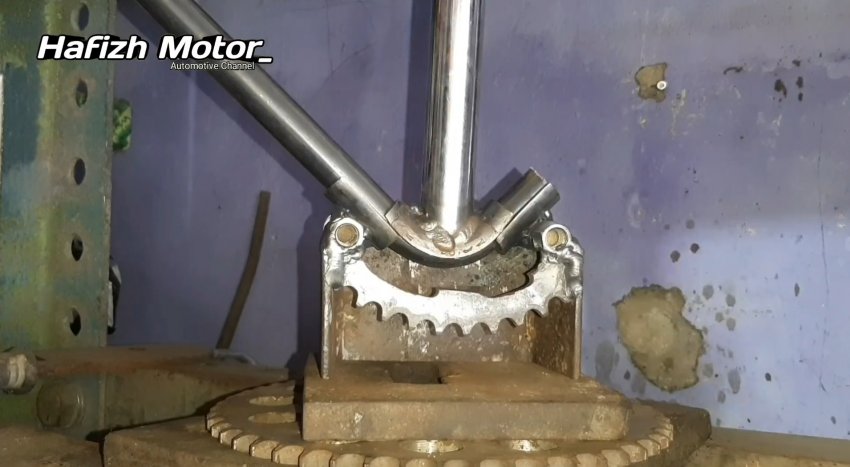

Такой поворотный подпор при сжатии толкателем трубы меняет угол, поэтому колено получается вообще идеальным без вмятин, как в предыдущем варианте. Обе конструкцию позволяют делать изгибы достаточного качества для трубопроводных систем, но во втором случае оно выше.

Смотрите видео

Как сделать трубогиб из маховика авто и бендикса стартера - https://sdelaysam-svoimirukami.ru/5883-kak-sdelat-trubogib-iz-mahovika-avto-i-bendiksa-startera.html

Согнуть трубу под прямым углом не смяв ее внутренний диаметр без специального станка очень сложно. Дульное сужение от изгиба нежелательно, особенно если речь идет о монтаже систем отопления, водопровода. Если вы прокладываете трубопровод, тогда сделайте этот простой, но эффективный трубогиб. Без станка это получится, если сделать надпилы болгаркой по изгибу, а после заварить эти швы. Полученная деталь укорачивается, и разрезается вдоль. Одну половину нужно проварить по надрезам еще и внутри, а затем зачистить швы. Это нужно, чтобы заготовка не разогнулась под нагрузкой. К усиленной детали в центр приваривается трубка. Таким образом, получаем толкатель. Ко второй половинке нужно приварить 2 трубки по краям. Для этого они с одного конца срезаются наискосок, и навариваются на отрезок полосы. Затем уже к полученному креплению приваривается половинка колена. В итоге получаем подпор. Сочетание толкателя и упора, размещенных под прессом, позволяет гнуть трубы, но слегка сминая их. Если такое качество недопустимо, тогда можно немного изменить конструкцию, и вместо жесткого упора сделать поворотный механизм. Для изготовления механизма нужно разрезать вдоль трубу длиной 30 мм. К половинкам снизу привариваются тонкие поперечные трубки. Далее отрезаем кусок швеллера. Вставляем в тонкие трубки болты с втулками, и наживляем гайки. Затем нужно приварить на швеллер втулки и гайки. Половинки на трубках при этом смогут проворачиваться. Для увеличения жесткости, нужно приварить перемычку между гайками, к примеру, отрезок велосипедной звездочки. Такой поворотный подпор при сжатии толкателем трубы меняет угол, поэтому колено получается вообще идеальным без вмятин, как в предыдущем варианте. Обе конструкцию позволяют делать изгибы достаточного качества для трубопроводных систем, но во втором случае оно выше. Смотрите видео Как сделать трубогиб из маховика авто и бендикса стартера - https://sdelaysam-svoimirukami.ru/5883-kak-sdelat-trubogib-iz-mahovika-avto-i-bendiksa-startera.html
