Недорогая самодельная направляющая с кареткой для ручной циркулярки - «Сделай сам»

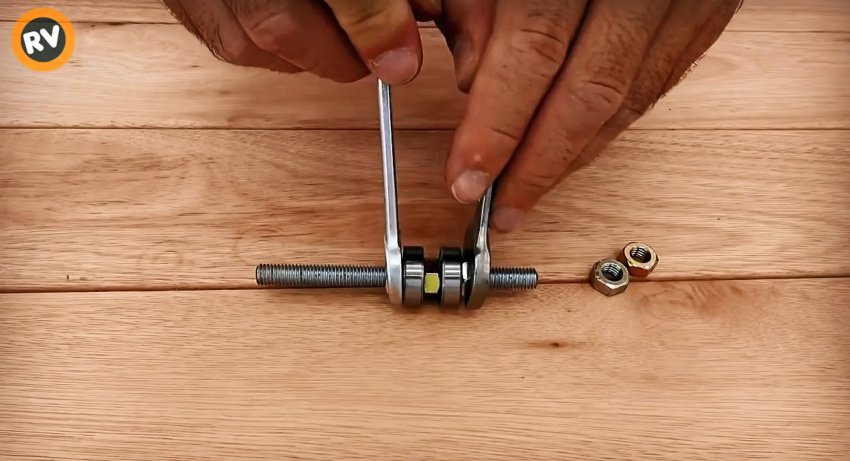

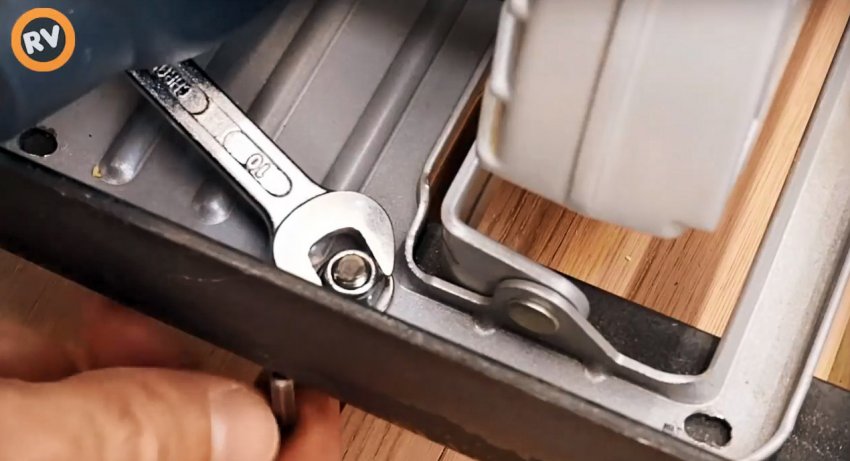

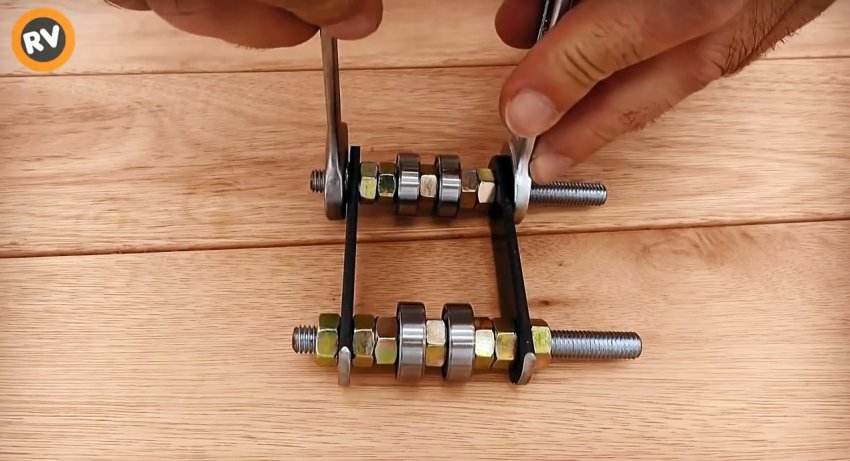

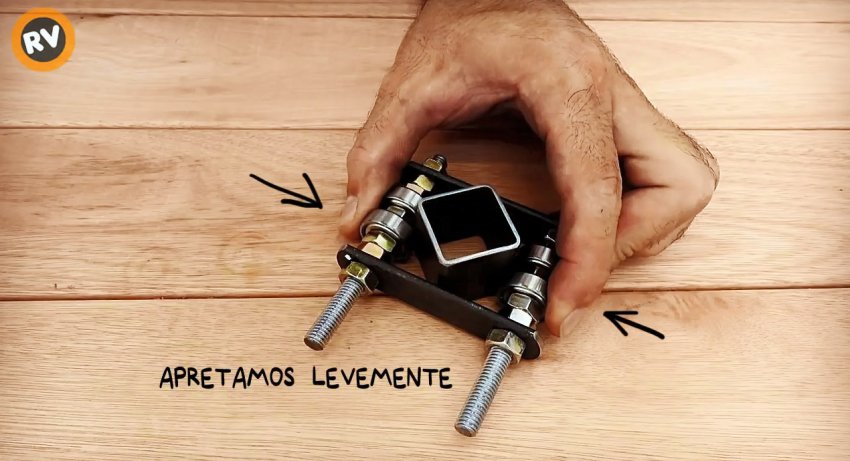

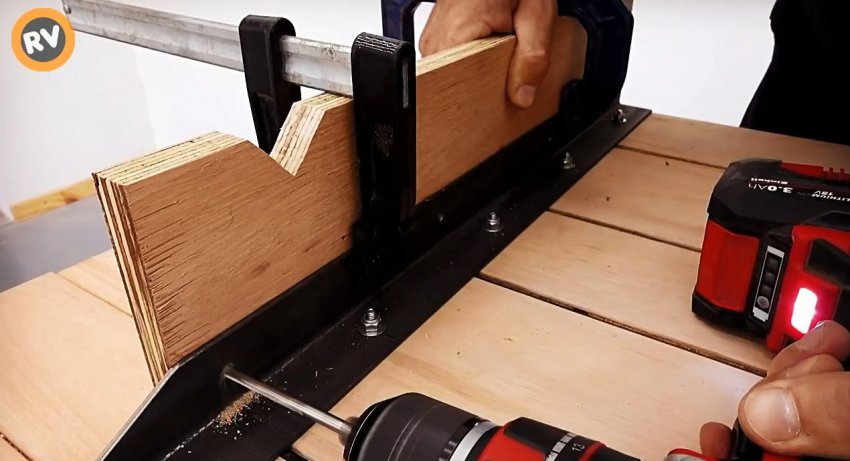

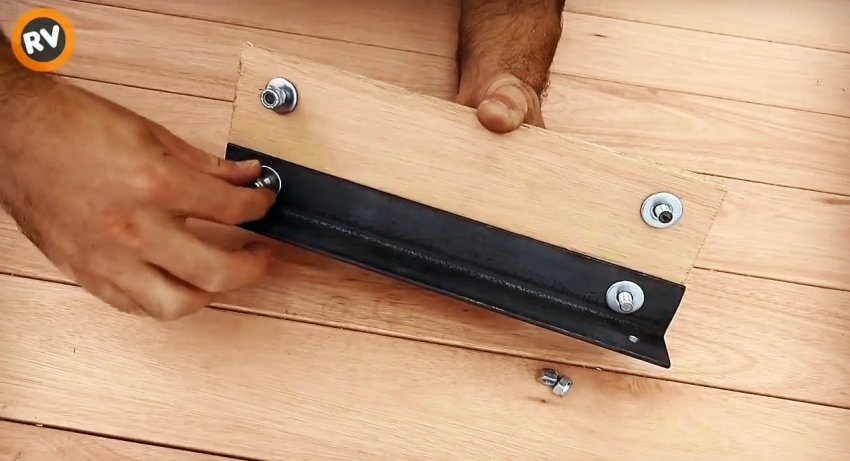

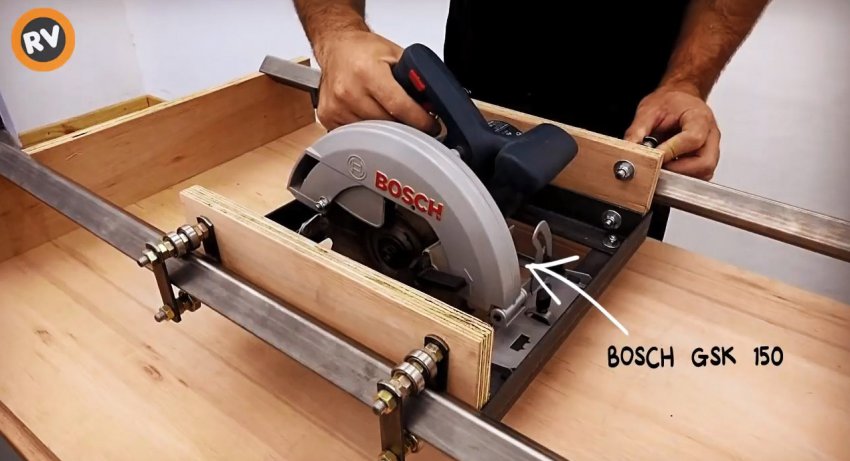

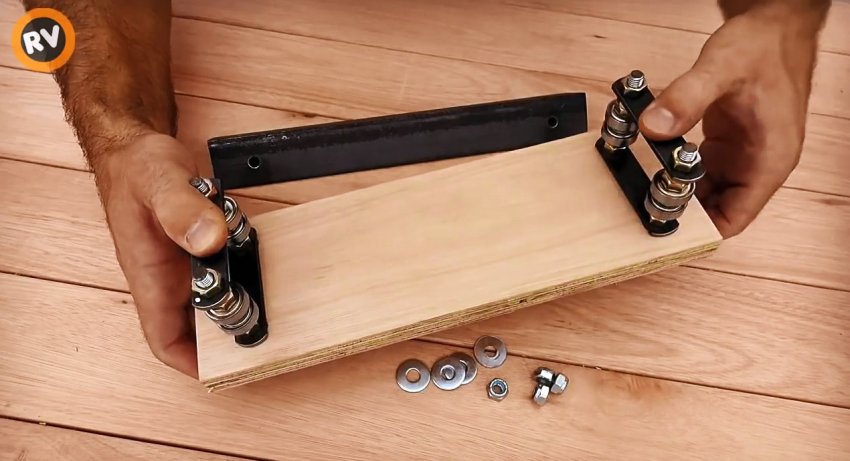

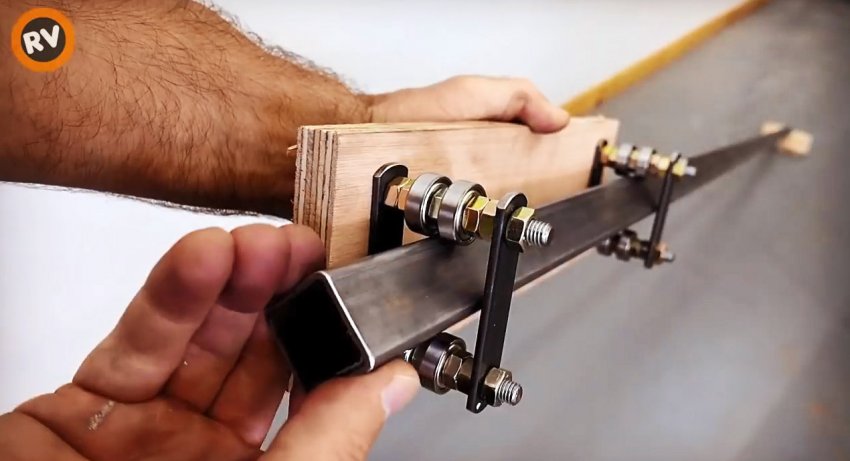

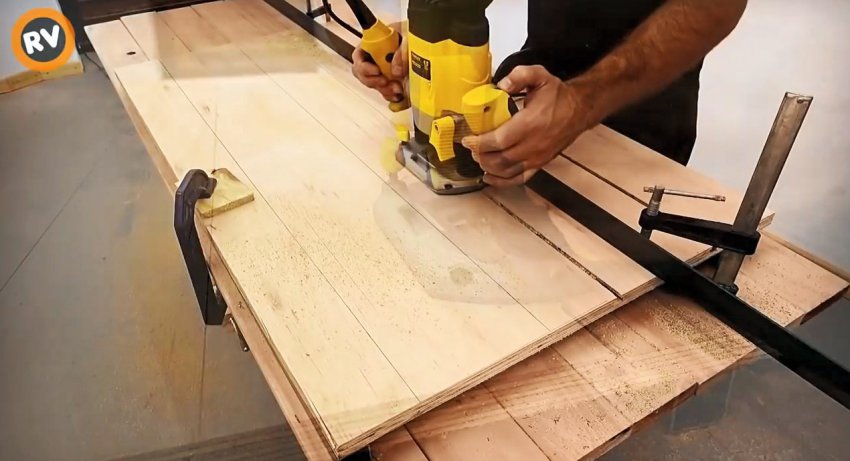

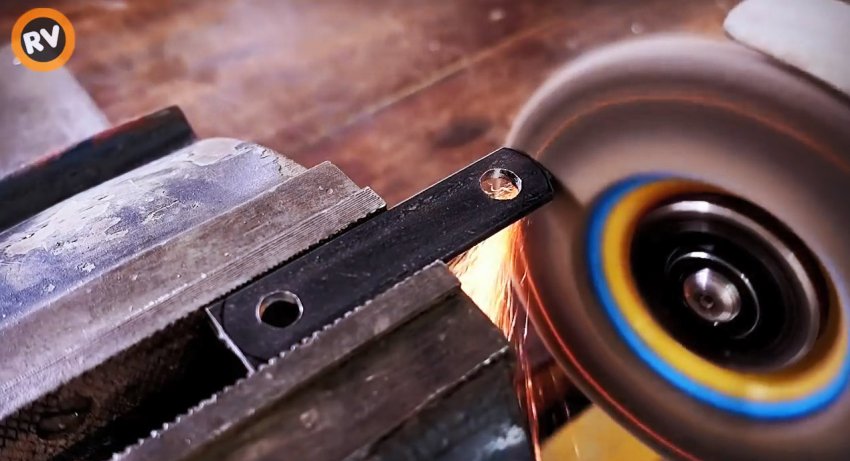

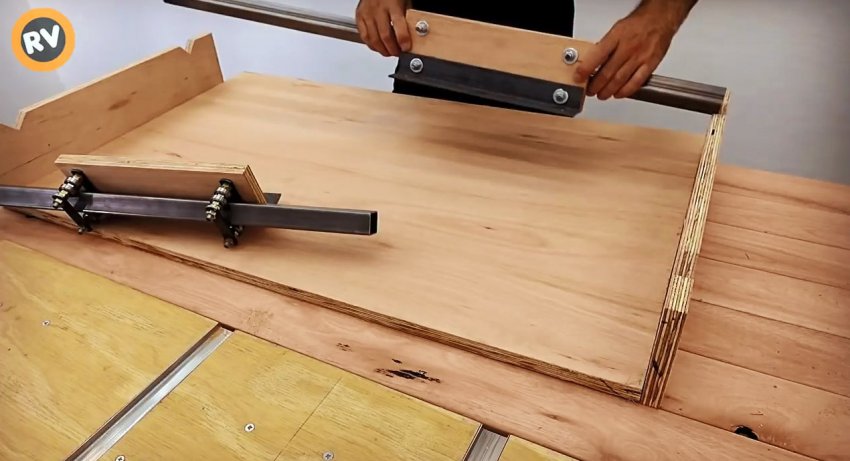

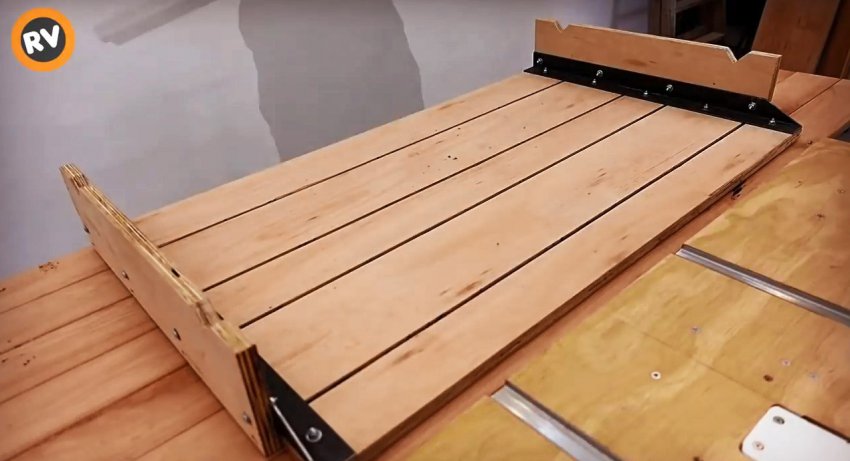

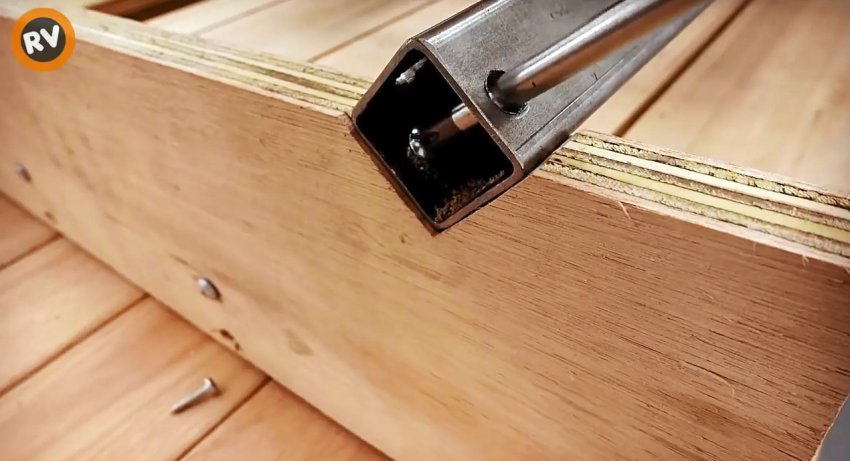

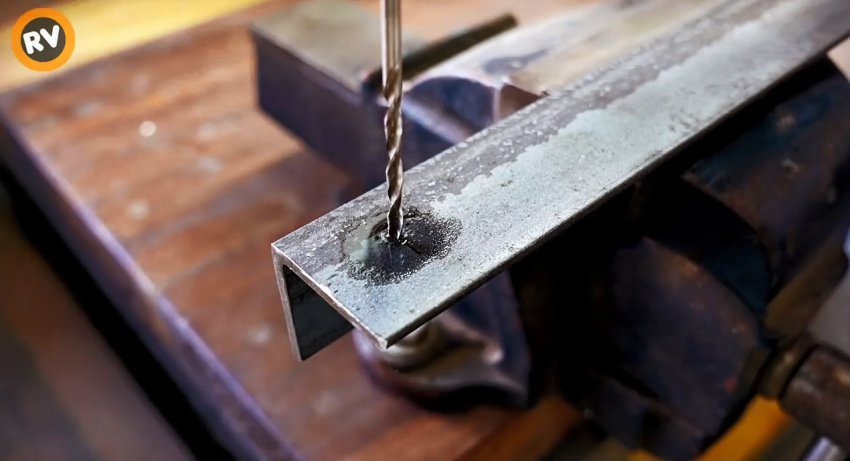

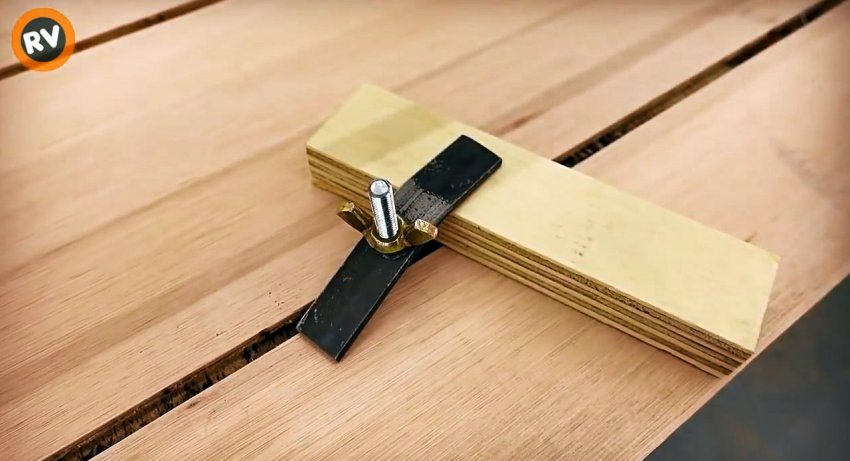

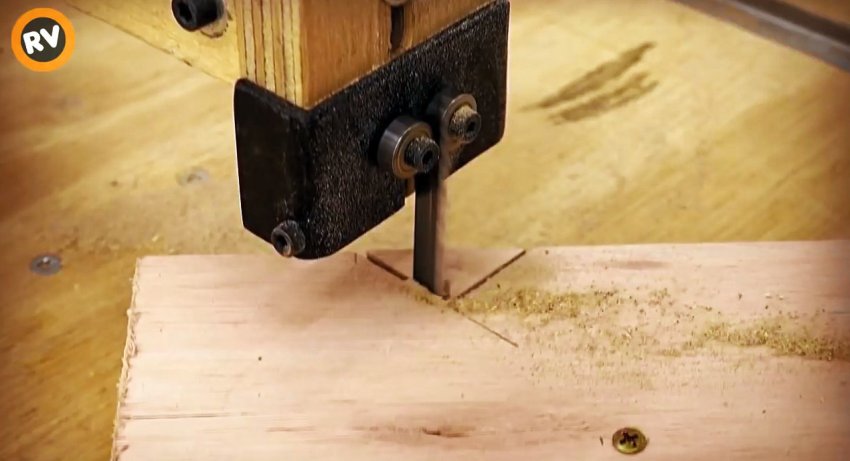

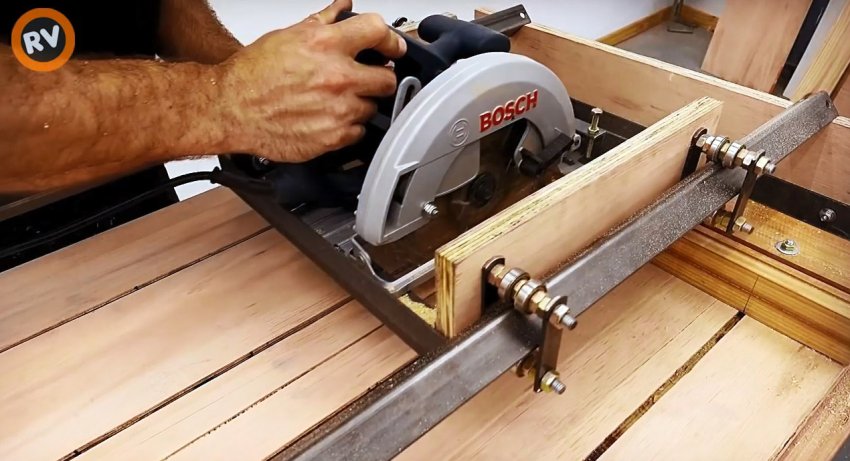

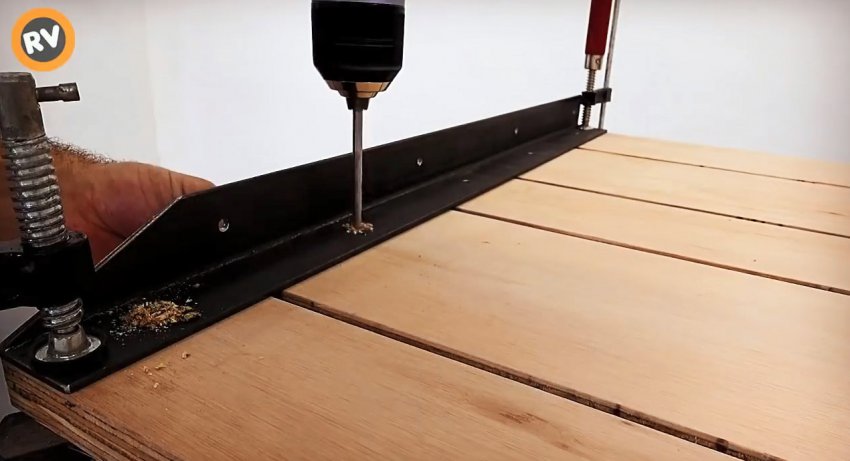

Ролики необходимо соединить попарно перемычками из полосы. Расстояние между ними должно получиться таким, чтобы иметь возможность вставить по диагонали профильную трубу 30х30 мм. Для основания каретки требуется подготовить 2 отрезка уголка 30х30 мм по 30 см, и пару дощечек из фанеры этой же длины, шириной 10 см. Уголок, фанера и пара роликов, скручиваются между собой в половину каретки. Нужны 2 такие детали. Из фанеры вырезается 2 заготовки 53х13 см. На них выпиливаются треугольные посадочные места для направляющих профильных труб. Расстояние между вырезами должно быть таким, чтобы на установленные половины каретки удалось прикрутить циркулярку. Также из фанеры вырезается основание станка 100х53 см. С краев к нему прислоняются подрезанные детали 53х13 см, и сверху прикладываются 2 трубы длиной 103,6 см с половинками каретки. Последние скручиваются между собой отрезками уголка в готовую рамку. На основании нужно выфрезеровать 4 Т-образные пазы для зажимов. В каждый из них вставляется по 2 стальных пластины с нарезанной резьбой. В эти закладные наживляются шпильки, на которых барашковыми гайками будут затягиваться прижимы из подогнутой полосы. На края основания прикручиваются боковины с вырезами. Для этого используются закладные из уголка. К боковинам нужно прикрутить направляющие трубы. На каретку устанавливается циркулярка. Ее диск должен расположить строго параллельно станку. Затем на основании делается пропил, по которому можно будет выравнивать заготовки при раскрое. Из большого бруса делается съемный поперечный упор. Он будет прикручиваться шпильками в закладные пластины в Т-образных пазах. В него вклеивается канцелярская линейка, для контроля длины распила. На самом брусе также нужно выфрезеровать Т-трек. Это позволит установить деревянный скользящий ограничитель в виде уголка. В результате даже бюджетная ручная циркулярная пила превращается в точный распиловочный станок. Затраты на ее изготовление минимальны, а реальную пользу самоделки сложно переоценить. Смотрите видео Как сделать удобный стол для фрезера с простым лифтом - https://sdelaysam-svoimirukami.ru/5532-udobnyj-stol-dlja-frezera-s-prostym-liftom.html
