Миниатюрная и функциональная шлифовальная приставка к болгарке своими руками - «Сделай сам»

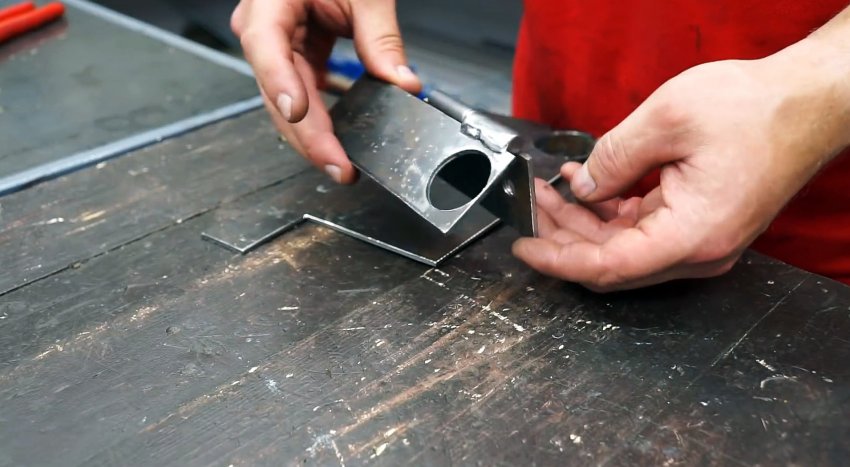

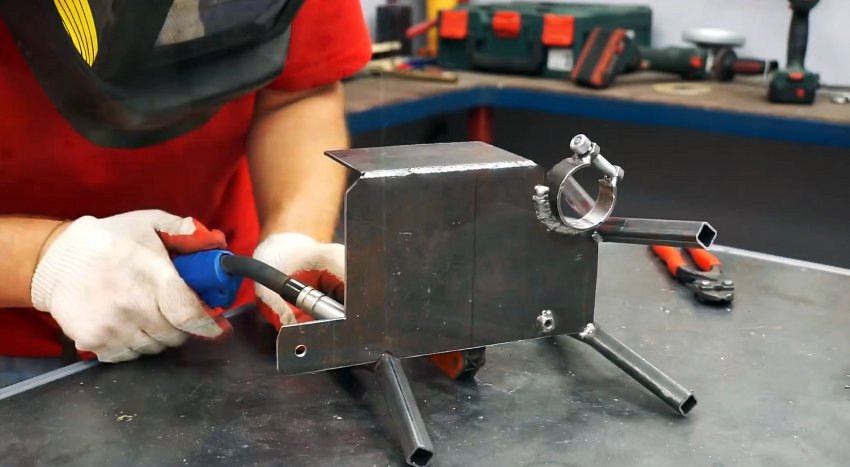

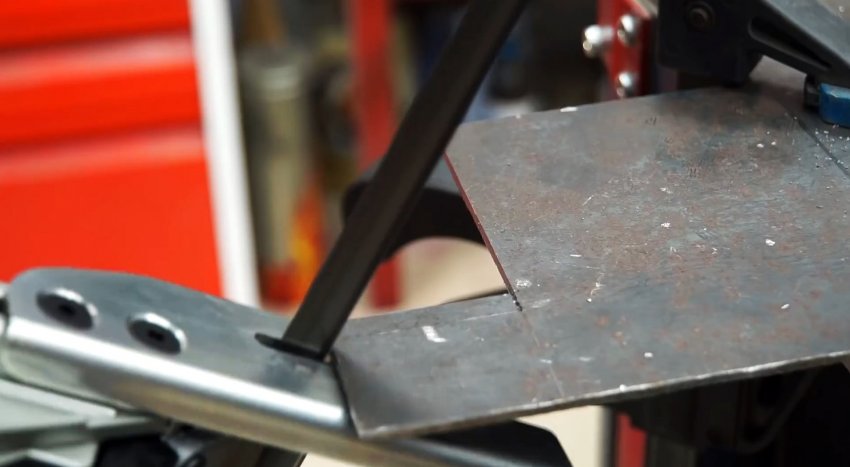

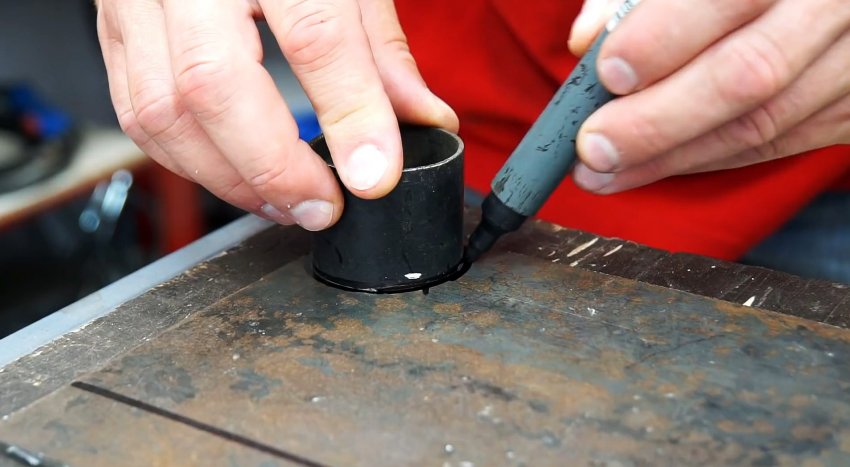

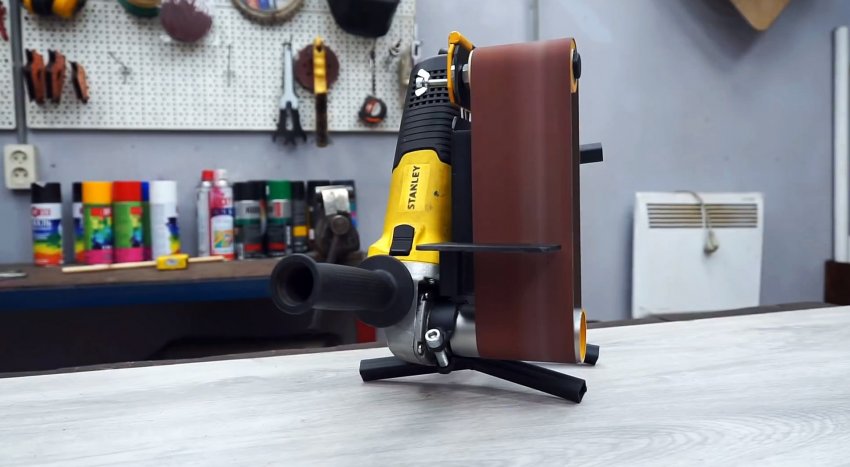

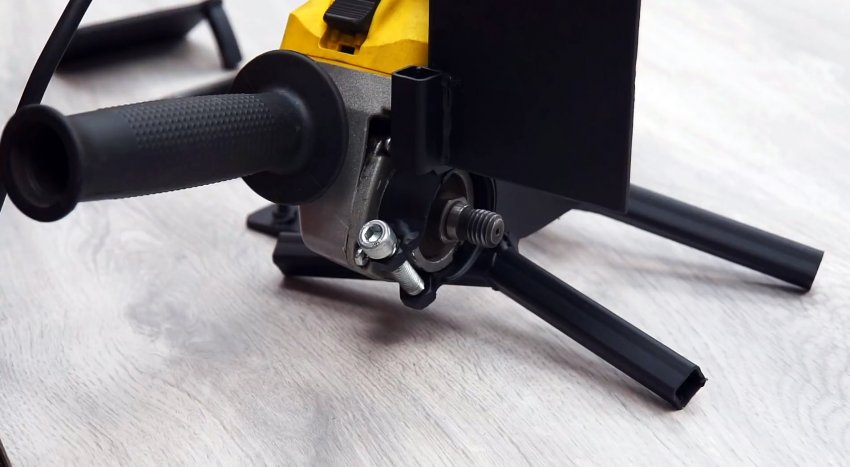

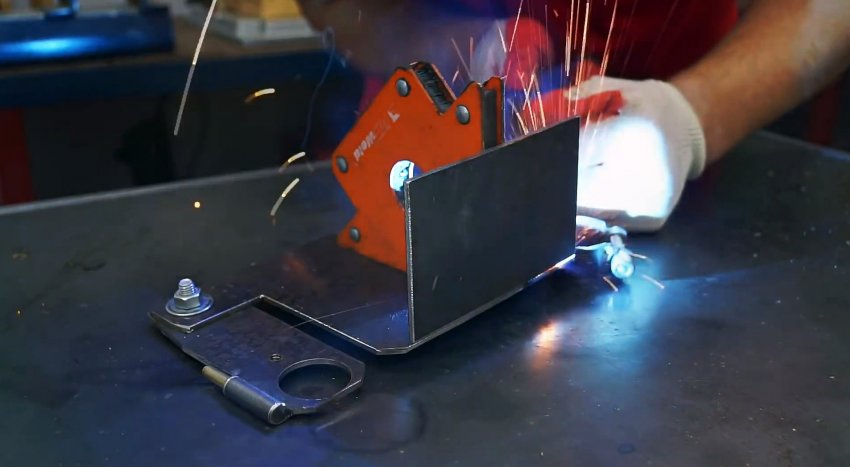

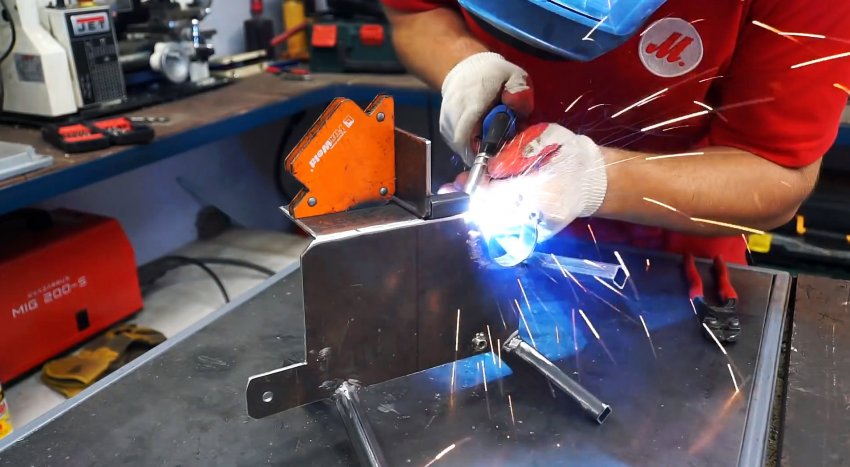

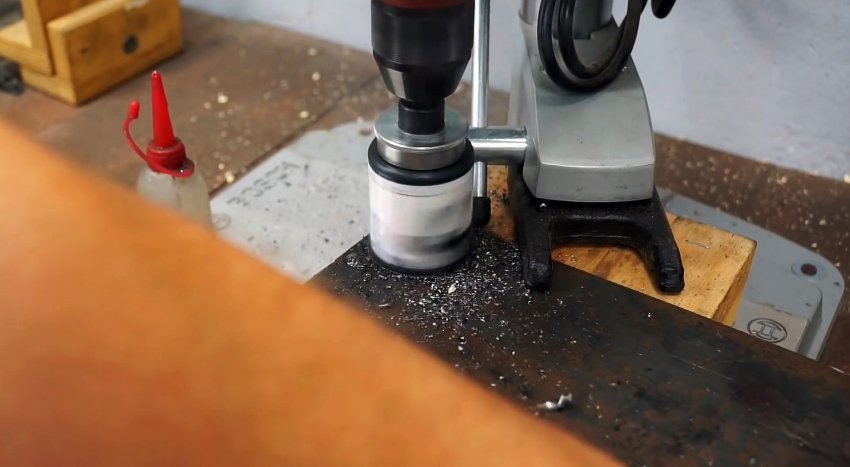

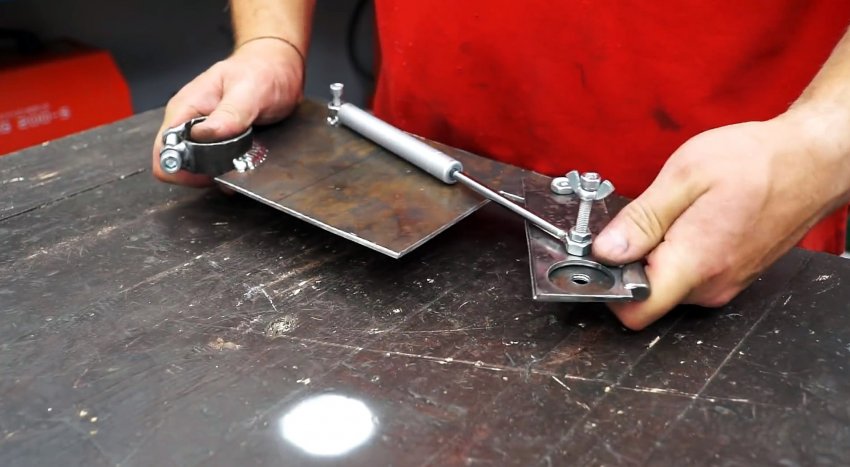

Ленточный гриндер наиболее удобный универсальный вариант для шлифовки и заточки. Им можно обрабатывать плоские детали, выводить спуски на ножах, затачивать практически любой инструмент. В заводском исполнении такое оборудование громоздкое, к тому же стоит далеко не копейки. Предлагаем вариант самодельного компактного гриндера с приводом от болгарки. Из листовой стали необходимо вырезать пластину, примерно 150х250 мм. Угол детали срезается для приварки хомута. Крепежный хомут дается из отрезка трубы. Кольцо из нее нужно разрезать вдоль, и наварить на края гайки, наживленные на болт. Хомут приваривается на пластину. Угол пластины напротив хомута нужно выпилить, удалив прямоугольную часть шириной 50 мм. Затем требуется подготовить полосу, 50х150 мм. Из полосы и обрезка сваривается поворотный механизм типа дверной петли. В его короткой створке сверлится отверстие под болт М10, и в нем нарезается резьба. Напротив, во второй половине просверливается большое отверстие. Петлю нужно прикрутить к пластине с хомутом. Далее требуется поставить на заготовку газовый амортизатор. Для его крепления сверлятся отверстия в петле и основной пластине. На продольную сторону станины со стороны хомута приваривается боковой упор с листовой стали. Затем из профильной трубы выгибается 3 ножки, и привариваются как на фото. Теперь предстоит сделать опорный столик для размещения деталей при шлифовке. Для этого на боковую пластину приваривается небольшой отрезок профильной трубки. Сам столик делается из листовой стали. Для крепления к трубке, к нему нужно приварить штифт из квадратного прутка 8 мм. Ведущий ролик станка изготавливается из стальной трубы. Для ее крепления потребуется поставить на шпиндель болгарки шайбу, и накрутить удлиненную гайку М14. Шайба с гайкой свариваются. Затем крепление вваривается в трубку. Ведомый ролик можно сделать из полипропиленовой трубы 32 мм. В нее помещается короткая распорка из трубы 25 мм. По бокам впрессовываются подшипники. Затем ролик стягивается шпилькой М10 и гайками. Готовые детали можно покрасить. Затем зажимаем на станине болгарку хомутом, ставим петлю, амортизатор. Ведущий ролик накручивается на шпиндель болгарки, а ведомый устанавливается в петлю. Таким образом, последний будет подпираться амортизатором. После этого можно устанавливать ленту, и использовать станок по назначению. Закручивая или выкручивая болт крепления амортизатора на петле, можно менять угол ведомого ролика, тем самым настраивать положение ленты. Работает станок в вертикальном и горизонтальном положении. Смотрите видео Как сделать самый простой гриндер без сварки и токарки из двигателя стиралки - https://sdelaysam-svoimirukami.ru/5627-samyj-prostoj-grinder-bez-svarki-i-tokarki-iz-dvigatelja-stiralki.html
