Как сделать чрезвычайно удобные цепные клещи из легкодоступных материалов - «Сделай сам»

В нижней губке на конце на сверлильном станке сверлим отверстие, используя в качестве шаблона последнее звено приводной роликовой цепи. Отрезаем и скругляем кончик губки.

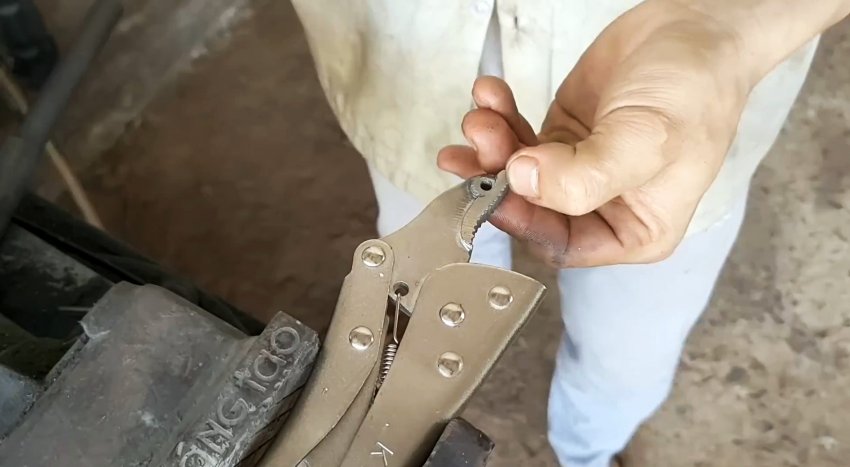

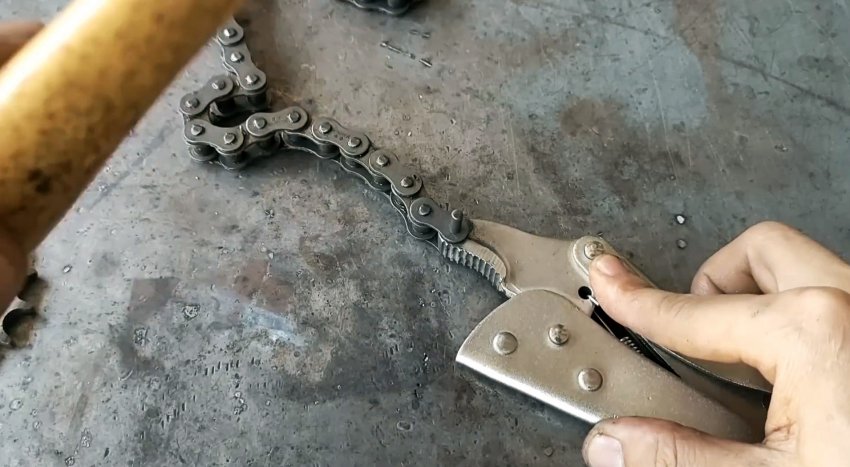

Закрепляем приводную роликовую цепь к губке зажимных клещей с помощью штифта, расплющивая концы, следя за тем, чтобы последнее звено цепи свободно поворачивалось в обе стороны без заедания и заклинивания.

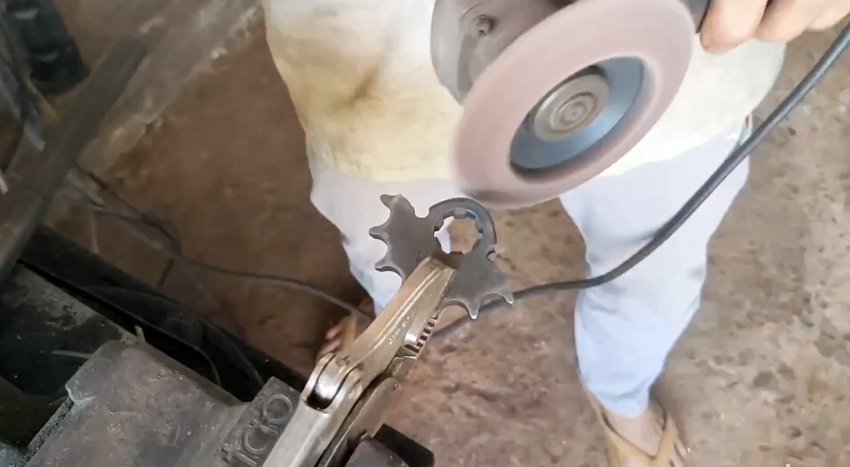

Удаляем с приводной звездочки половину зубьев, оставляя нетронутой центральное отверстие.

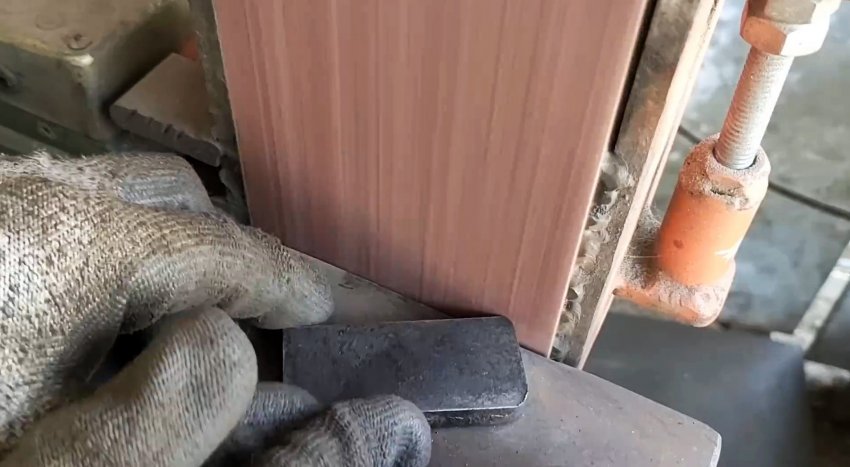

У прямоугольной пластины, вырезанной из стального листового материала, скругляем все 4 угла с помощью гриндера.

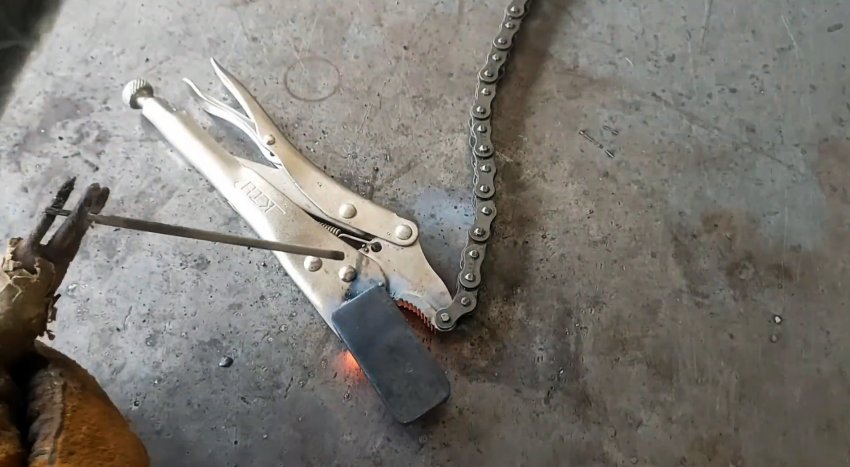

Привариваем его в продольном направлении внахлест снаружи к ручке, как бы вместо удаленной губки.

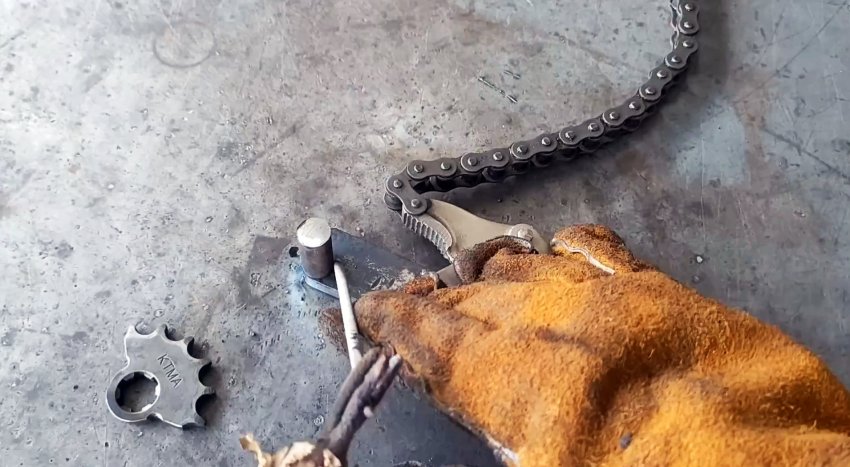

Отрезаем от круглого прутка нужного диаметра небольшой по длине фрагмент и привариваем его к внешнему свободному углу пластины с внутренней стороны в вертикальном положении.

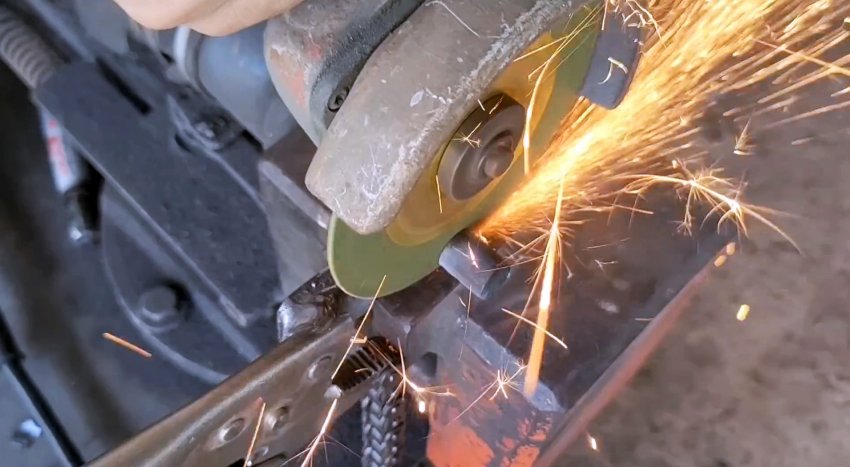

Укорачиваем приваренный фрагмент круглого прутка до требуемого размера.

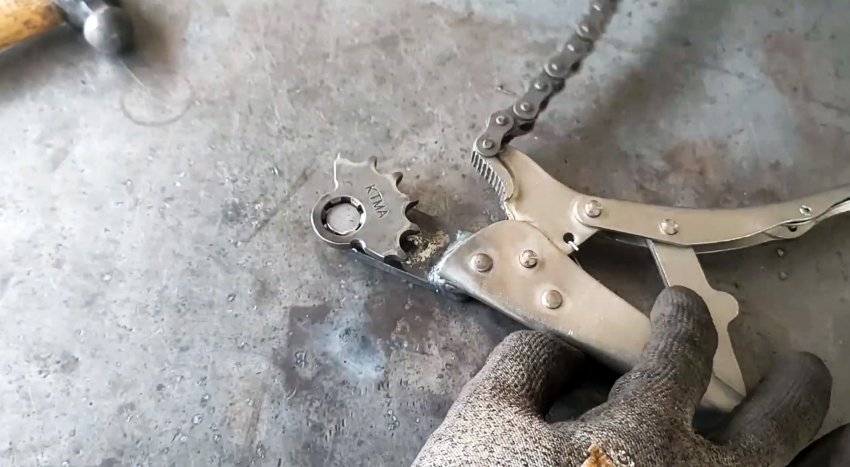

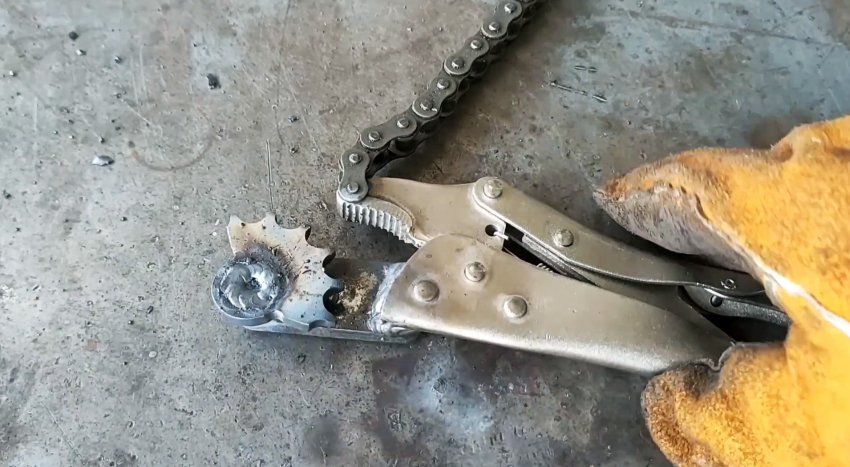

С помощью молотка напрессовываем с натягом на оставшуюся часть круглого прутка половину приводной звездочки, расположив зубья по направлению к губке зажимных клещей, и привариваем.

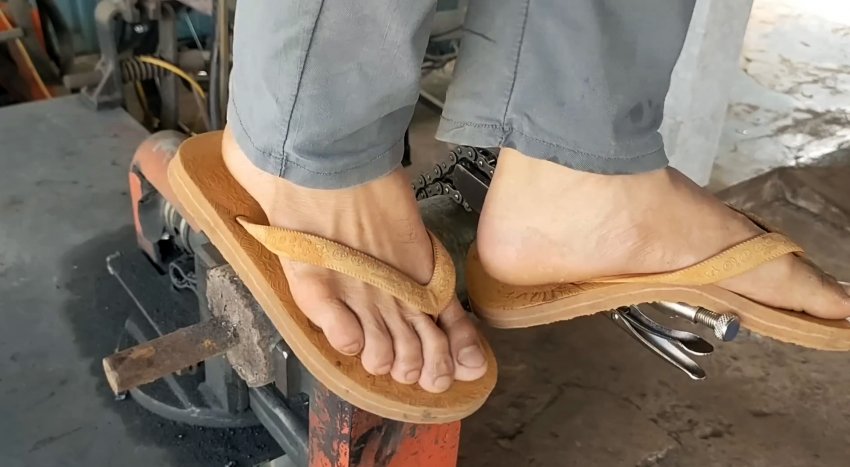

Тестируем прочность цепных клещей. Для этого в слесарные тиски зажимаем массивный кругляк или толстостенную трубу, которую плотно обхватываем цепью и накидываем свободный конец на зубья приводной звездочки. Сводим ручки зажимных клещей, встаем на них и убеждаемся, что самодельный инструмент легко выдерживает вес взрослого человека.

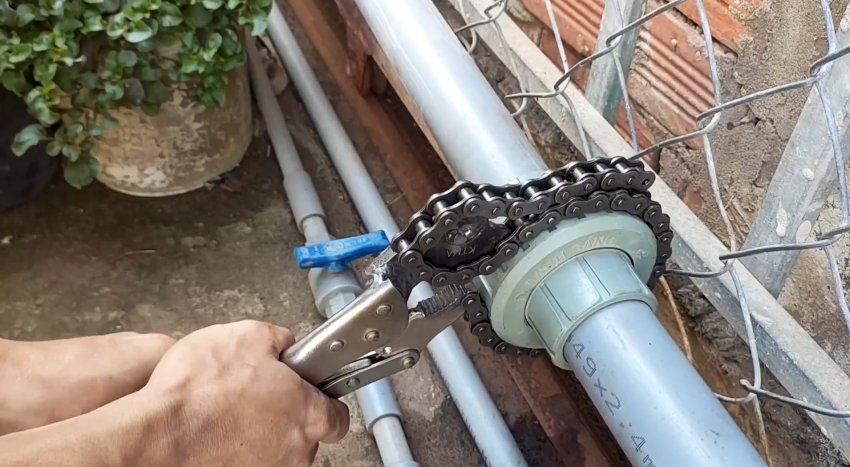

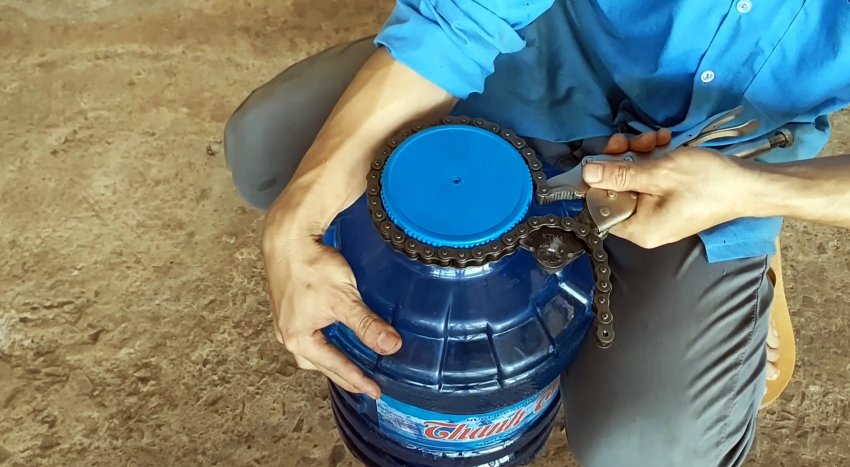

Такими универсальными цепными клещами можно легко откручивать трубные соединения, большие круглые крышки на емкостях, масляные фильтры транспортных средств и т. д.

Смотрите видео

Некоторые круглые по форме соединения на резьбе (трубы и фитинги, масляные фильтры, большие крышки на емкостях и т. д.) трудно открутить и надежно закрутить ввиду отсутствия подходящего инструмента. В таких ситуациях поможет универсальное приспособление в виде цепных клещей. Сделать их в состоянии любой взрослый человек с начальными навыками работы с металлом. В нижней губке на конце на сверлильном станке сверлим отверстие, используя в качестве шаблона последнее звено приводной роликовой цепи. Отрезаем и скругляем кончик губки. Закрепляем приводную роликовую цепь к губке зажимных клещей с помощью штифта, расплющивая концы, следя за тем, чтобы последнее звено цепи свободно поворачивалось в обе стороны без заедания и заклинивания. Удаляем с приводной звездочки половину зубьев, оставляя нетронутой центральное отверстие. У прямоугольной пластины, вырезанной из стального листового материала, скругляем все 4 угла с помощью гриндера. Привариваем его в продольном направлении внахлест снаружи к ручке, как бы вместо удаленной губки. Отрезаем от круглого прутка нужного диаметра небольшой по длине фрагмент и привариваем его к внешнему свободному углу пластины с внутренней стороны в вертикальном положении. Укорачиваем приваренный фрагмент круглого прутка до требуемого размера. С помощью молотка напрессовываем с натягом на оставшуюся часть круглого прутка половину приводной звездочки, расположив зубья по направлению к губке зажимных клещей, и привариваем. Тестируем прочность цепных клещей. Для этого в слесарные тиски зажимаем массивный кругляк или толстостенную трубу, которую плотно обхватываем цепью и накидываем свободный конец на зубья приводной звездочки. Сводим ручки зажимных клещей, встаем на них и убеждаемся, что самодельный инструмент легко выдерживает вес взрослого человека. Такими универсальными цепными клещами можно легко откручивать трубные соединения, большие круглые крышки на емкостях, масляные фильтры транспортных средств и т. д. Смотрите видео
