Измеритель емкости 18650 аккумуляторов на модуле - «Сделай сам»

Как узнать реальную емкость уже не нового литий-ионного аккумулятора? Конечно, можно нагрузить АКБ нагрузкой, снимать периодически показания амперметра и вольтметра при разряде, но это всё сложно и требует построения графика и сложных вычислений. Есть способ проще: приобрести недорогой модуль и построить на нем тест-измеритель емкости. Собственно, вот инструкция по его изготовлению.

Инструкция модуля на русском языке:

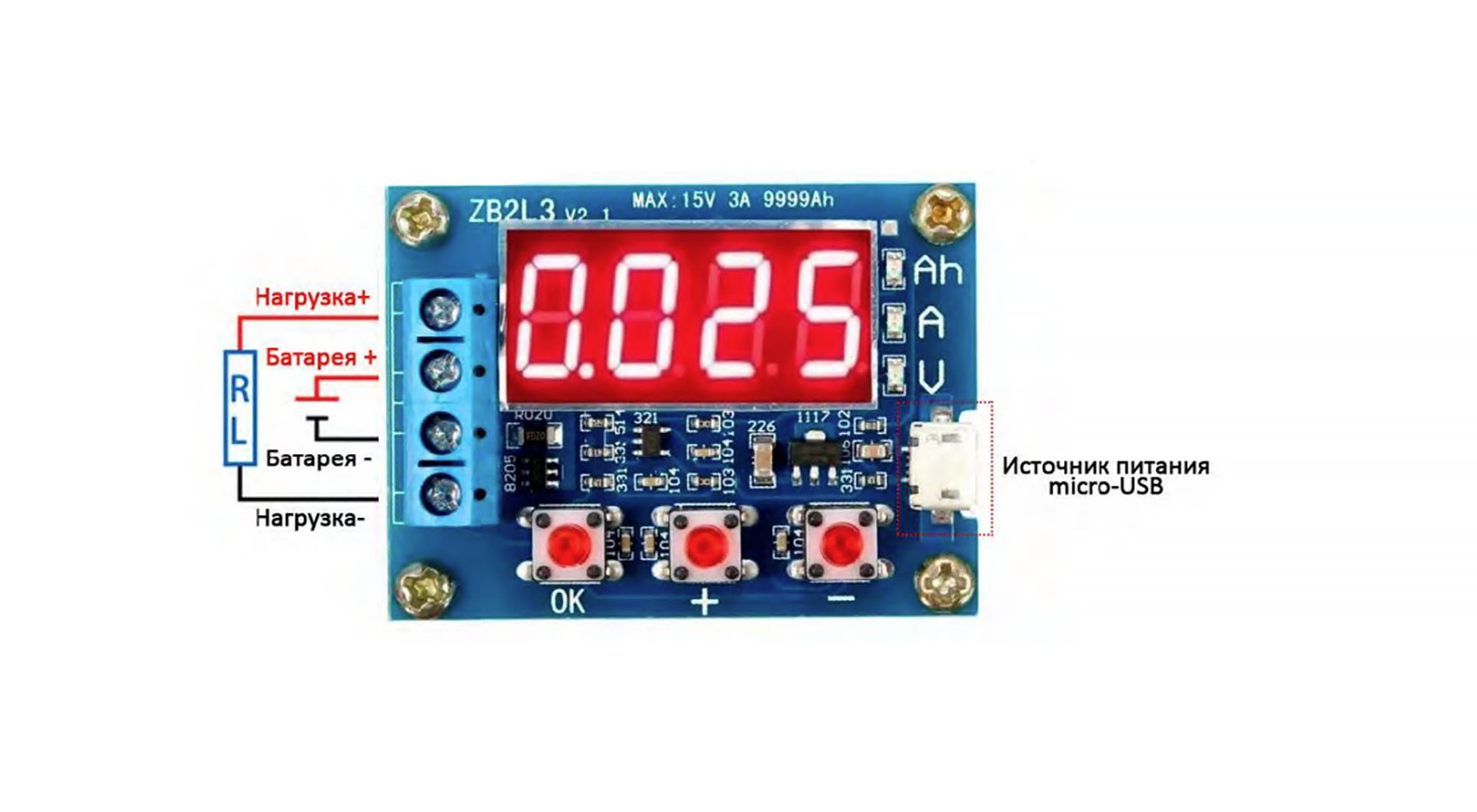

Схема подключения модуля выглядит так:

В комплекте идут: 4 стойки, 4 винта и 2 нагрузочных 5-ти ватных резистора по 7,5 Ом.

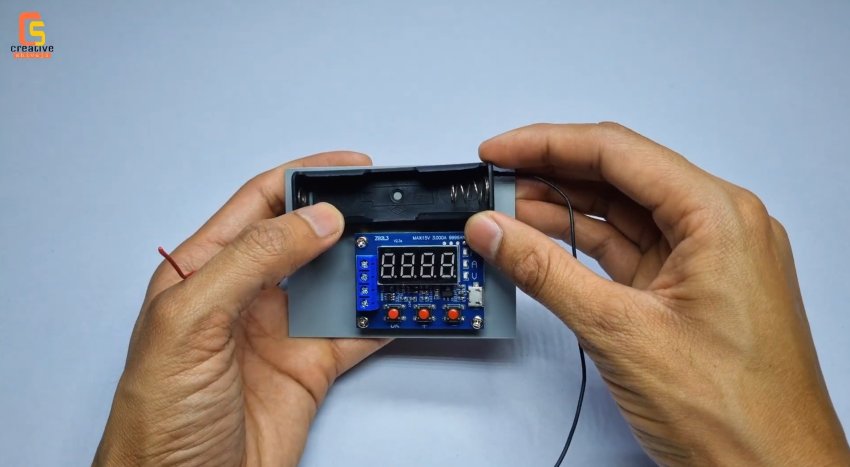

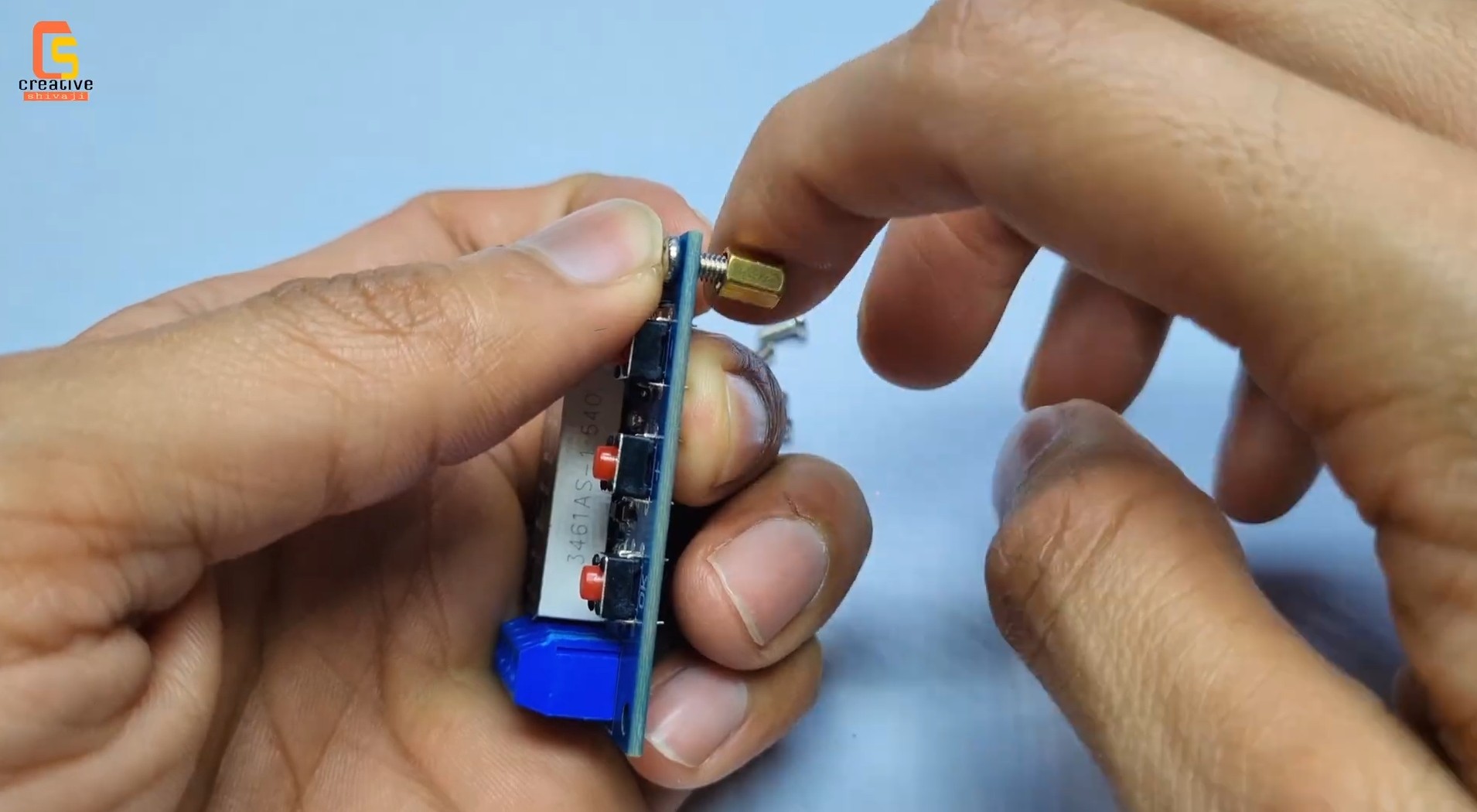

Переходим непосредственно к сборке. Первым делом прикручиваем стойки к плате.

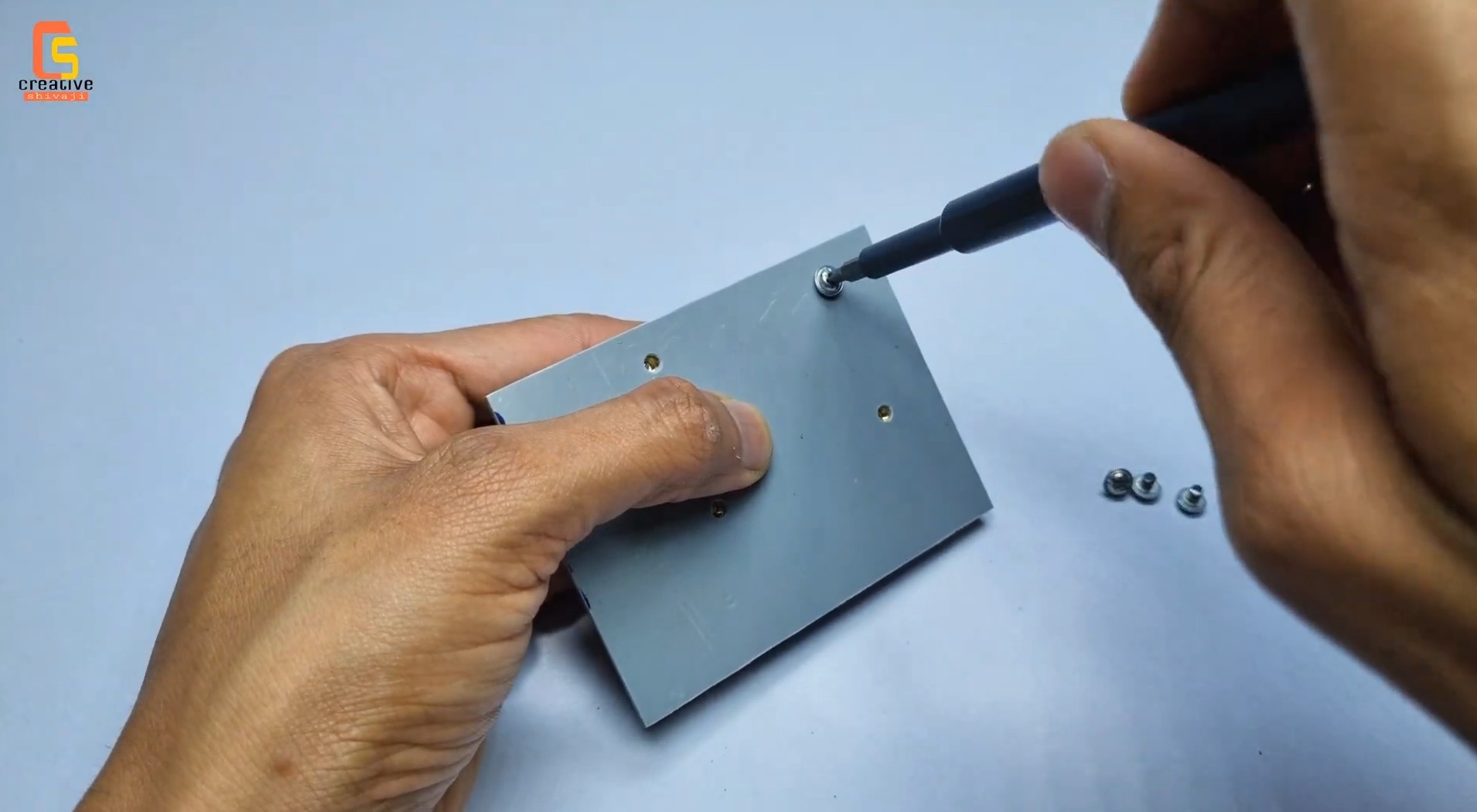

В основании сверлим 4 отверстия и прикручиваем сам модуль.

Бокс для аккумуляторов «посадим» на суперклей.

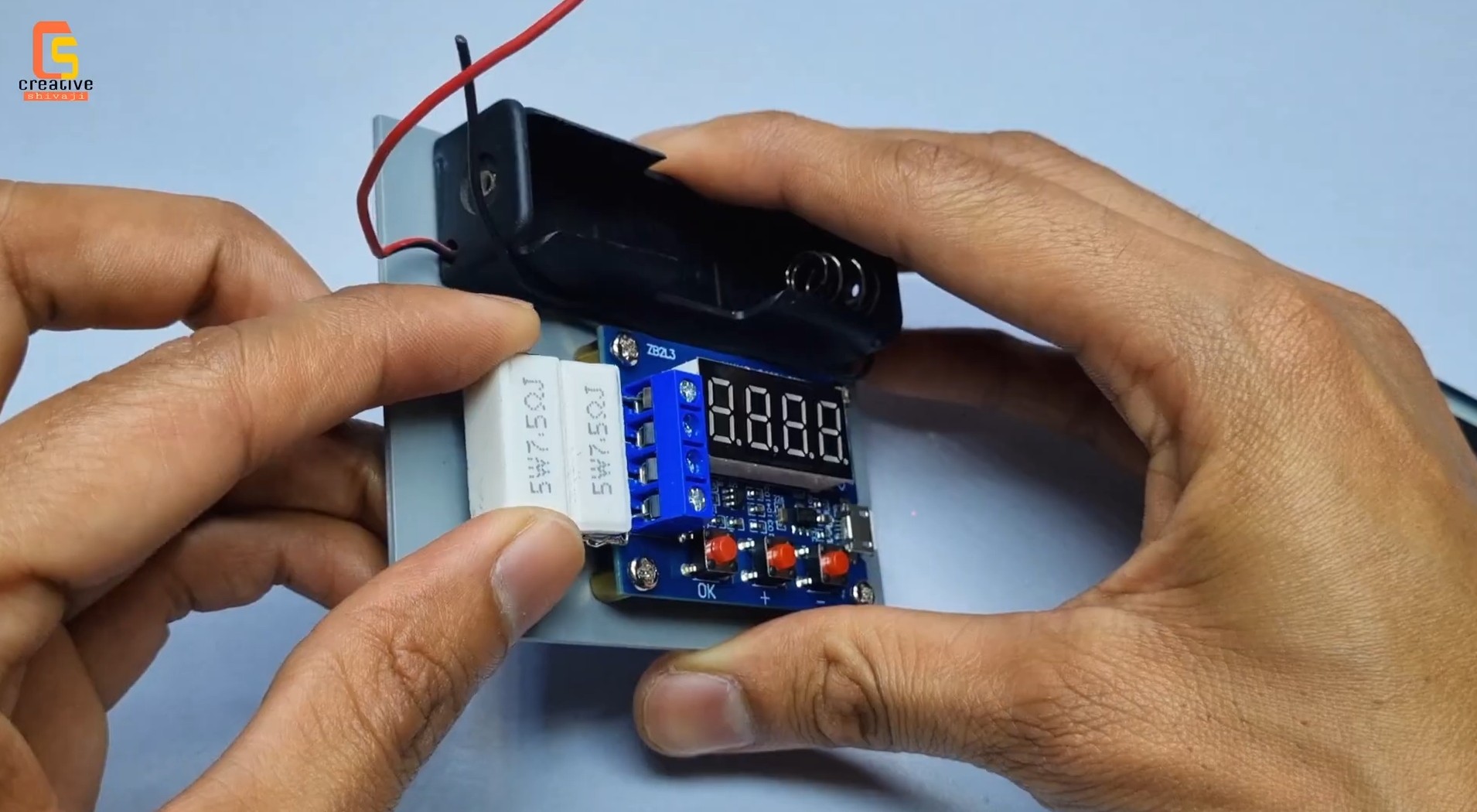

Резисторы соединяем параллельно друг с другом.

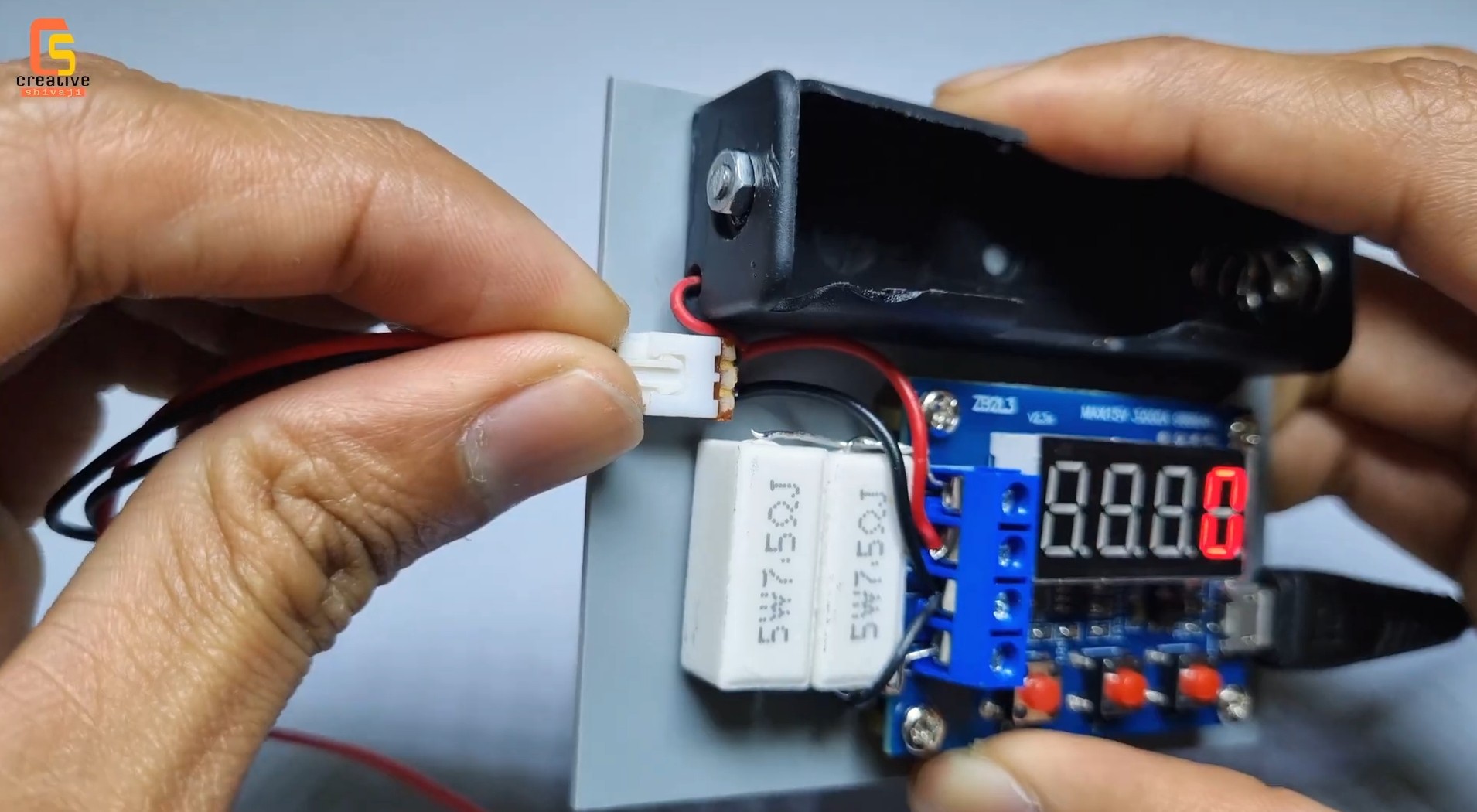

Подключаем к выводам винтовой колодки.

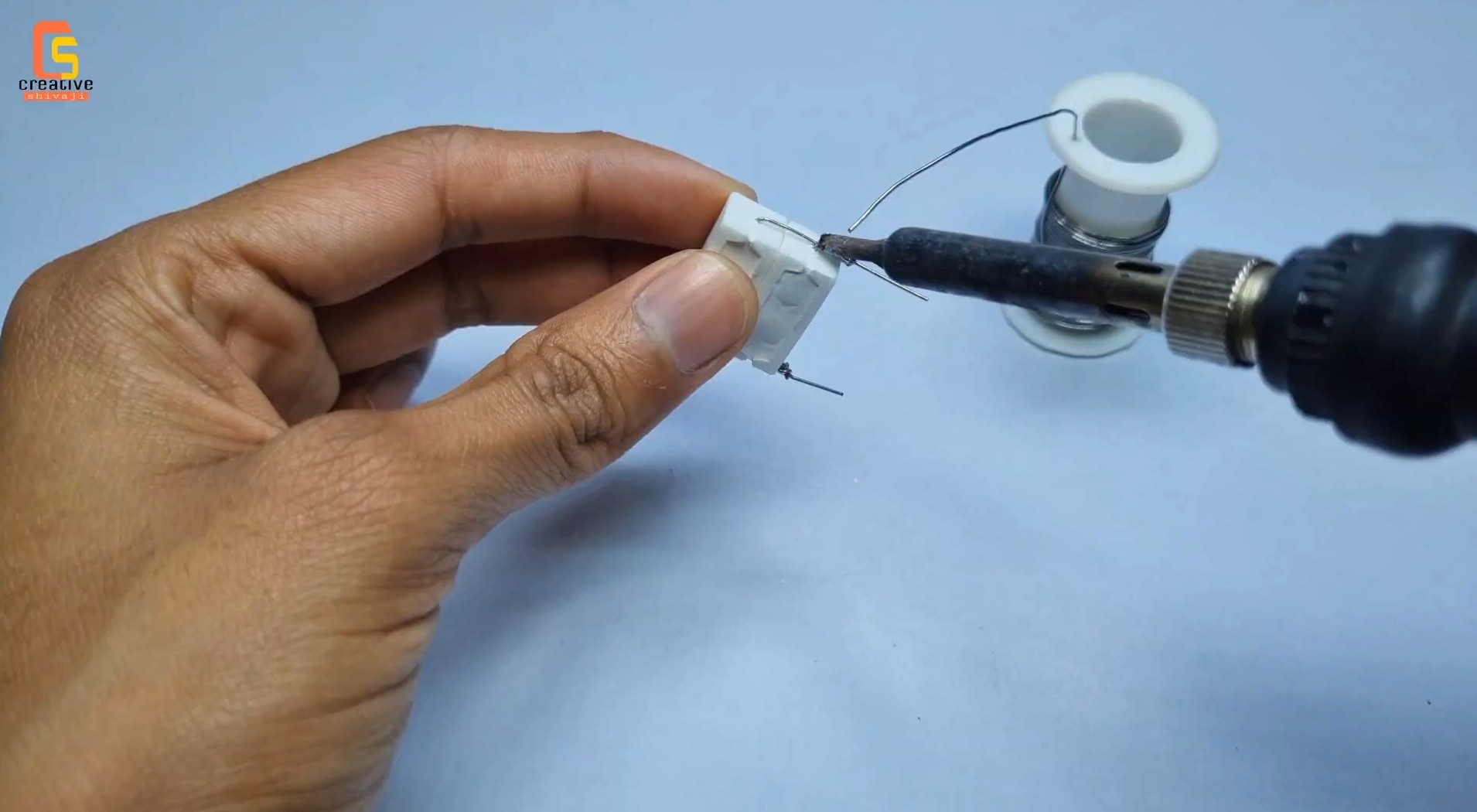

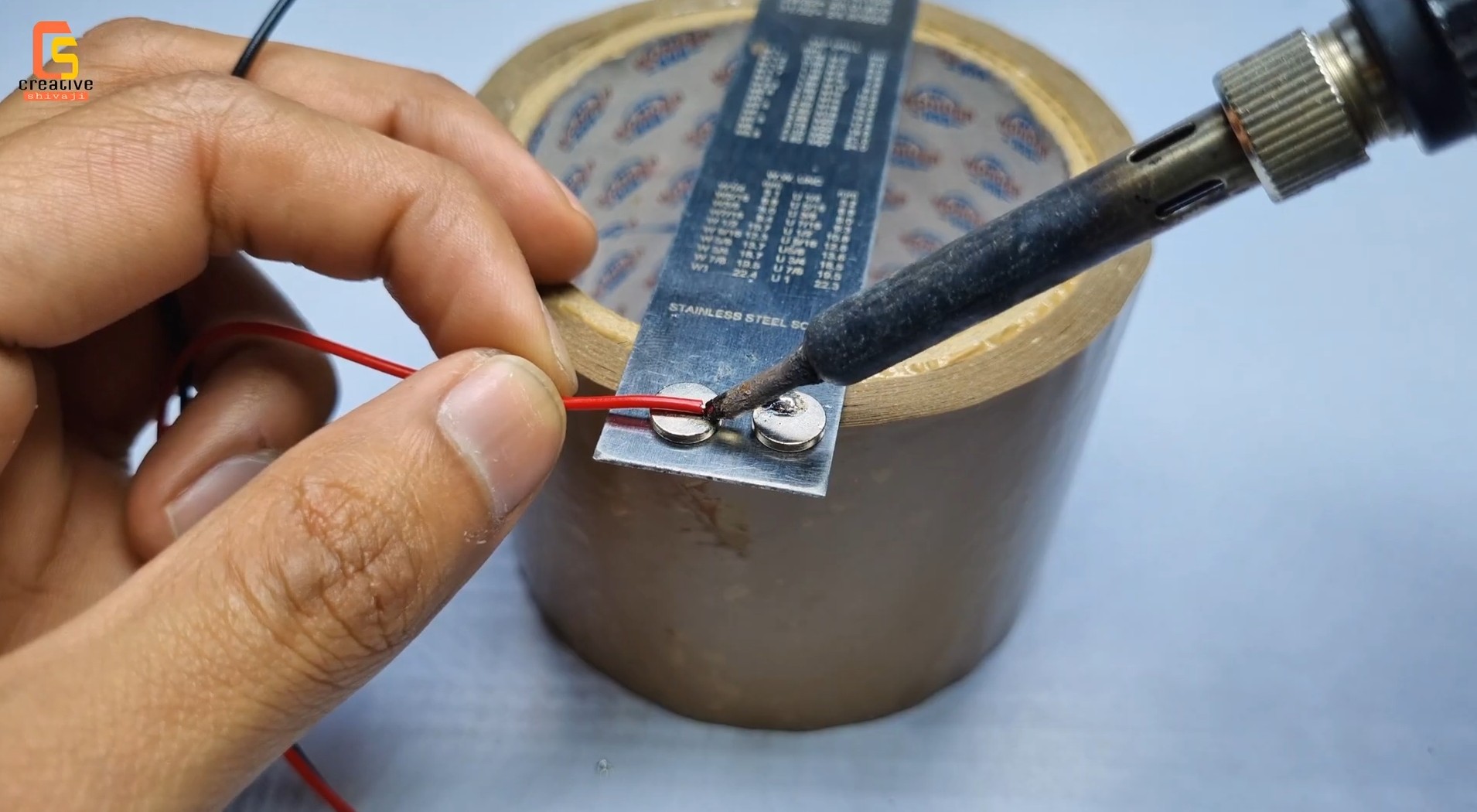

Чтобы проверять другие аккумуляторы сделаем магнитные контакты с разъемом. Для этого к небольшим, круглым неодимовым магнитам припаяем провода.

На основании разместим разъем для их подключения.

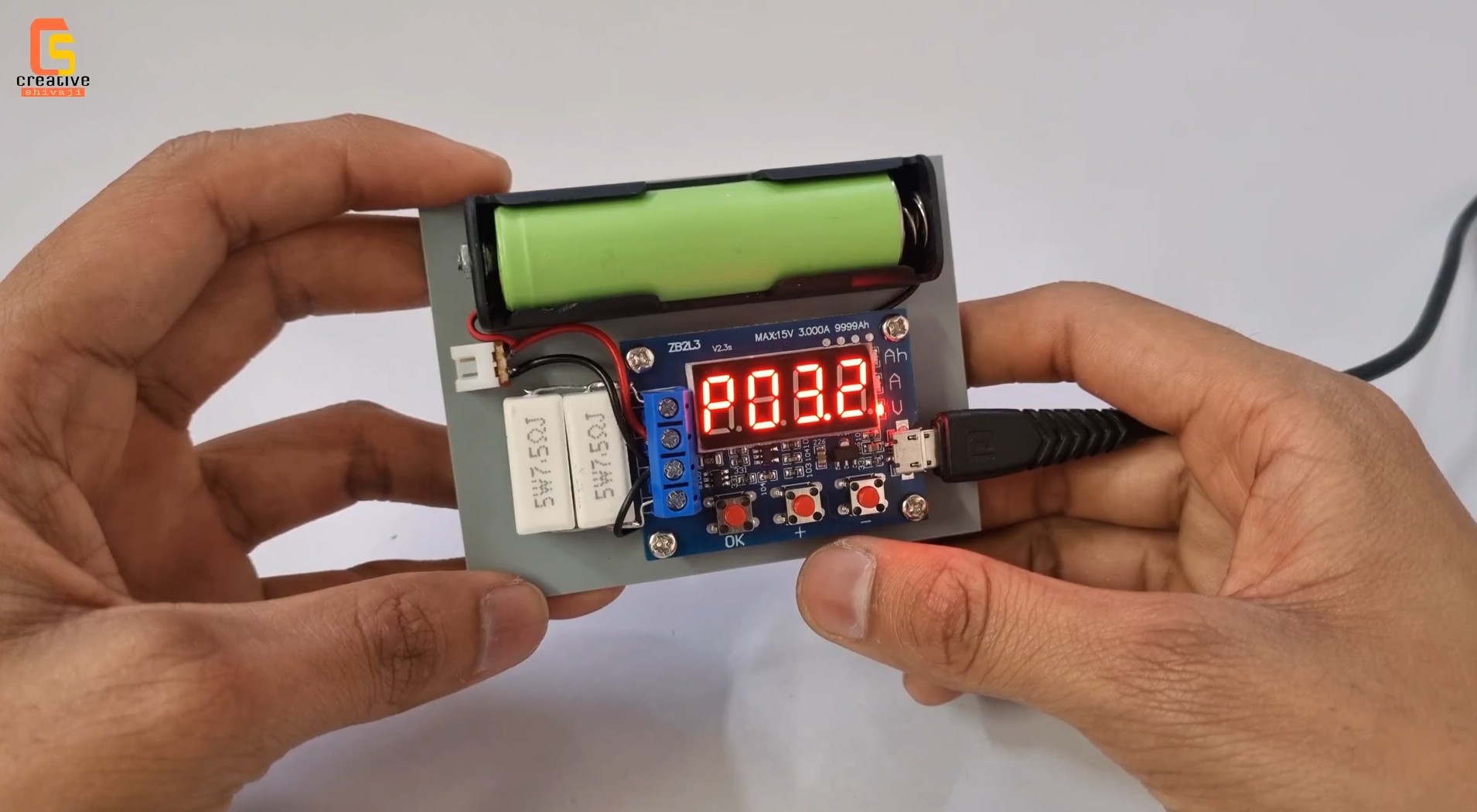

Устанавливаем батарею в бокс. Подаем питание на плату по USB. Выставляем конечное напряжение разрядки. Есть еще автоматический режим, когда модуль сам может определить подключаемый АКБ, читайте инструкцию.

Далее запускаем измерение и ждем результат.

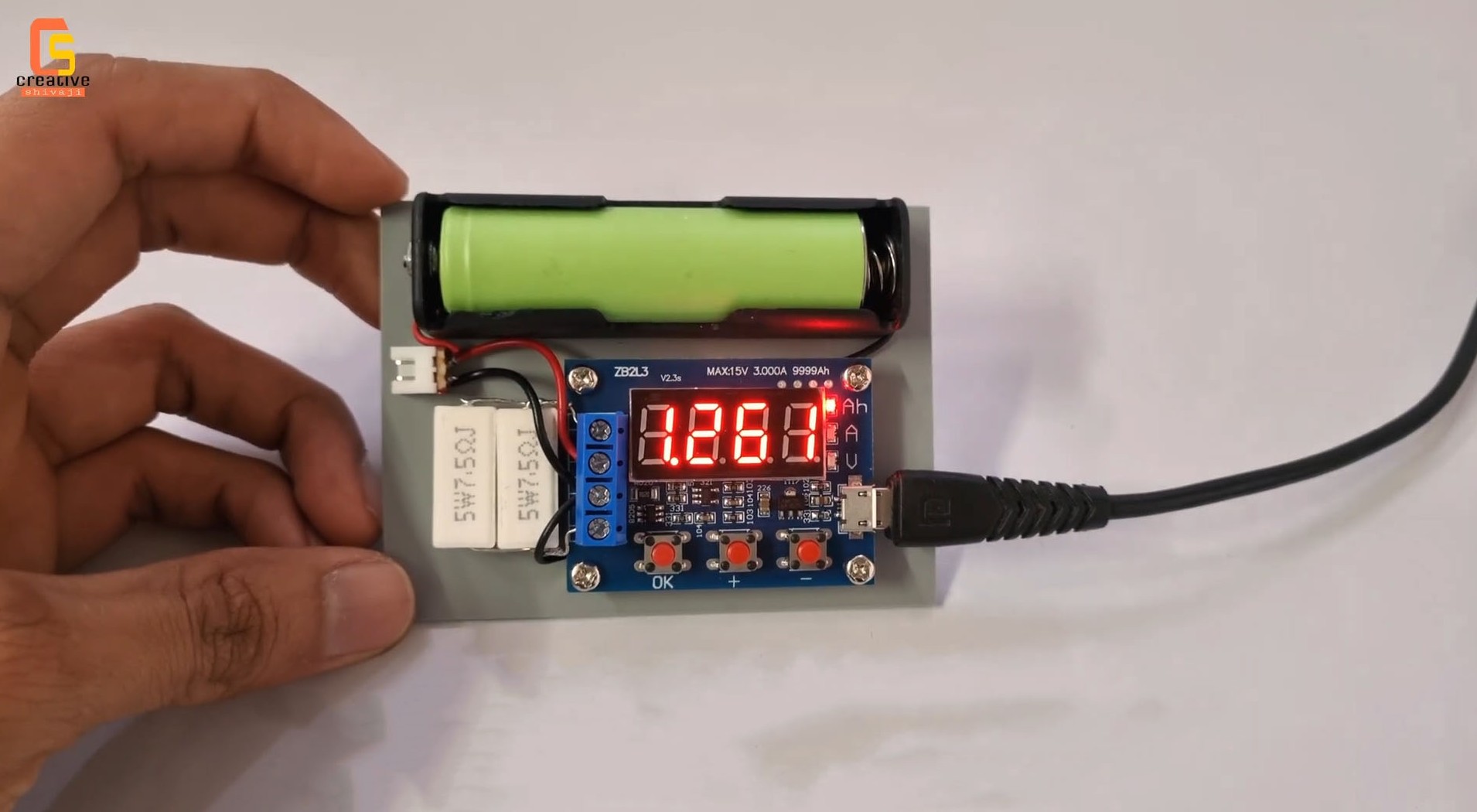

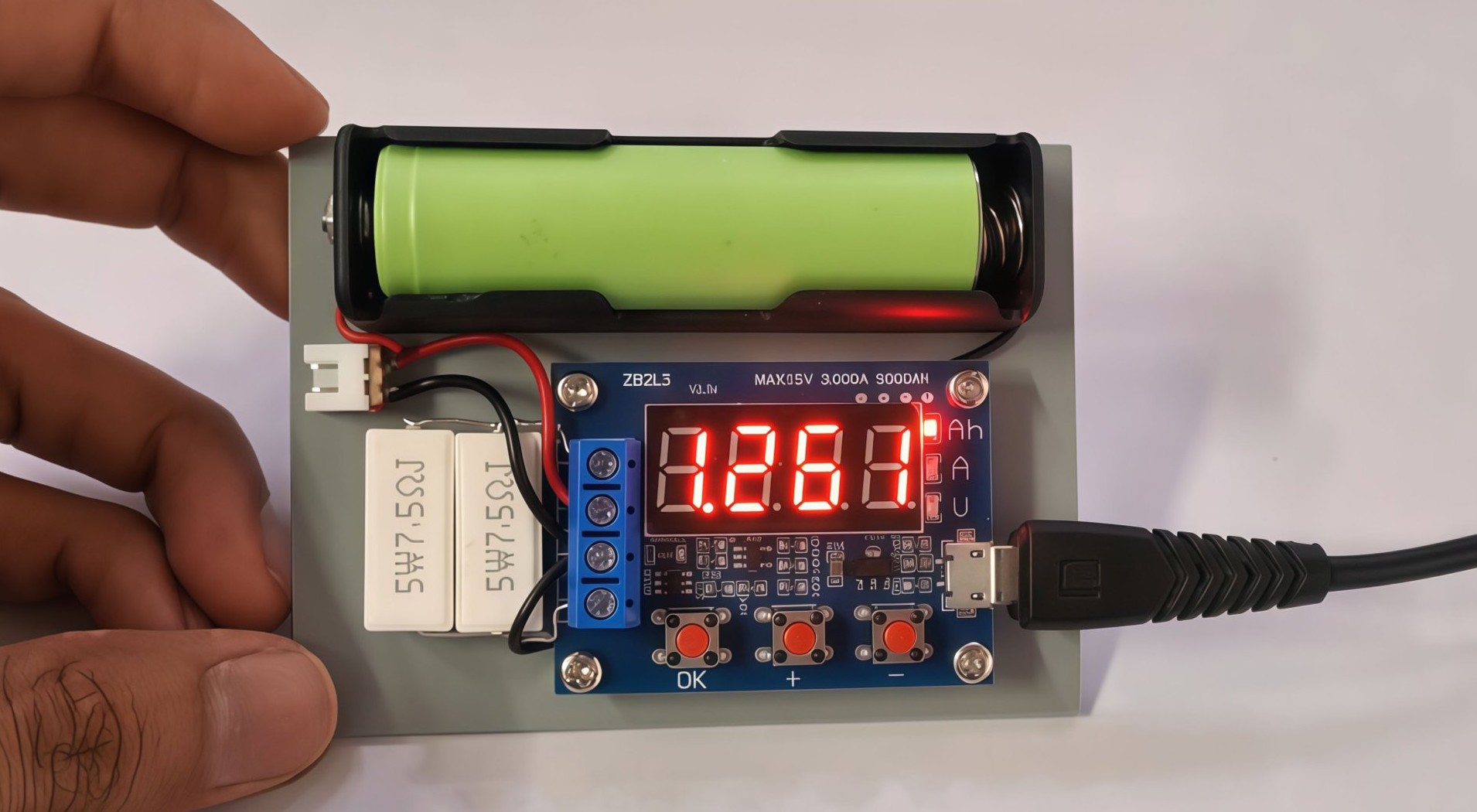

Когда показания на дисплее замигают - определение емкости подошло к концу и на экране отображается результат. В данном случае - 1,261 а/ч.

На данное измерение ушло около 1 часа.

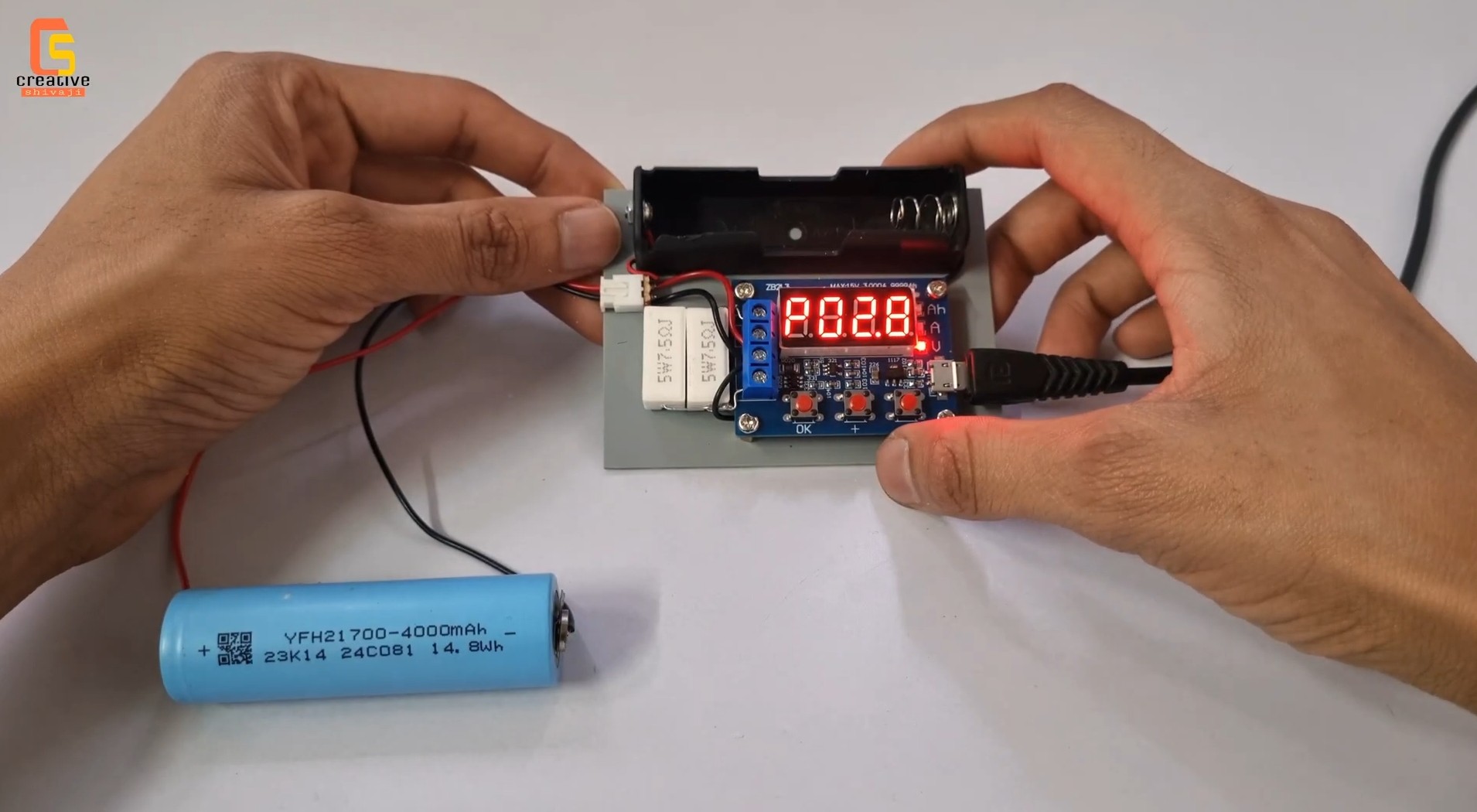

Для АКБ других размеров, можно подключить к колодке выносные контакты.

И также измерить емкость других аккумуляторов.
