Как сделать USB зарядное устройство для Li-ion 18650 батареи - «Сделай сам»

Аккумуляторы 18650 серии относятся к одним из самых распространенных и часто используемых батарей. Применяются в фонариках, радиоприемниках, металлоискателях и тп. Радиолюбители не обошли их стороной и...
Как сделать USB зарядное устройство для Li-ion 18650 батареи - «Сделай сам»


Аккумуляторы 18650 серии относятся к одним из самых распространенных и часто используемых батарей. Применяются в фонариках, радиоприемниках, металлоискателях и тп. Радиолюбители не обошли их стороной и также используют где только возможно. Часто устройство питаемое от этого аккумулятора не имеет встроенного зарядного устройства и батарею приходится вынимать. Чтобы ее зарядить можно воспользоваться покупным устройство или сделать простое свое из куска ПВХ трубы. Это будет очень полезно, так как обычно покупные варианты питаются от сети 220 В, а этот образец способен заряжаться от любого USB порта.

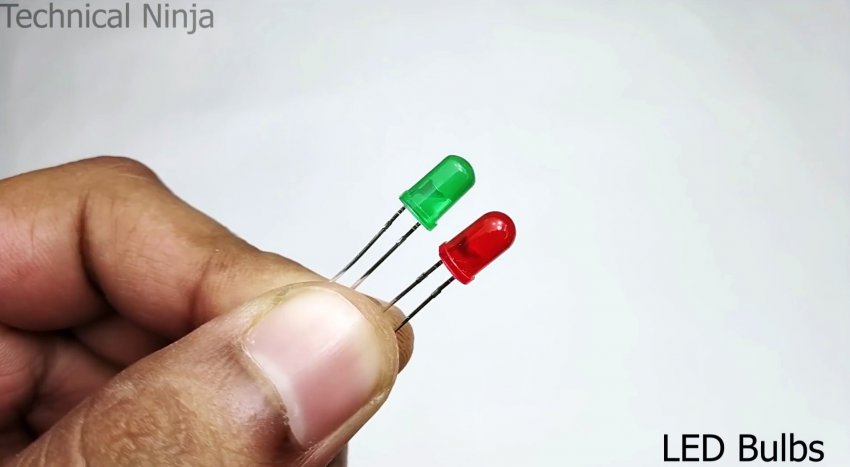

2 светодиода разного цвета - http://alii.pub/5lag4f

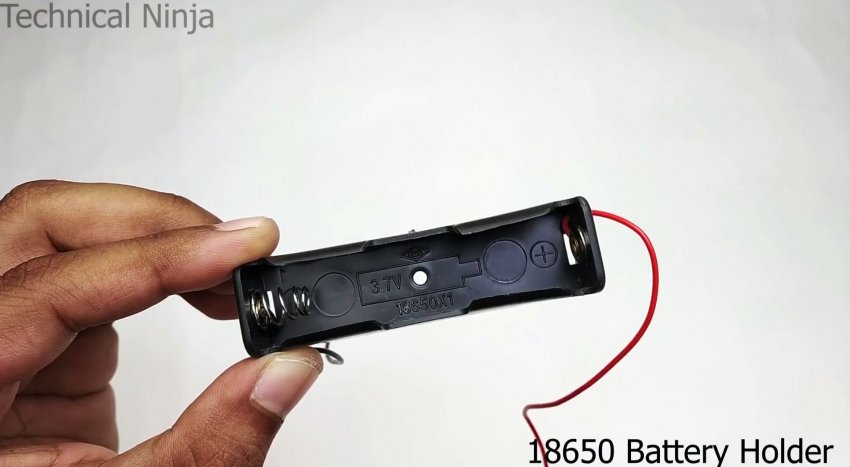

Держатель батареи 18650 - http://alii.pub/5m46x8


USB разъем - http://alii.pub/5m472v
Батарея 18650 - http://alii.pub/5becfz

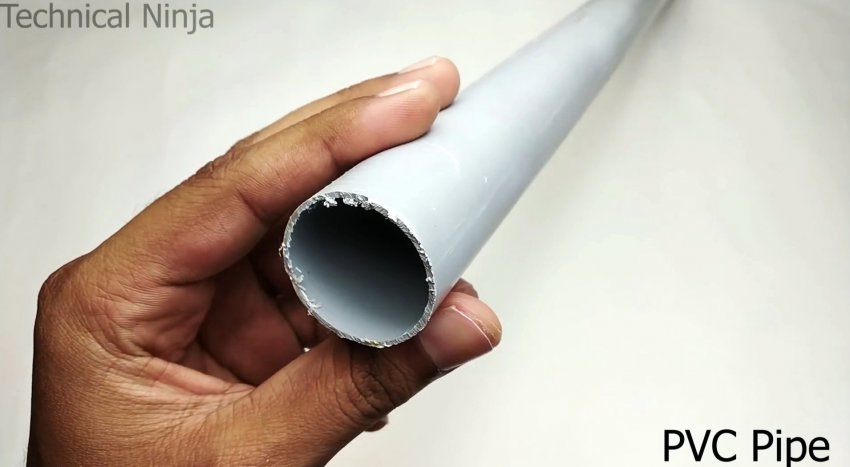

ПВХ труба 30 мм.



Как сделать простейший индикатор тока зарядки для Li-ion аккумулятора - https://sdelaysam-svoimirukami.ru/7352-kak-sdelat-prostejshij-indikator-toka-zarjadki-dlja-li-ion-akkumuljatora.html

Изготовление зарядника для аккумуляторов 18650 серии

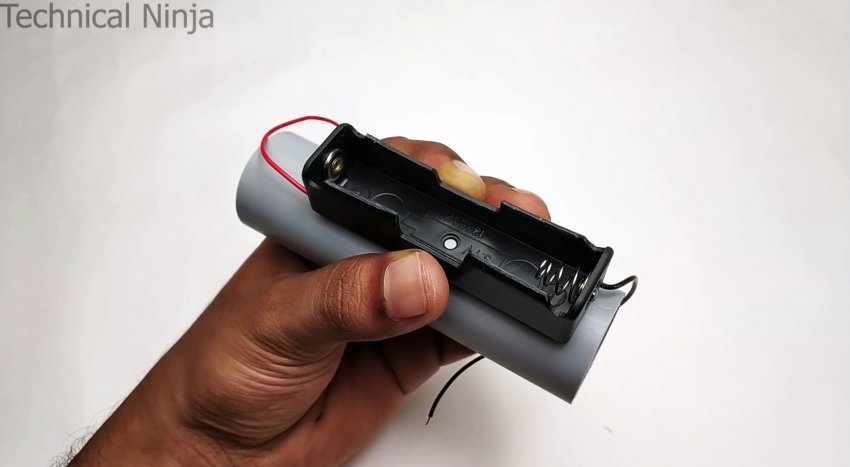

Берем модуль зарядки и держатель батареи, располагаем на трубе ПВХ. Добавляем по 5 мм с каждой стороны и определяем какой длины кусок отрезать.
Ножовкой отпиливаем отрезок ПВХ трубы.

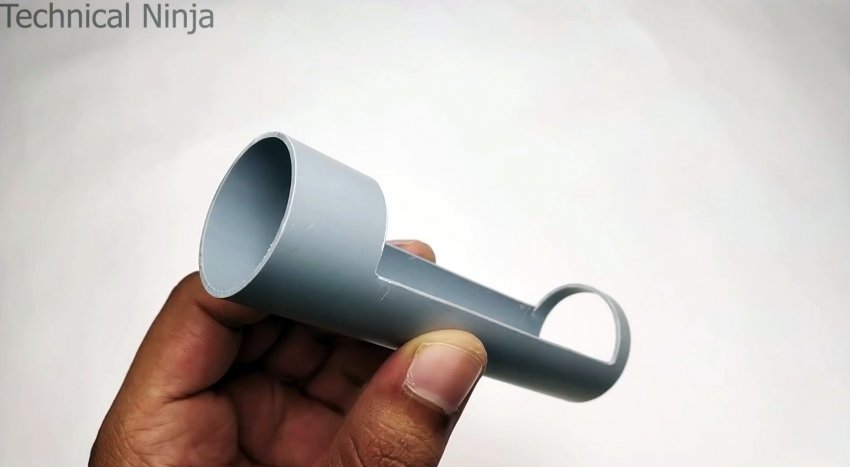

Прикладываем держатель и с запасом по сторонам по 5 мм вырезаем окно в отрезке.

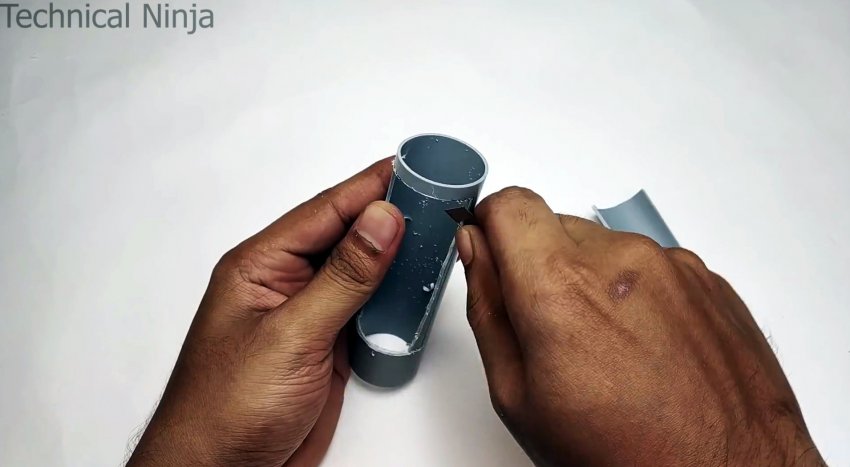

Все заусенцы стачиваем напильником.


Вырезанную заглушку подрезаем по размерам держателя батареи.

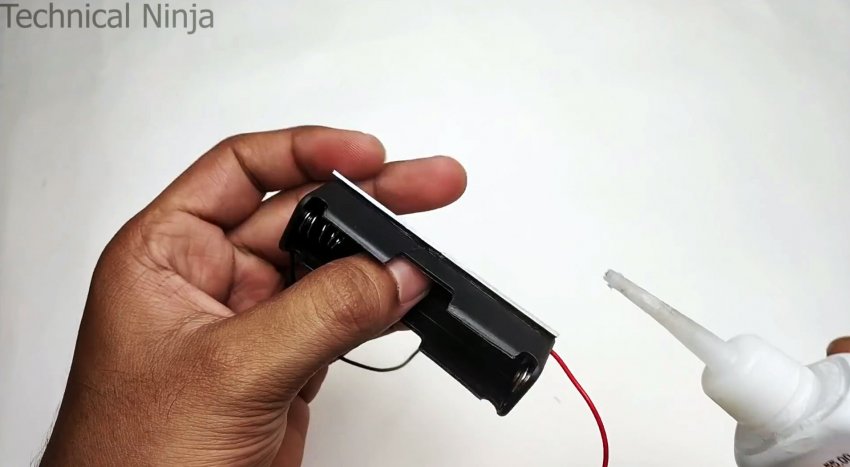

Приклеиваем к нему на супер клей.


От нерабочей флешки берем USB разъем.

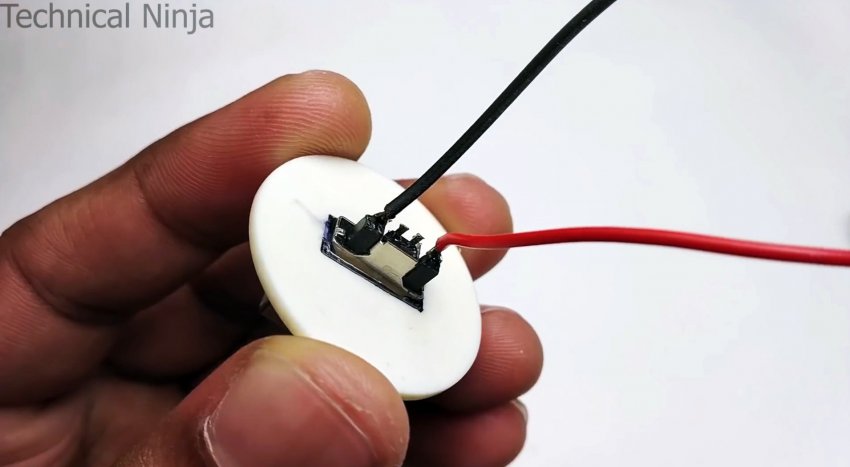

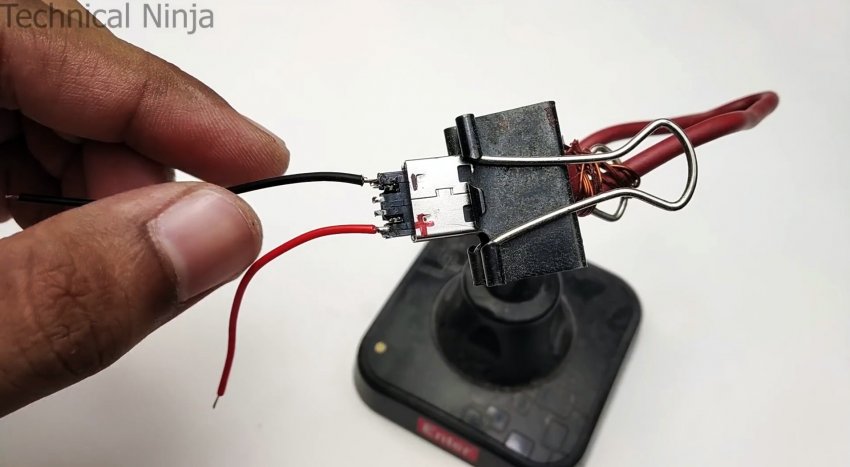

Припаиваем провода питания.

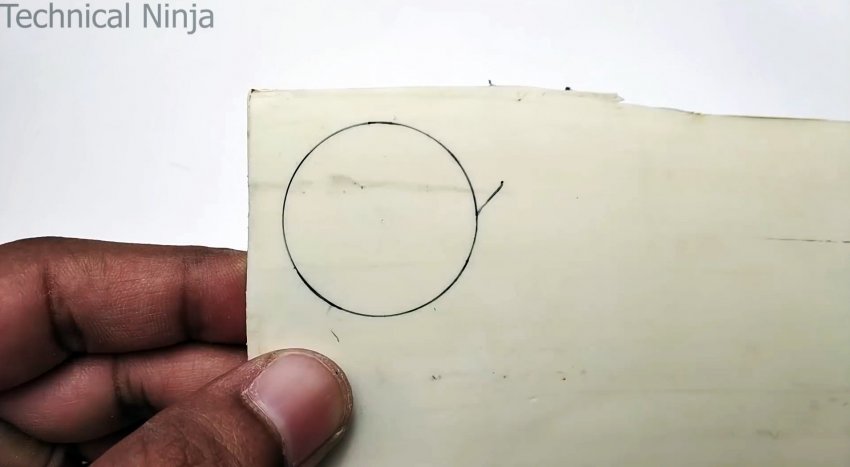

В пластике 3 мм размечаем 3 заглушки и вырезаем.


В одной канцелярским ножом делаем вырез под USB разъем.


Вклеиваем разъем на супер клей.


На модуле зарядки выпаиваем чип светодиоды и запаиваем обычные. Вывода сгибаем как на фото.

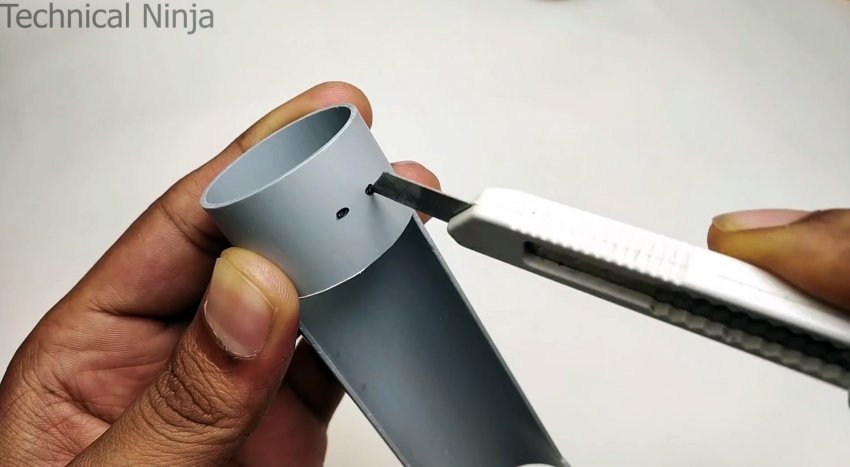

В верхней части заготовки делаем отверстия под светодиоды.


Вниз вклеиваем заглушку и держатель.

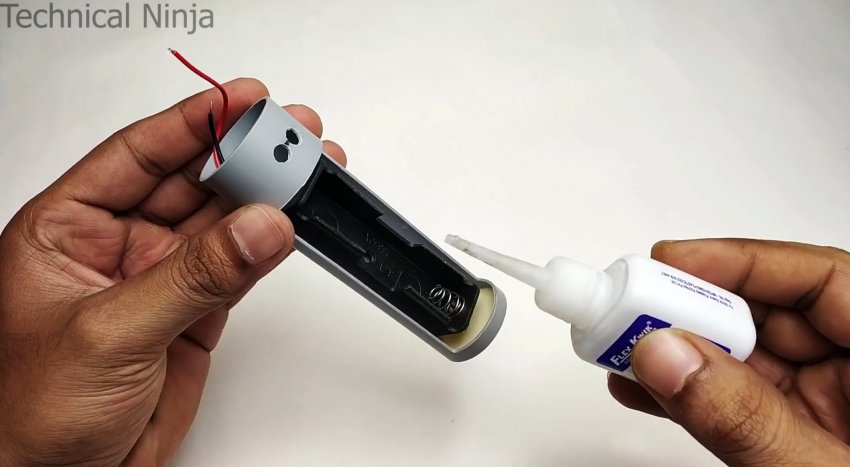

Вклеиваем вторую заглушку, сделав в ней пропилы для поводов идущих от держателя.

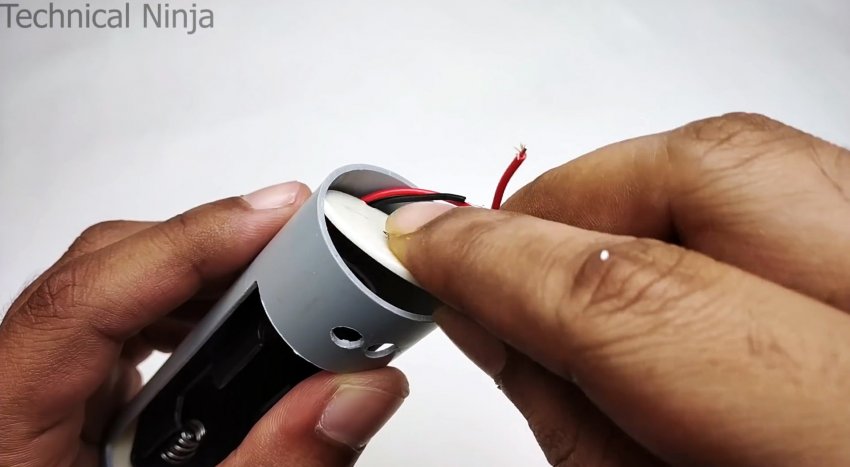

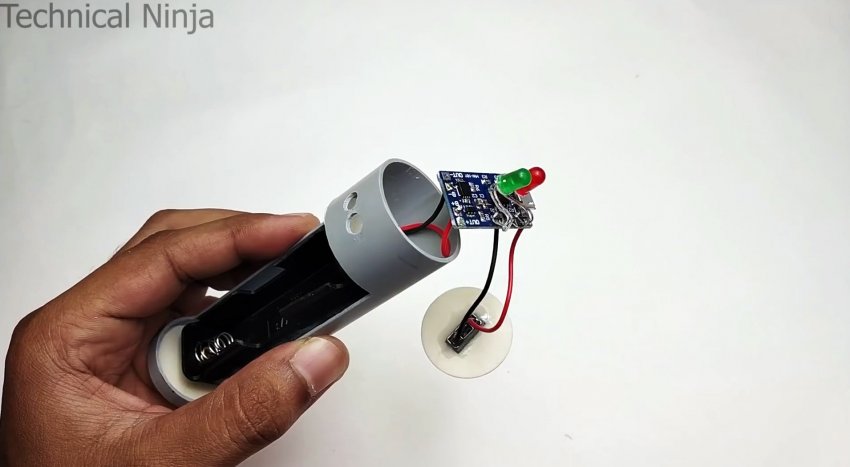

Припаиваем модуль к проводам держателя и проводам от USB.


Устанавливаем модуль со светодиодами, фиксируем клеем. Вклеиваем последнюю заглушку.

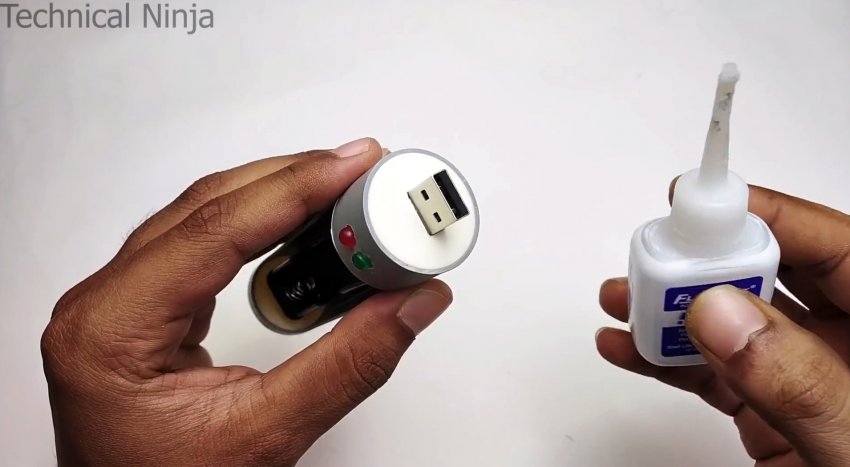

Зарядное устройство USB под Li-ion 18650 батареи готово!


Устанавливаем аккумуляторную батарею в держатель. А сам зарядник втыкаем в зарядку с USB гнездом от сотового телефона.

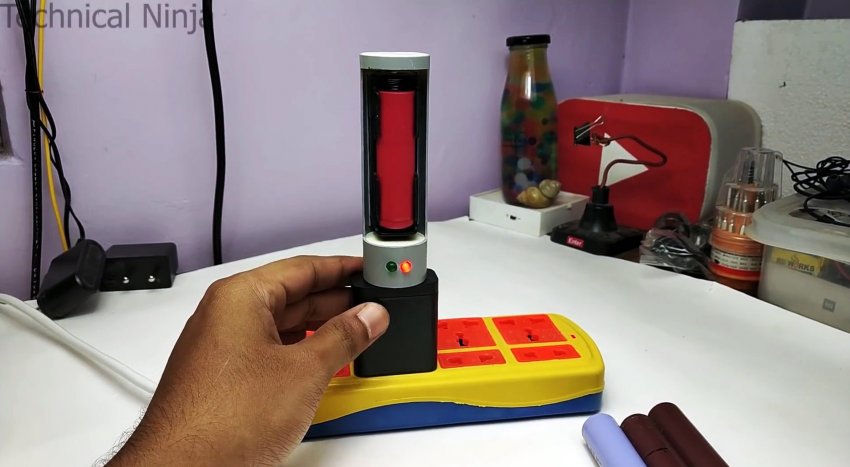

Загорелся красный светодиод, сигнализирующий о прохождении зарядки батареи. Как только батарея будет полностью заряжена, загорится зеленый светодиод, а красный потухнет.
Теперь зарядное устройство можно брать с собой и и заряжать от любого USB порта: хоть от ноутбука, хоть порта магнитолы в машине.

Смотрите видео
