Как организовать автоматическую подачу масла для печи на отработке - «Сделай сам»

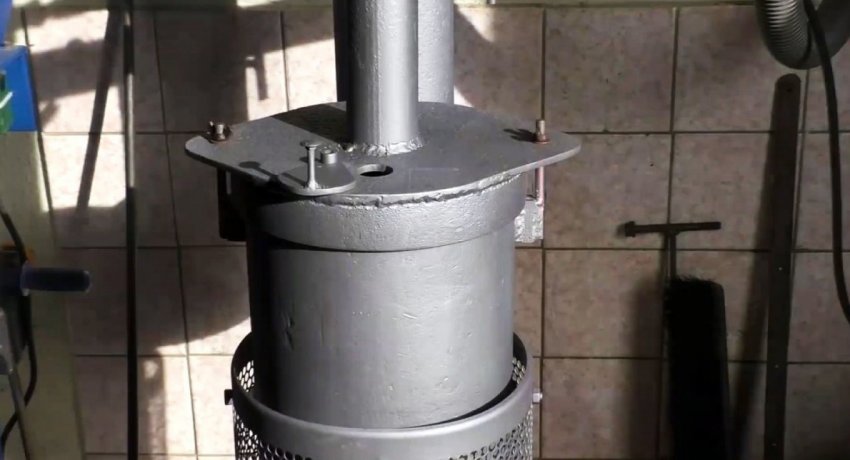

Многие задумываются об изготовлении в гараж или мастерскую печки на отработке. Для ее работы необходимо применение масляного насоса, который будет подавать топливо в камеру сгорания. Рассмотри, как сделать...
Как организовать автоматическую подачу масла для печи на отработке - «Сделай сам»


Многие задумываются об изготовлении в гараж или мастерскую печки на отработке. Для ее работы необходимо применение масляного насоса, который будет подавать топливо в камеру сгорания. Рассмотри, как сделать такой автоматический маслонасос своими руками.


масляный насос для скутера - http://ali.pub/5brwh0


шпильки М6 – 4 шт.;
листовая сталь 5-10 мм;
медная трубка 6 мм;
пластиковая плита;
блок питания 12В;
регулятор оборотов для двигателя - http://ali.pub/5brygd
гайки М6.

Процесс изготовления насоса для печи на отработке

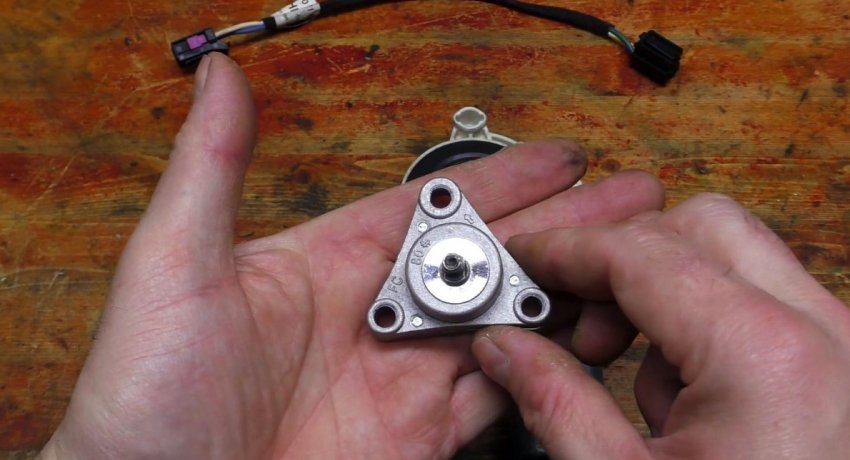

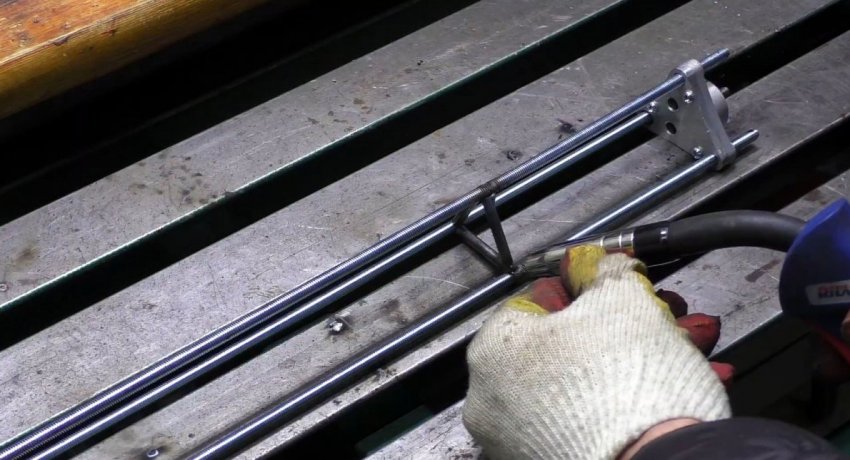

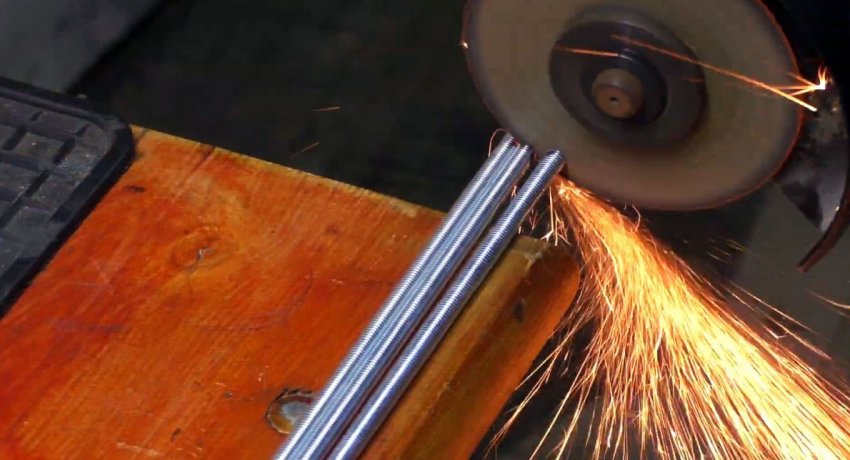

Конструкция подразумевает опускание масляного насоса от скутера в емкость с маслом. От него будет идти длинный вал на поверхность к мотор-редуктору стеклоподъемника, который послужит электроприводом системы. Чтобы это реализовать, нужно сварить из трех шпилек М6 и перемычек каркас, на одном конце которого будет крепиться насос, а на втором электромотор. Длина шпилек для этого должна соответствовать глубине емкости с отработкой. Они свариваются треугольником под отверстия на маслонасосе.

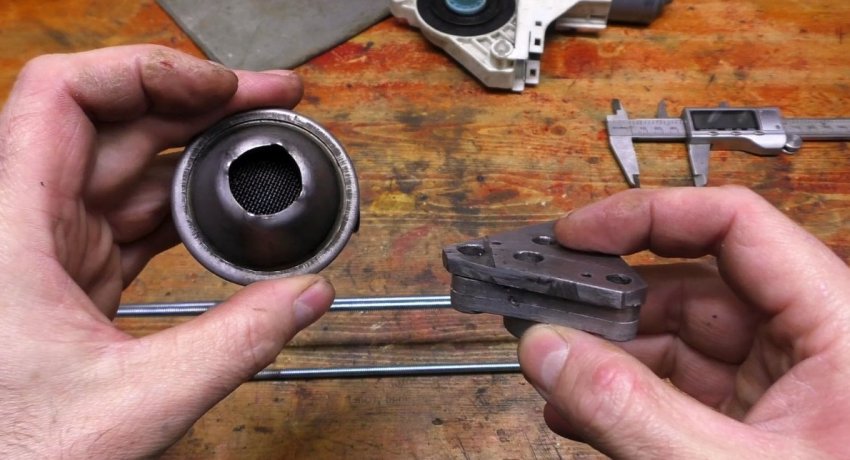

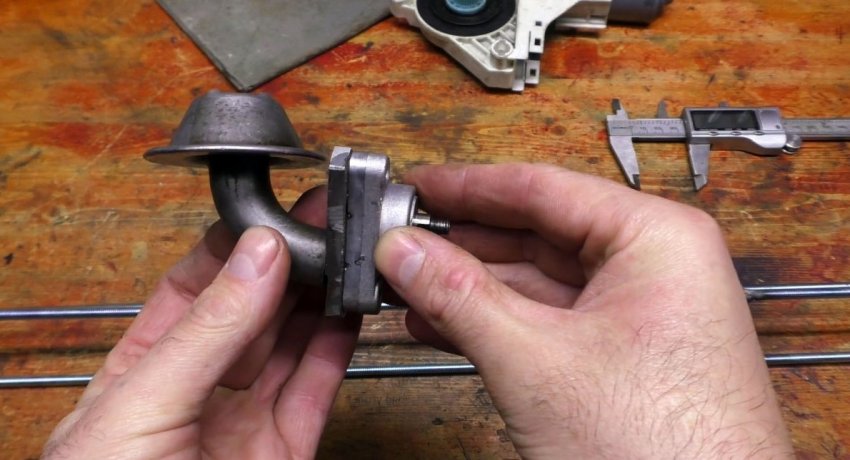

Из толстой листовой стали нужно вырезать переходную плиту для масляного насоса. В ней сверлятся отверстия для забора и нагнетания масла, а также каркаса из шпилек. На забор нужно поставить сетку, чтобы внутрь не попала стружка, присутствующая в отработке.

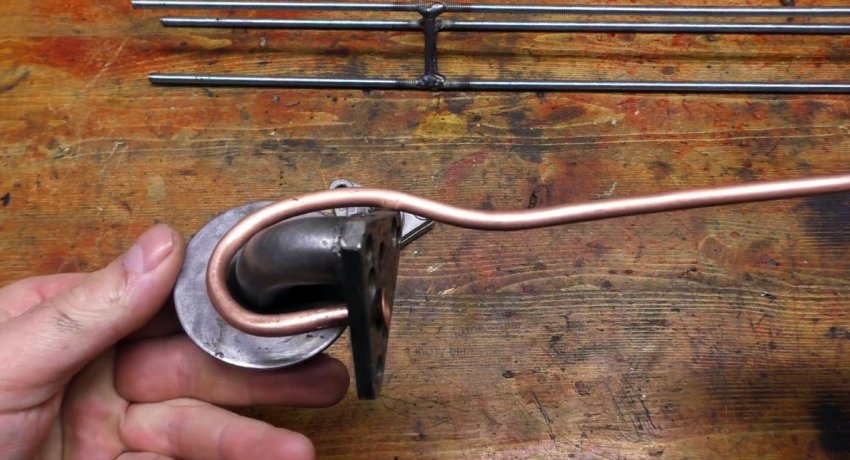

Из медной трубки 6 мм нужно выгнуть канал подачи масла. На одном конце ее необходимо развальцевать. Она вставляется в плиту. Для этого отверстие должно иметь фаску. Трубка выворачивается в сторону электропривода на выход из емкости.

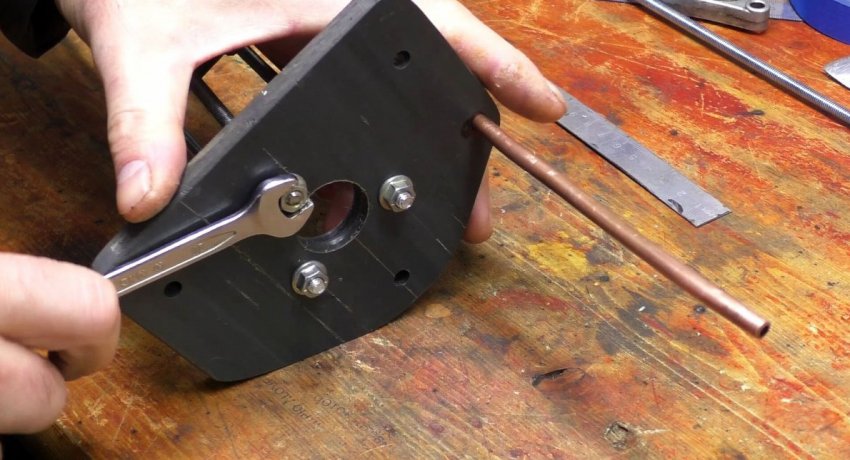

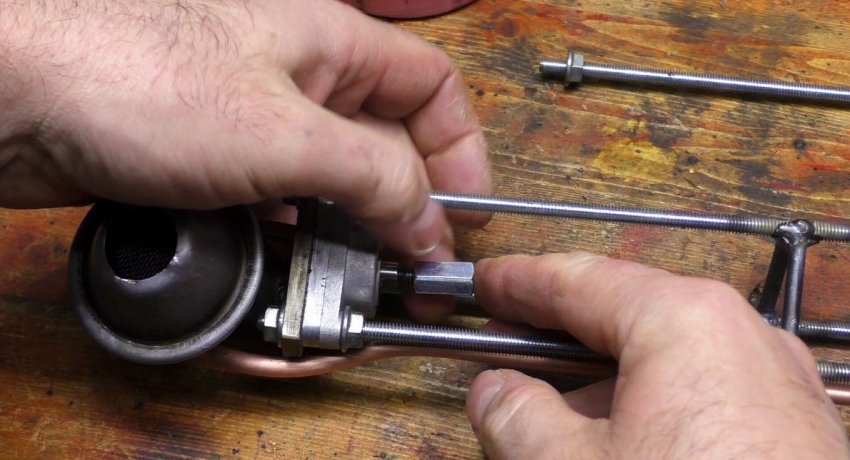

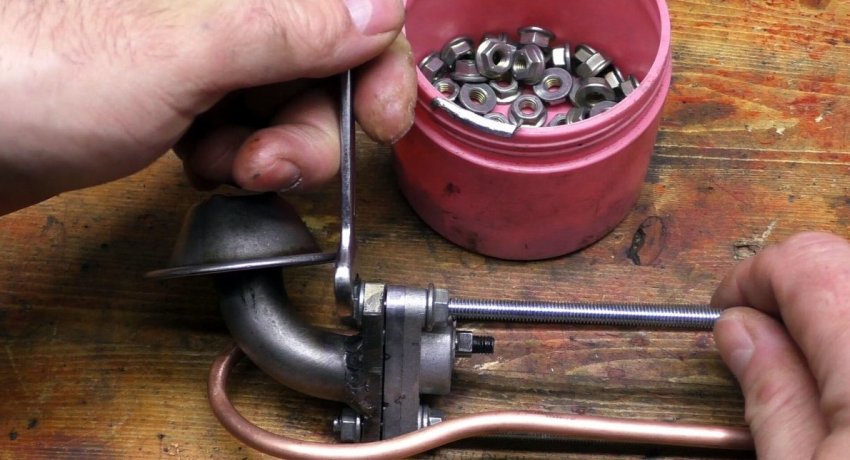

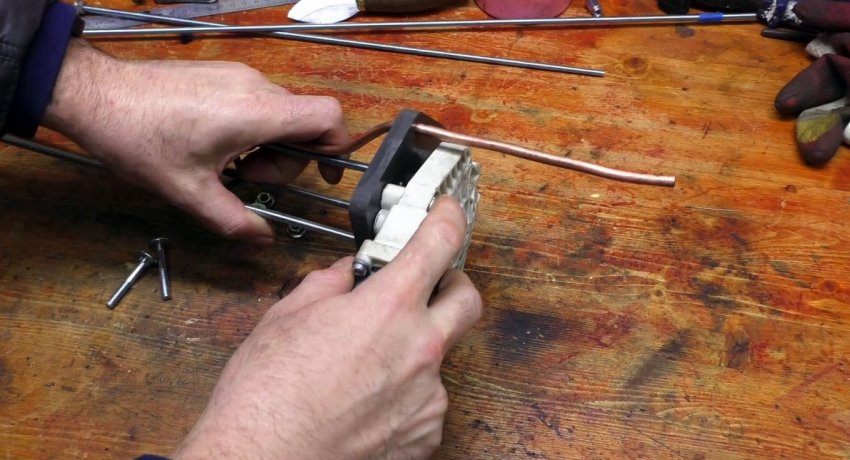

На край каркаса с помощью гаек устанавливаются и сжимаются между собой насос и переходная плита с трубкой. На вал маслонасоса накручивается удлиненная гайка. В нее вворачивается шпилька, которая передаст крутящий момент от мотор-редуктора.

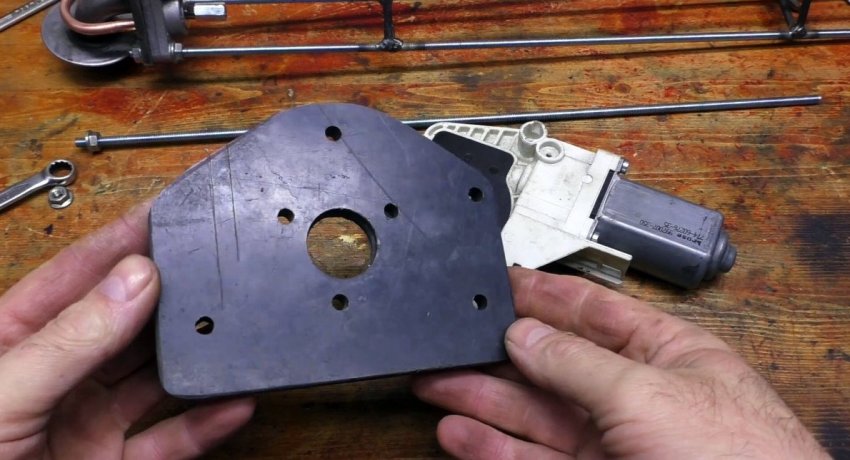

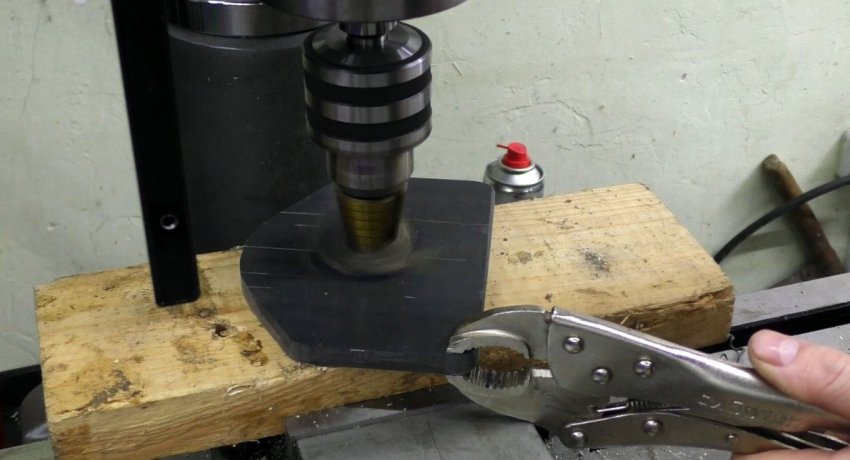

Из толстого пластика вырезается переходная плита для крепления мотор-редуктора к каркасу.

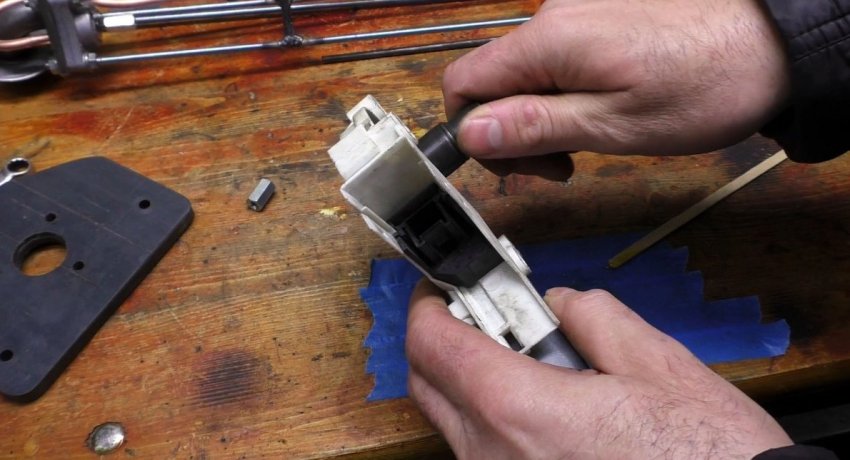

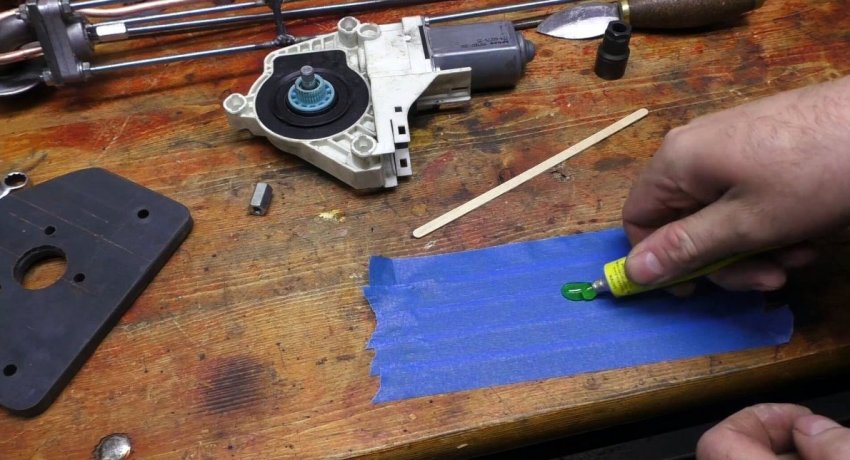

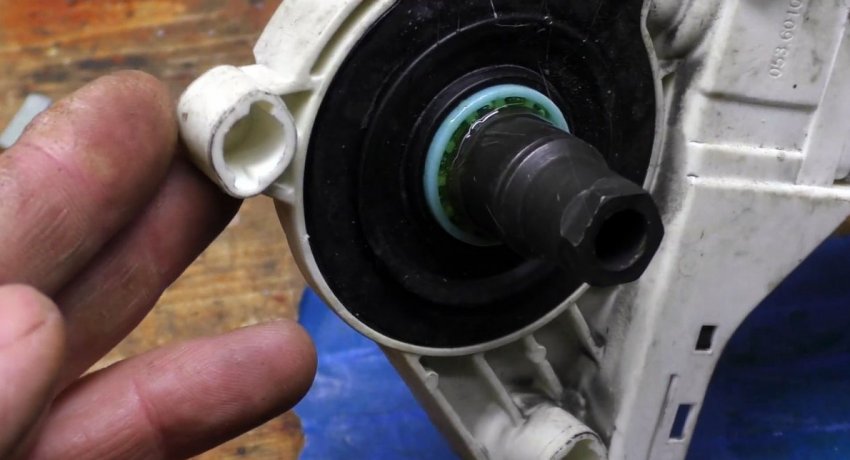

Далее нужно оснастить вал стеклоподъемника переходником под внутреннюю резьбу М6, чтобы соединиться со шпилькой, идущей от насоса. Для этого на его шестерню вклеивается эпоксидной смолой трубка или часть форсунки. Сверху на нее приваривается удлиненная гайка М6.




Далее устанавливается пластиковая плита, затем сам привод. Центральную шпильку нужно будет законтрить, так как она может выкручиваться при вращении. Трубка подачи крепится к каркасу стяжкой.

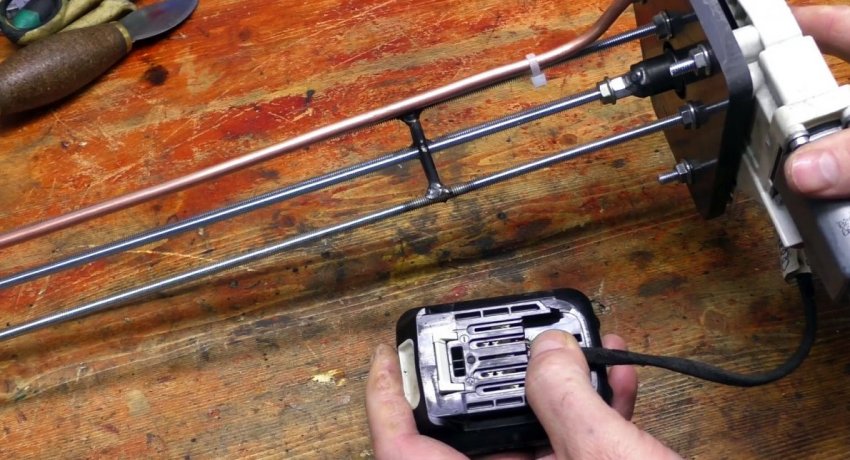

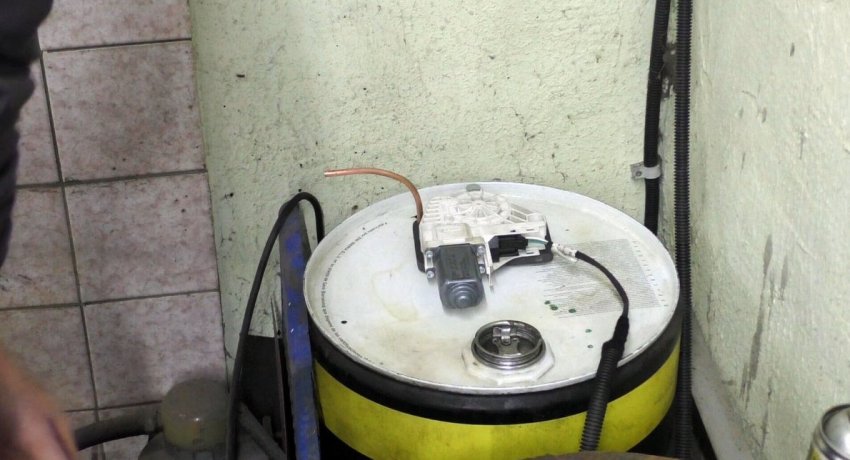

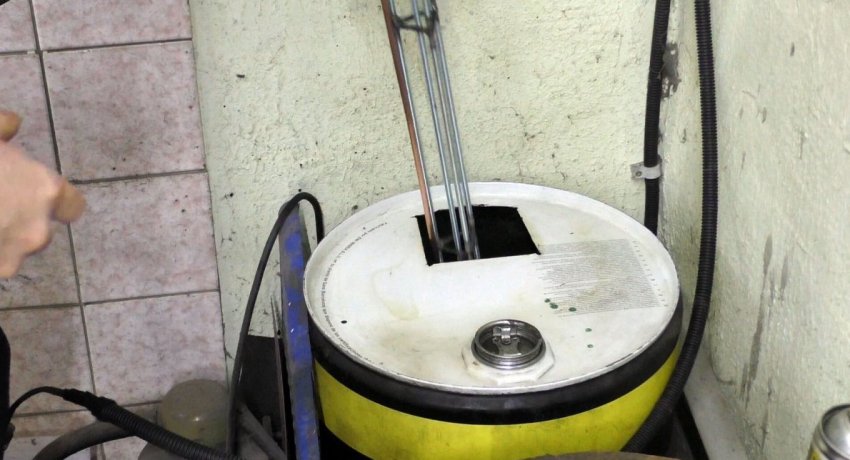

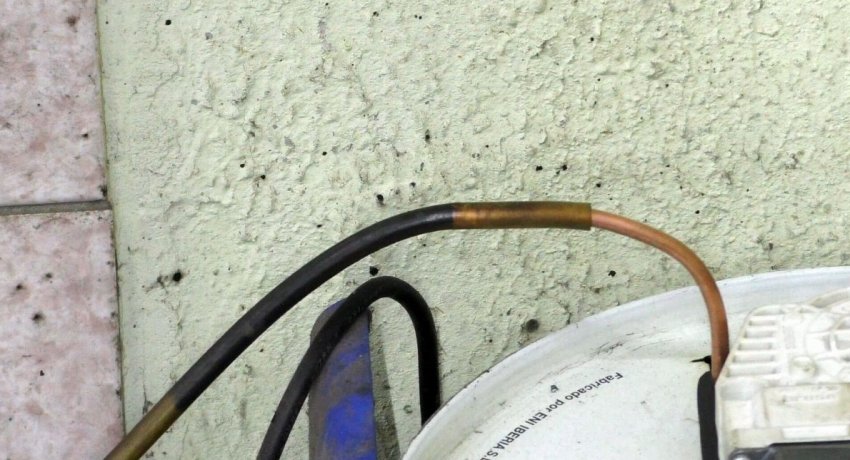

Далее насос погружается в емкость с переработкой. Его питание осуществляется блоком 12 В через регулятор оборотов, на котором скорость подкачки масла выставляется под мощность печки.
