Как сделать аккумуляторную батарею 9 В с зарядкой от USB - «Сделай сам»

Литиевый аккумулятор 3,7 В - http://ali.pub/5dusue [h2]Как сделать аккумуляторную батарею типа «Крона»...[/h]
Как сделать аккумуляторную батарею 9 В с зарядкой от USB - «Сделай сам»

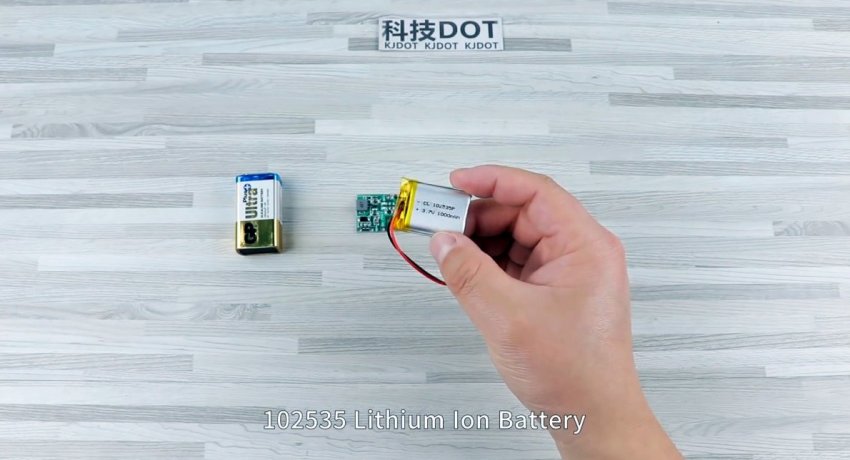

Литиевый аккумулятор 3,7 В - http://ali.pub/5dusue



Как сделать аккумуляторную батарею типа «Крона» с зарядкой от 5 В


Удаляем оплетку со старой батарейки.

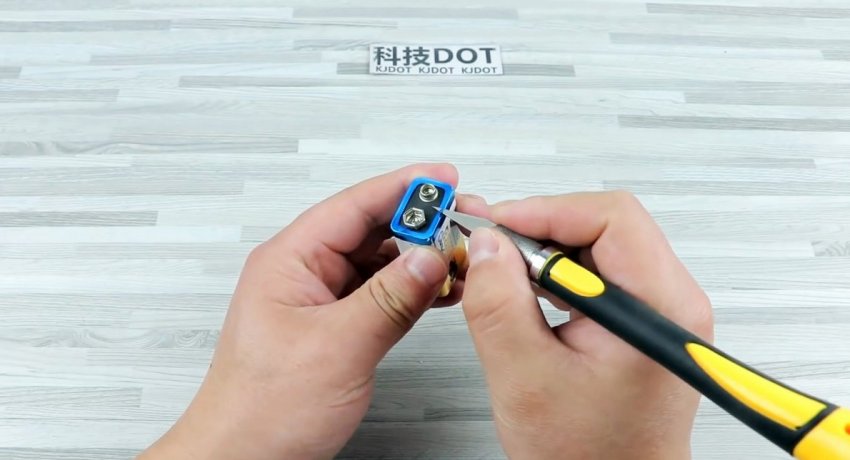

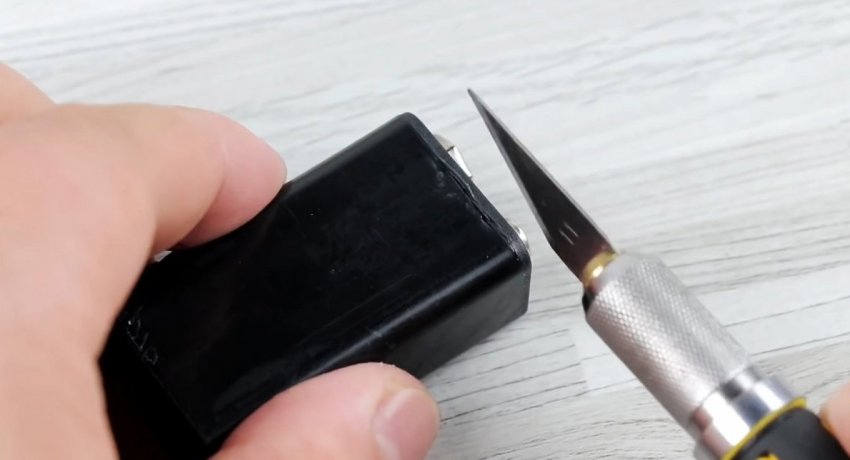

Вскрываем корпус аккуратно при помощи острого скальпеля.

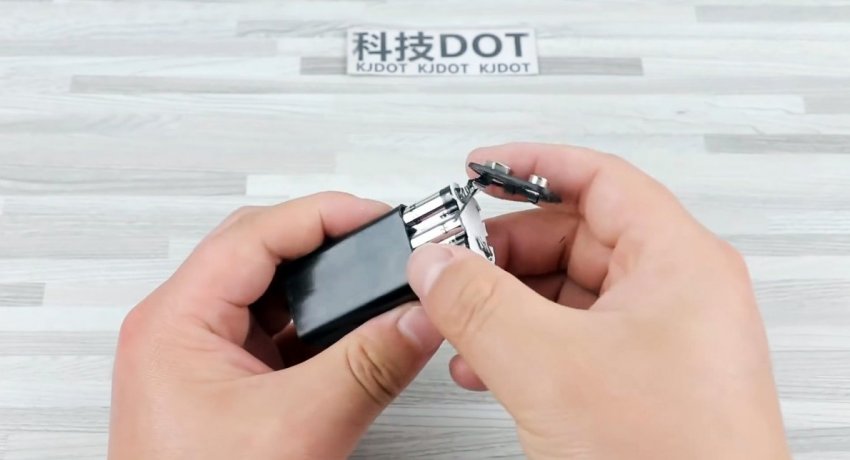

Внутренности утилизируем. Нам нужен сам пластиковый корпус с колодкой.

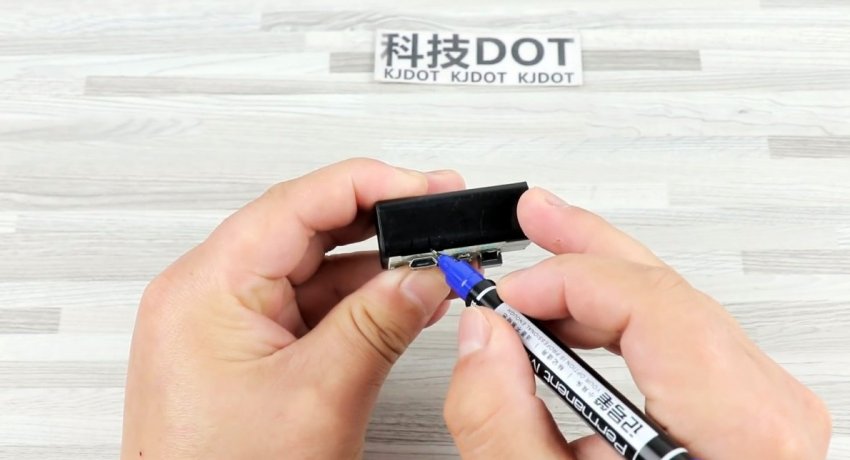

Размечаем корпус под разъем платы.

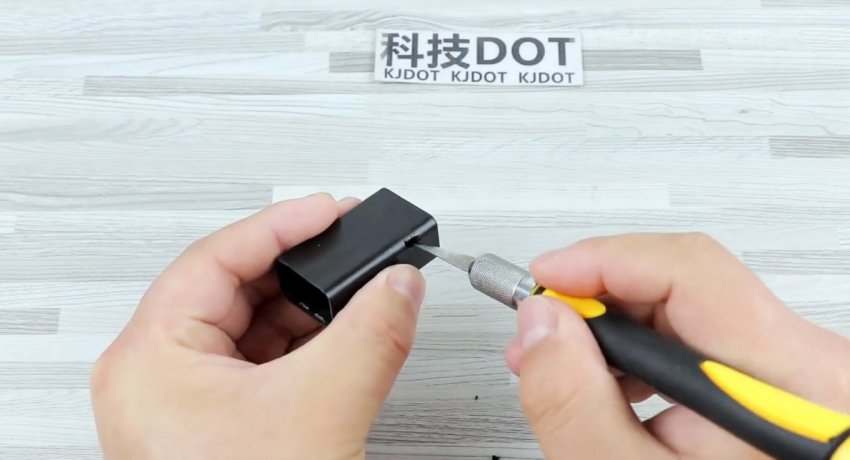

Вырезаем окно: сначала прожигаем паяльником, затем формуем острым скальпелем.

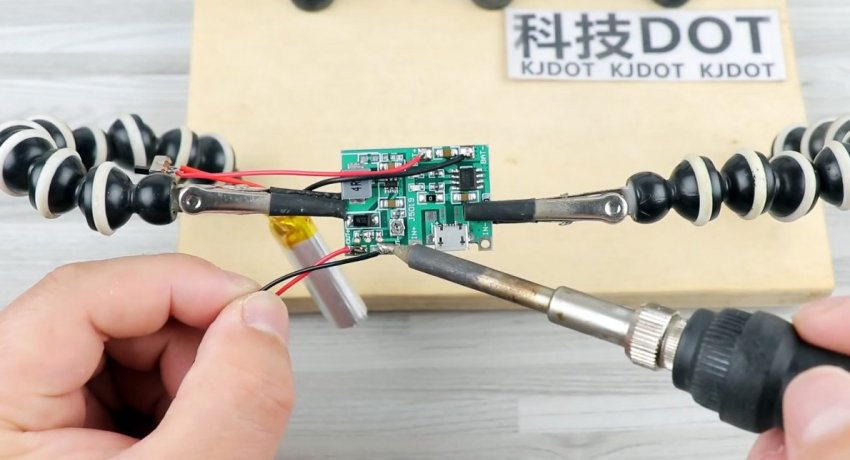

Припаиваем провода к плате. На ней есть все обозначения. От выхода преобразователя припаиваем сразу к колодке, а контакты от аккумулятора припаиваем к аккумулятор только через переключатель.

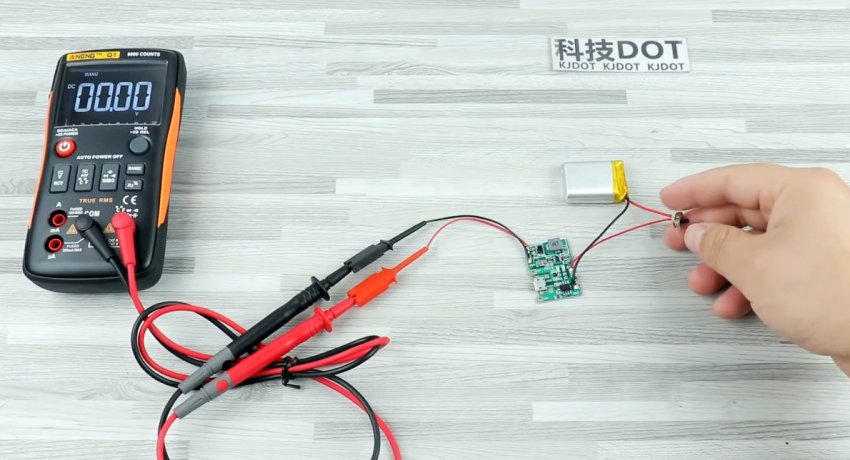

Проверяем работу мультиметром. При включенном переключателе, на колодке должно выходить 9 Вольт.

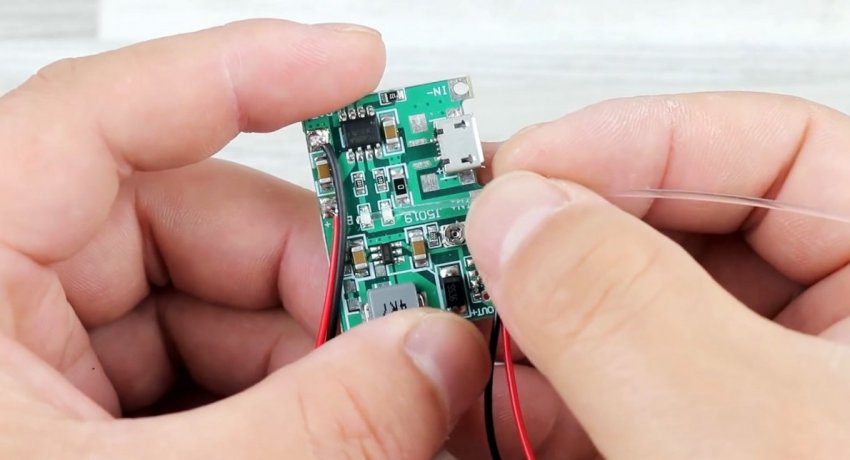

К светодиодам на плате, супер клеем, приклеиваем световод.

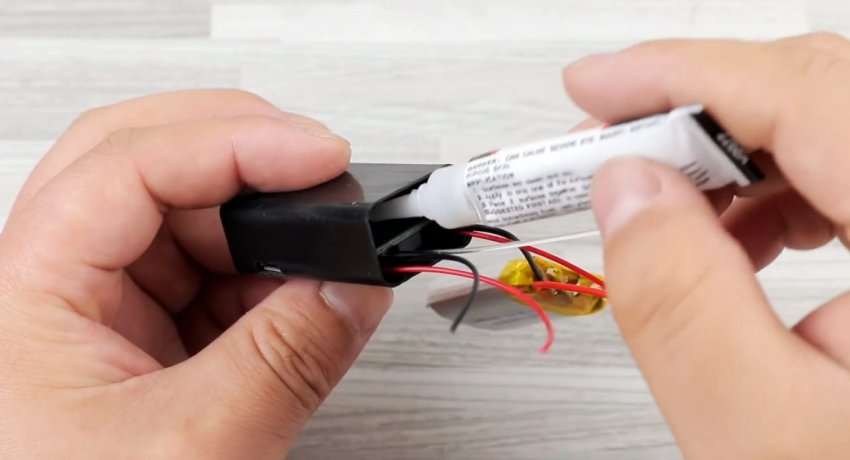

Вклеиваем плату в корпус.

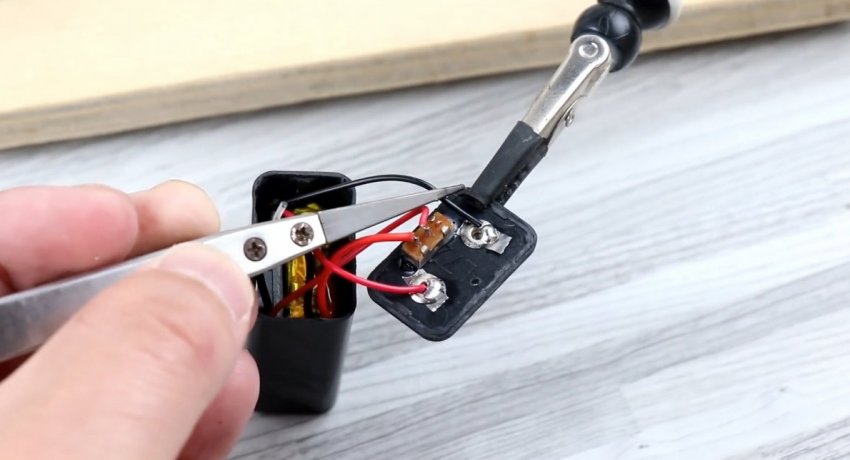

В колодке делаем вырез под переключатель и отверстие под световод. Вклеиваем переключатель.

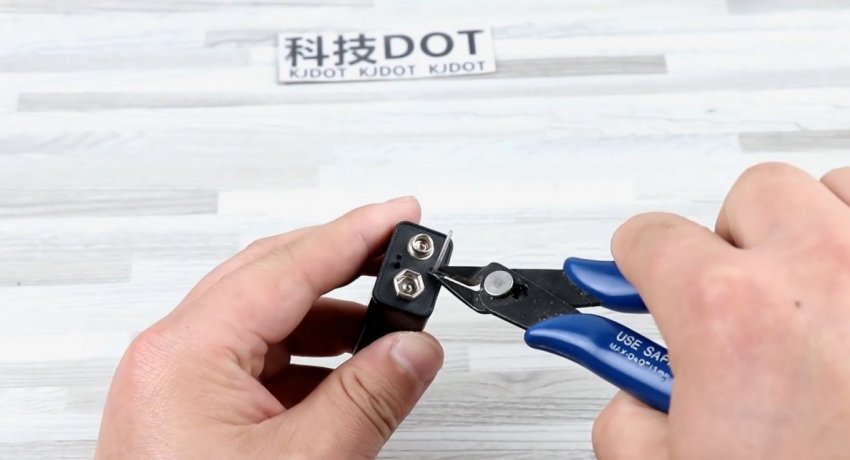

Приклеиваем колодку к корпусу. Световод откусываем.

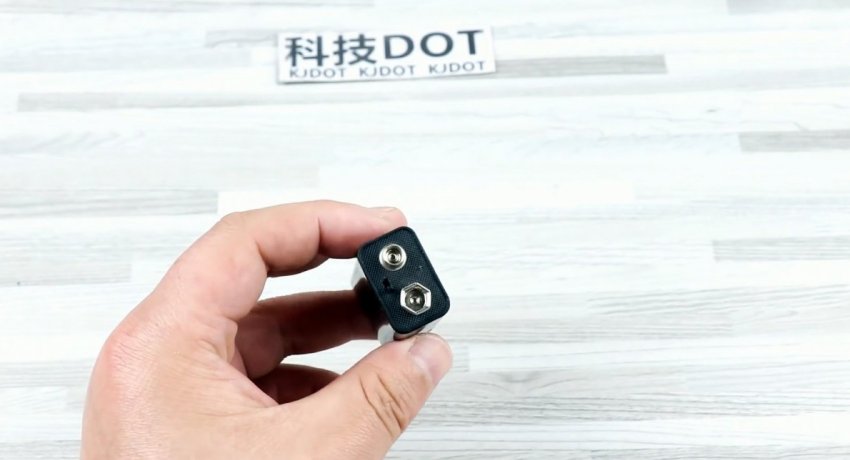

Наша аккумуляторная батарейка 9 В типа «Крона» готова.

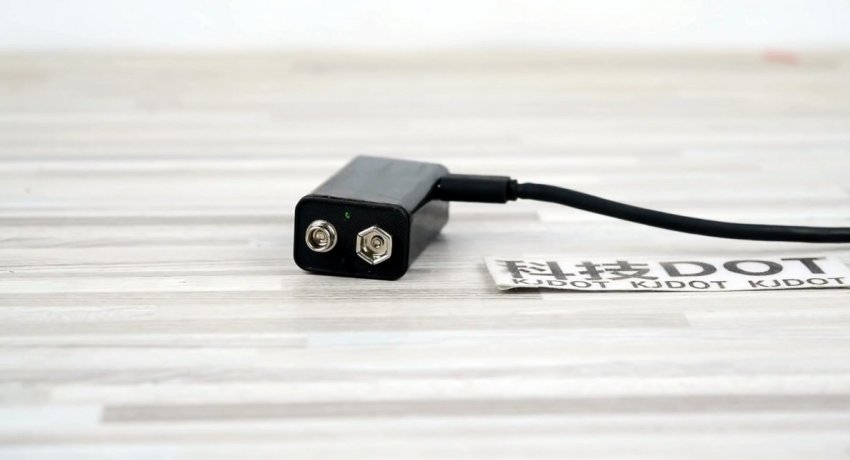

Можно поставить на зарядку.


Красный светодиод горит когда идет зарядка, зеленый - когда она завершена.

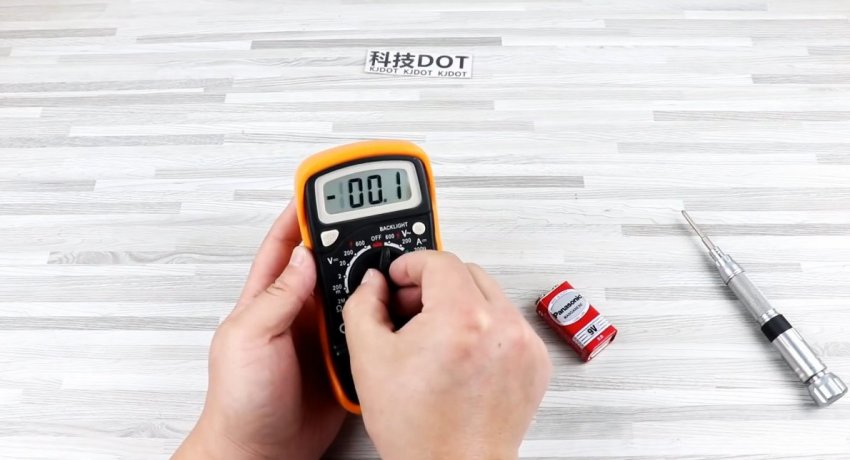

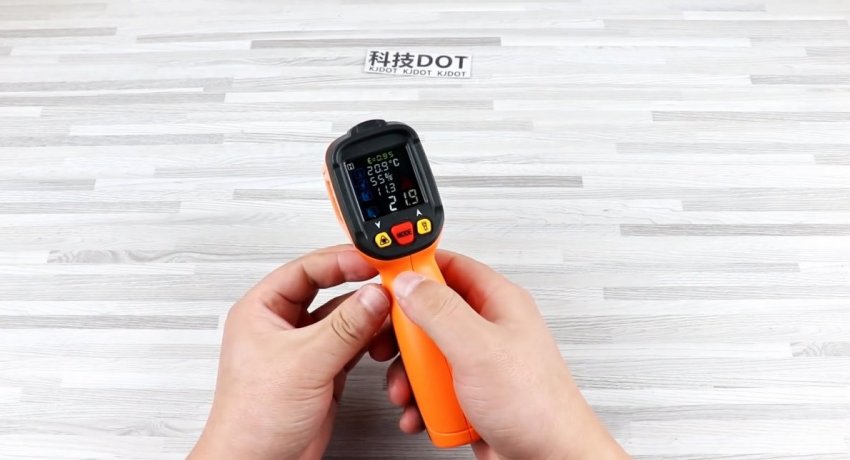

Теперь можно проверить на деле.



Переключатель служит для отключения преобразователя от аккумулятора, так как он даже в холостом режиме потребляет незначительный ток. И при длительном простое прибора где установлена батарея, его необходимо отключить.

Смотрите видео
