Как разметить трубу для точной обрезки под сварку колена 90 градусов - «Сделай сам»

---

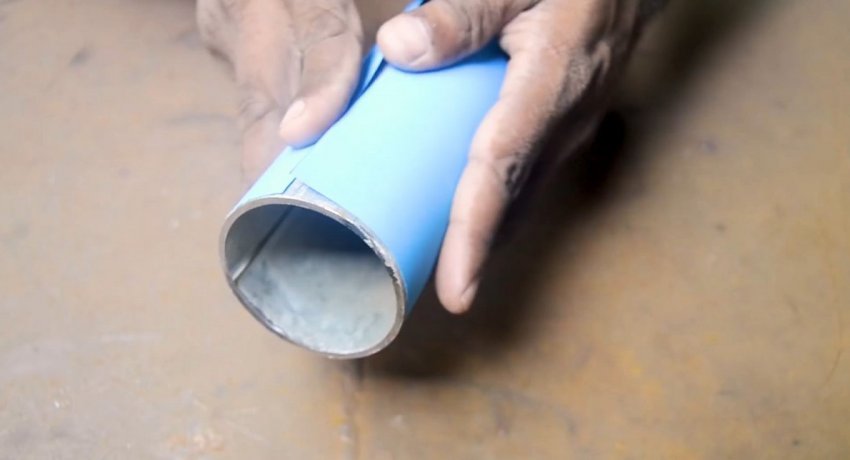

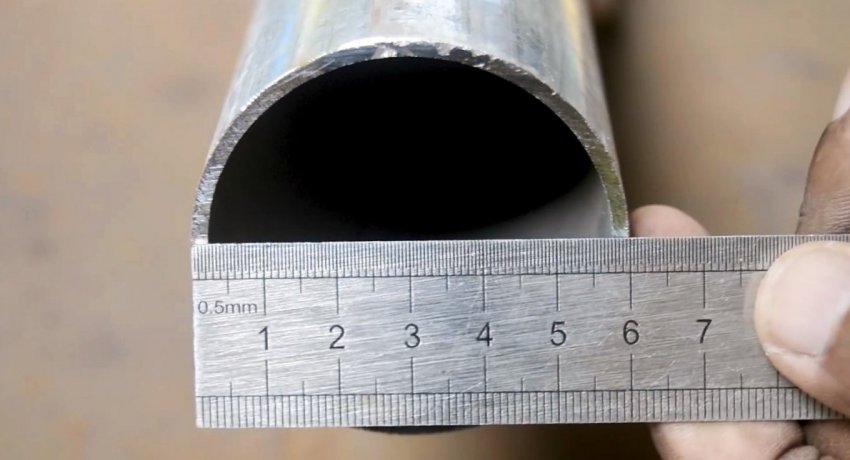

Далее замеряется диаметр трубы.

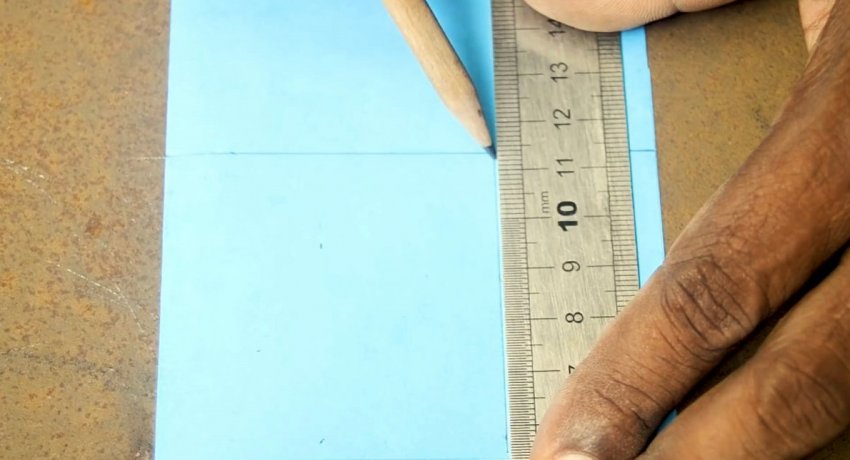

В данном случае получается 60 мм. Подготовленный лист складывается пополам, и на нем проводится поперечная линия на расстоянии от края равном диаметру трубы, то есть 60 мм.


Отмеченная область разбивается на 3 части двумя продольными линиями. Они проводятся с отступом с боков на расстояние радиуса трубы, то есть по 30 мм.

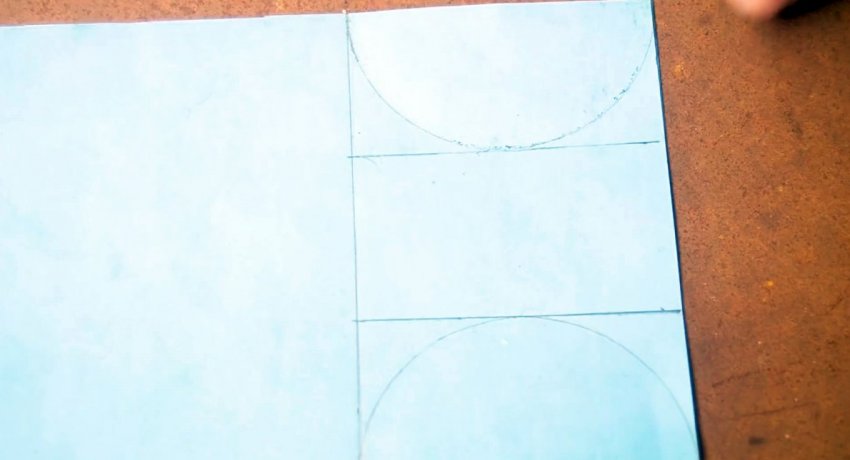

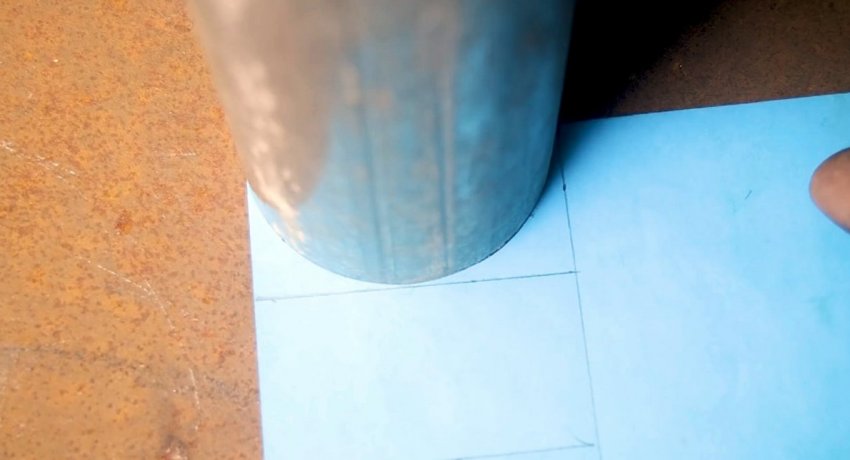

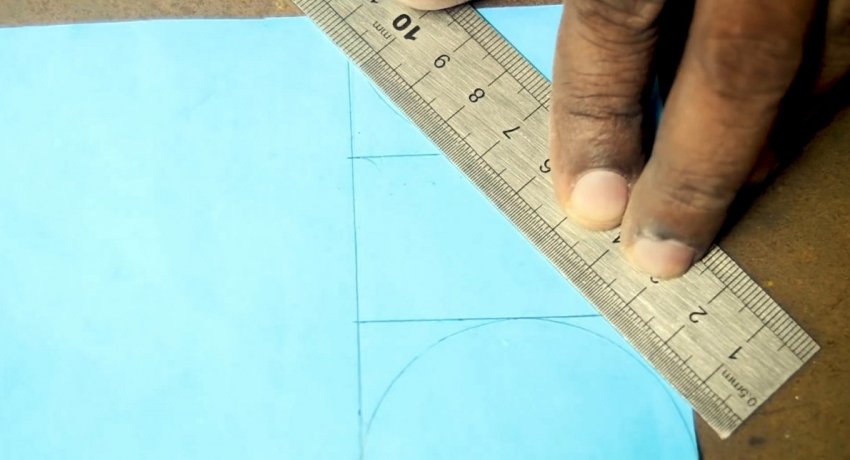

Далее необходимо вписать в боковые прямоугольники полукруг, для этого к ним приставляется торец трубы и обводится. Затем нужно провести косую линию под линейку, как на фото.

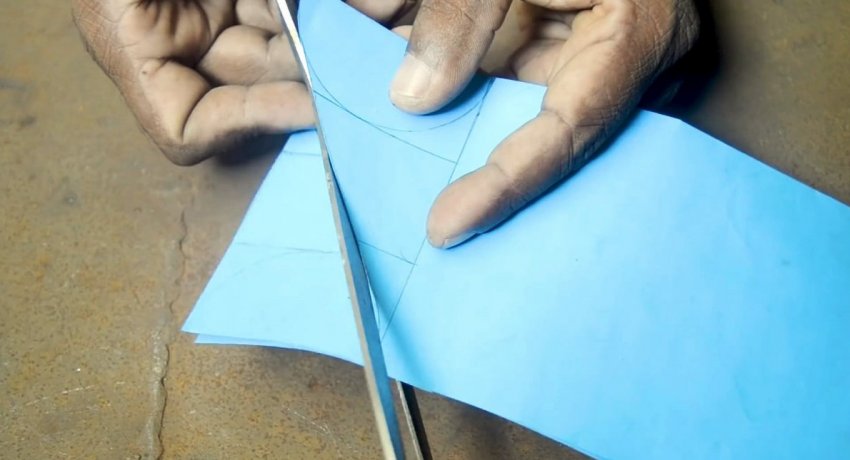

Теперь остается срезать угол разметки по линии и очертанию кругов.

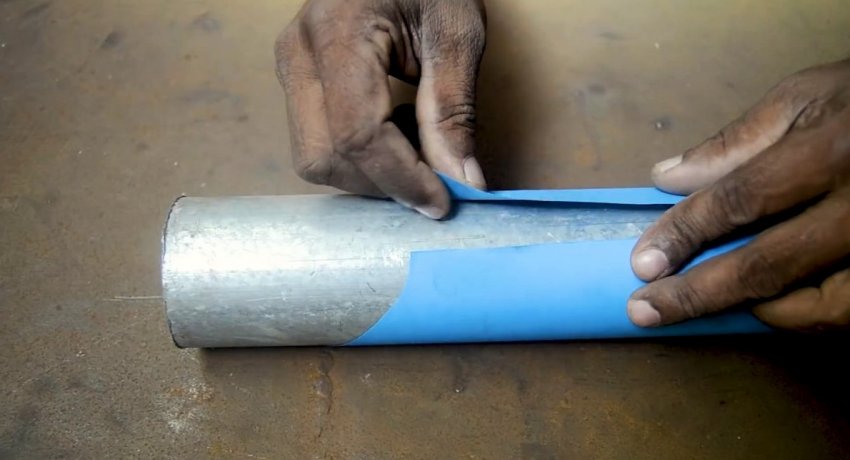

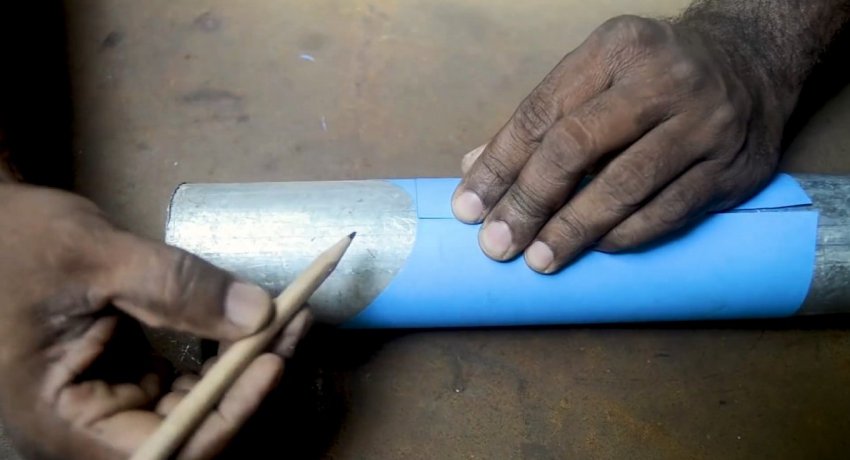

В результате получаем шаблон. Его нужно обернуть вокруг трубы и обвести. Если потом ее обрезать по этой линии, то стыкуя края заготовок, получим идеальное колено 90°.

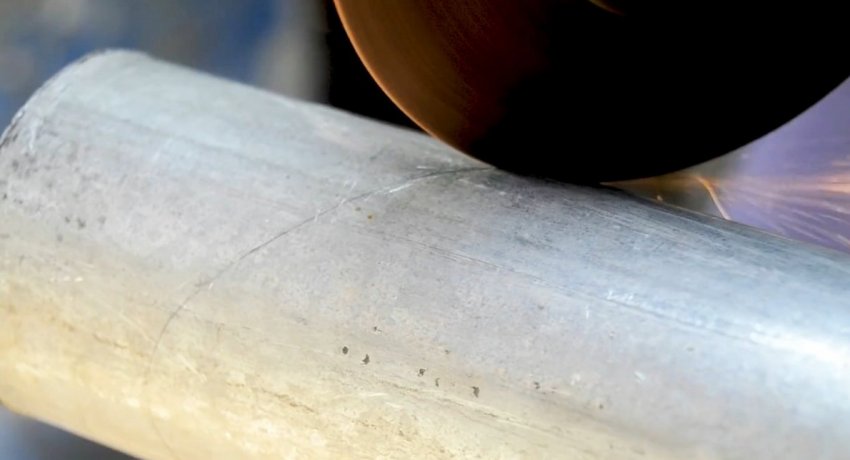

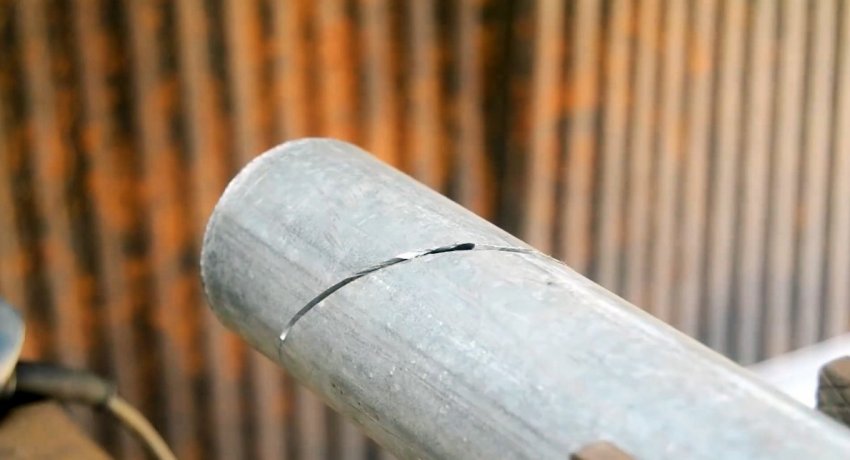

Обрезаем болгаркой по линии.

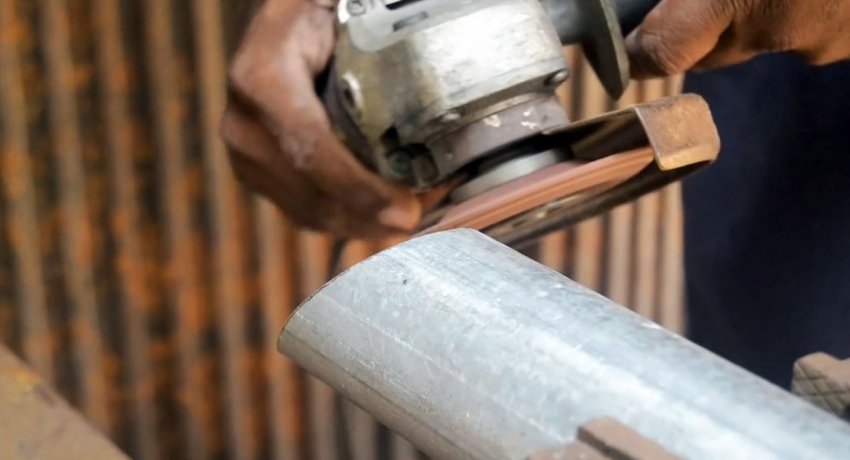

Шлифуем торец.

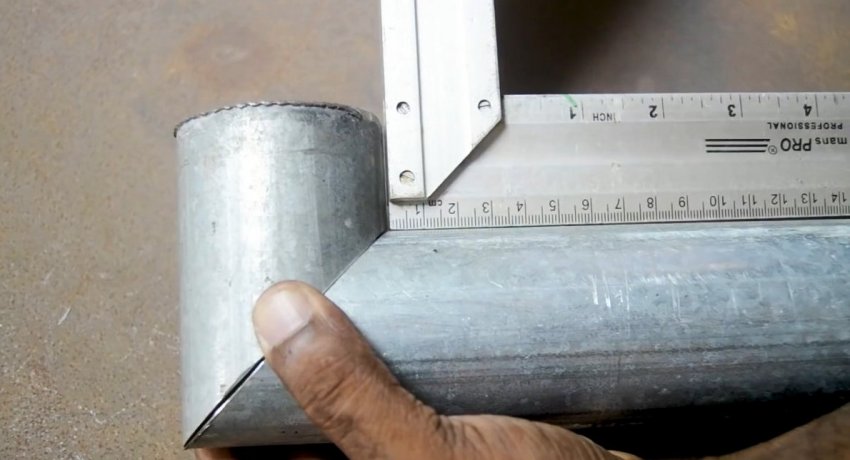

В результате получился идеальный прямой угол.
