Как сварить трубу со скругленным углом под 90 градусов - «Сделай сам»

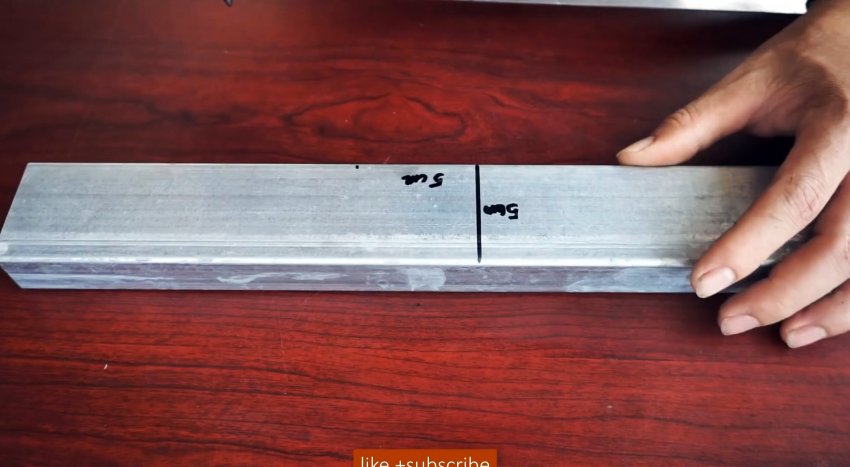

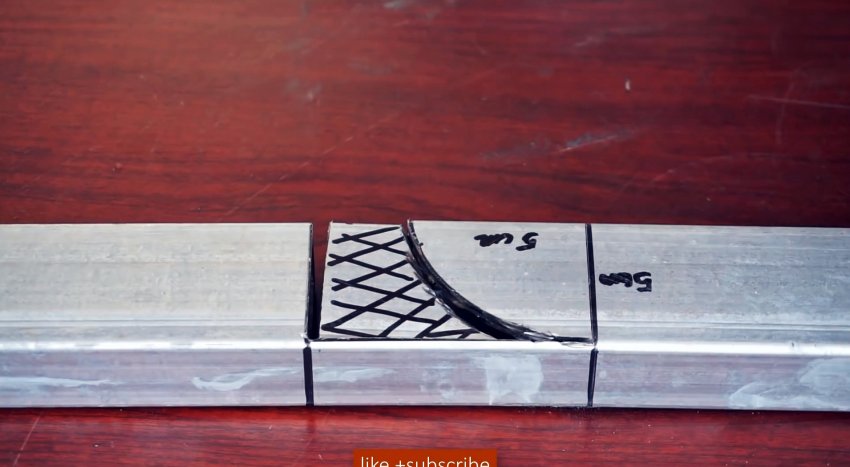

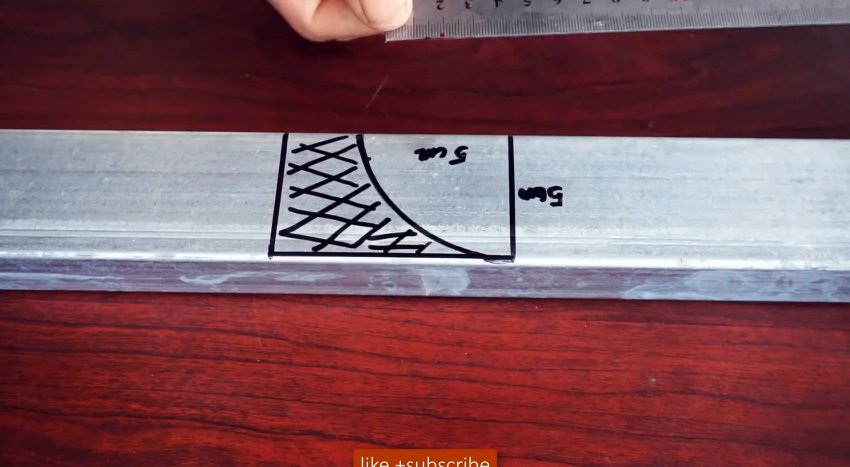

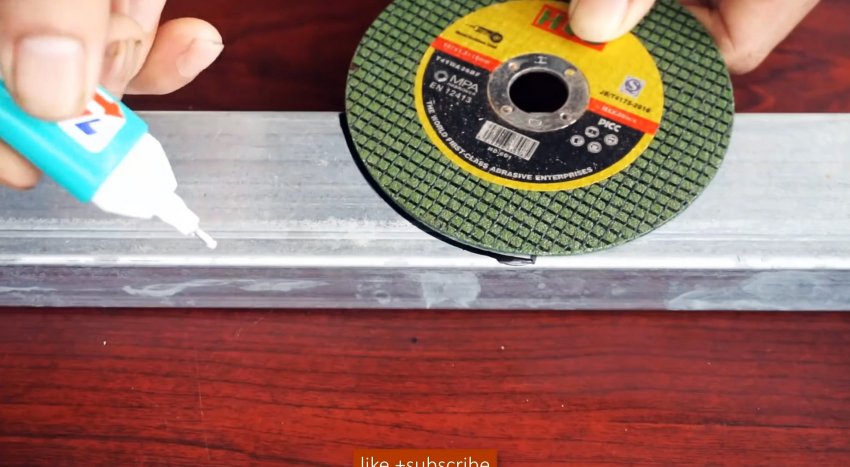

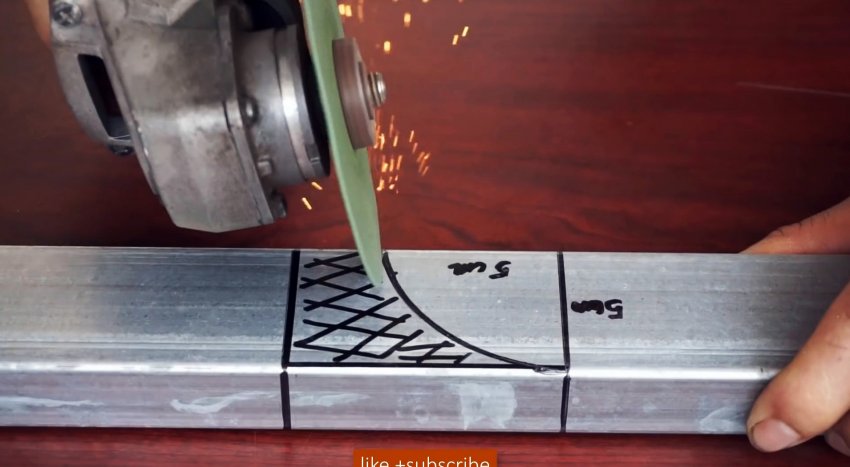

Процесс сварки скругленного угла Скругленный угол формируется особым изгибом одной трубы, а не сваркой двух как стандартный прямой. Для этого на ней необходимо начертить поперечную линию с помощью угольника. Затем со стороны будущего внутреннего угла от этой линии отмечается точка на расстоянии ширины трубы. В данном случае это 5 см, так что и метка ставится с отступом 5 см. Теперь нужно развести циркуль на 5 см, и соединить точку и край линии, нарисовав четверть круга. Далее необходимо отметить за этой точкой вторую, на отдалении от линии равным расстоянию нарисованной окружности. Можно просто взять диск от болгарки с таким же округлением, приложить его к нарисованной дуге, и поставить метки по ее краям. Затем он устанавливается одной точкой на начало линии, и прокатывается по трубе. В месте касания второй его точки ставится нужная нам метка. Высчитать это расстояние можно и математически, используя формулу длины окружности «P=2?r». Где r – это радиус круга, который в нашем случае всегда равен ширине трубы. Расстояние, которое нужно отступить от линии, будет равным четверти высчитанной по формуле окружности. По последней метке на трубе рисуется еще одна поперечная линия под угольник. Теперь нужно заштриховать часть трубы, как на рисунке. Аналогично делаете с другой стороны трубы. Заштриховать нужно будет и короткий прямоугольник на боковой стенке. Размеченная заштрихованная часть трубы отрезается. Края среза нужно зашлифовать. После этого труба сгибается. Она будет сопротивляться, так что ее можно подбить молотком и придержать для прихватки сваркой. Далее стык заваривается сплошным швом. Смотрите видео Как соединить профильные трубы в 3 угла под 90 градусов без сварки - https://sdelaysam-svoimirukami.ru/7694-kak-soedinit-profilnye-truby-v-3-ugla-pod-90-gradusov-bez-svarki.html
