Как сделать мини электропаяльник 3,7 В с быстрым нагревом жала - «Сделай сам»
У обычного электропаяльника жало имеет небольшую контактную поверхность со спиралью. В результате существенная часть тепла уходит мимо на подогрев корпуса. Предлагаем конструкцию самодельного паяльника,...
![Как сделать мини электропаяльник 3,7 В с быстрым нагревом жала - «Сделай сам»](/uploads/posts/2024-07/medium/kak-sdelat-mini-jelektropajalnik-37-v-s-bystrym-nagrevom-zhala-sdelaj-sam-1.jpg)
У обычного электропаяльника жало имеет небольшую контактную поверхность со спиралью. В результате существенная часть тепла уходит мимо на подогрев корпуса. Предлагаем конструкцию самодельного паяльника, нагрев в котором осуществляется в самом наконечнике, поэтому он набирает рабочую температуру в разы быстрее.
нихромовая нить 0,1 мм;
термостойкий кембрик;
термоскотч;
тонкая медная проволока.
Процесс изготовления паяльника

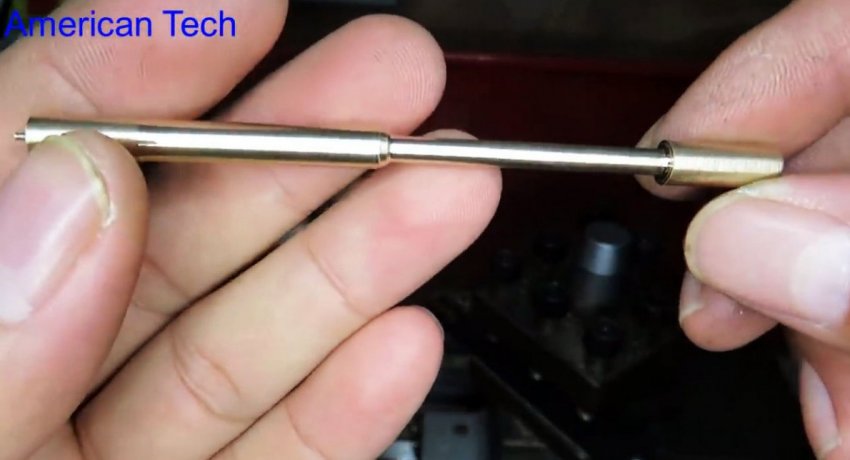

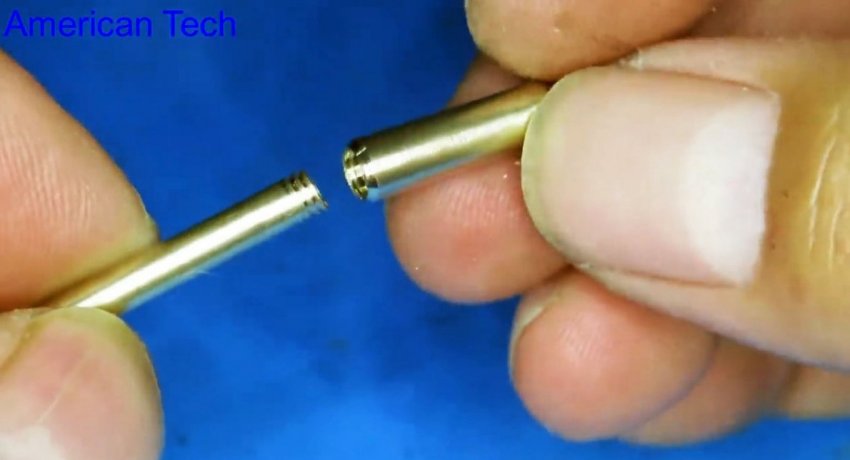

Из латунного стержня на токарном станке вытачиваем тонкую полую трубку с наружной резьбой по краям. Это будет корпус паяльника. Одна резьба делается мелкой для соединения с жалом, а вторая большой для прикрепления ручки. На последнем витке меньшей резьбы нужно сделать прорезь.

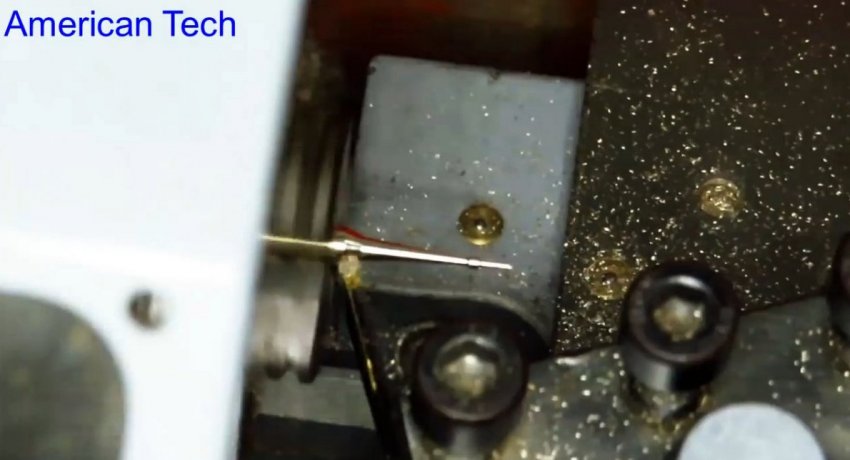

Также вытачивается жало.

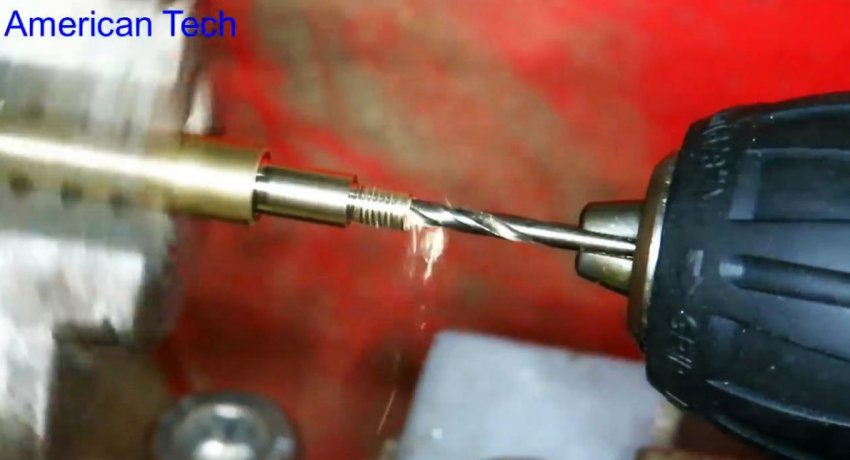

Перед его острым наконечником нужно оставить 2-3 см прутка, просверлить его, и нарезать внутреннюю резьбу для вкручивания корпуса.

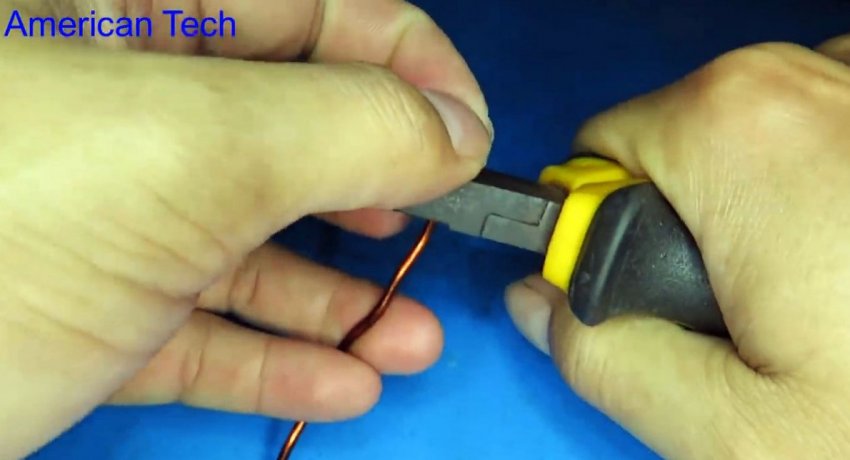

После этого нужно откусить 10-20 мм толстой медной проволоки, и поместить ее в термостойкий кембрик.
Это будет деталь для намотки нити, она должна полностью помещаться в полость в жале.

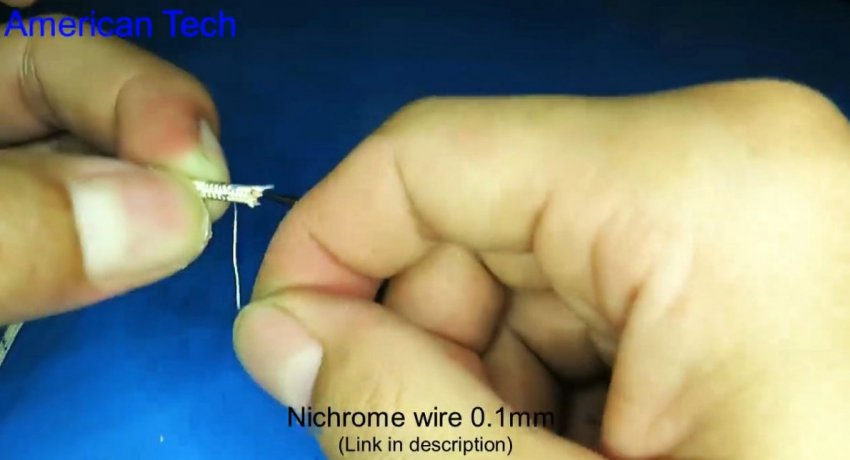

Далее соединяем кусок тонкой медной проволоки и нихромовую нить.

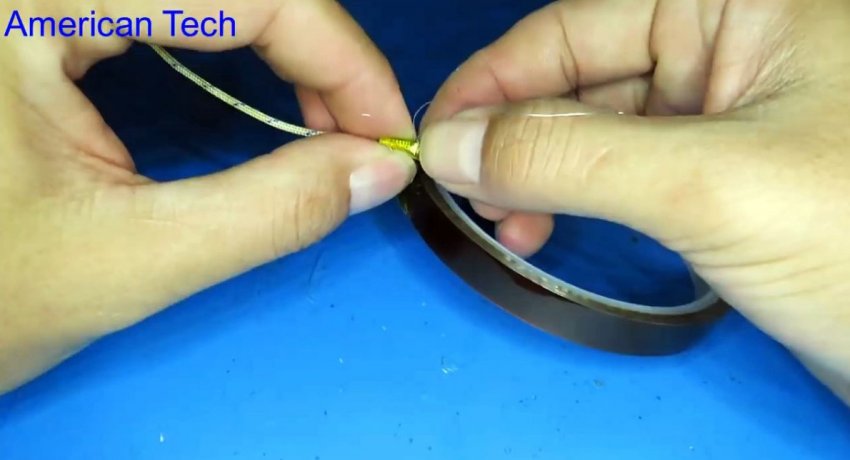

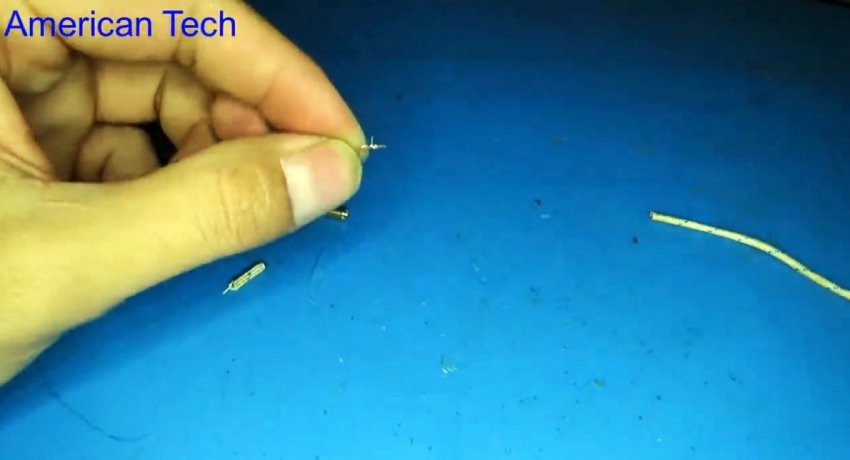

Проволока пропускается в кембрик. Нить же наматывается на ранее сделанную изолированную заготовку, и фиксируется термоскотчем.

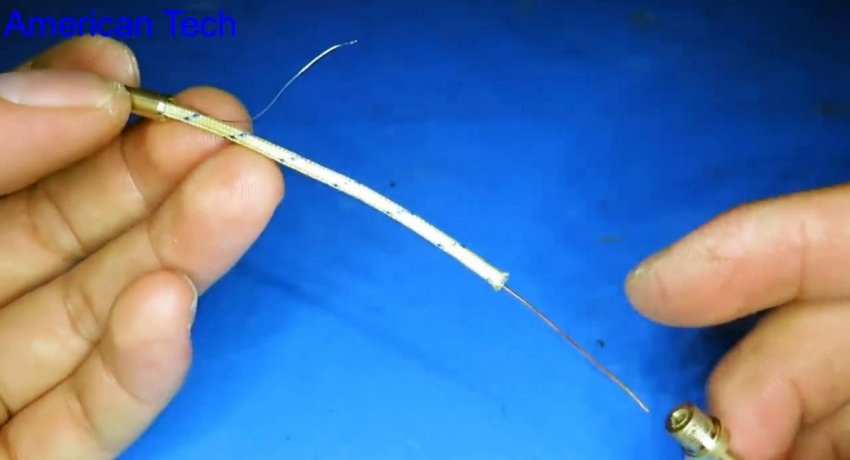

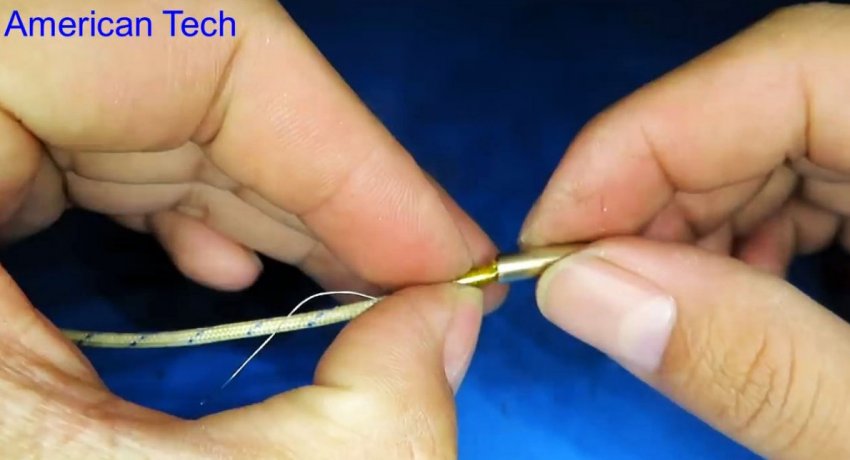

Затем спираль вставляется в жало, а на кембрик с проволокой надевается корпус паяльника.

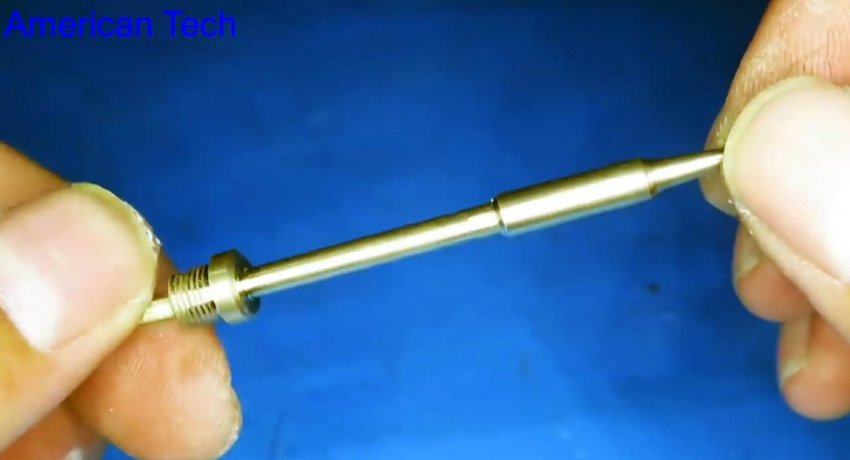

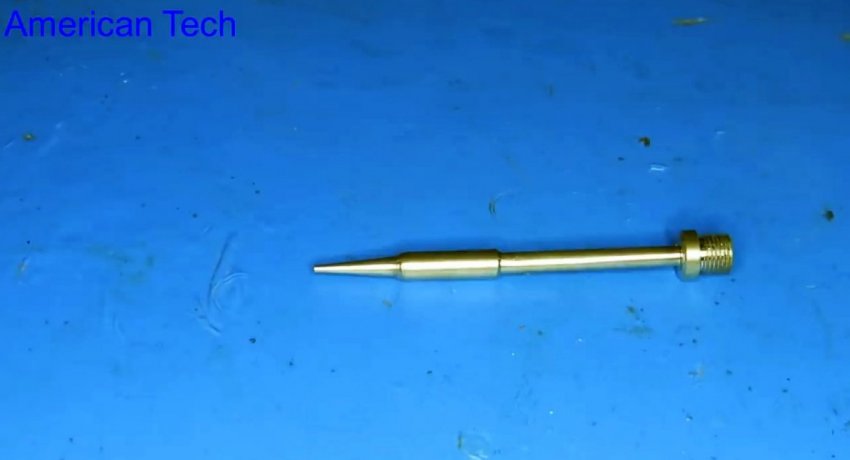

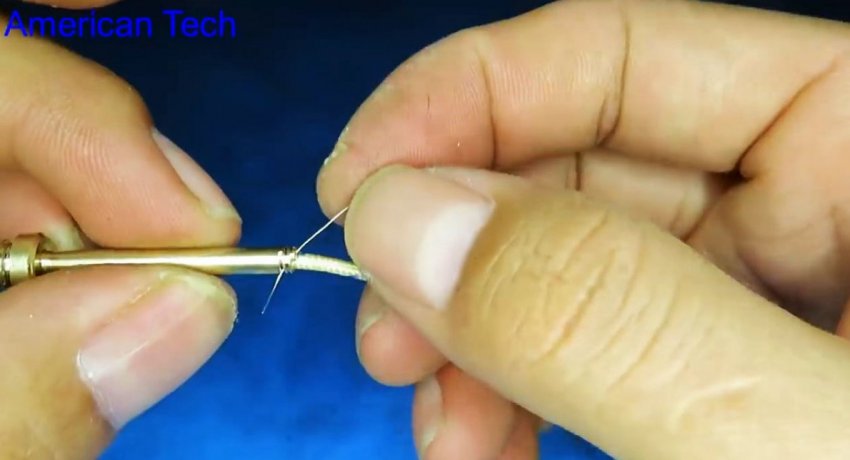

Хвост от нитки нужно завести в корпус, и вывести наружу через пропил в резьбе. После этого накручивается жало. Оно зажмет нить, и ее остаток можно будет отрезать заподлицо.

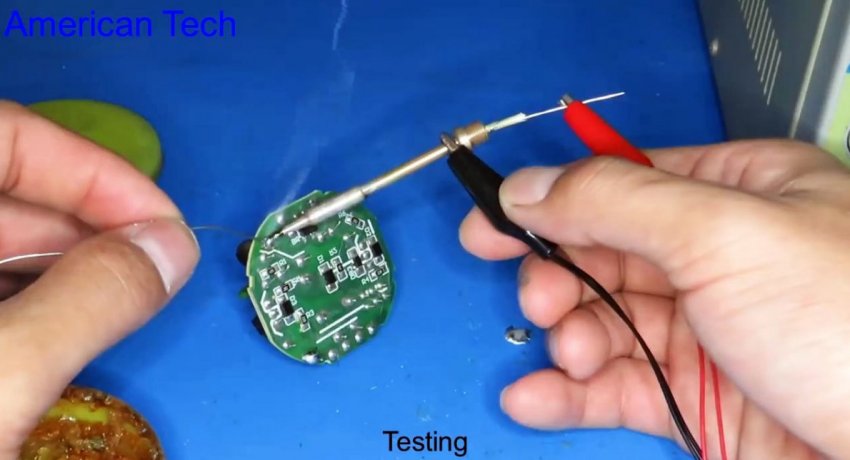

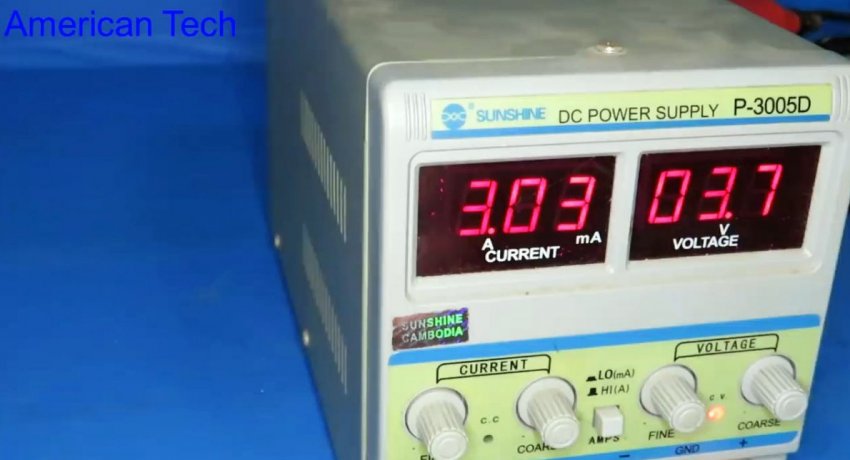

Теперь если подать 3,7 В на корпус паяльника и выходящую из кембрика проволоку, то жало будет очень быстро нагреваться.
Можно использовать в качестве источника питания обычную аккумуляторную батарею, чтобы паяльник был автономным. Остается только сделать для него ручку. Можно даже изготовить ее полой, и вкладывать внутрь батарейку.
