6 интересных и необычных лайфхаков для пайки - «Сделай сам»

Для этой самоделки нужно извлечь графитовый стержень из батарейки. Затем потребуется установить на клеммы аккумулятора 2 провода потолще. На край одного из них подсоединяется стержень. Этот...
6 интересных и необычных лайфхаков для пайки - «Сделай сам»

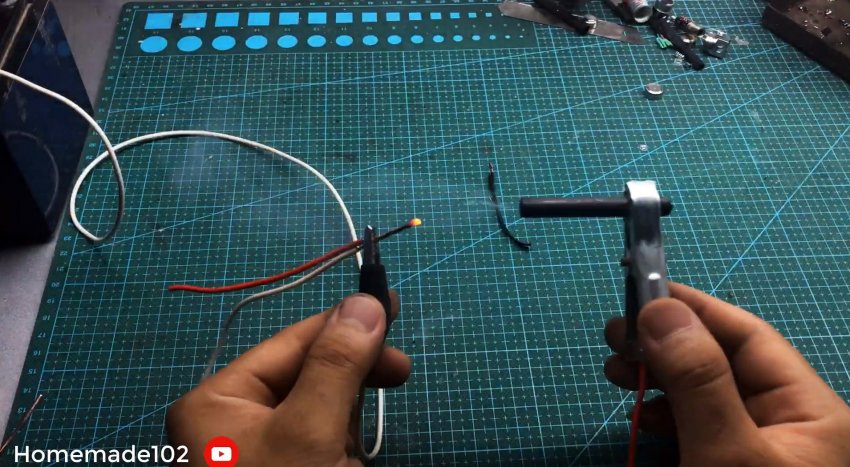

Для этой самоделки нужно извлечь графитовый стержень из батарейки. Затем потребуется установить на клеммы аккумулятора 2 провода потолще. На край одного из них подсоединяется стержень.

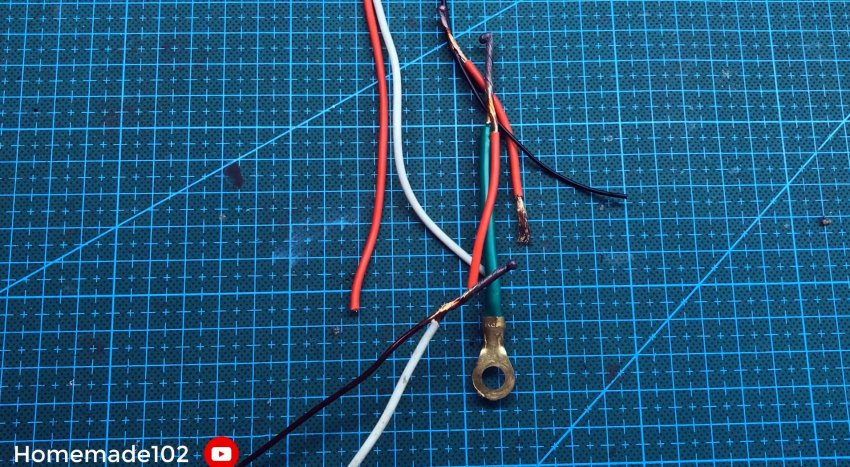

Этот прибор может использоваться для сварки скруток. Провод от минусовой клеммы прикладывается в ее начале, а к краю на несколько мгновений прижимается электрод. В результате скрутка сварится.




2. Инфракрасный паяльник из прикуривателя

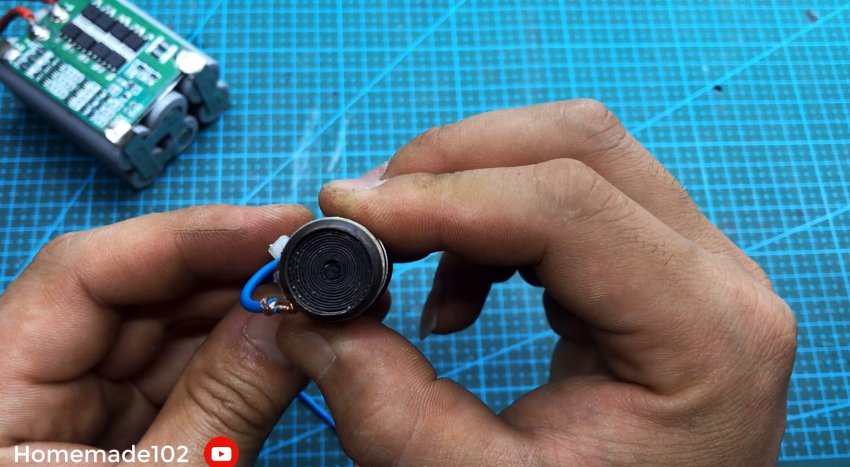

Автомобильный прикуриватель можно использовать, чтобы сделать инфракрасный паяльник для SMD компонентов. Для этого у него срывается наружный кожух. Затем один провод приматывается к чашке нагревательного элемента, а второй к оставшемуся контакту.




Подключается такой паяльник к аккумулятору или блоку питания 12В, можно даже от ПК. Выдаваемого нагревательным элементом жара достаточно, чтобы выполнять пайку SMD компонентов.




3. Жало для импульсного паяльника

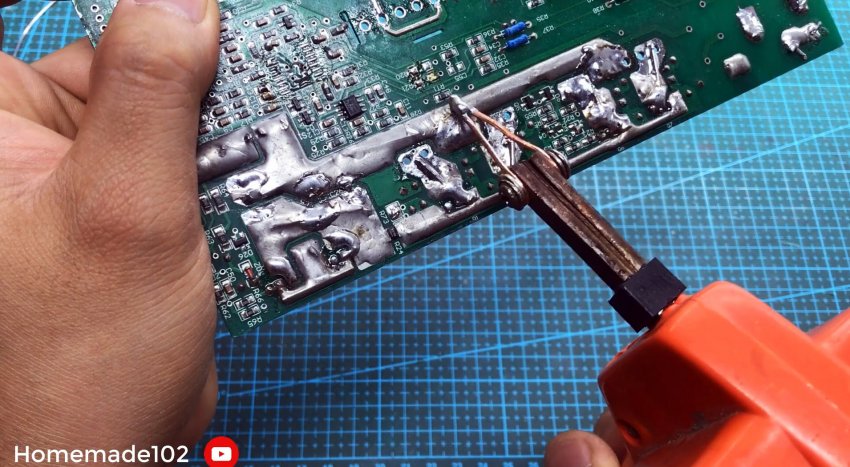

В импульсный паяльник можно установить самодельное жало из медной проволоки. Оно отличается от стандартного наличием витков перед сдвоенным наконечником. За счет массивности, такое жало лучше держит температуру. Кроме этого оно удерживает больше припоя.

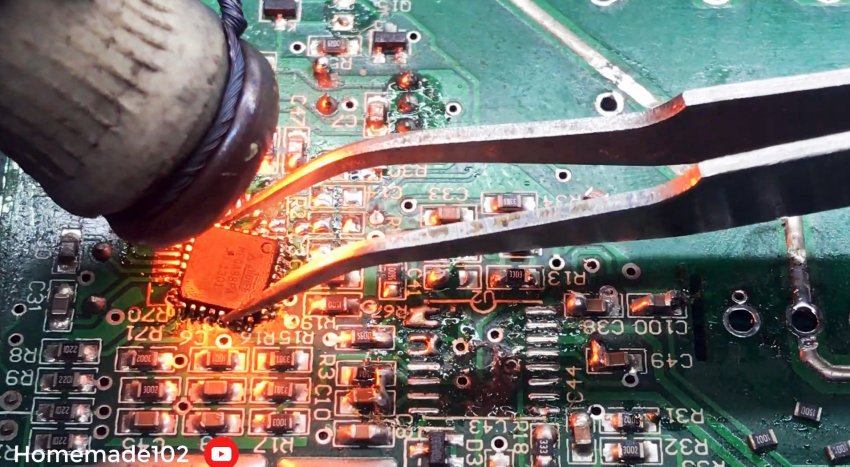

4. Двойное жало для SMD компонентов

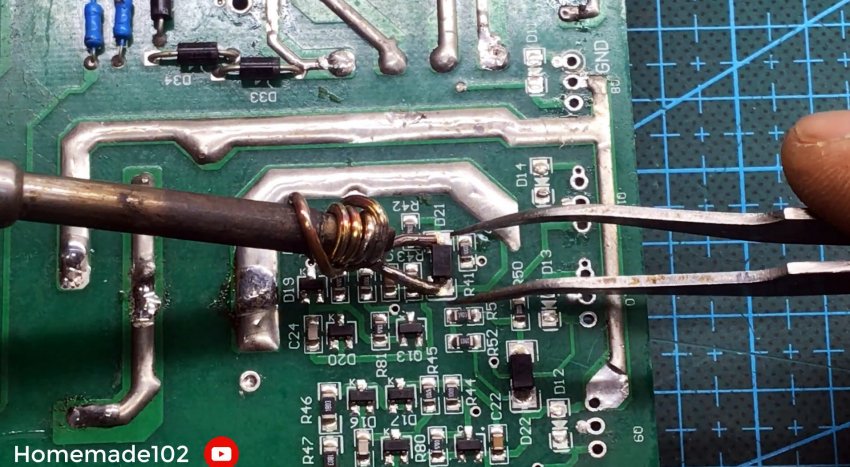

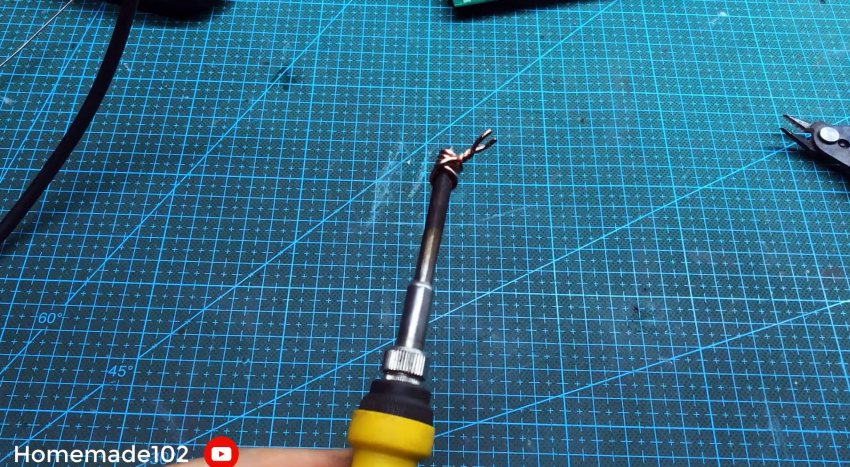

Для одновременной пайки двух ножек SMD компонентов, можно намотать на наконечник паяльника толстую медную проволоку. Ее края разводятся в стороны на нужное расстояние. Получаем 2 жала для пайки.

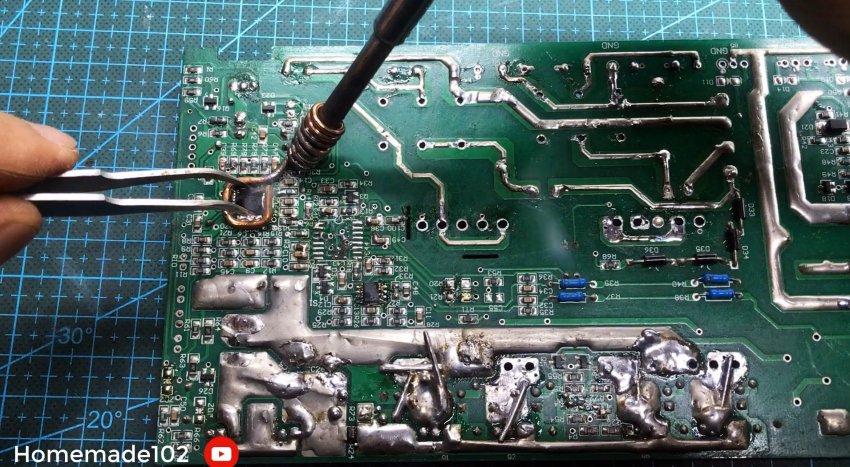

Также можно сформировать из проволоки рамку. Это позволит нагревать равномерно все ножки сложного компонента.

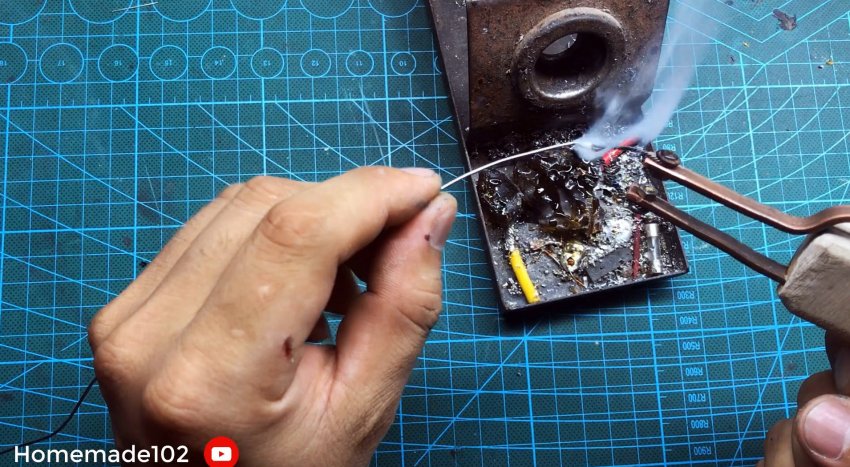

5. Импульсный паяльник своими руками

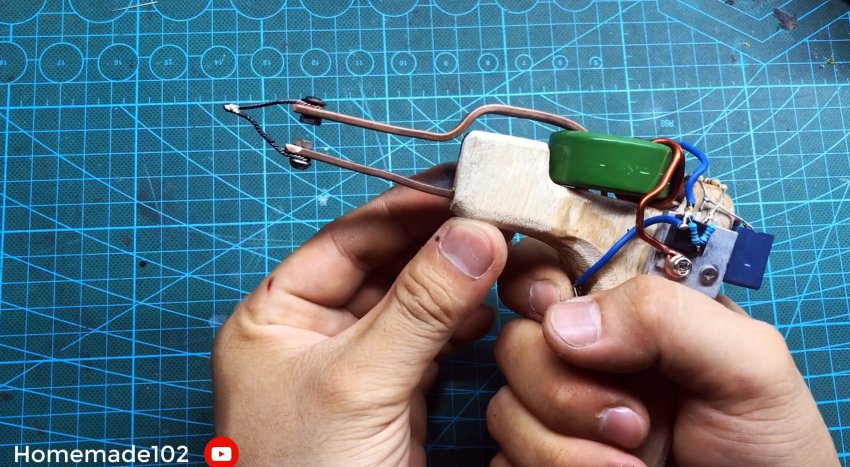

Из фанеры или доски выпиливается 2 половинки корпуса паяльника с пистолетной рукоятью. Затем из медной шины выгибается скоба. Для нее нужно прорезать в корпусе пазы.

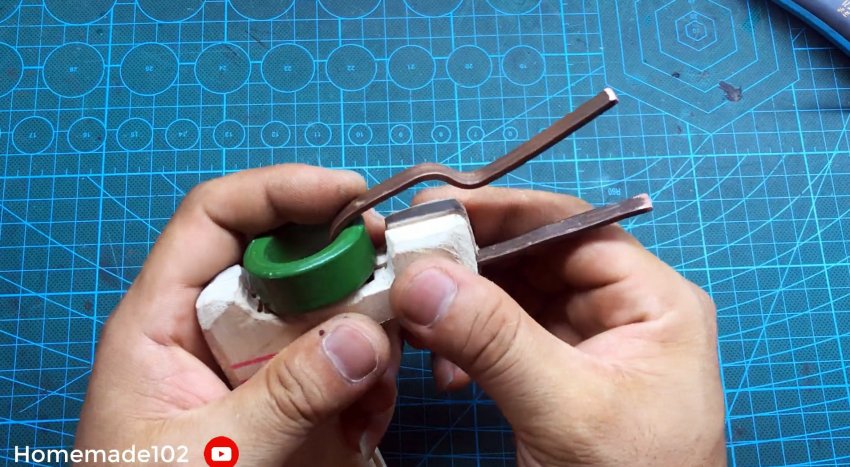

Скоба вставляется в корпус, и на нее надевается круглый ферритовый сердечник для катушки индуктивности. На последнюю наматывается 4 витка медной проволоки 2 мм.

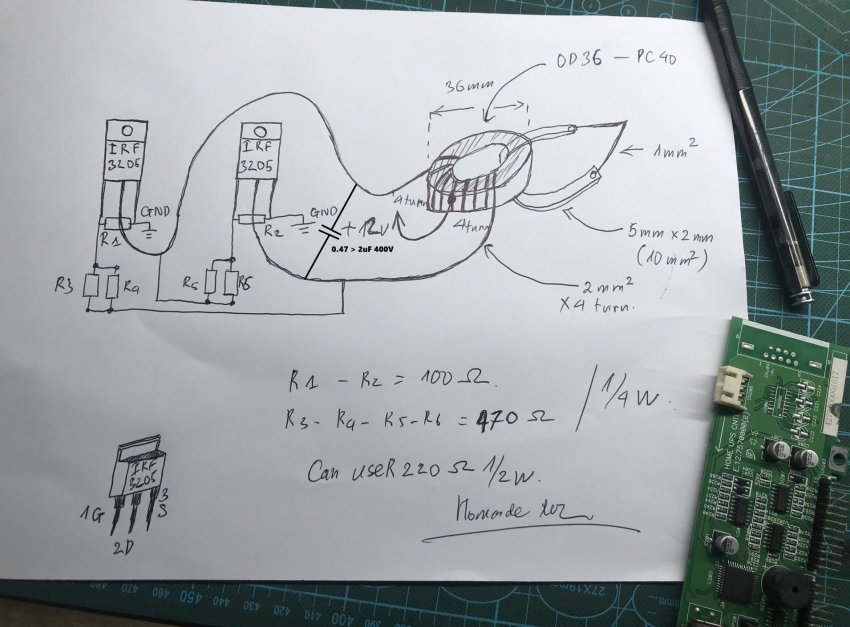

Питание катушки подводим по предложенной схеме с использованием полевых транзисторов IRF3205 и резисторов 470 Ом, 100 Ом. На рукоятку устанавливается контактная кнопка, и жало на шины. В результате получаем мощный паяльник на 12В с мгновенным разогревом.

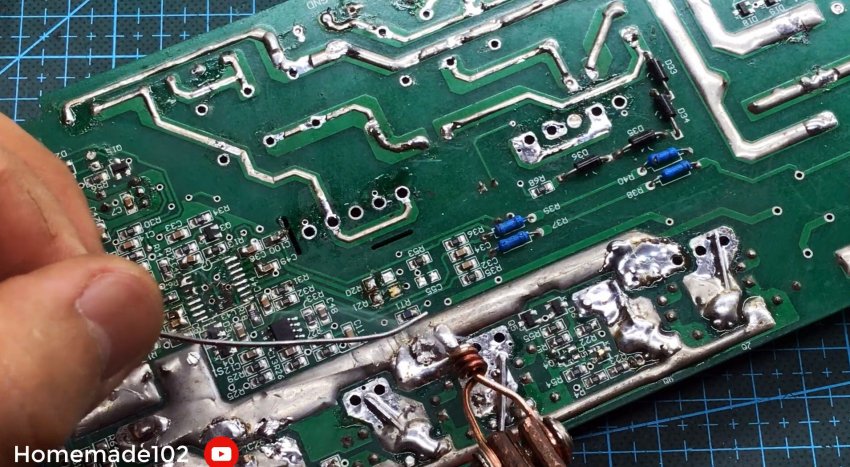

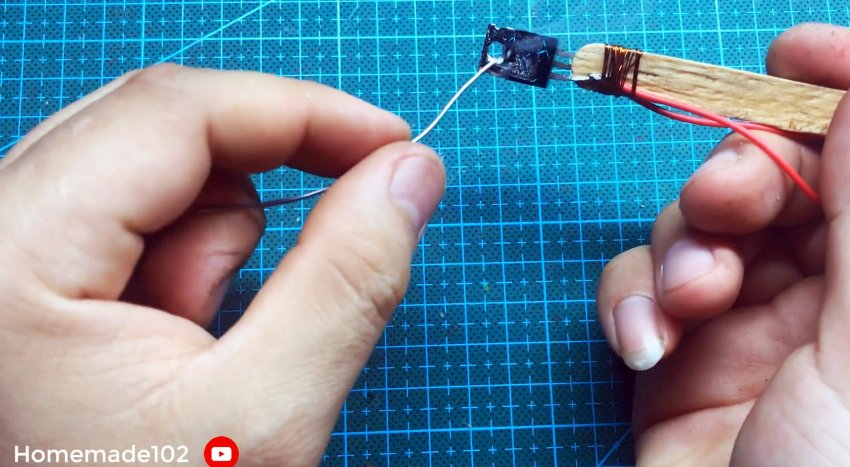

6. Паяльник для лужения из полевого транзистора

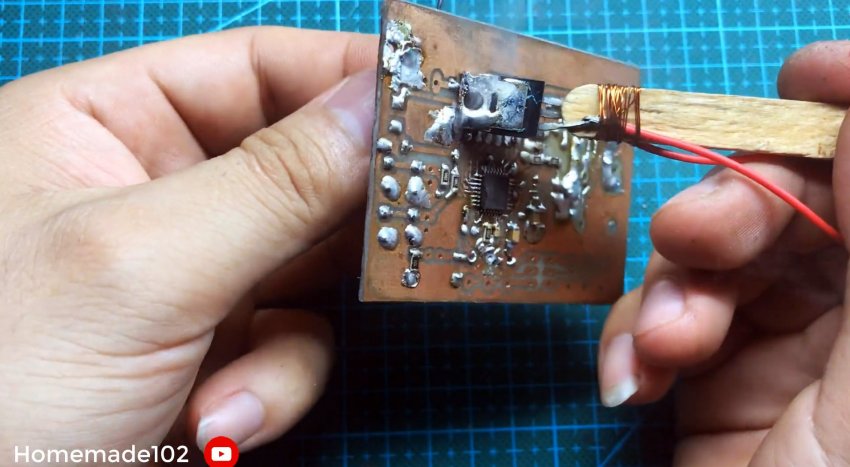

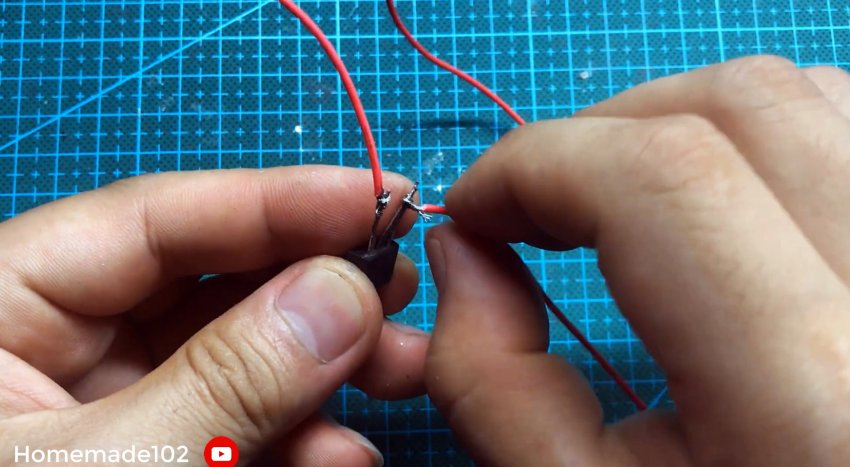

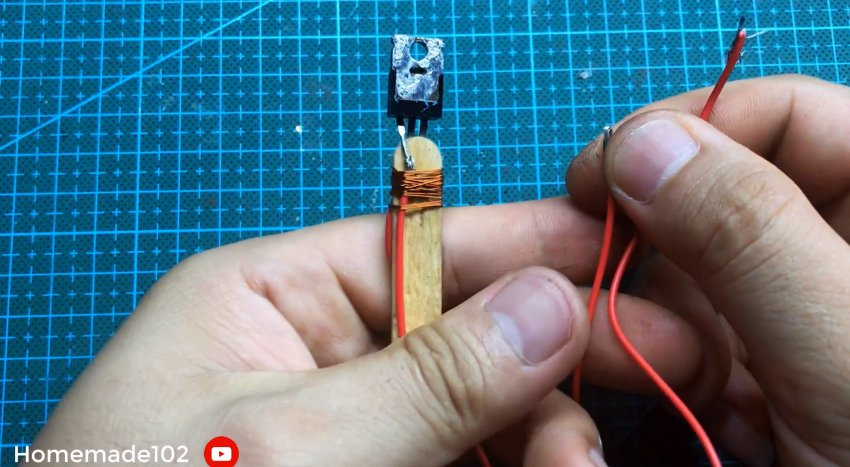

Необходимо примотать провод к третьей ножке полевого транзистора IRF3205. Ножки 1 и 2 скручиваются вторым проводком.




Между них укладывается палочка изолятор и приматывается. Теперь при подаче питания 12В постоянного тока, транзистор будет нагреваться.




За счет его ширины, им удобно лудить платы и различные плоскости.





Смотрите видео
