Ручная дрель из редуктора старой болгарки - «Сделай сам»

---

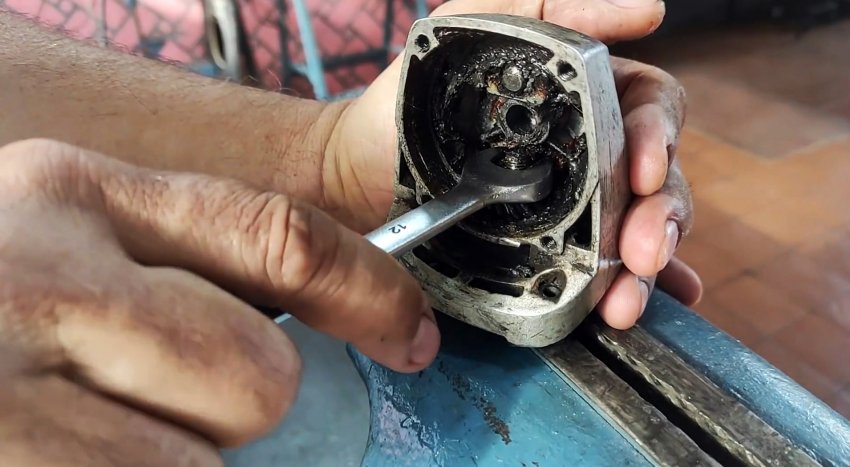

Далее требуется разобрать редуктор и вытащить спиленный вал.

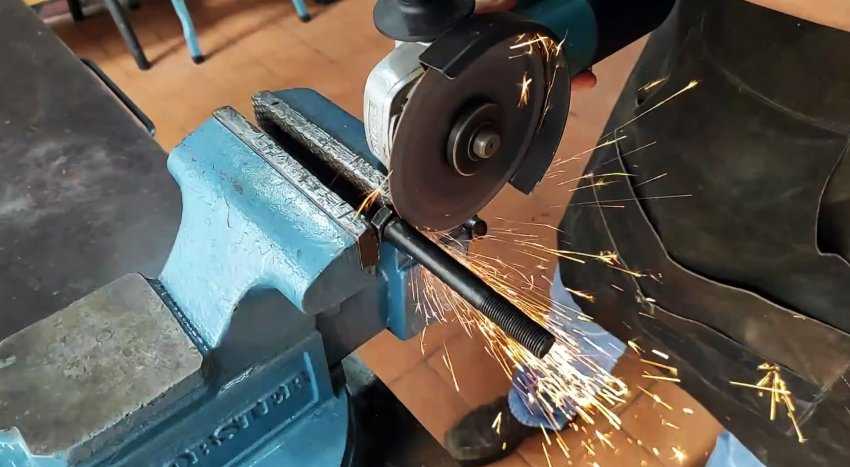

Нужно его удлинить шпилькой М12х1.25, чтобы в дальнейшем наворачивать патрон для дрели.

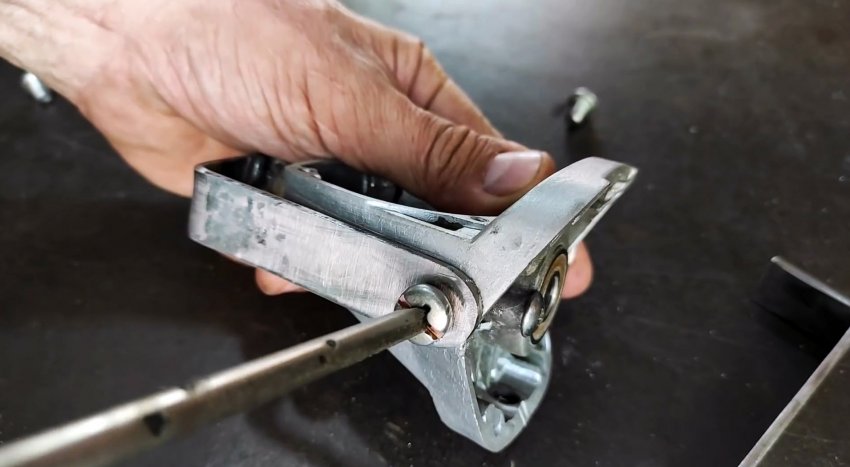

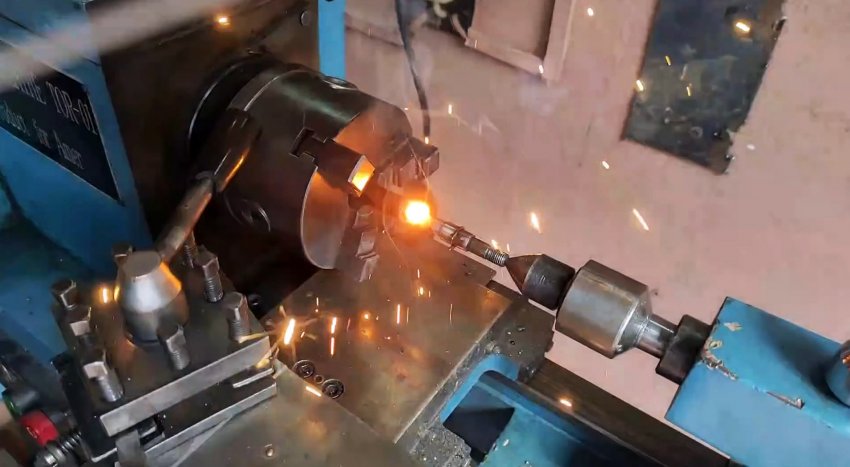

Для надежности вал следует засверлить внутрь, а торец шпильки заточить. Затем они стыкуются на токарном станке и свариваются, так соосность будет соблюдена. Сразу же делается зачистка шва.

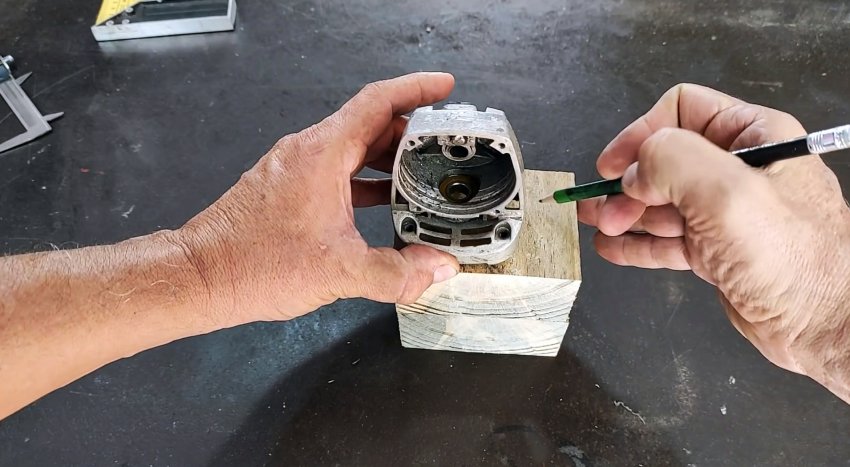

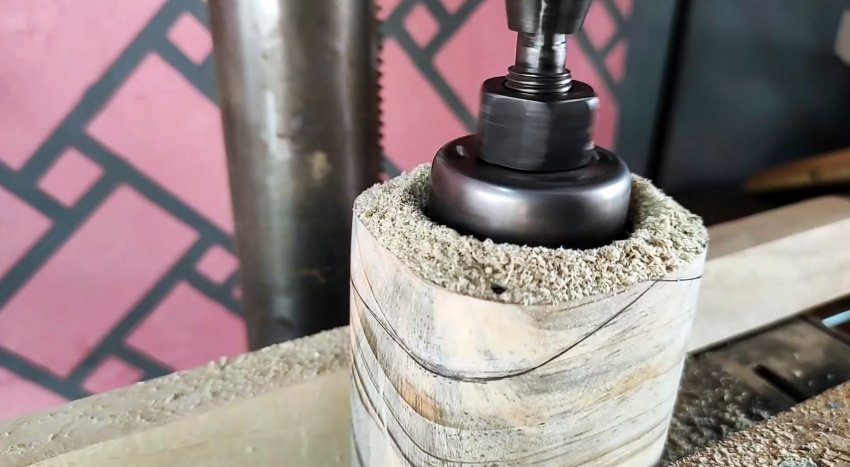

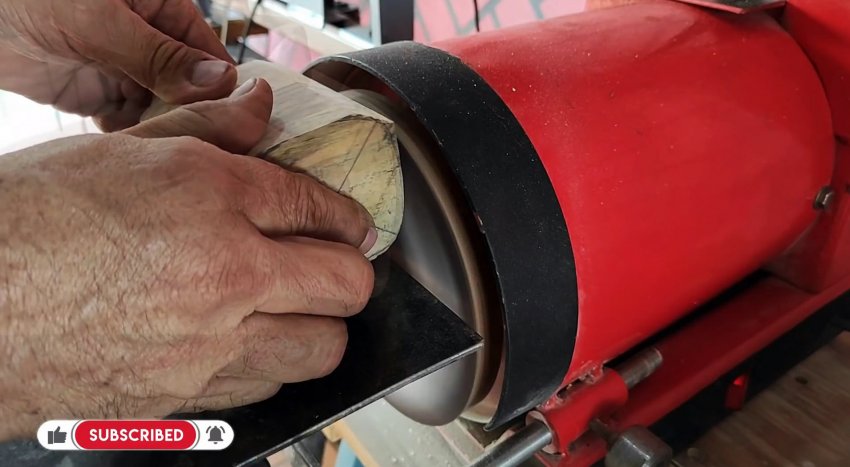

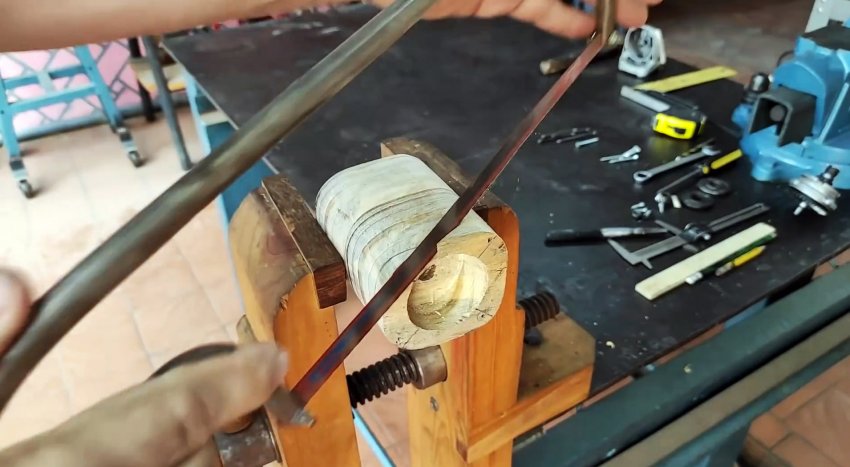

Далее предстоит изготовить деревянный корпус дрели. Для этого используется отрезок бруса. Нужно просверлить его по центру под сваренный вал. После этого он обрезается и строгается под размер редуктора.

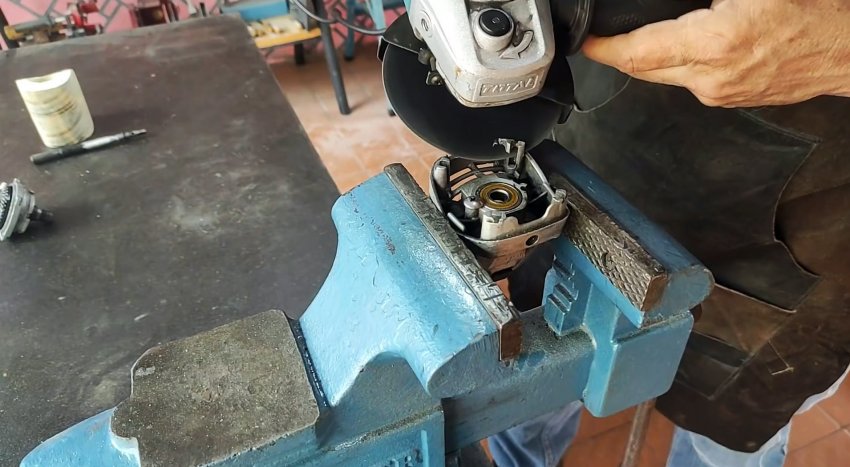

Требуется стыковать корпус и редуктор, и затем скрутить их вместе. Для этого торец первого нужно будет подрезать под нужную форму. Также можно срезать лишние выступы на редукторе.

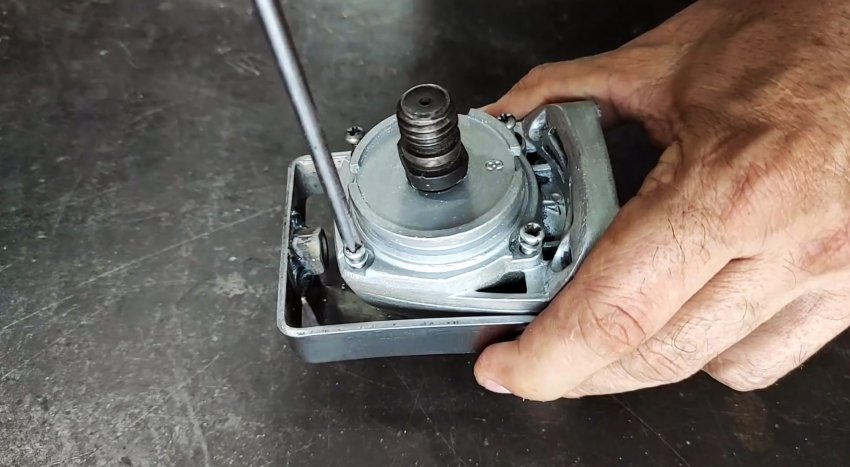

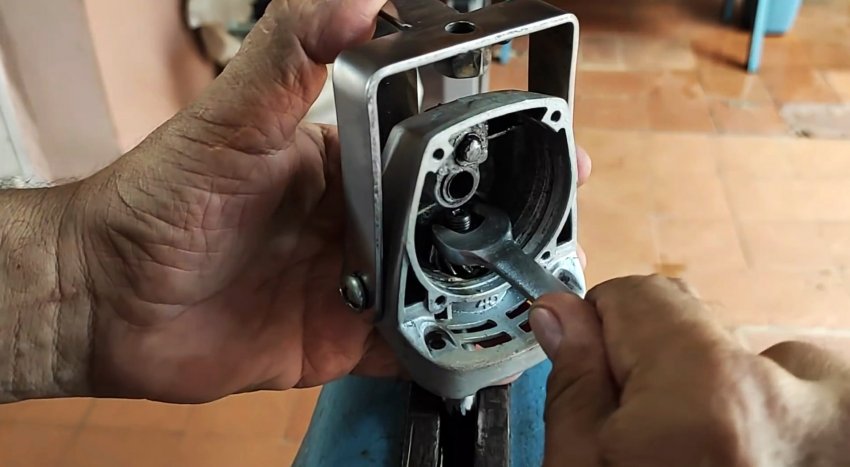

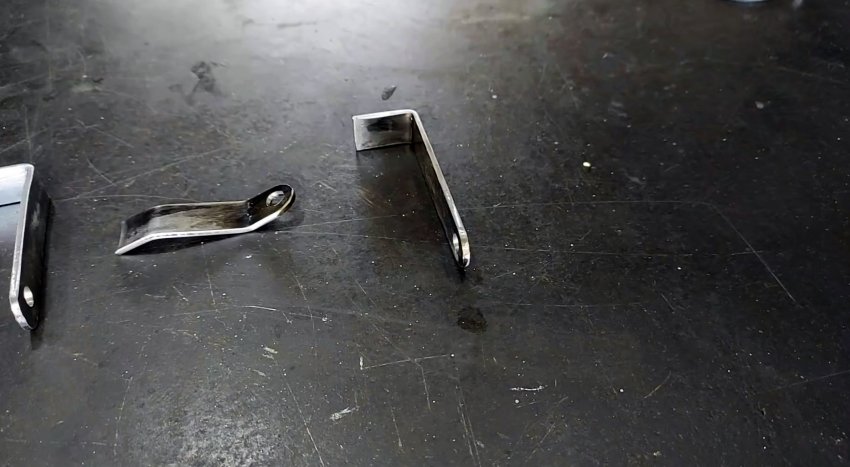

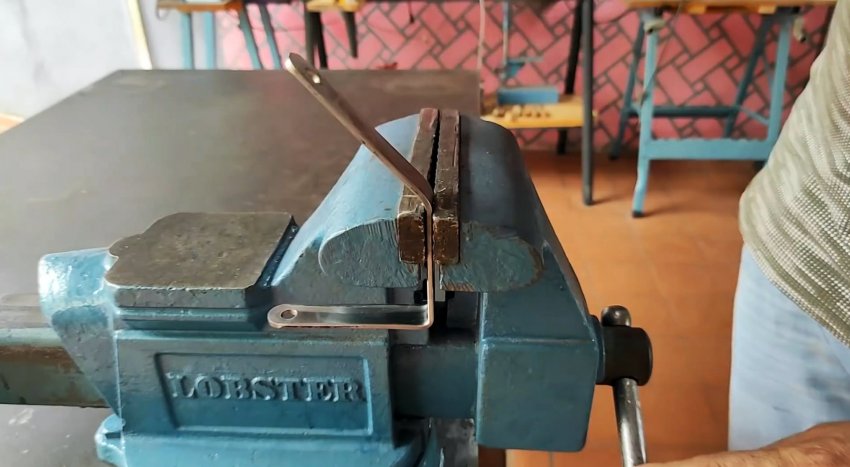

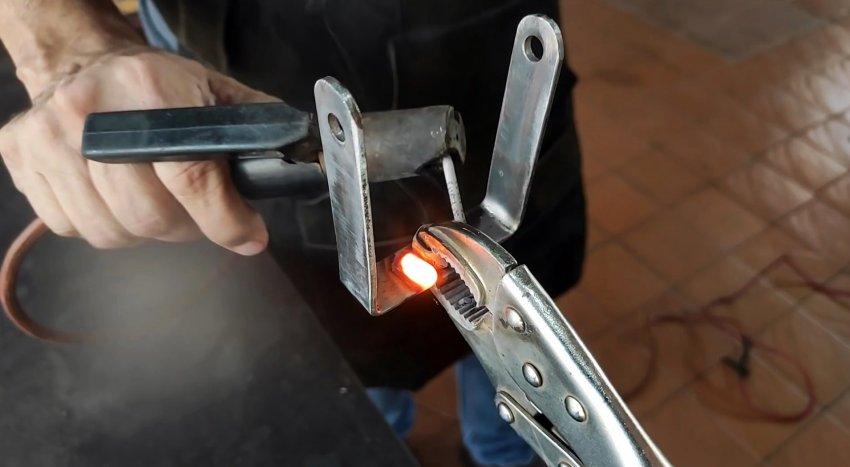

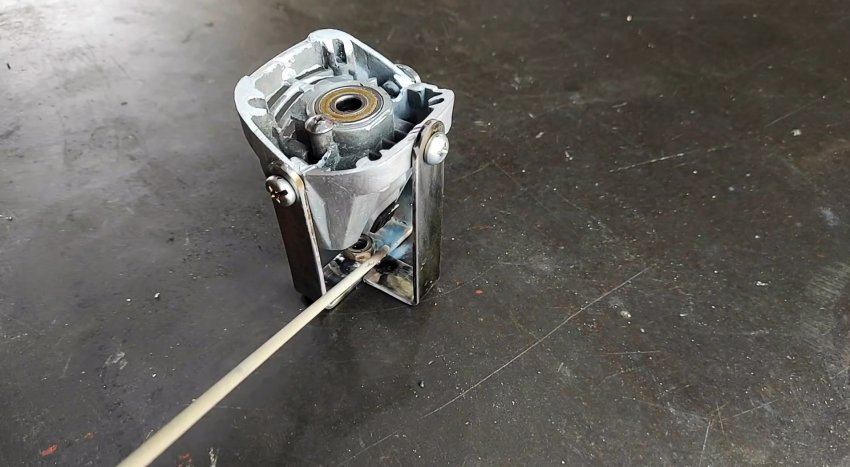

На следующем этапе изготавливается из полосы задняя П-образная скоба для крепления упора дрели. С краев в ней делают отверстия, чтобы прикрутить ее к редуктору в штатные отверстия для съемной рукояти. Также скоба просверливается в центре. К этому отверстию приваривается гайка М8-М10, чтобы вкручивать ручку с болгарки. Затем она прикручивается к редуктору. Для увеличения жесткости из полосы выгибается еще Г-образная заготовка. Ее нужно будет прикрутить к третьему отверстию на редукторе и сварить со скобой.

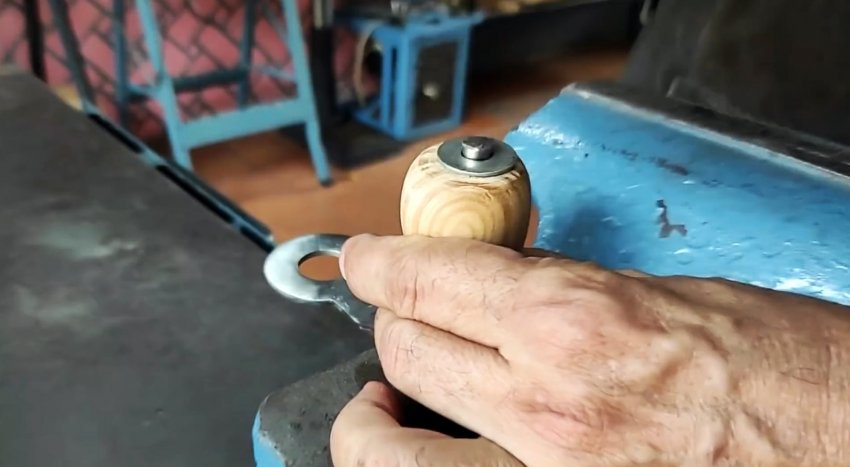

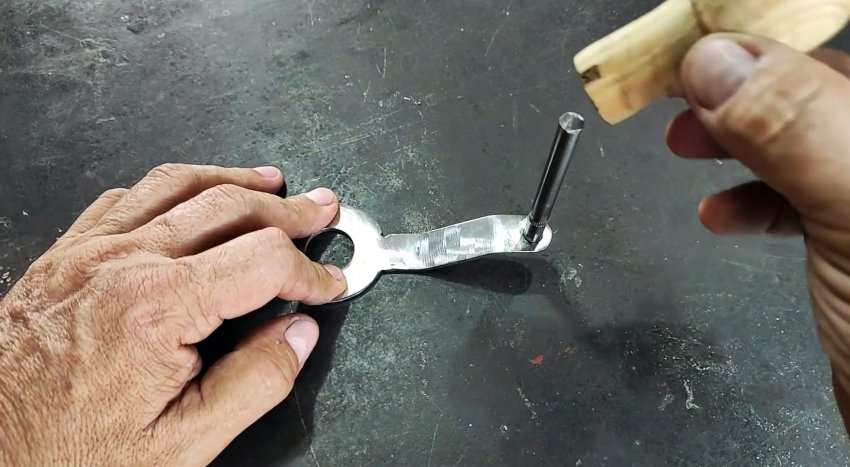

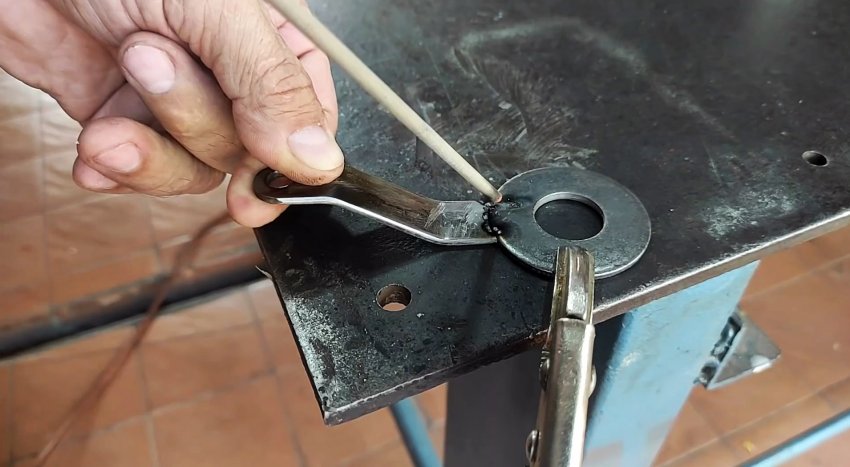

Чтобы вращать дрель, понадобится самодельная ручка. Ее можно сделать, сварив гайку М14 с отрезком полосы, подогнутым для удобства. На краю полученного рычага приваривается штырь, на который насаживается деревянная ручка, затем он заклепывается, чтобы та не слетала.




Деревянные детали дрели пропитываются маслом. Затем нужно вернуть удлиненный вал в редуктор. При необходимости устанавливаются новые подшипники, и добавляется свежая смазка. Вал также смазывается, и вставляется в деревянный корпус.

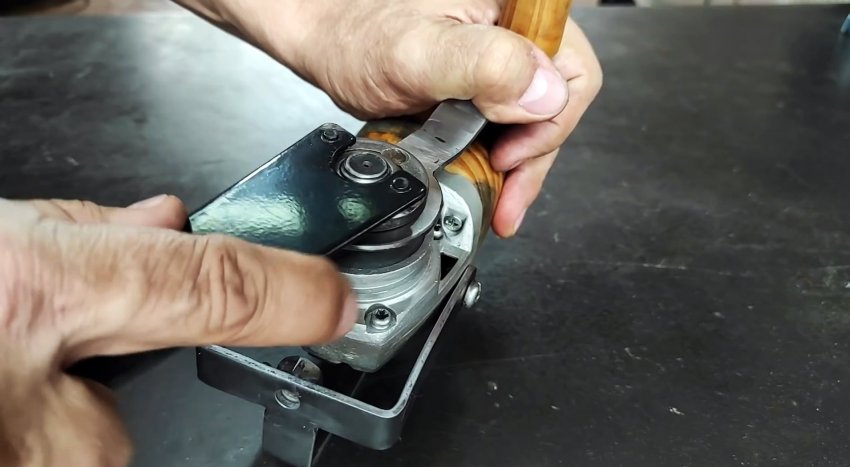

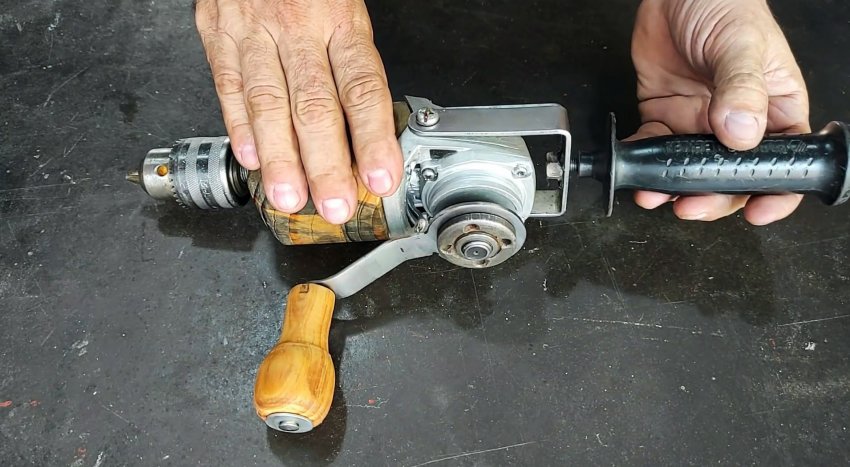

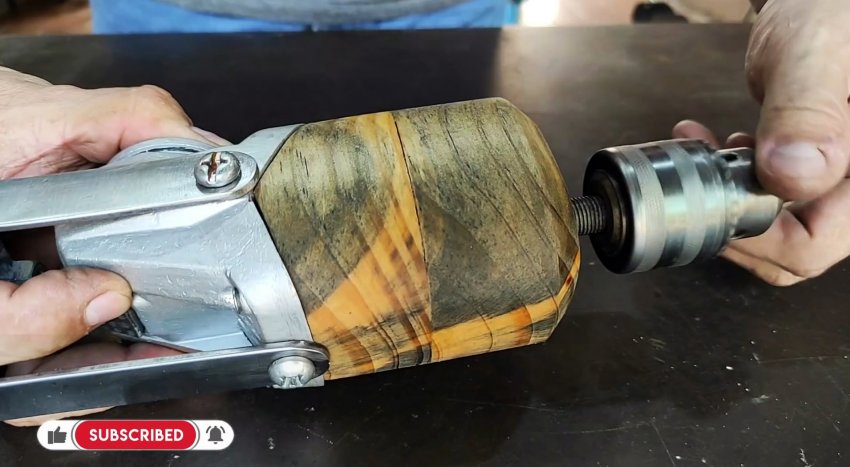

На приваренную шпильку наворачивается патрон для дрели. Сбоку на шпиндель редуктора устанавливается ручка и зажимается штатными гайками болгарки. В качестве упора послужит стандартная съемная ручка УШМ, которая закручивается в скобу.

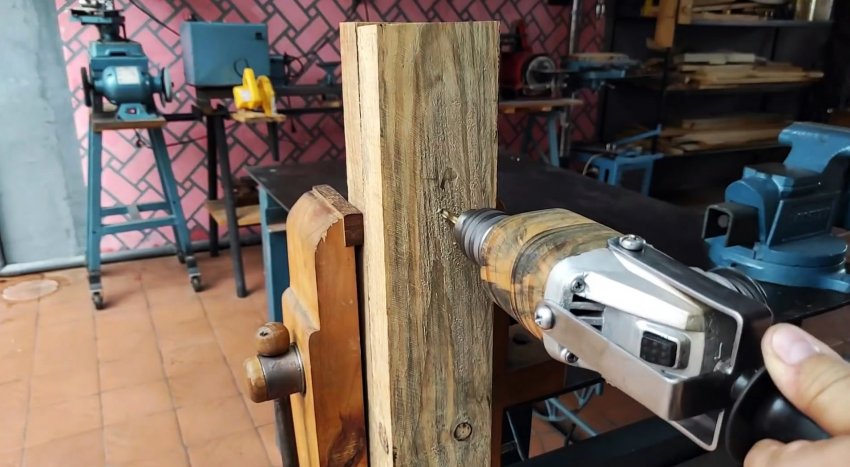

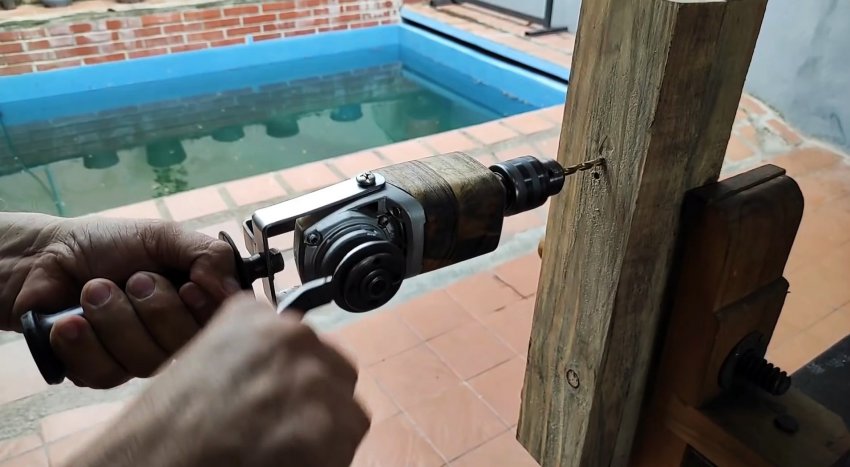

По итогу получаем ручную дрель, сверло в патроне которой за один поворот рукояти совершает 2,5-4 оборота, в зависимости от типа редуктора. То есть она даже лучше, чем многие заводские аналоги, при этом компактная, легкая и ремонтопригодная.
