Мини токарный станок из сломанной болгарки и дрели - «Сделай сам»

---

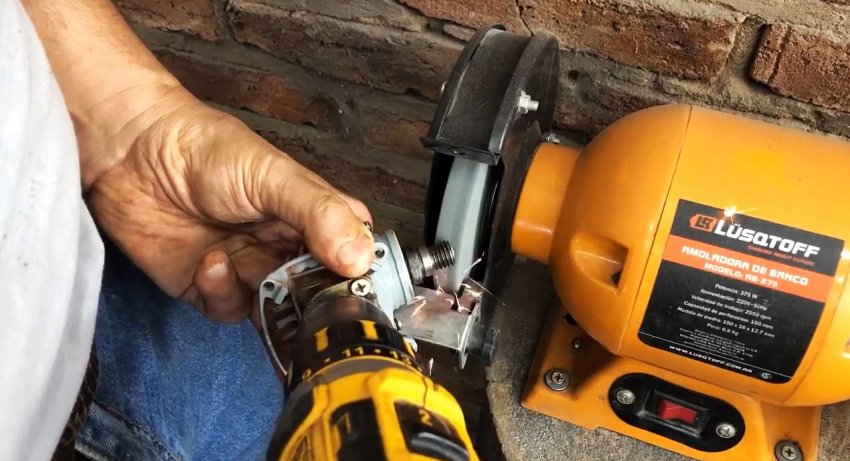

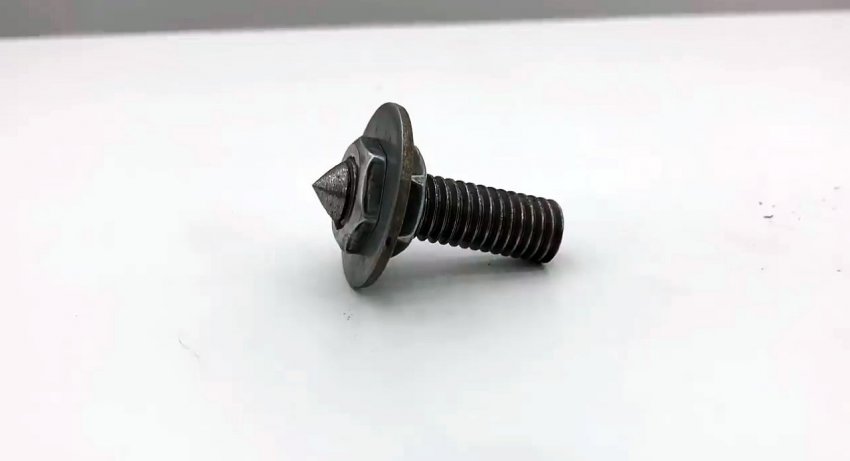

Затем обеспечив его вращение за счет нее, требуется сточить шпиндель под конус на наждаке.

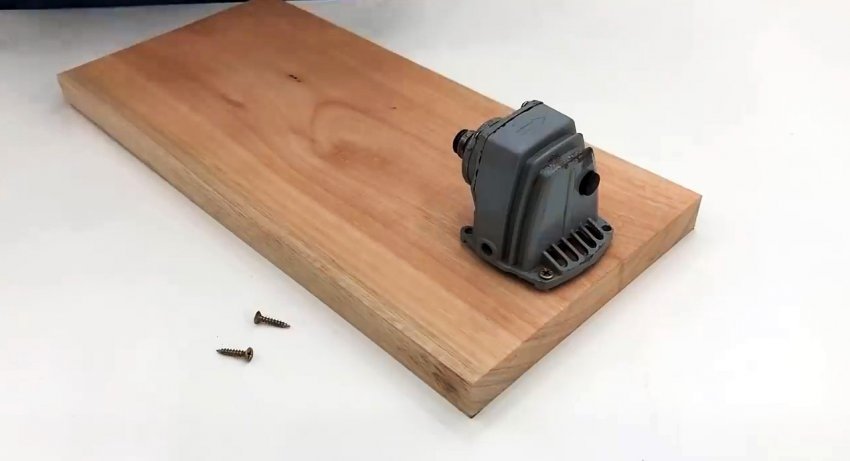

После этого редуктор прикручивается к доске, которая послужит подошвой станка.

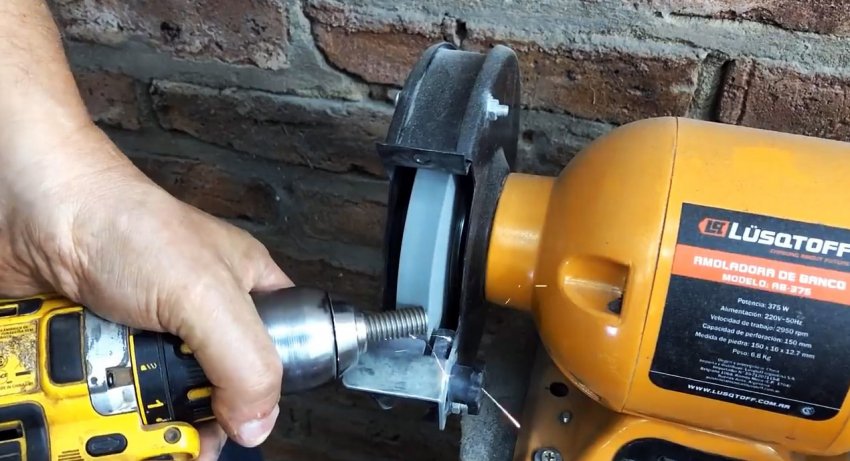

Дальше необходимо сточить под конус отрезок шпильки М14. Затем на нее наворачиваются половинки разрезанной пополам гайки, и между ними зажимается шайба.

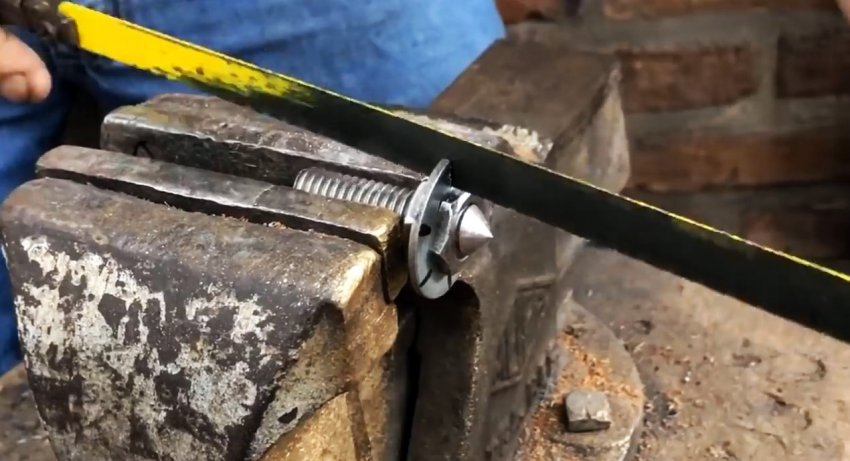

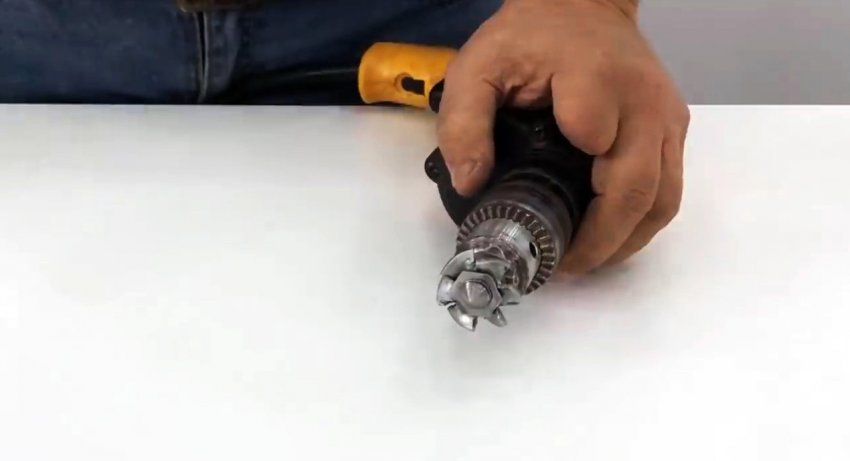

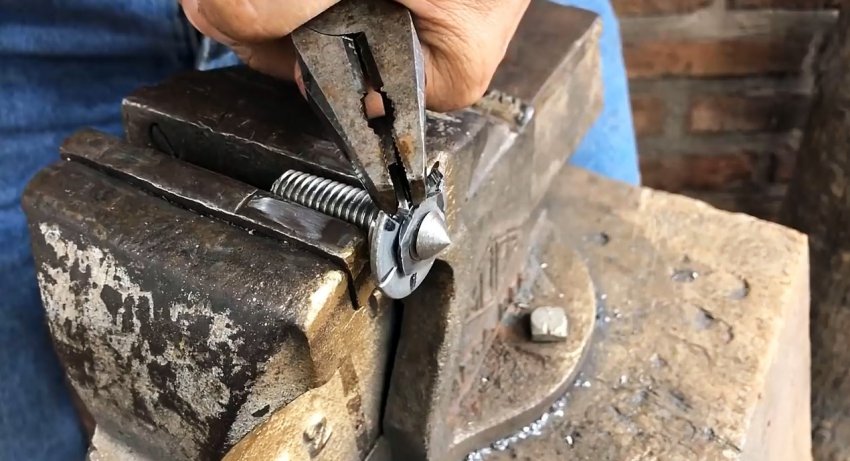

Шайба размечается на 6 секторов, и разрезается до гаек. Затем каждый из них выворачивается, чтобы получить подобие крыльчатки. После этого деталь зажимается в патроне дрели.

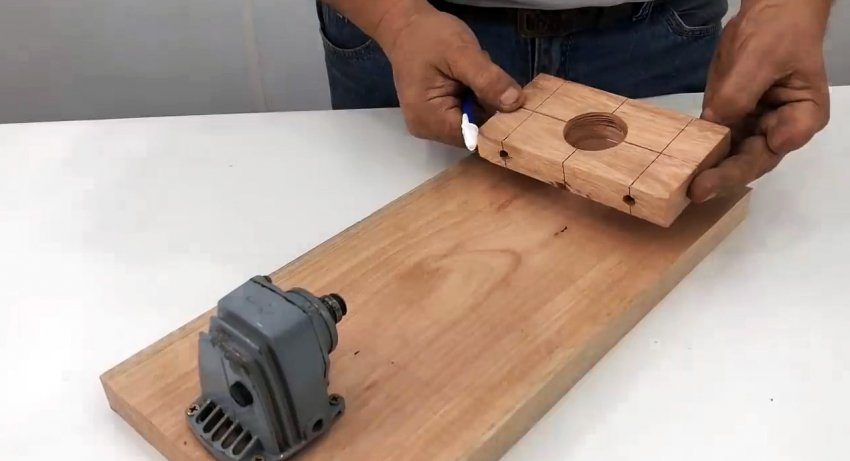

Из доски или рейки выпиливается двухсоставной хомут для крепления дрели.

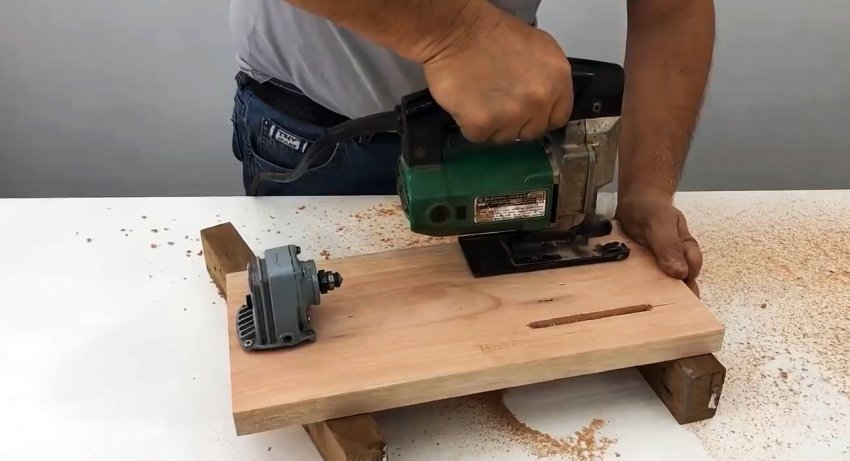

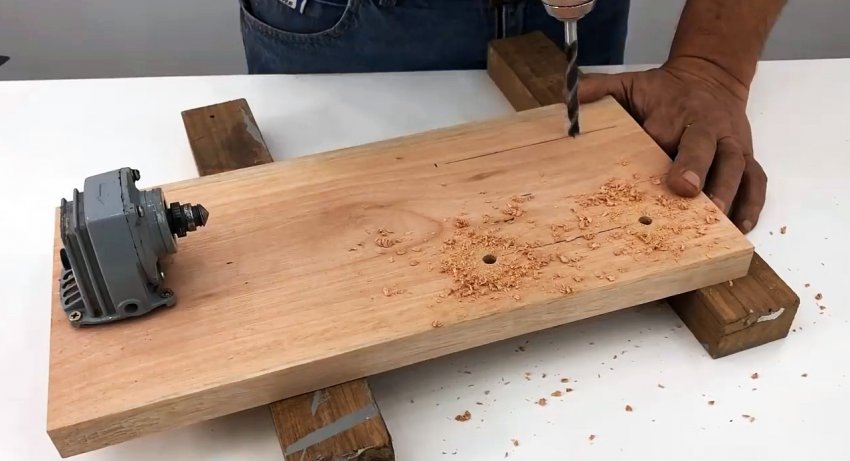

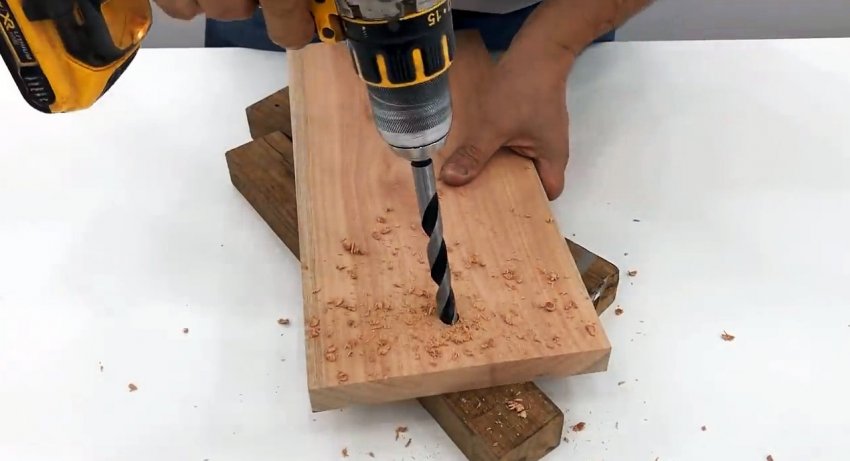

Его нужно просверлить и проделать в подошве прорези под сделанные отверстия. Это позволит зажимать хомутом дрель, и двигать ее по подошве, меняя расстояние до оси редуктора.

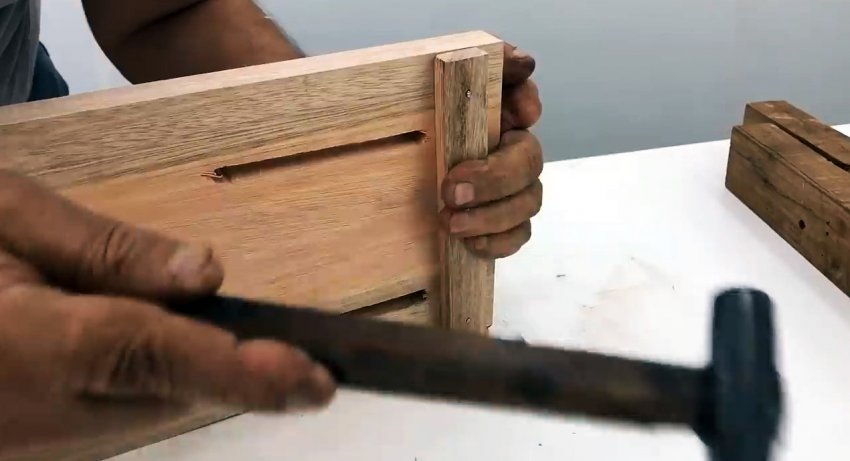

Снизу к станку прибиваются ножки.

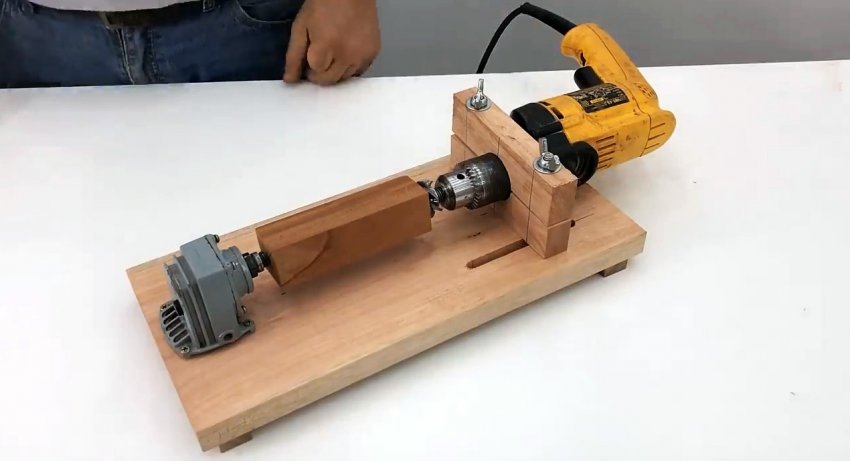

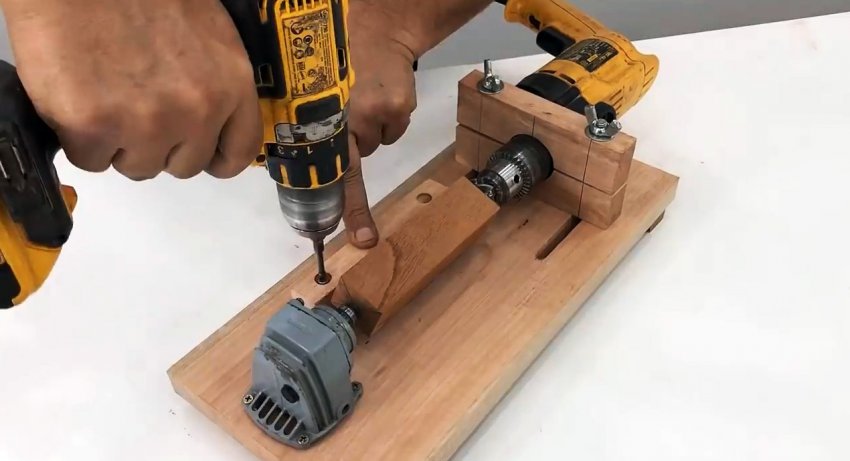

Чтобы зажать деталь в станке, необходимо распереть ее между остриями и зажать хомут. Завернутая шайба предотвратит проскальзывание заготовки на тонкой оси. После этого ориентируясь по габаритам болванки, и имеющимся режущим инструментам, к подошве прикручивается упор из рейки.

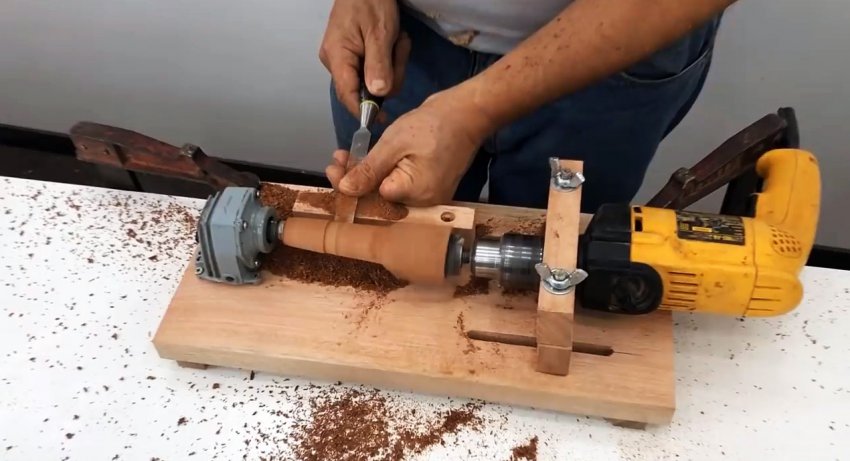

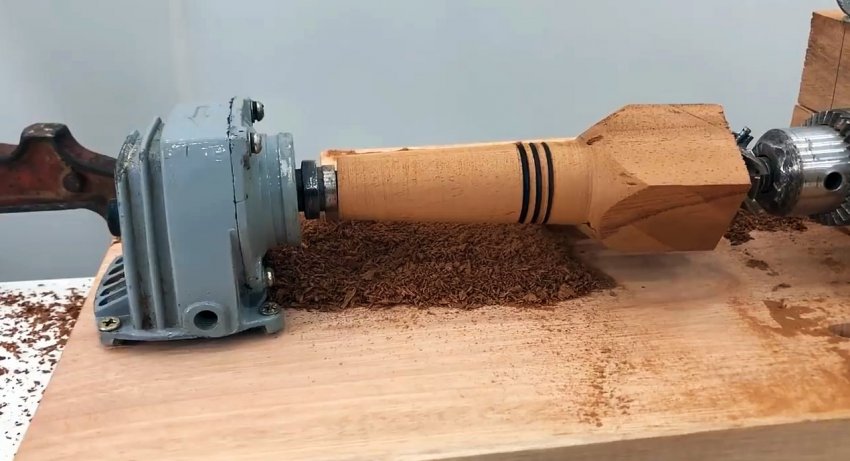

После запуска дрели деталь обрабатывается, как и на обычном токарном станке.

Смотрите видео
