Компактный термофен своими руками - «Сделай сам»

Для многих работ полноразмерный термофен слишком большой. Для тонких задач можно использовать самодельный фен с тонким соплом. Им удобно сажать термоусадочную трубку, точечно греть пластик, сушить двухкомпонентный...
Компактный термофен своими руками - «Сделай сам»


Для многих работ полноразмерный термофен слишком большой. Для тонких задач можно использовать самодельный фен с тонким соплом. Им удобно сажать термоусадочную трубку, точечно греть пластик, сушить двухкомпонентный клей и т.д. Делается такое устройство просто и быстро.

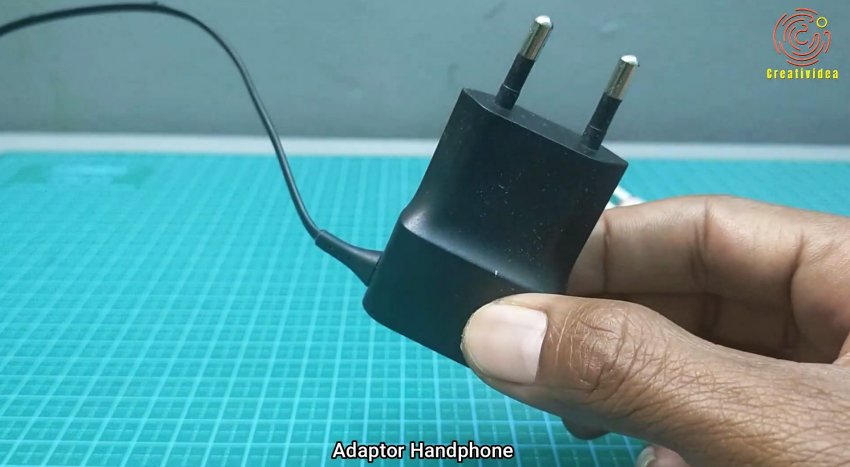

зарядное устройство от мобильного телефона - http://alii.pub/5nsc6w

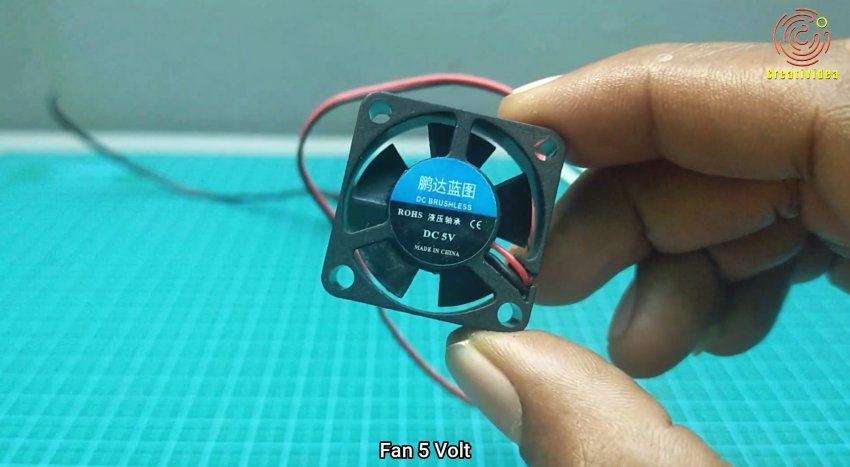

мини вентилятор 5 В - http://alii.pub/5nscae

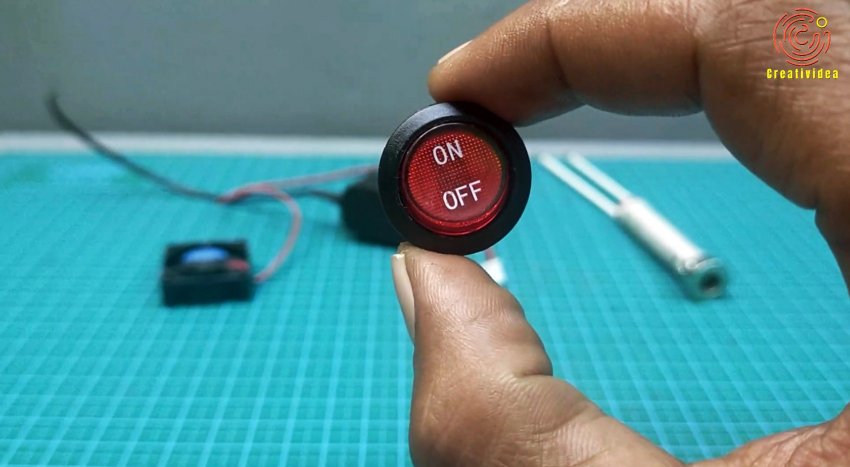

выключатель - http://alii.pub/5mk6b7


алюминиевая трубка 20 мм;


пластиковая трубка 40 мм;

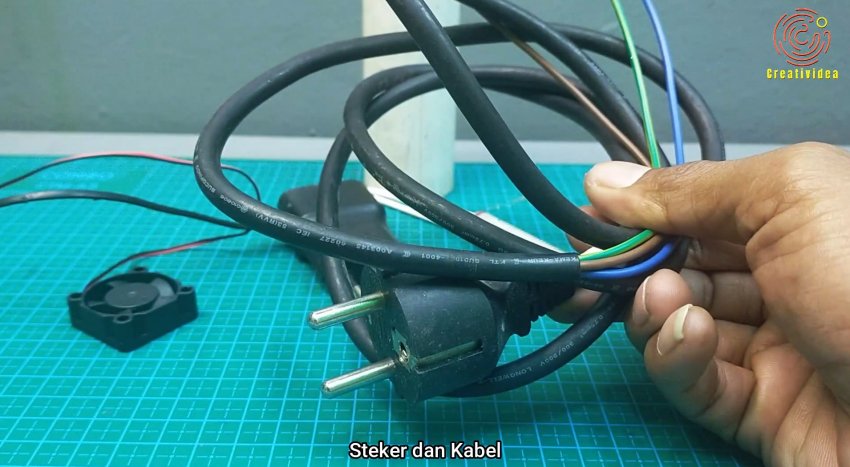

провод с вилкой;


фанера 12 мм.

Процесс изготовления термофена

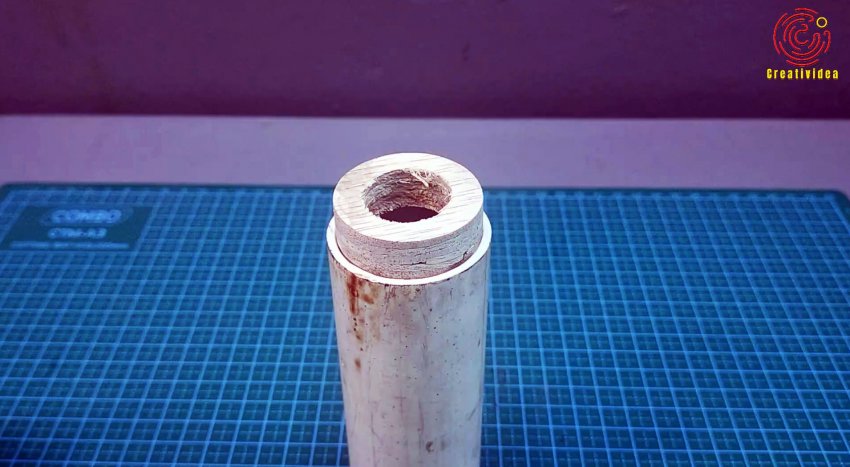

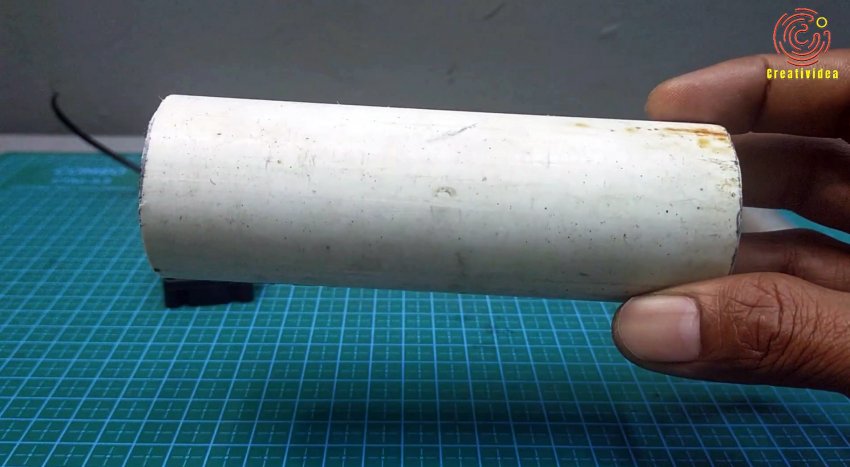

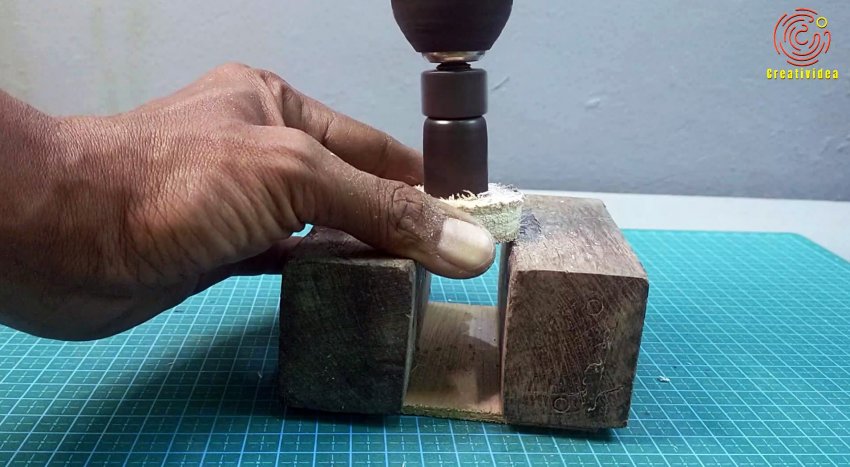

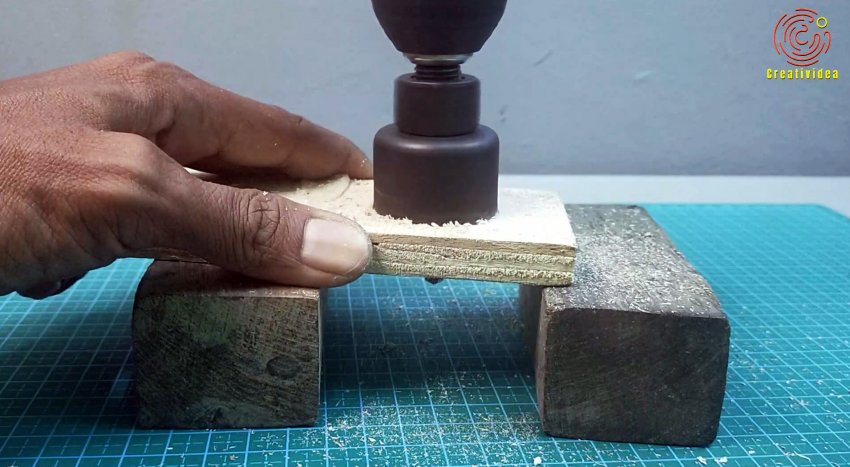

Из фанеры высверливается корончатым сверлом переходник для соединения трубки диаметром 20 мм с 40 мм. Он впрессовывается в большую пластиковую трубу длиной 10-15 см.

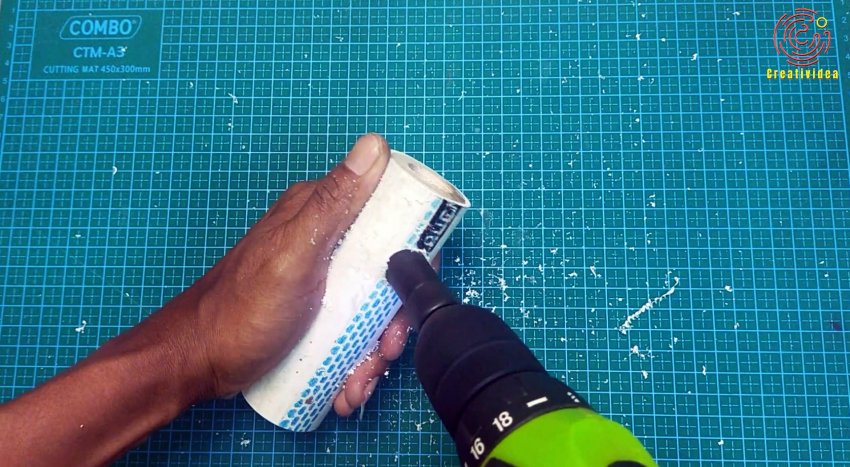

Сбоку в пластиковой трубе сверлится отверстие под установку выключателя.

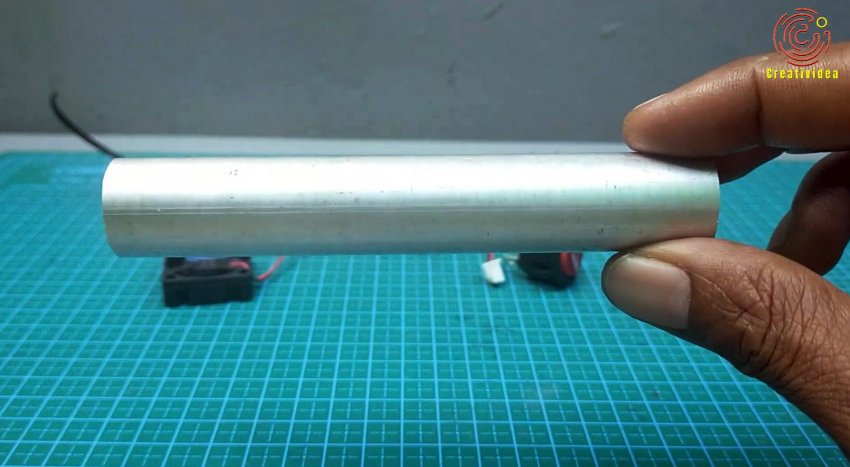

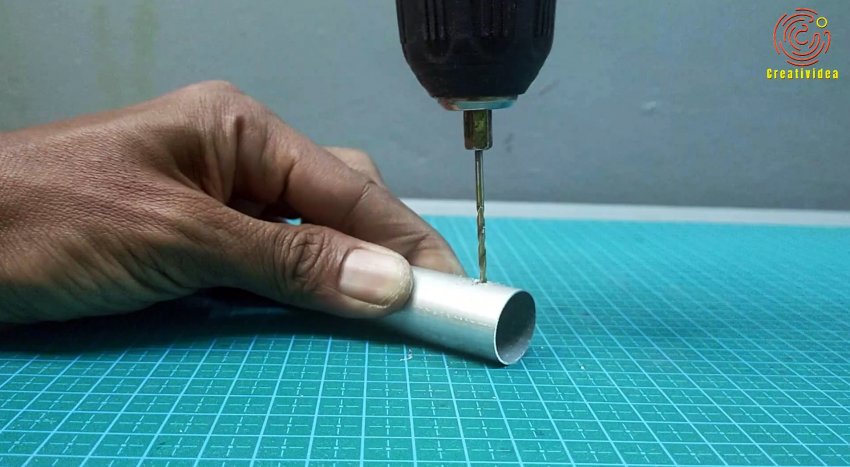

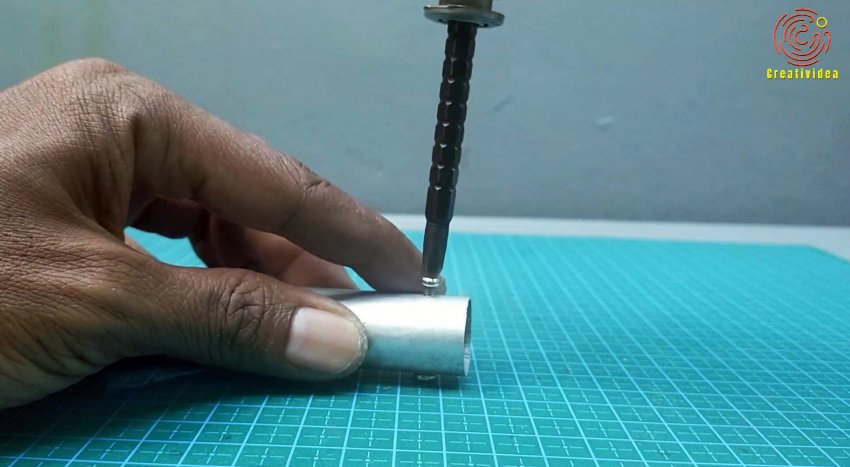

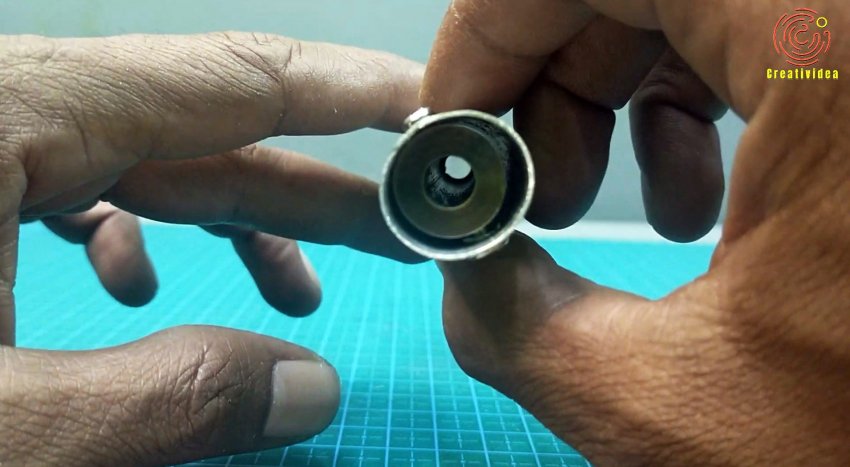

Также требуется подготовить алюминиевую трубку 20 мм длиной 10 см. В нее нужно прикрутить нагревательный элемент из паяльника.

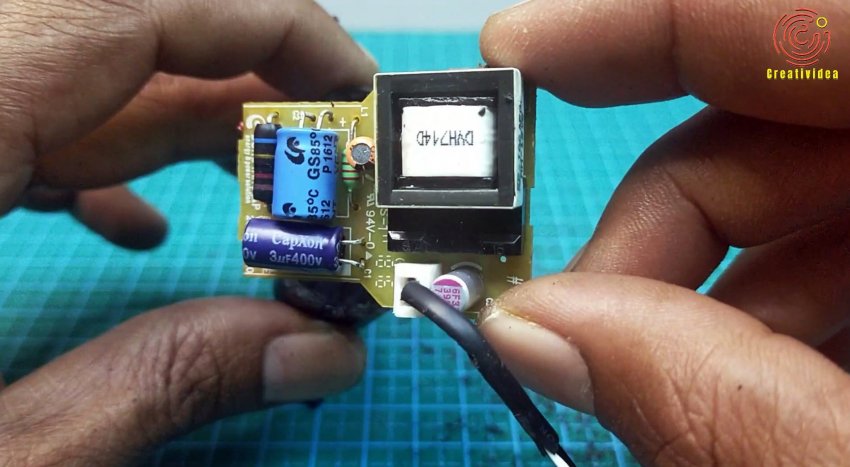

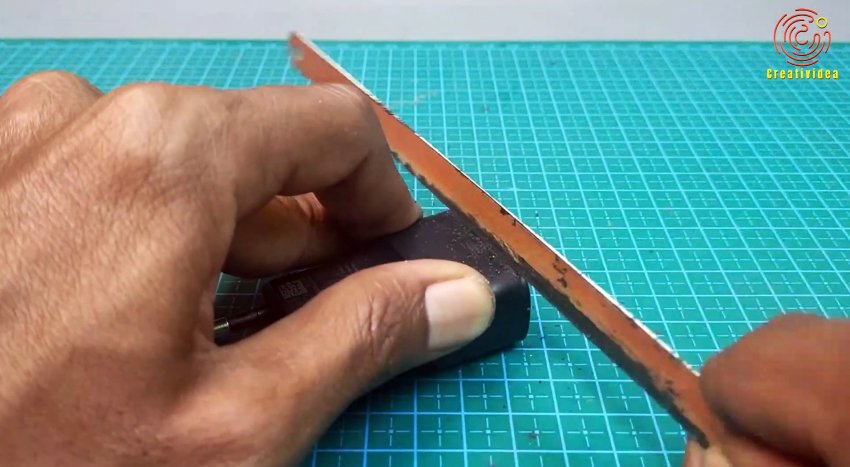

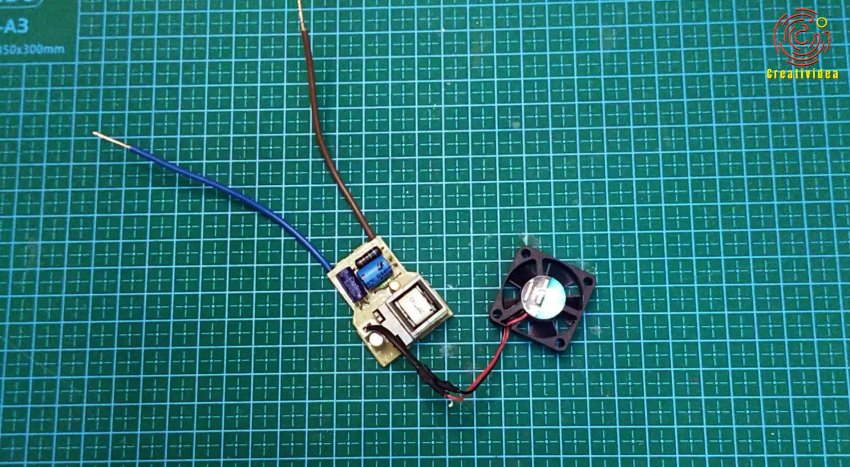

Далее необходимо припаять провода от вентилятора к плате, демонтированной из блока зарядного устройства телефона. На ее вход припаиваются провода для подачи питания.

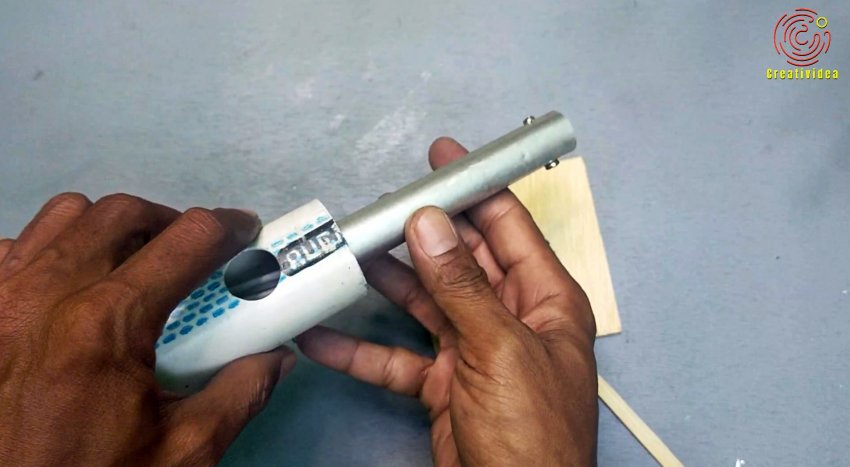

Алюминиевая трубка вклеивается в пластиковую на двухкомпонентный термостойкий клей через переходник.

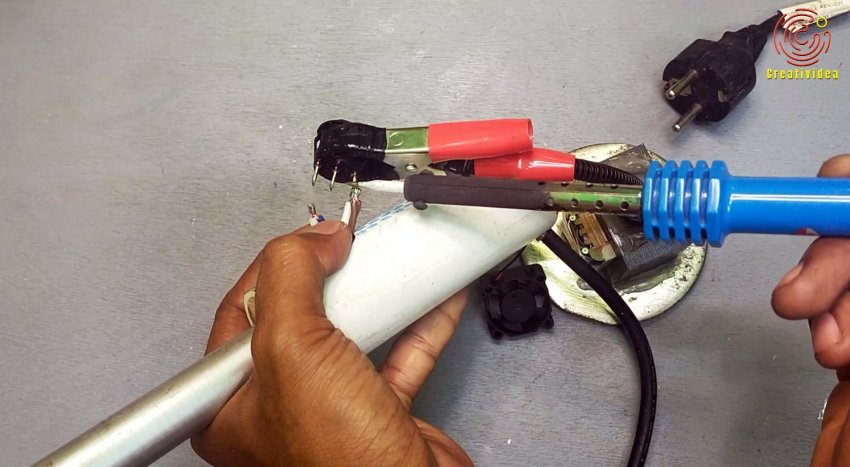

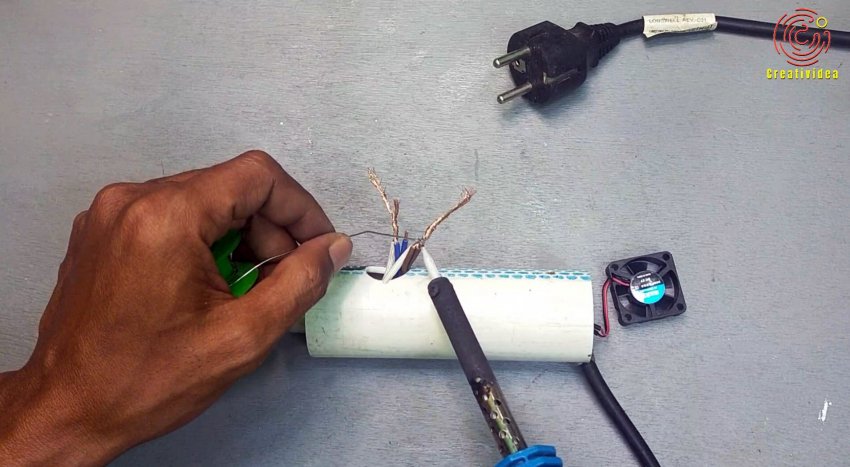

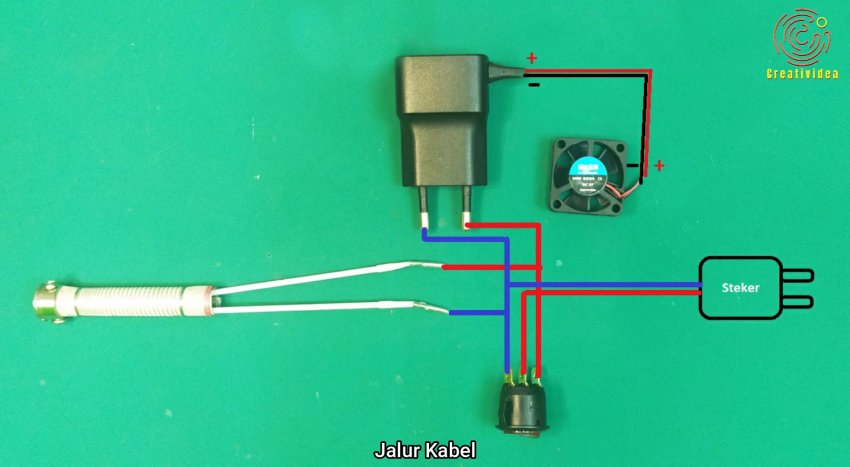

После его высыхания следует спаять компоненты фена в корпусе по предложенной схеме.




Блок питания для вентилятора прячется непосредственно в корпусе фена.

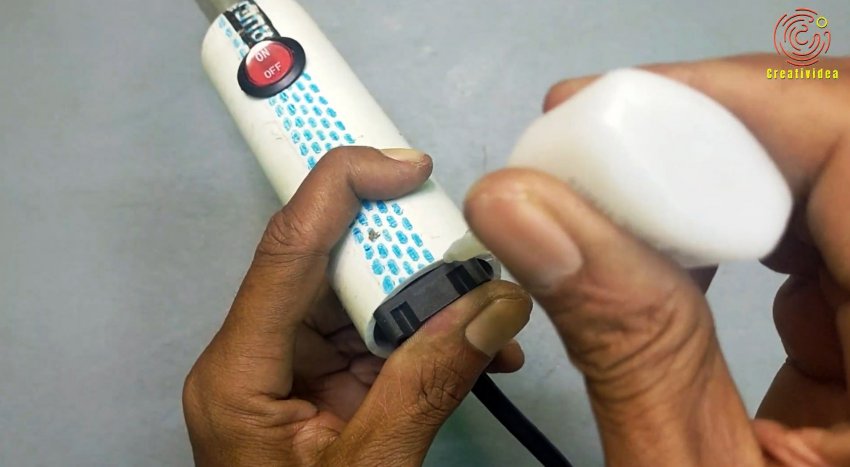

Сам кулер приклеивается термоклеем с торца.




Таким образом, при нажатии кнопки будет продаваться питание 220 В на нагревательный элемент, и 5 В через блок на вентилятор.

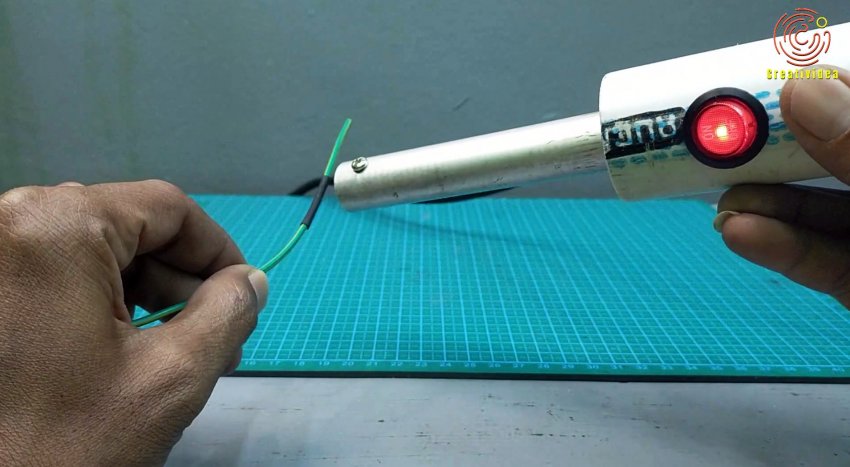

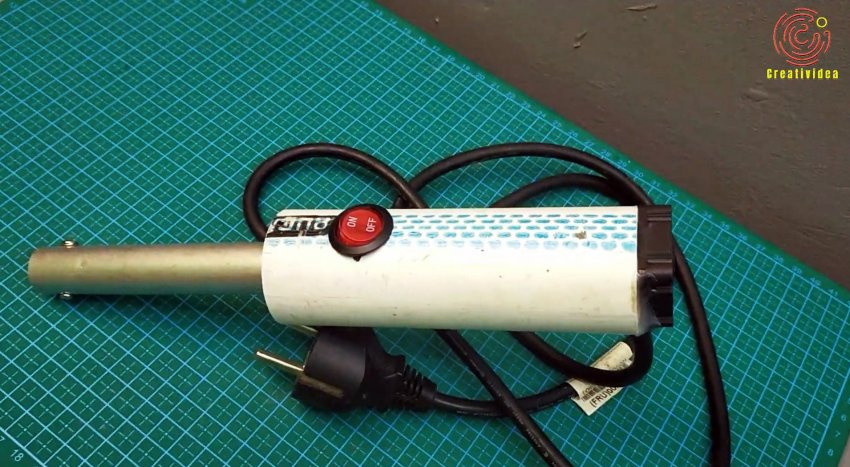

В результате из сопла самодельного фена пойдет горячий воздух.
