Мощная F-образная струбцина из старых клапанов - «Сделай сам»

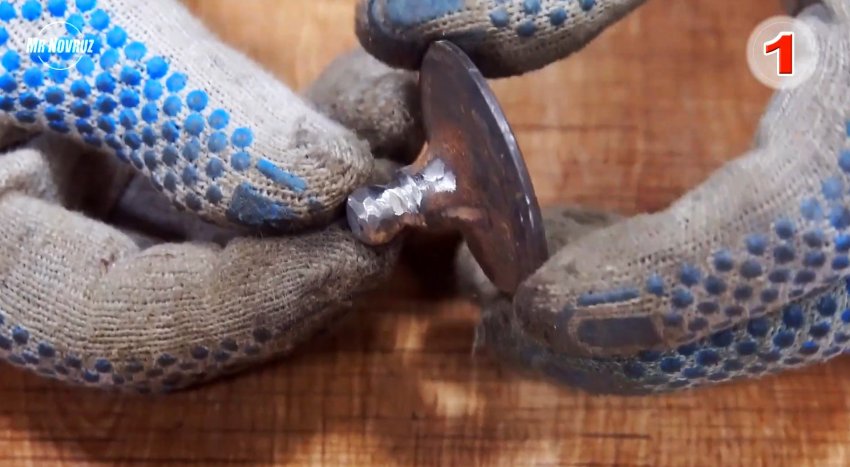

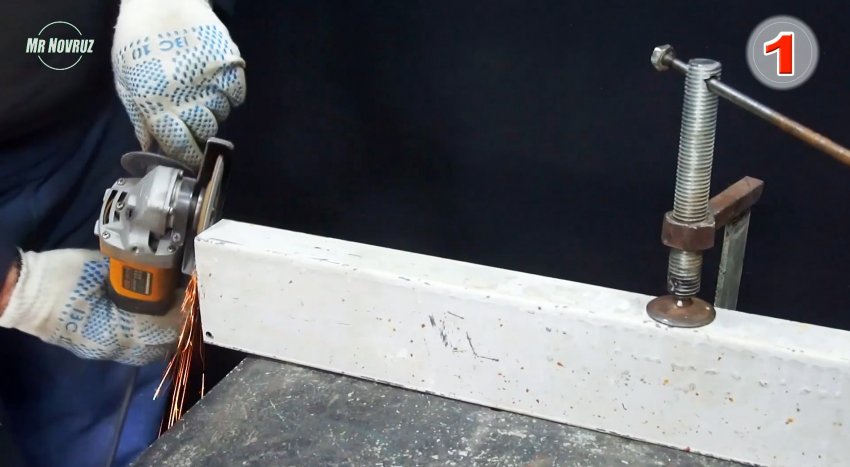

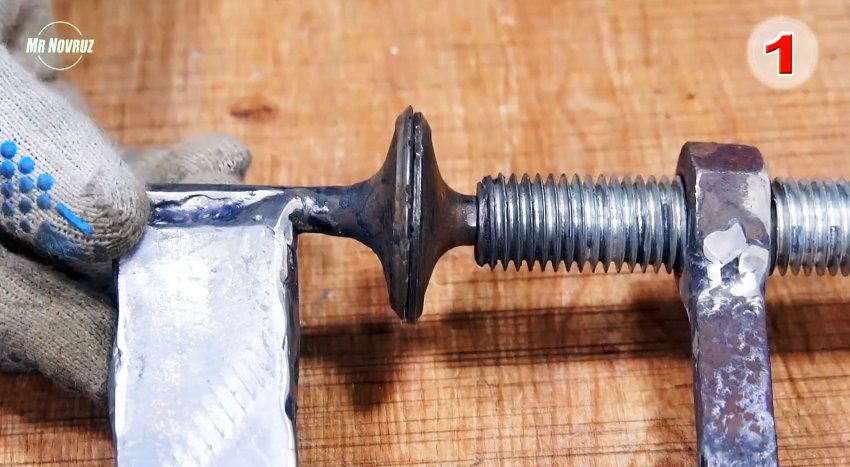

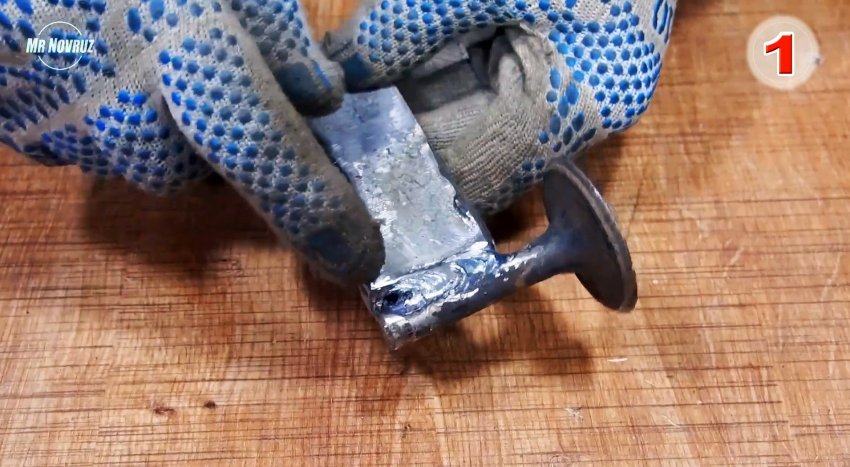

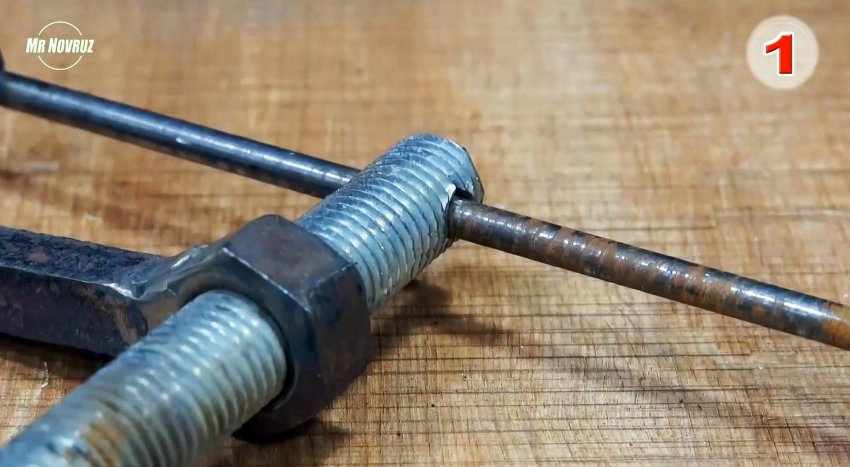

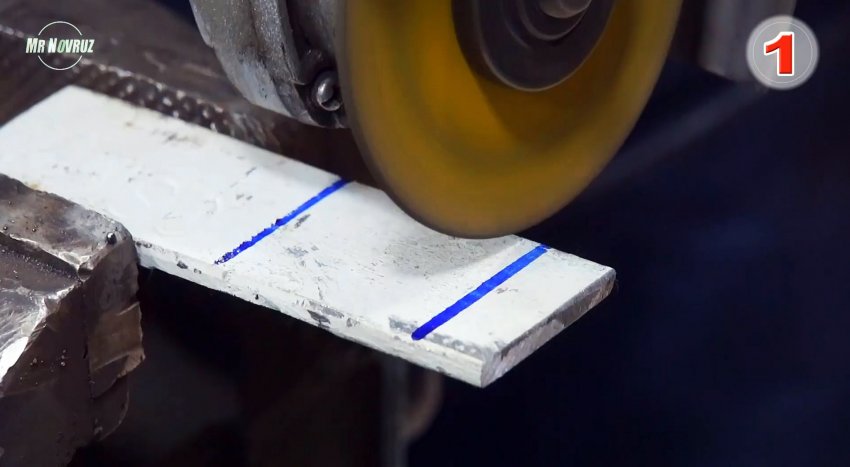

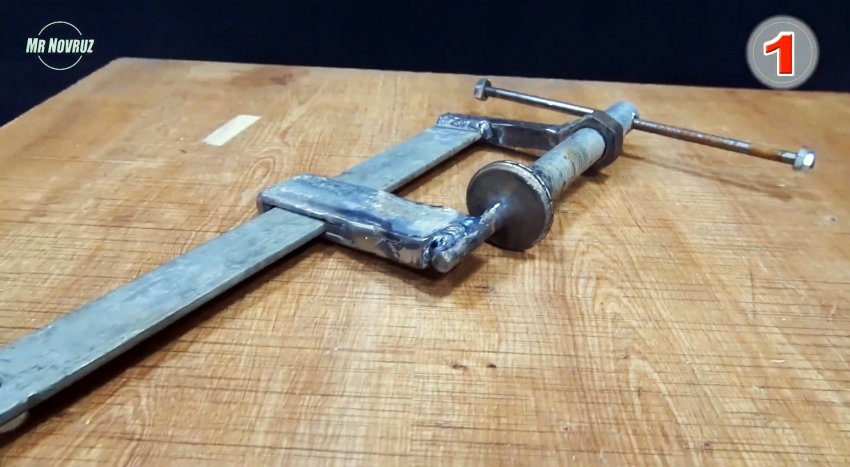

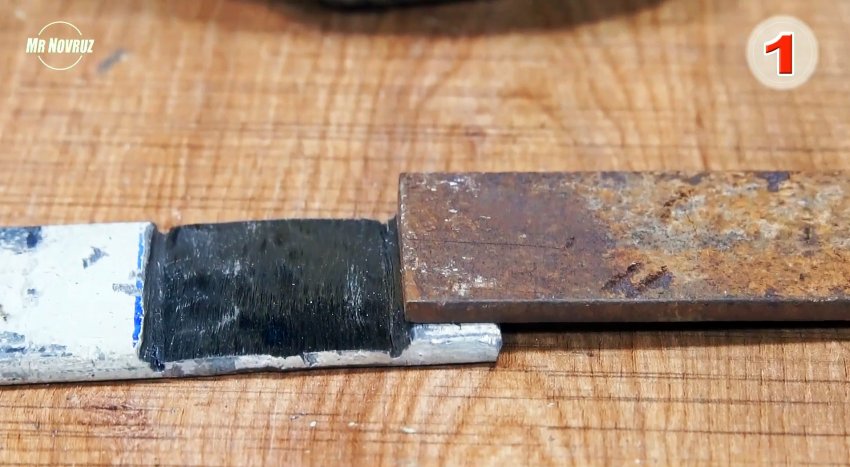

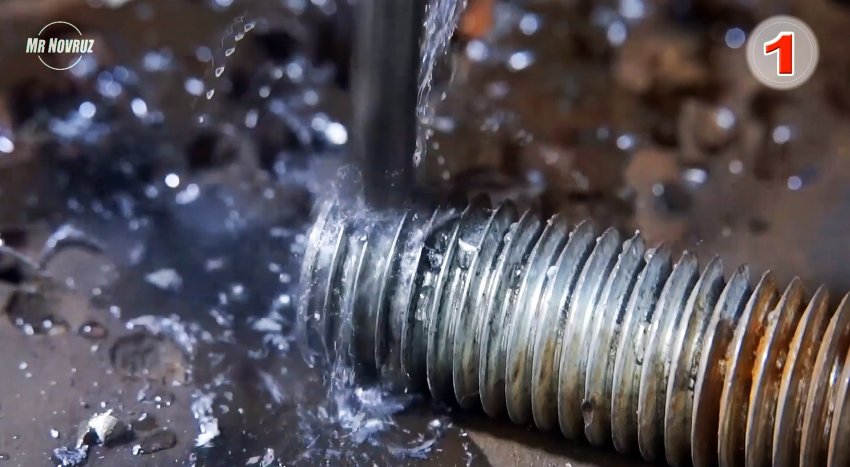

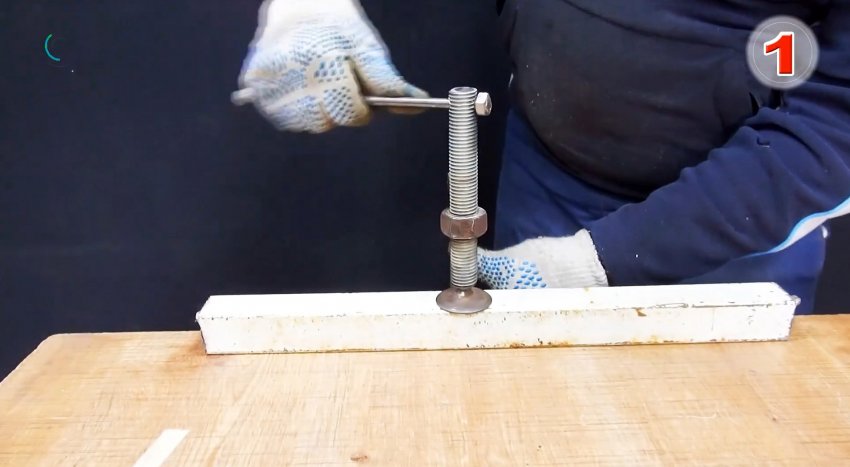

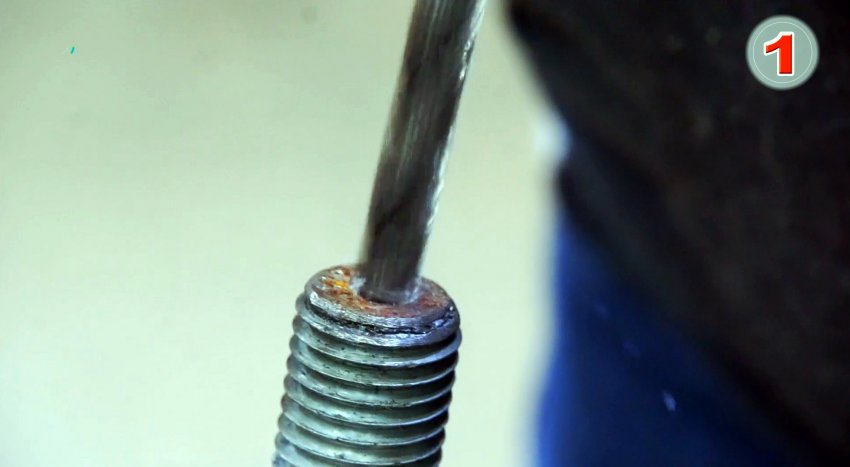

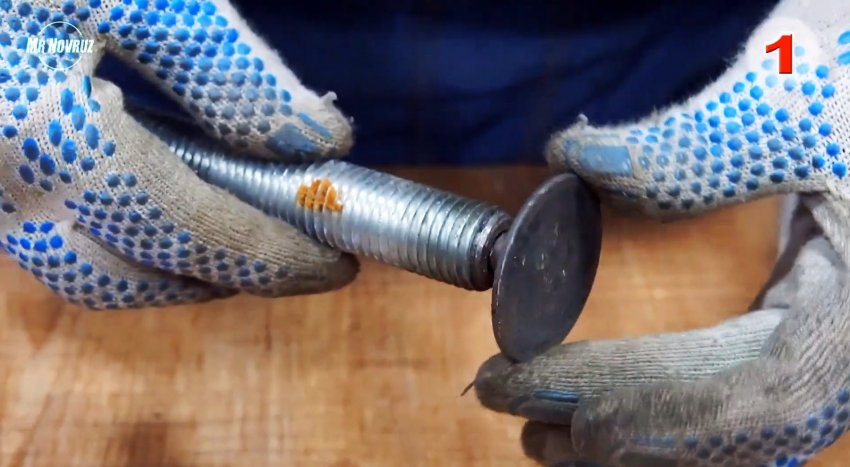

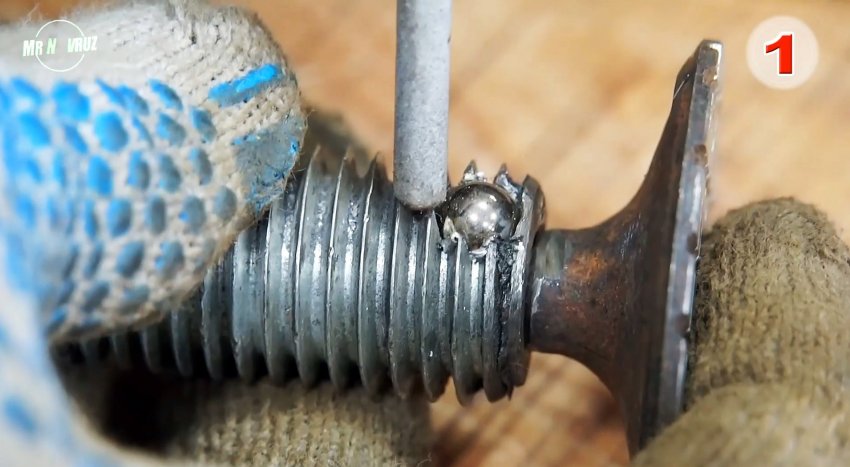

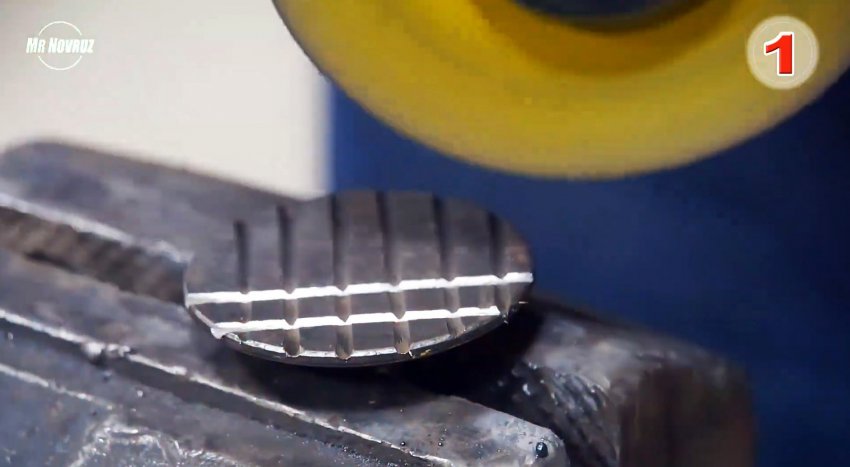

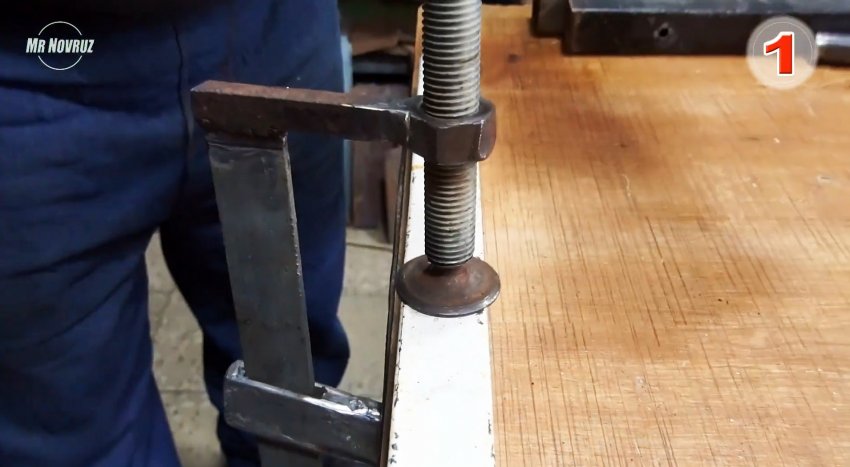

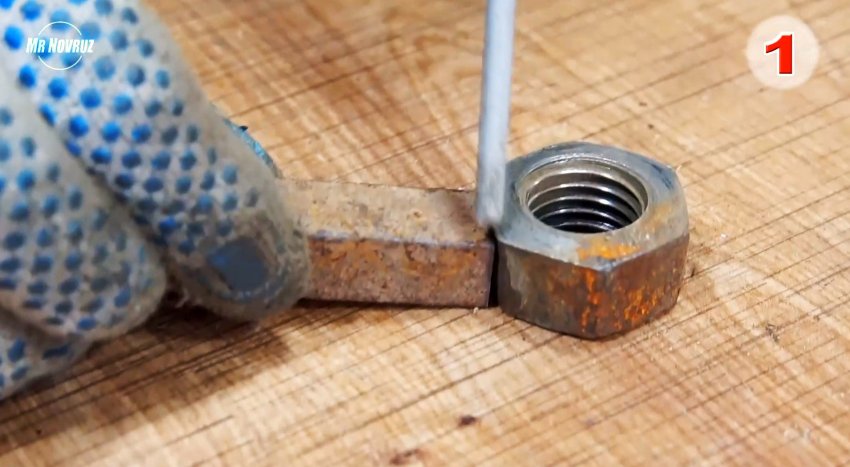

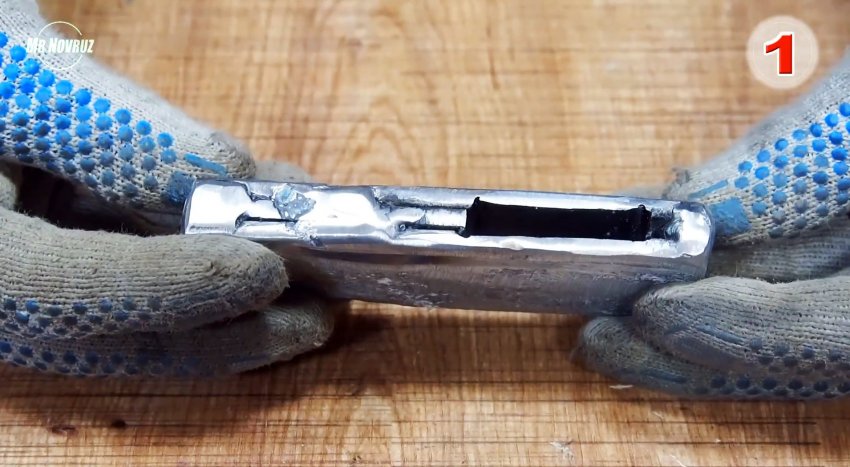

Процесс изготовления струбцины Для изготовления подвижной губки прижима струбцины нужно отрезать стержень клапана, оставив примерно 10 мм. Его остаток на тарелке перетачивается в шар. Далее просверливается торец шпильки М20, чтобы в полученное отверстие свободно входил шар на конце клапана. На его тарелке нарезаются противоскользящие насечки. Из отрезков полосы требуется сварить сдвижной держатель нижней губки. Он будет скользить на станине из такой же полосы. К нему приваривается второй клапан с укороченным стержнем и насечками на тарелке. Верхний держатель делается из квадрата, к концу которого приваривается гайка М20. Он приваривается к основанию струбцины из полосы. В гайку закручивается шпилька. На основание надевается скользящая скоба со второй губкой. Шпилька укорачивается и оснащается воротком. Далее нужно подвижно закрепить в ней клапан с шаром. Для этого она просверливается сбоку, и в отверстие вваривается шарик от подшипника. Благодаря этому угол прижима губки будет регулироваться. Полученная струбцина имеет большой захват, она достаточно быстро зажимается и снимается. Ее можно применять как при работе в столярной, так и слесарной мастерской. Смотрите видео Как просверлить любую быстрорежущую сталь сверлом по кафелю - https://sdelaysam-svoimirukami.ru/4907-kak-prosverlit-ljubuju-bystrorezhuschuju-stal-sverlom-po-kafelju.html
