Сварка круглой трубы под прямым углом для новичка - «Сделай сам»

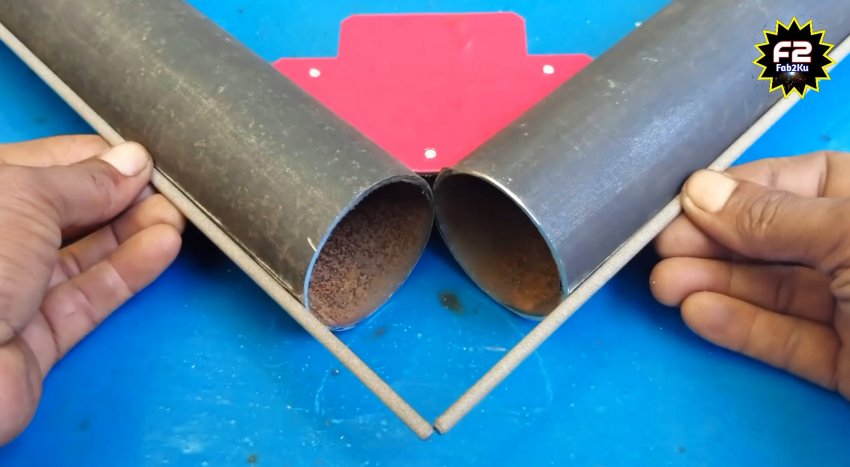

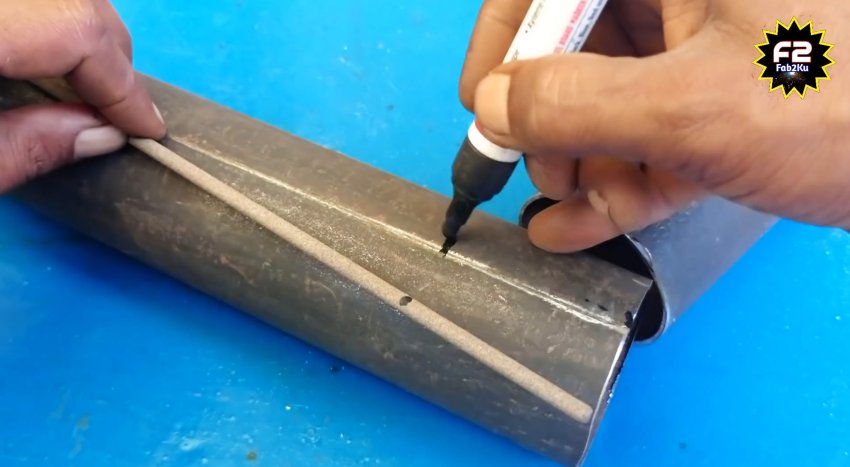

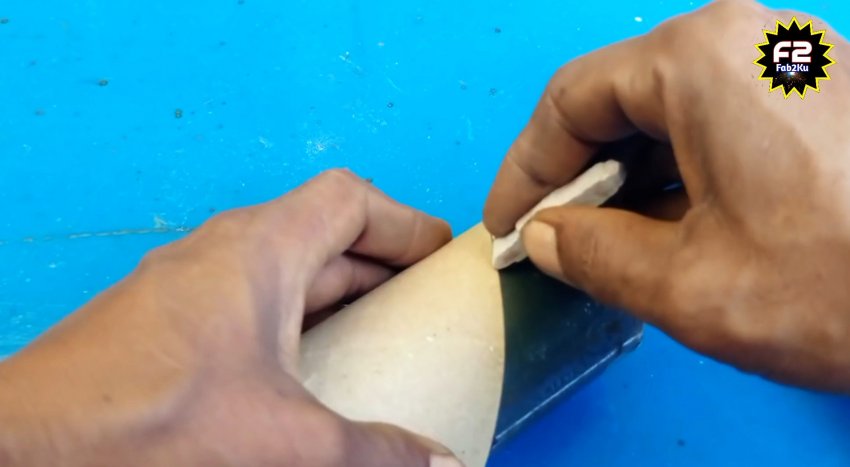

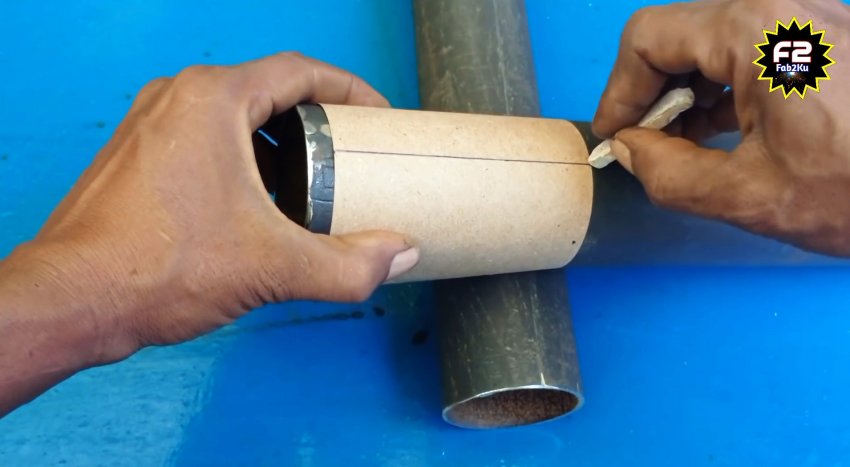

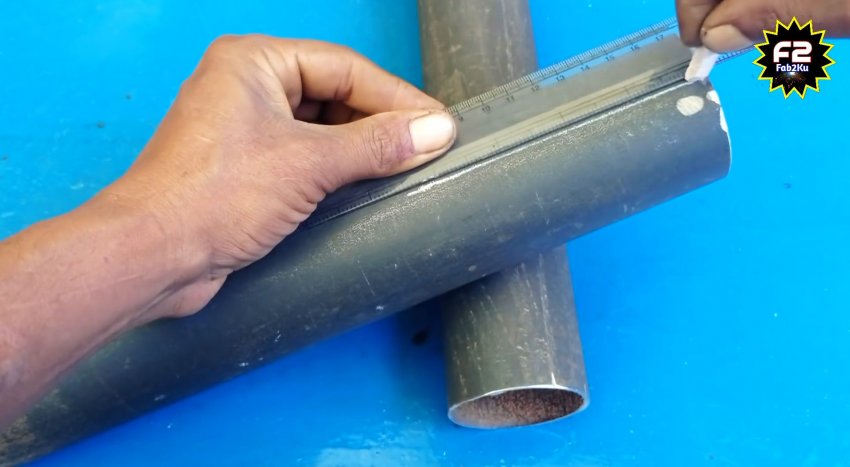

На его середине предварительно делается отметка. Оборачиваем бумагой трубу и делаем мелом метки на трубе в середине и месте соединения концов с обеих сторон листа, через полученные метки проводим линию. В результате получатся две линии, расположенные точно на противоположных концах окружности трубы. Следующий этап — метка на одной из линий на расстоянии, равном ширине трубы. Требуемое расстояние можно получить измерив его любым прямым предметом или приложить второй кусок трубы. Полученная метка соединяется с началом линии на другой стороне в обе стороны. В качестве направляющей используется тот же кусочек бумаги или ткани. Те же манипуляции производятся и со вторым куском трубы. Получившийся в месте соединения линий угол скругляется. Разрез После окончания разметки можно приступать к резке. Она производится по намеченной линии с помощью УШМ. В рассматриваемом случае труба имеет малую толщину, поэтому дополнительная разделка кромок не требуется — она нужна при толщине стенок более 5мм, поэтому после отреза достаточно только зачистить обрабатываемую поверхность под сварку. Сварка Соединяемые трубы соединяются и фиксируются при помощи сварочного магнита. После их позиционирования выполняем прихватки с двух противоположных сторон для изначальной фиксации и уменьшения деформации металла при сварке. Магнит после этого шага можно снять — он больше не требуется. Зафиксированные прихваточными швами трубы обвариваются по всей длине соединения. Осталось обработать шов после сварки — отбить шлак и зачистить при помощи УШМ. Шов проверяется на герметичность, а полученный угол конструкции — на геометрическое соответствие с помощью угольника. Смотрите видео Способ обучения сварки без расхода электродов - https://sdelaysam-svoimirukami.ru/7922-sposob-obuchenija-svarki-bez-rashoda-jelektrodov.html
