Чтобы делать точный раскрой пиломатериалов, удобней всего применять циркулярный стол. Такой станок не обязательно покупать. Если у вас имеет болгарка, то его можно сделать из нее, причем, не испортив саму УШМ.

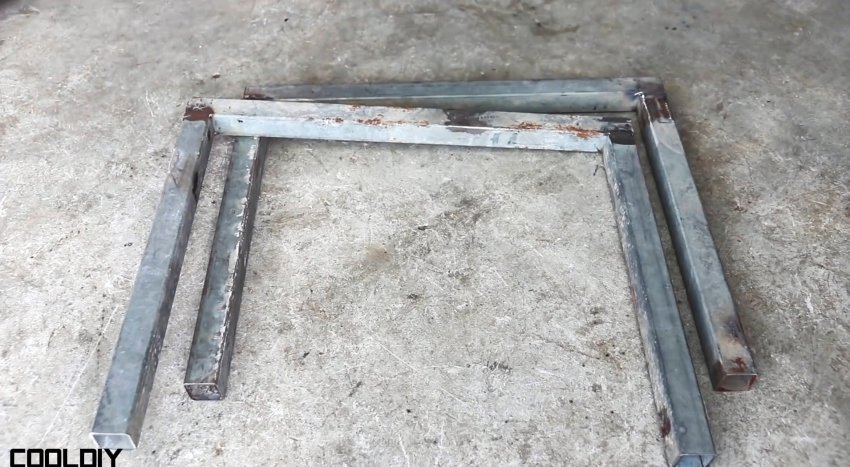

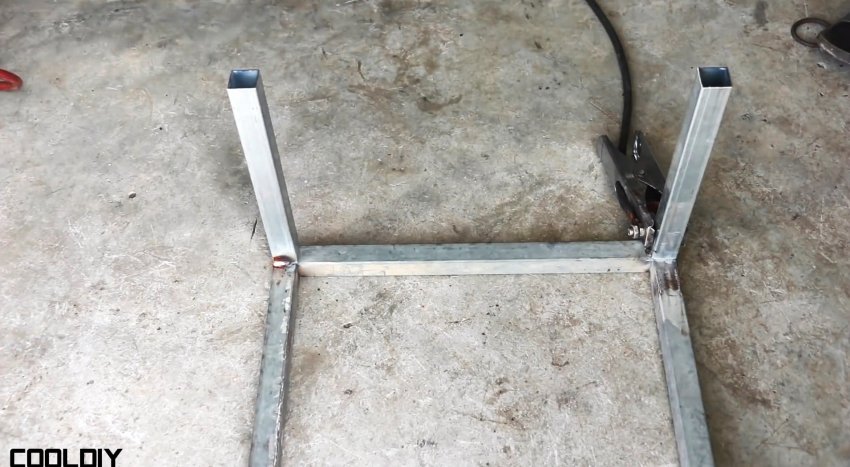

Между собой они свариваются двумя перемычками.

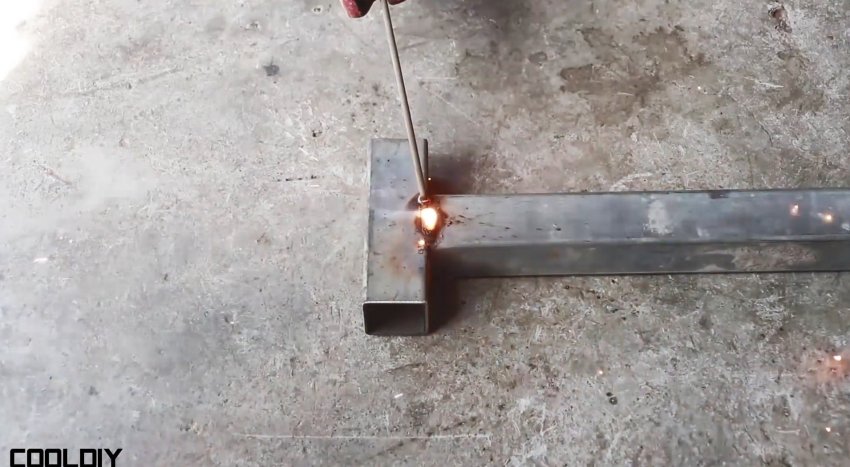

Для изготовления механизма регулировки вылета пильного диска из трубы большего диаметра сваривается Т-образная заготовка. По длине она должна быть на 1 см короче, чем расстояние между трубами основания столешницы стола.

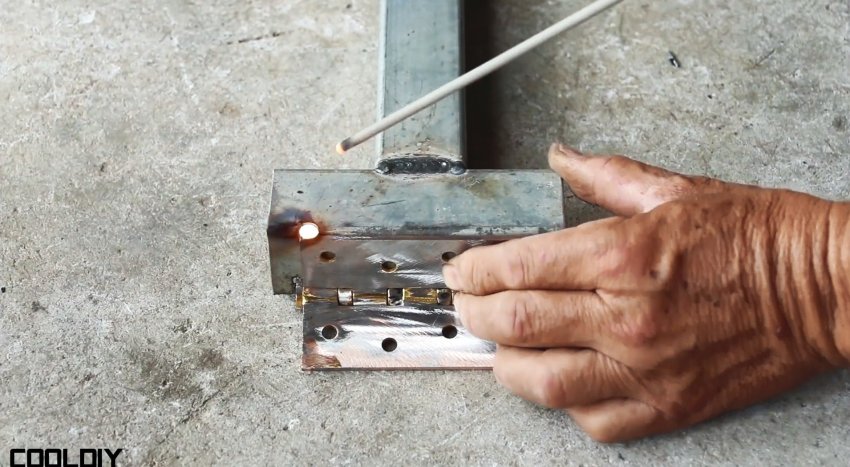

К ней приваривается дверная петля.

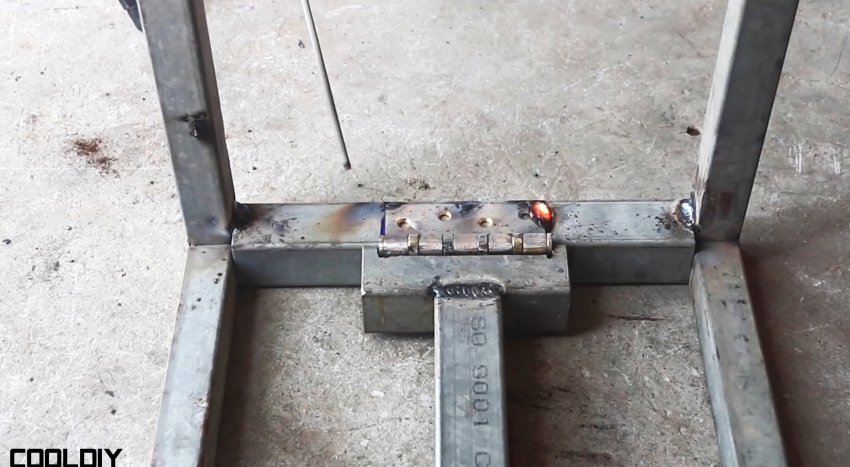

Полученная деталь через петлю приваривается к раме стола.

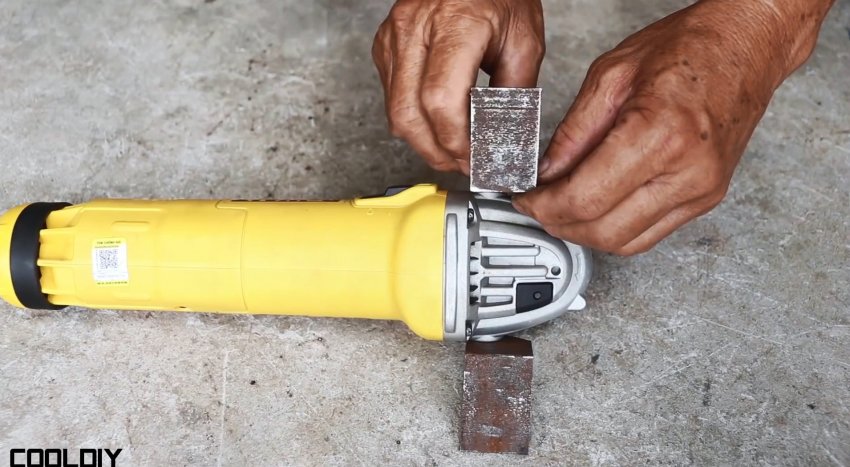

Затем из тонких отрезков уголка делается 2 проушины, который прикручиваются к болгарке через ее штатные отверстия для съемной ручки.

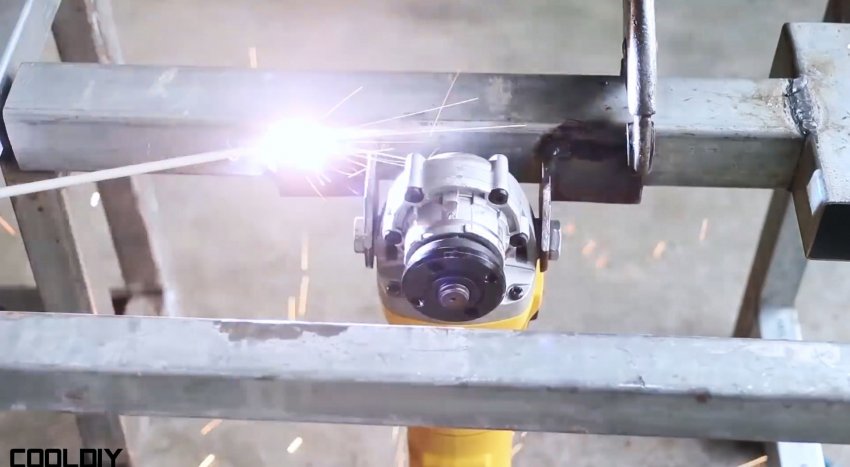

Проушины привариваются к штанге механизма регулировки на петле. Нужно смотреть, чтобы редуктор УШМ не выпирал над рамой. Если так получается, то проушины следует приварить сместив вниз.

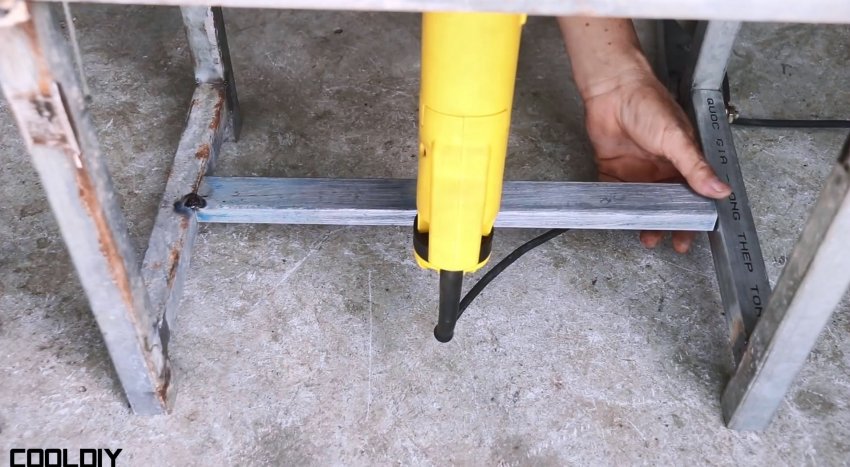

Внизу стола, между ножками привариваются перемычки. Затем они соединяются между собой трубкой, идущей по центру прямо под штангой регулировки на петле.

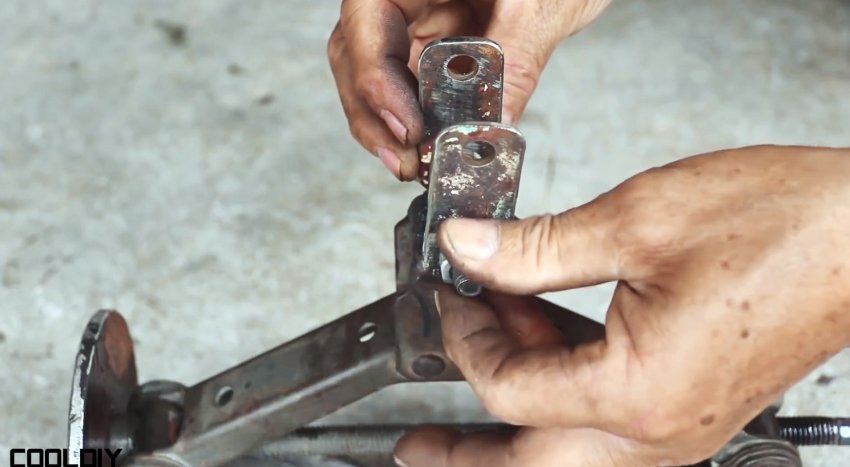

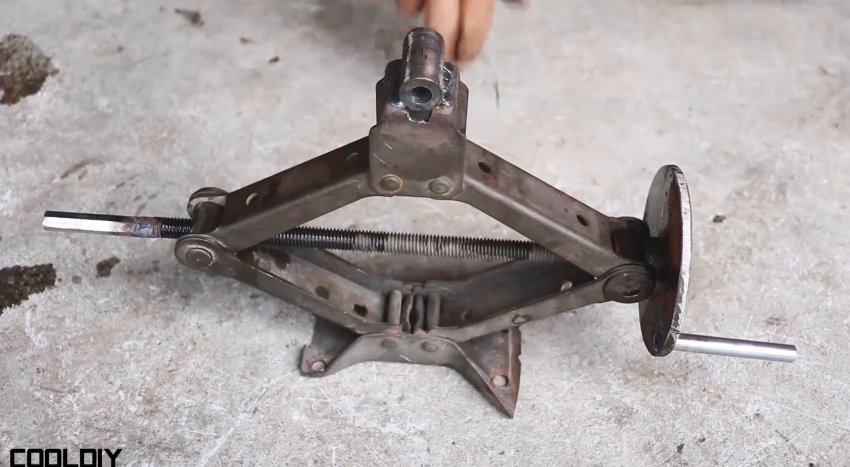

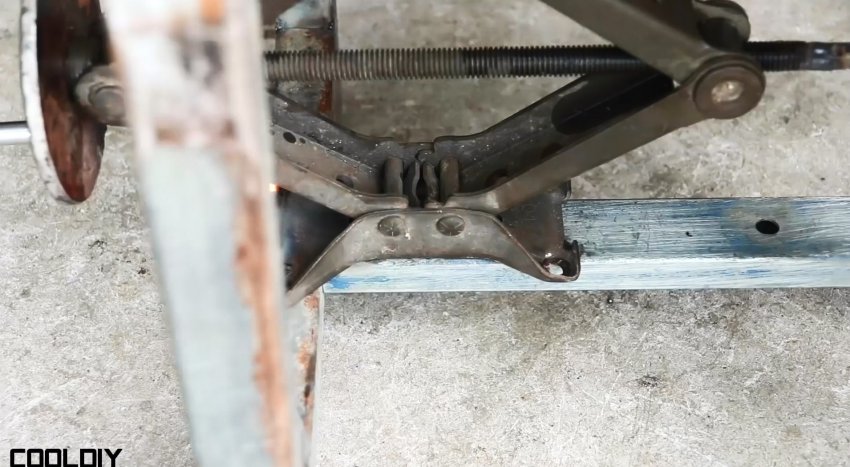

Далее нужно доработать ромбовидный домкрат. На его винт регулировки приваривается колесико с ручкой. В его опорную площадку вваривается втулка, длина которой соответствует по ширине профильной трубе рамы. К втулке прикручивается 2 проушины из полосы.

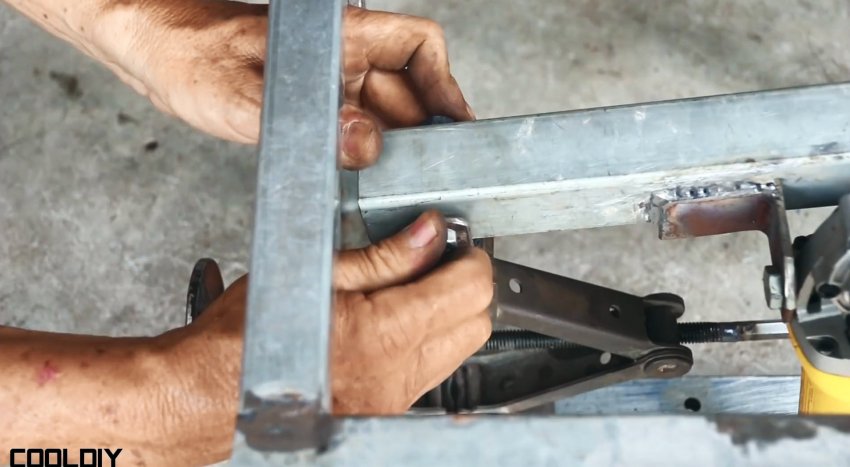

Нужно просверлить край штанги с болгаркой, и прикрутить домкрат к ней с помощью проушин. Затем он приваривается внизу к перемычке.

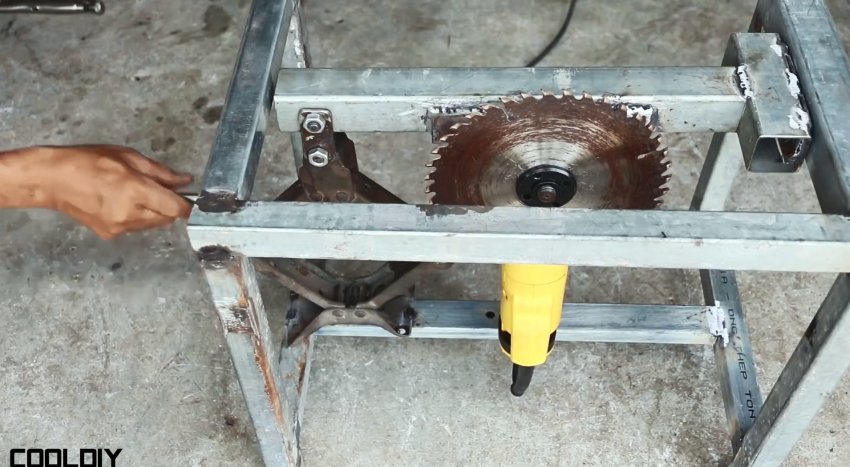

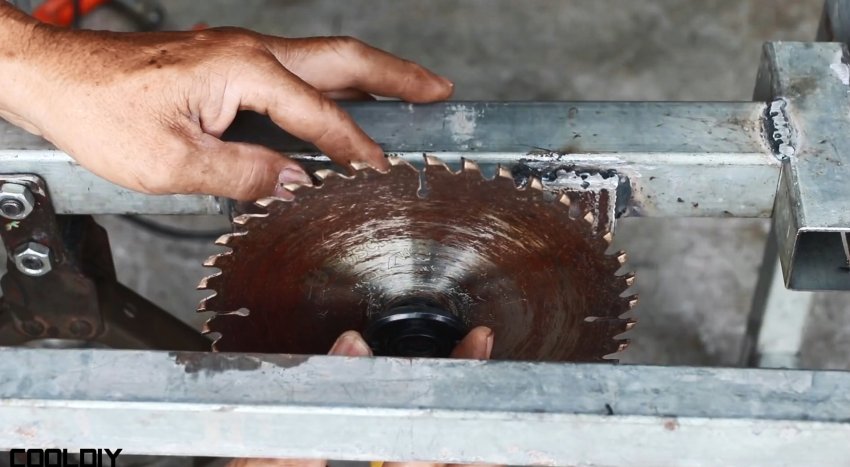

На болгарку устанавливается пильный диск.

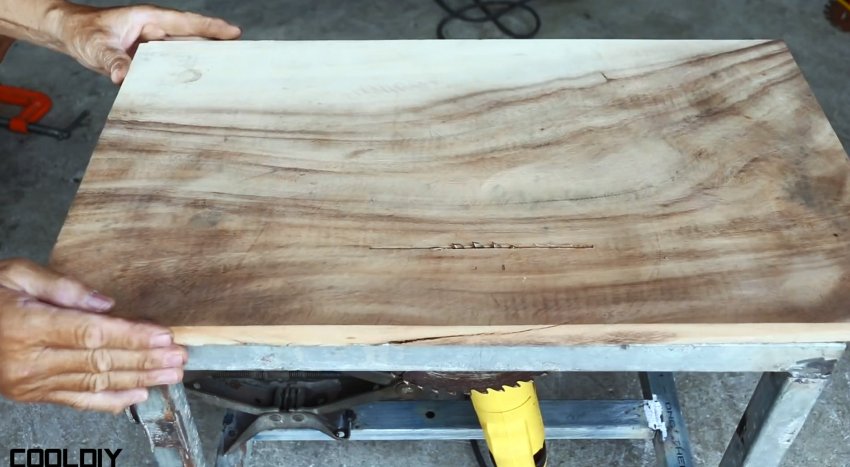

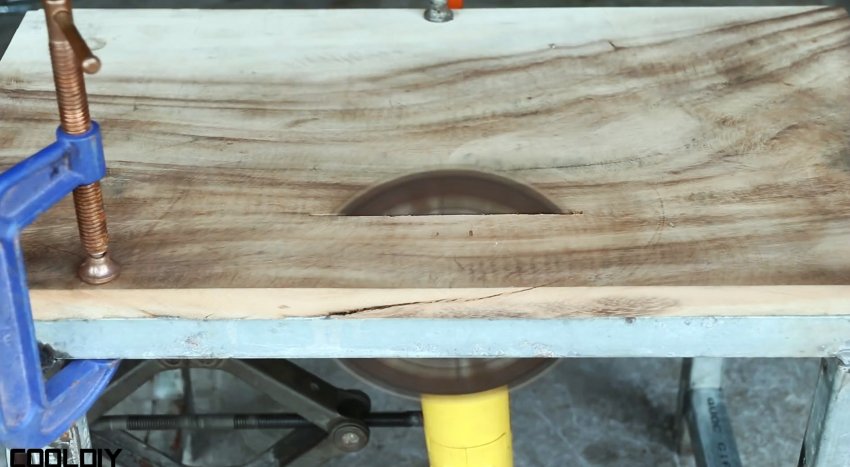

На стол закрепляется столешница из щита или фанеры. Затем болгарка запускается, и подымается домкратом. Диск сам сделает под себя пропил.

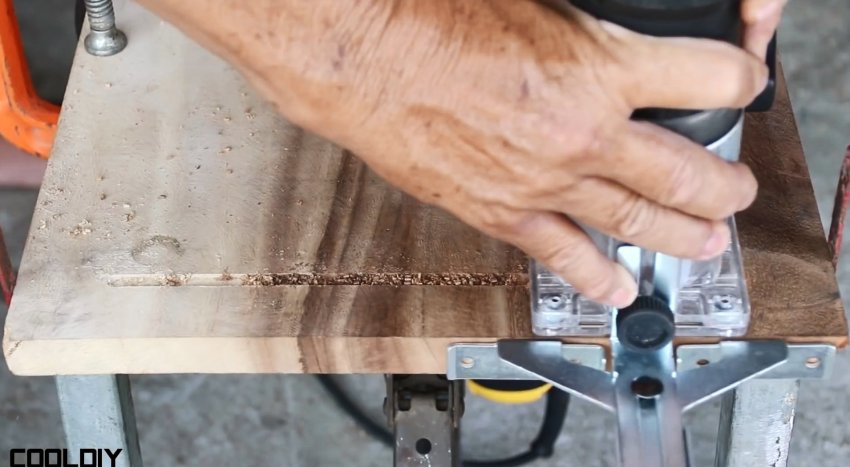

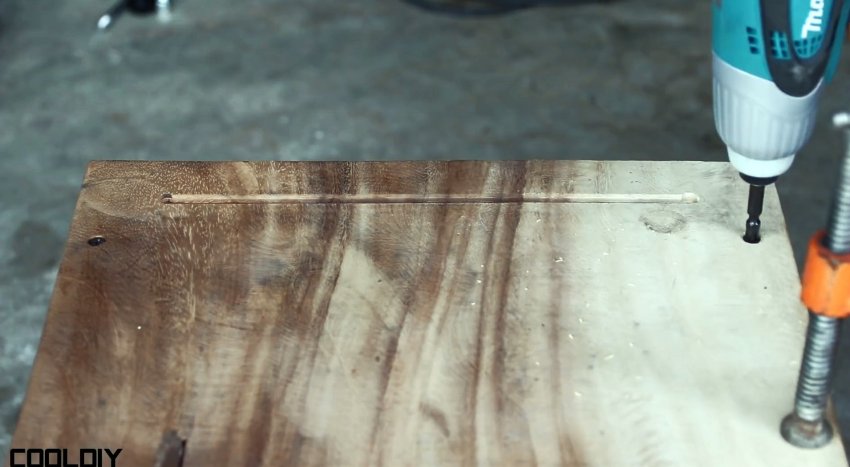

По краям столешницы фрезеруются поперечные относительно направления пильного диска пазы.

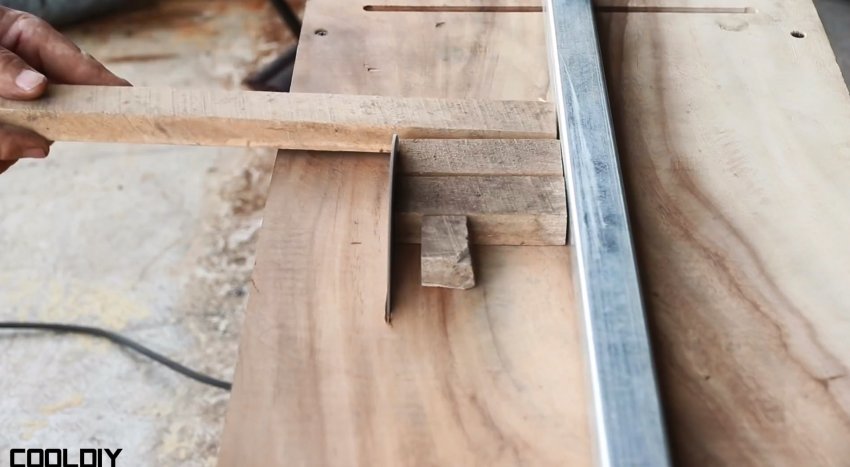

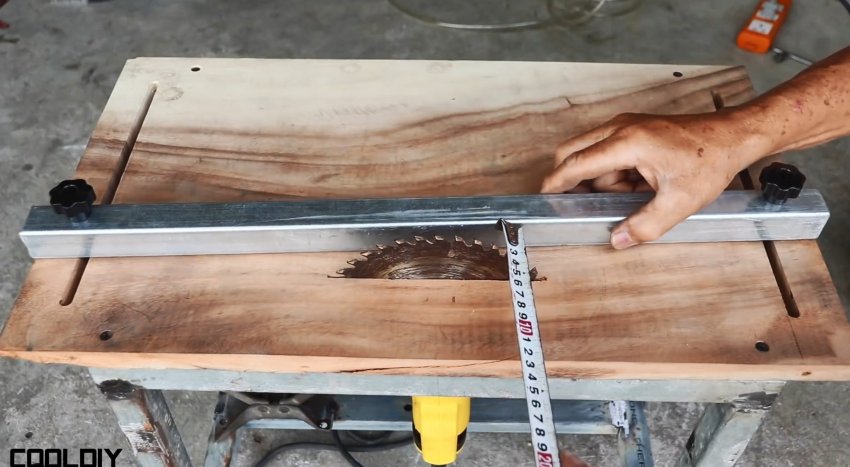

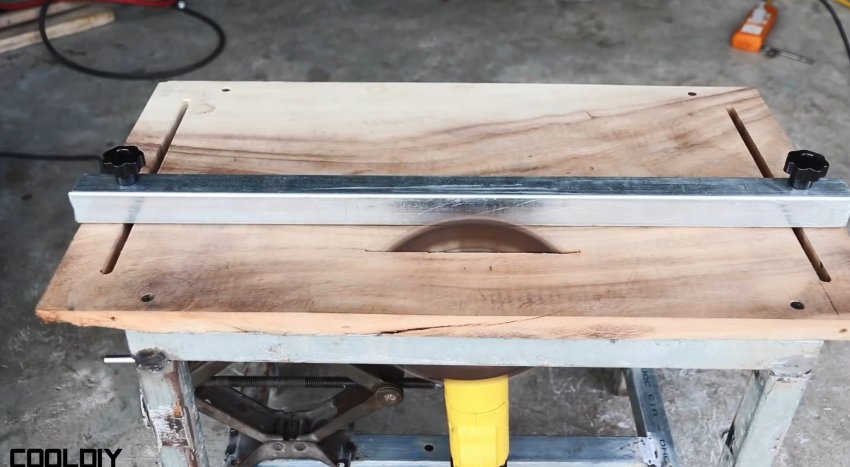

С их помощью к станку прикручивается барашковыми болтами труба, которая послужит параллельным упором при распиле.

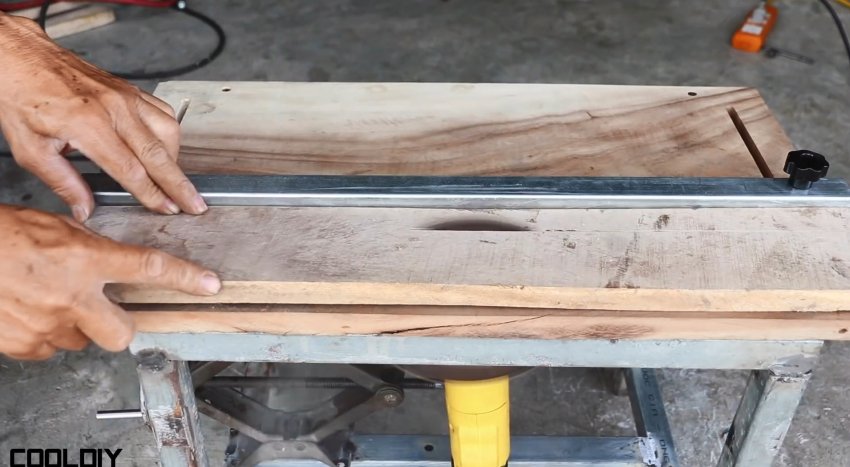

В итоге получаем полноценный циркулярный станок.
