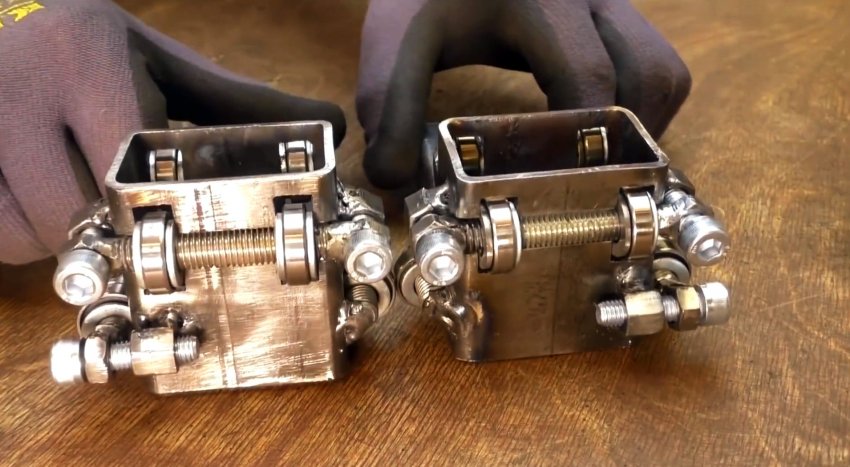

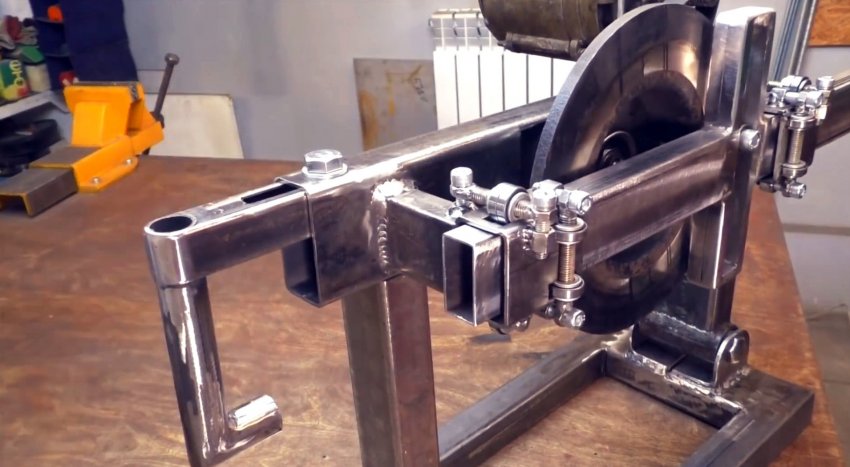

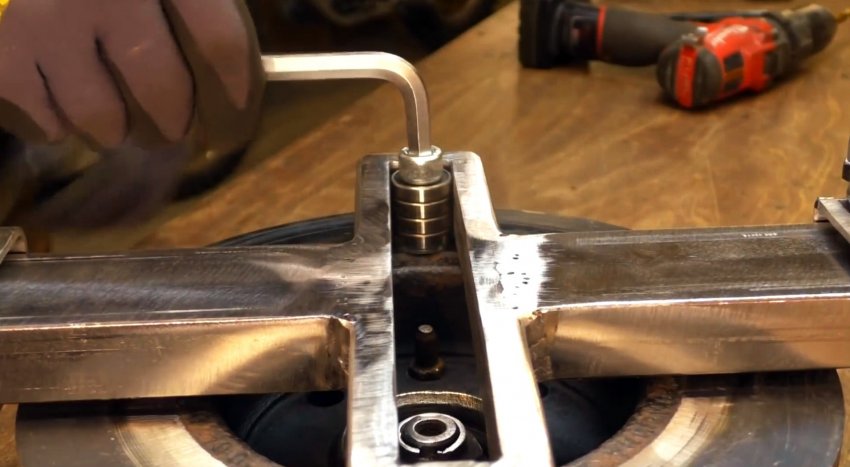

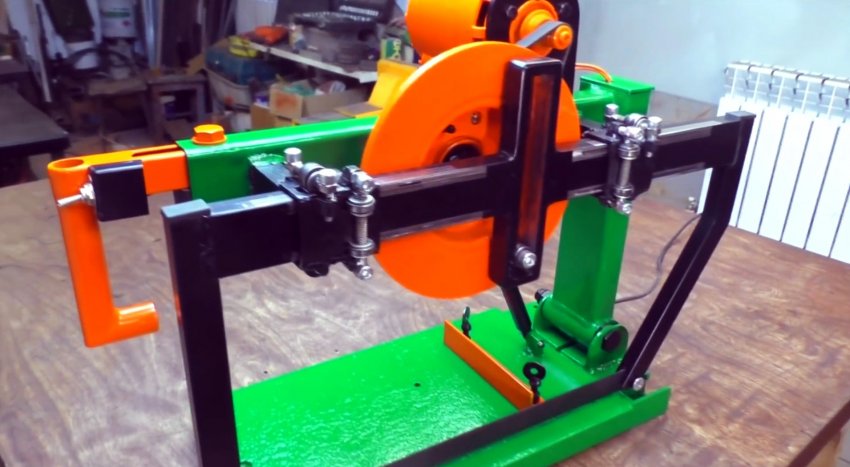

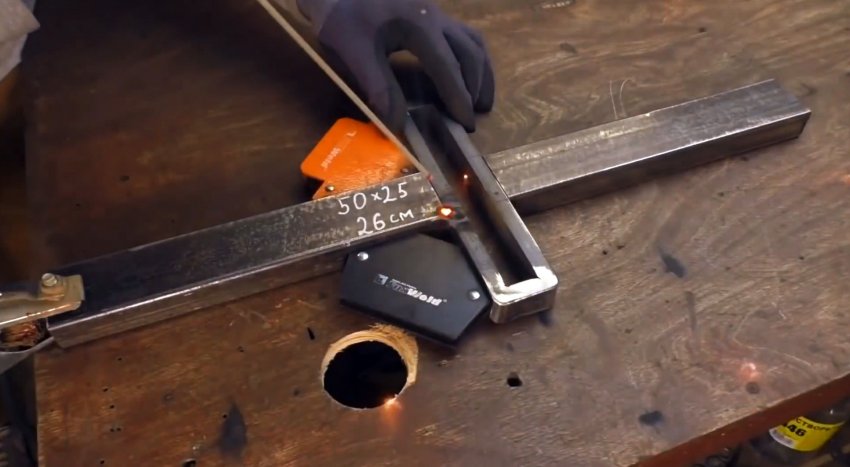

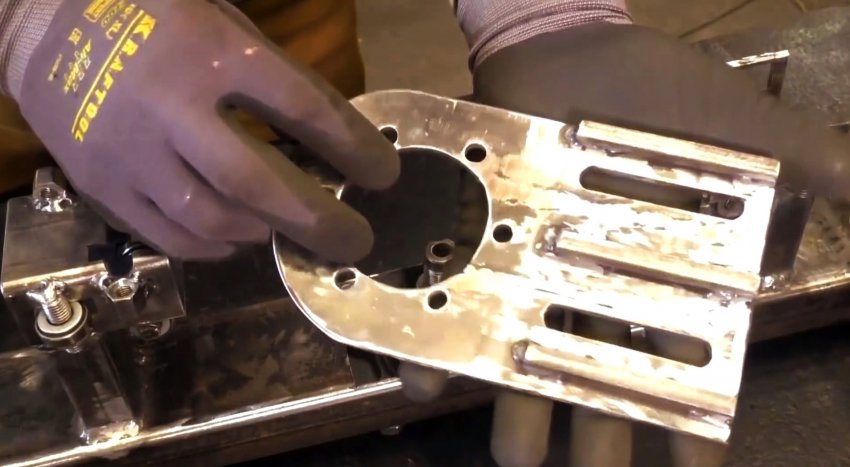

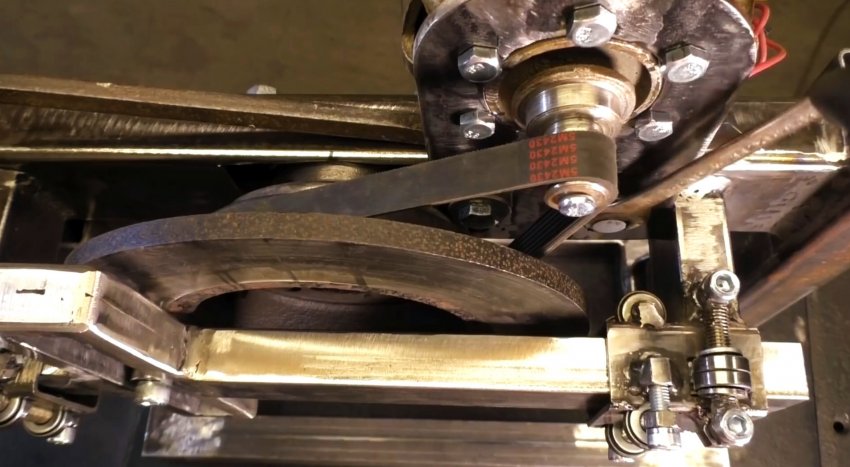

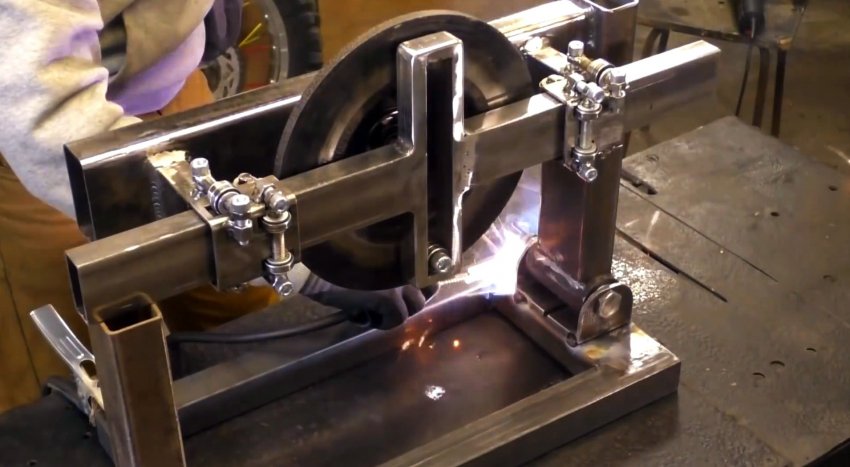

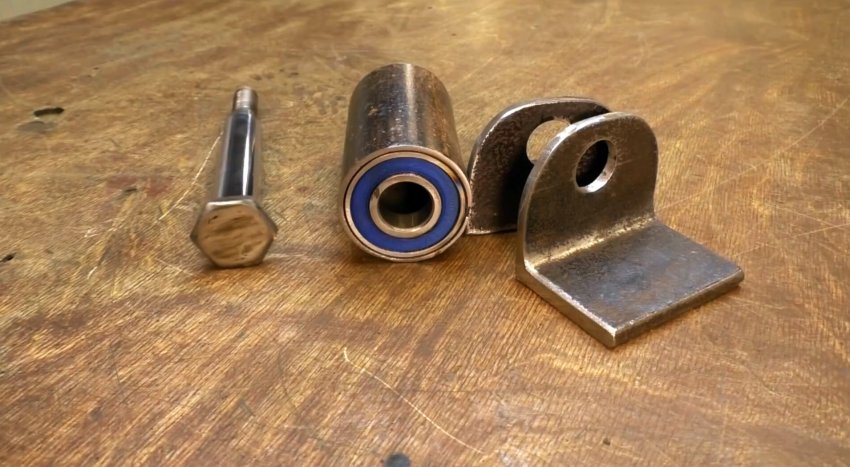

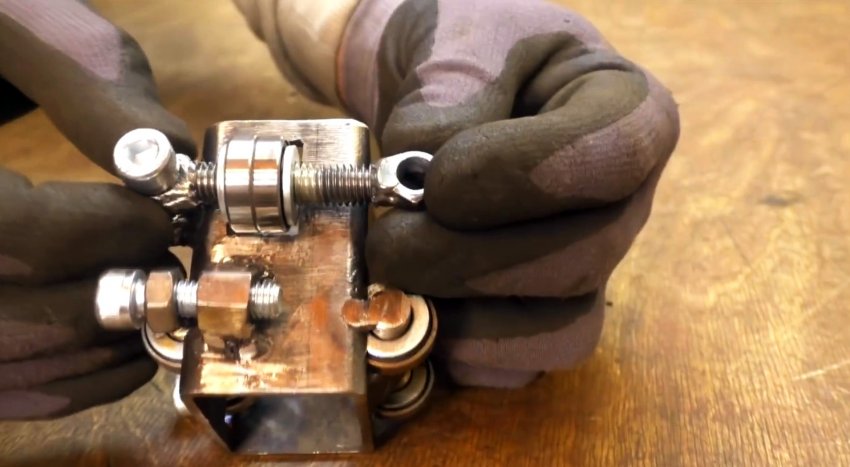

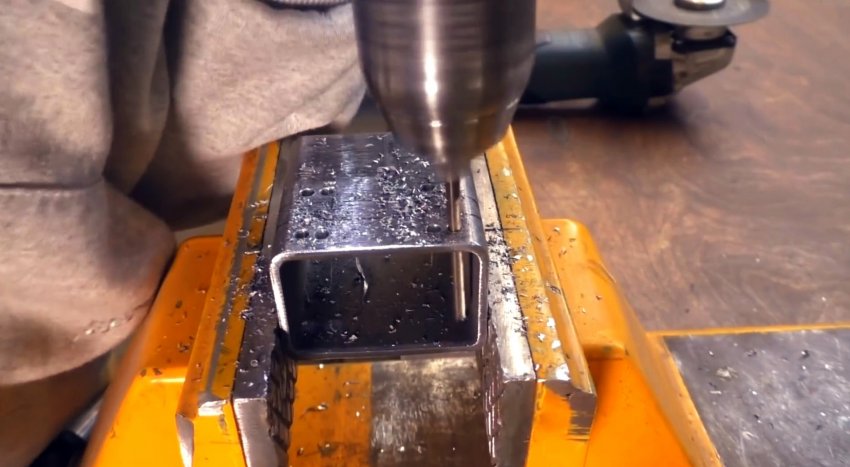

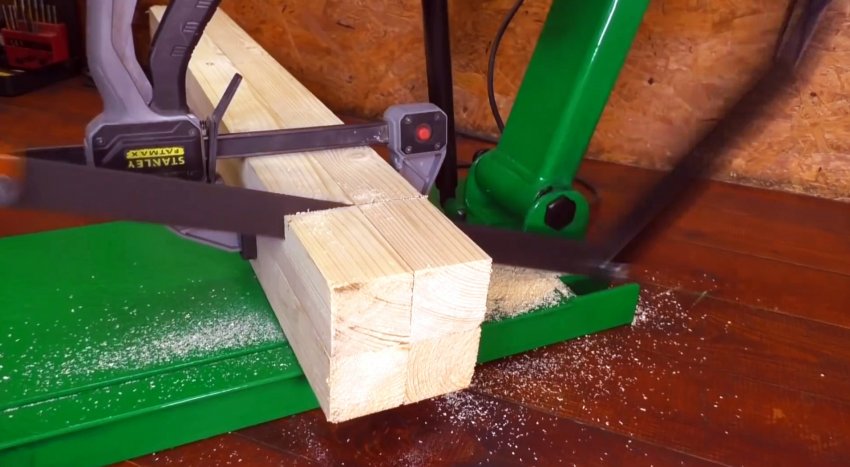

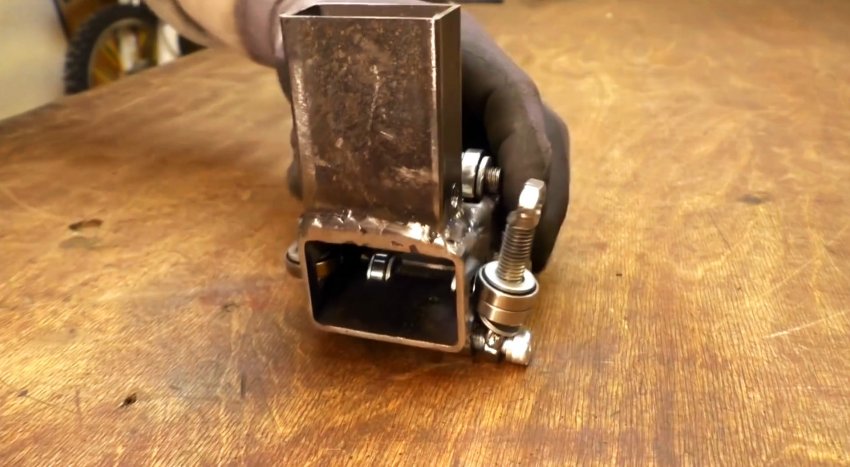

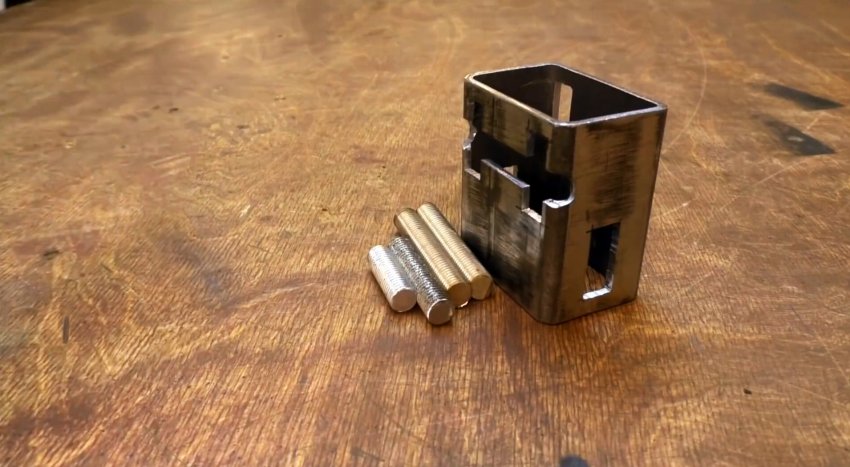

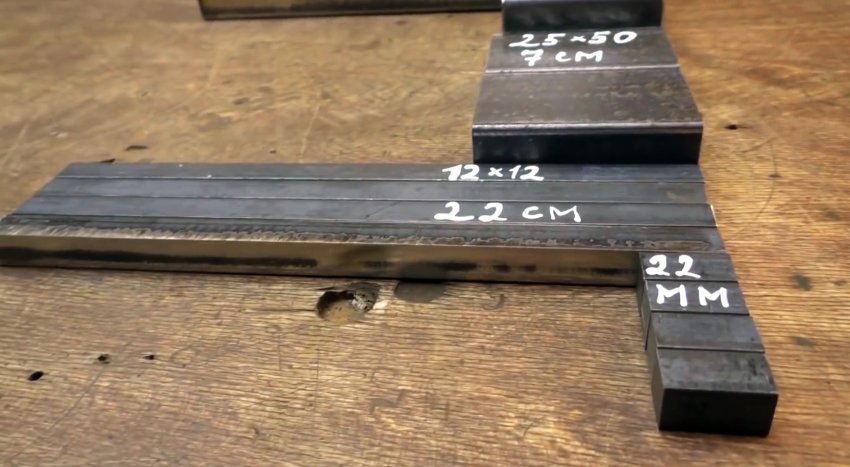

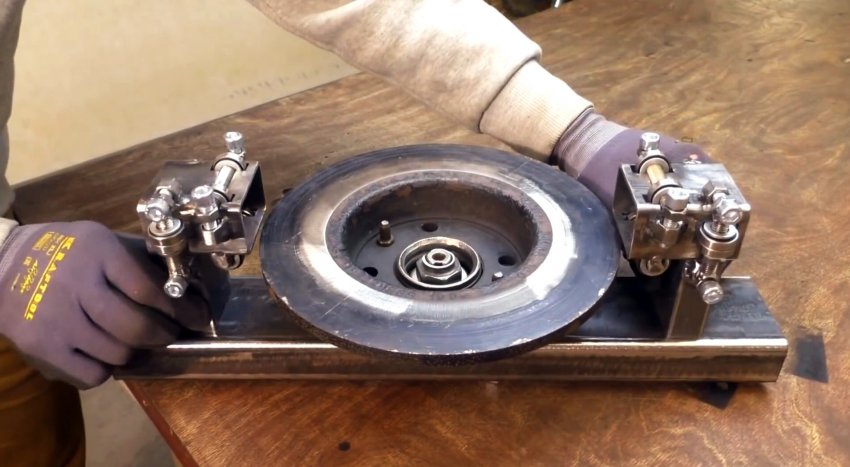

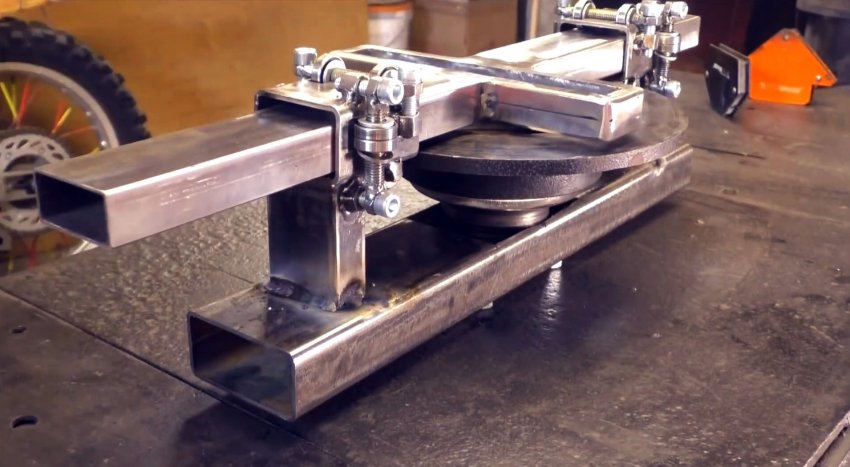

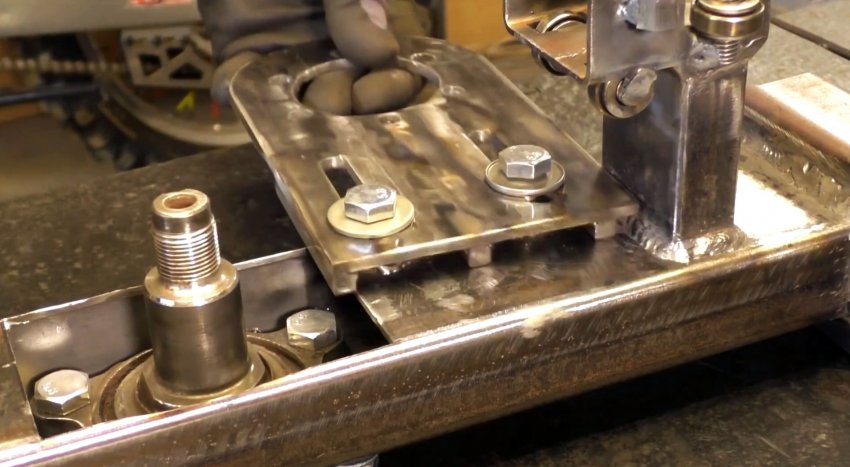

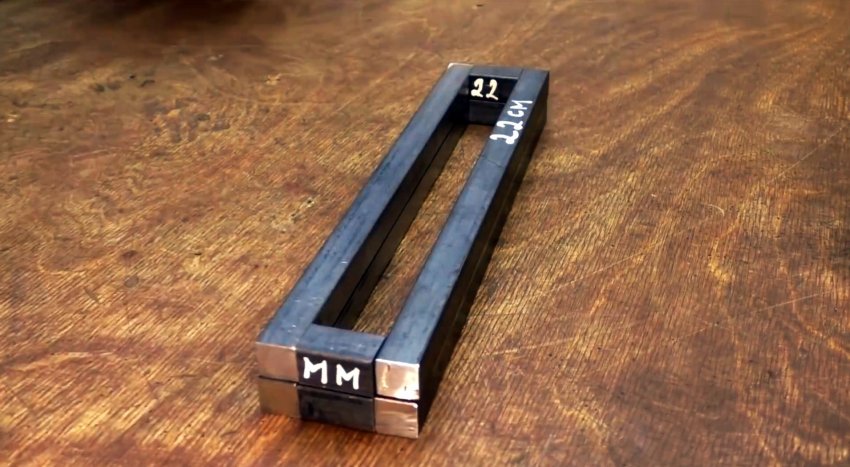

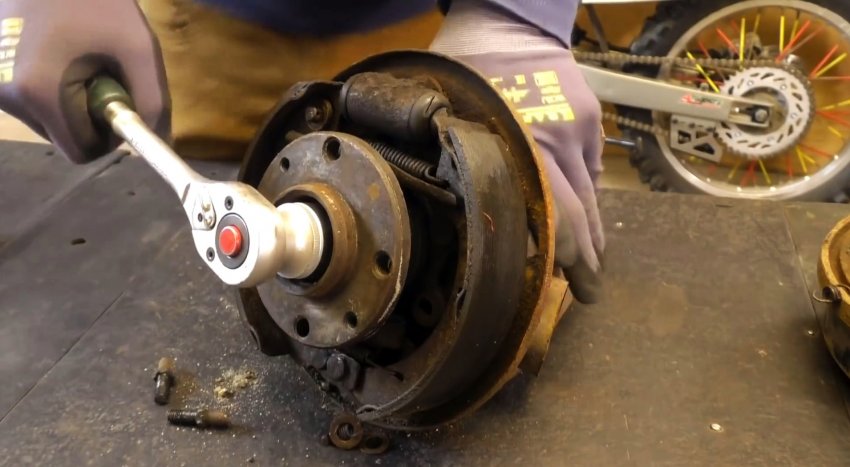

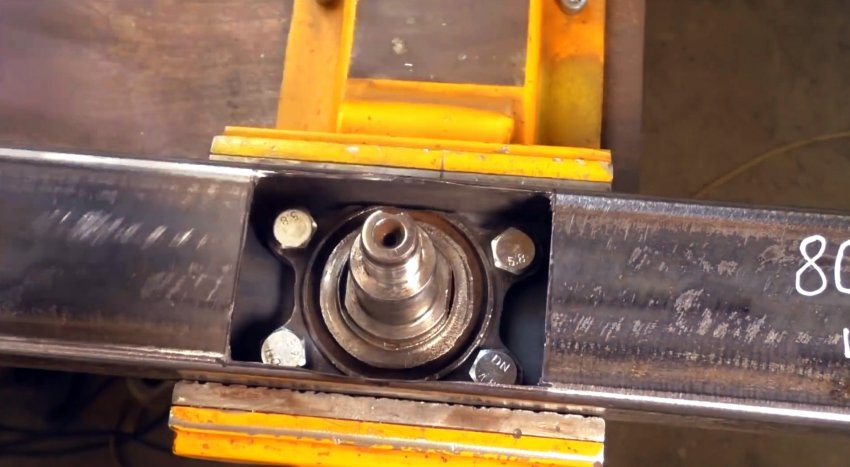

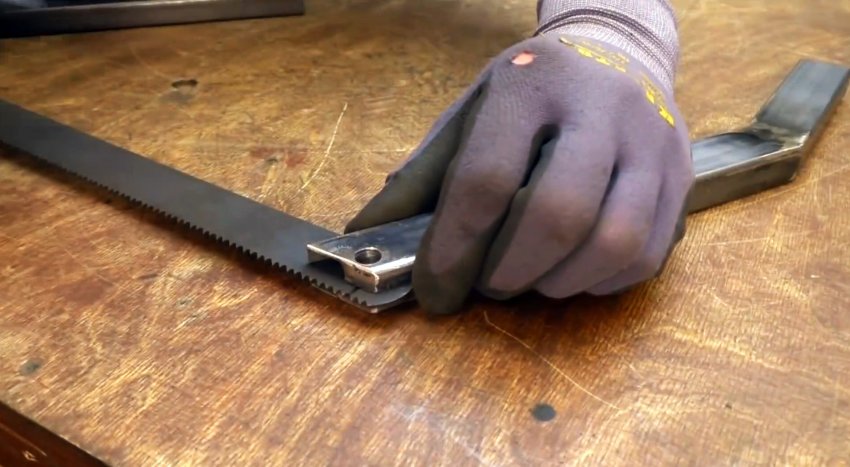

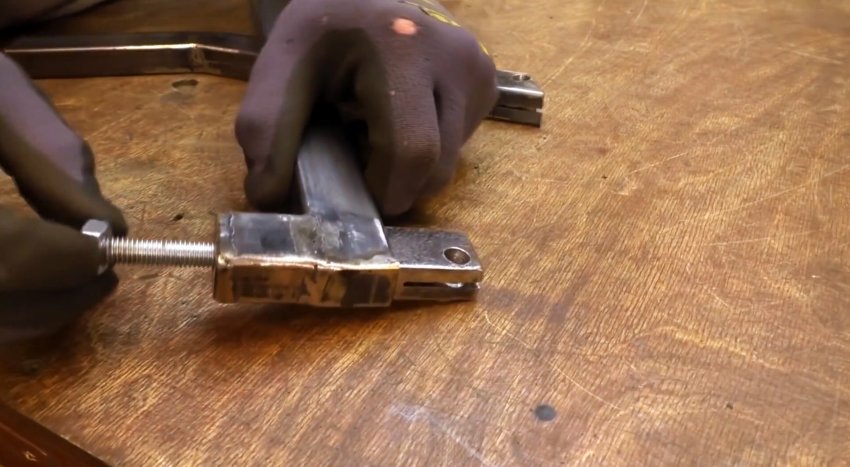

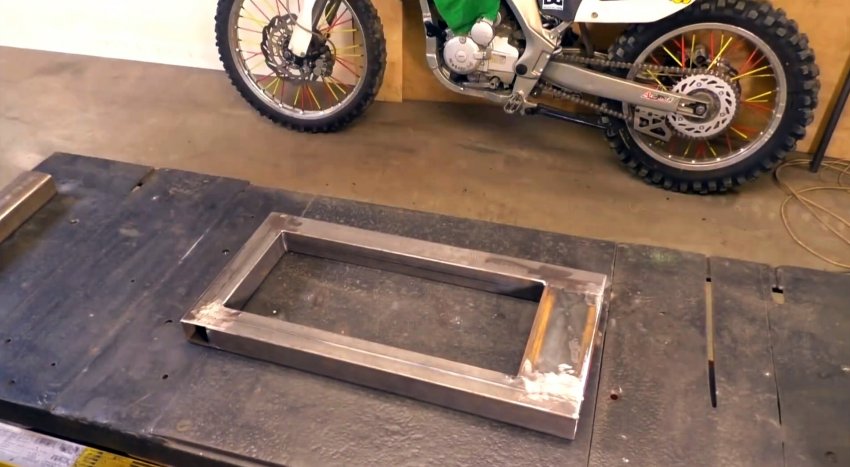

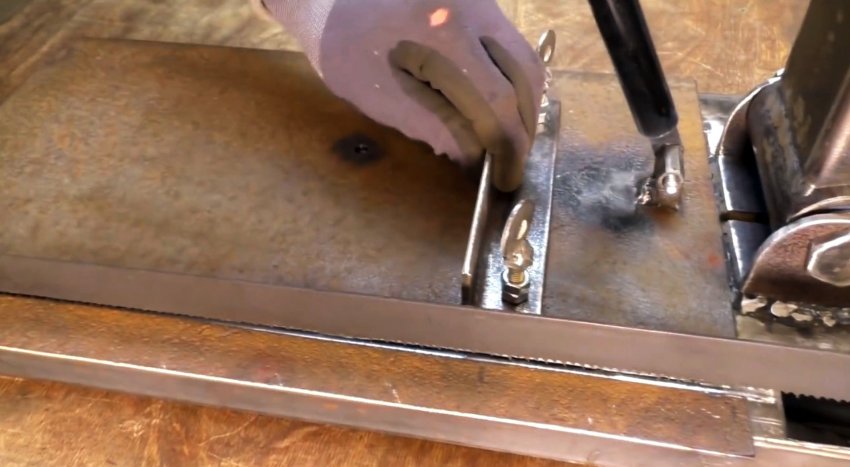

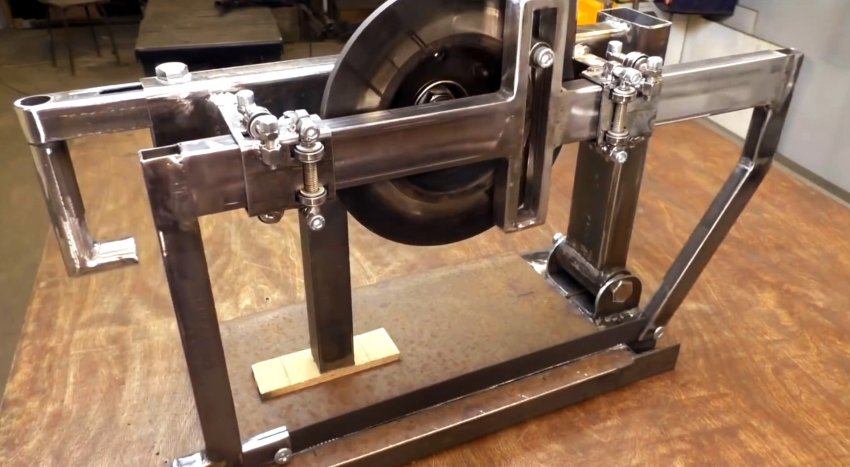

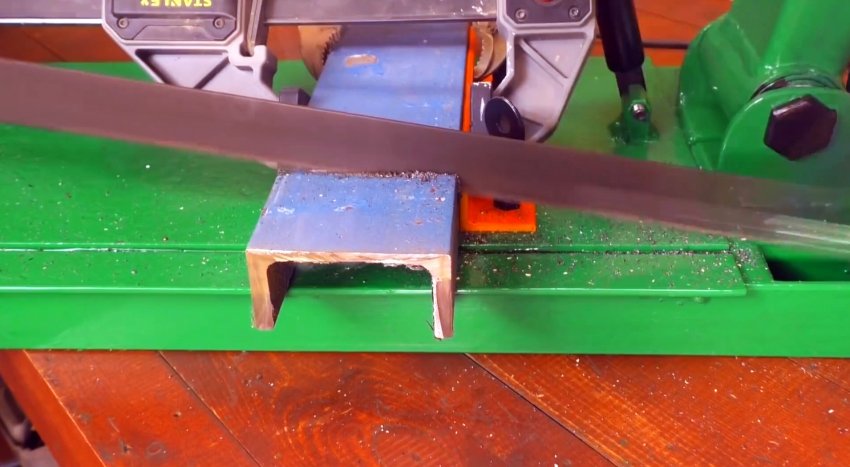

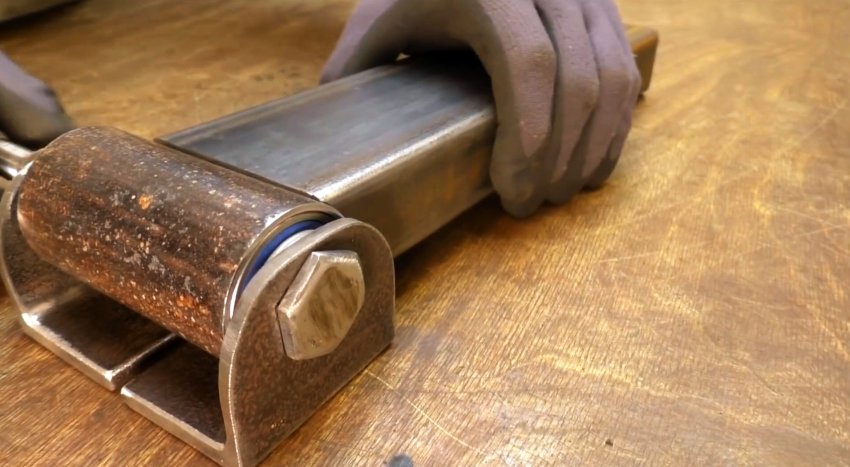

Электромеханическая ножовка позволяет пилить заготовки даже точнее торцовочной пилы с протяжкой. Она просто незаменима для отдельных особо ответственных работ, так как оставляет тонкий ровный как струна пропил. Сделать электромеханическую ножовку можно своими руками из профильных труб, автомобильной ступицы и электромотора. Процесс изготовления пилы Для начала необходимо разобрать и почистить ступицу. Далее прикрутить к ступице тормозной диск. Затем берем отрезок профильной трубы 80х40 мм длиной 47 см, и срезаем ее стенку в центре. Далее просверливаем деталь, и прикручиваем к ней ступицу болтами. Теперь берем две заготовки из трубы 60х40 мм длиной по 7 см. В них нужно вырезать пазы, как на фото. К заготовкам привариваются болты с подшипниками и шайбами. Обратите внимание, что некоторые подшипники на каретках можно регулировать. Далее к кареткам привариваются отрезки труб 25х50 длиной по 7 см. Сварочные электроды широкого назначения на АлиЭкспресс со скидкой - http://alii.pub/606j2h Из квадрата 12х12 мм вырезаются две заготовки длиной по 22 см и две по 2,2 см. Из них сваривается рамка. К ней привариваются трубы 50х25 мм длиной по 26 см. Далее каретки со стойками выставляются на основание со ступицей, и в них устанавливается последняя деталь с рамкой. Теперь регулируем, и привариваем заготовки. После этого нужно вкрутить в тормозной диск болт с подшипниками так, чтобы он цеплял при вращении деталь с рамкой. В итоге механизм будет превращать вращение ступицы от двигателя в поступательное движение штанги. Далее необходимо заняться поворотным рычагом. Из двух уголков делаем проушины, на которые закрепляется барабан из труб с впрессованными подшипниками. Для их соединения потребуется сделать палец. К барабану приваривается отрезок трубы 80х40 мм. Полученная заковка приваривается краем с трубой под прямым углом к основанию механизма. Затем сваривается рамка, и приваривается к проушинам. Важно, чтобы она была параллельной относительно остальной станины. Напротив рычага привариваем стойку такой же длины. Далее нужно снять ступицу, и возле нее на трубу прикрутить крепление для двигателя, сделанное из листовой стали и квадрата. С его помощью можно установить электромотор, и натянуть между его шкивом и ступицей приводной ремень. Далее из обычной круглой и профильной трубы необходимо сварить ручку для пилы. Она помещается в трубу крепления ступицы. На ней делается паз для регулировки. На станину приваривается листовая сталь для получения рабочего столика. На подвижный шток приваривается рамка крепления пильного полотна с хвостовиком и натяжным винтом. Здесь просто повторяем конструкцию обычной ножовки по металлу. Далее устанавливаем газлифт между подошвой и верхней рамой. Ну и прикручиваем упор к подошве для размещения заготовок строго перпендикулярно относительно полотна. Обратите внимание, что трубу в углу подошвы нужно будет подрезать, чтобы она не мешала ходу полотна при подъеме. Сама пила должна в нижнем положении даже немного врезаться в столик. В таком случае полотно сможет полностью распиливать заготовки. В завершение детали окрашиваются. Выключатель можно поместить прямо в ручку. Полученная пила позволяет ровно и аккуратно резать дерево, сталь и прочие материалы. Смотрите видео Наипростейшая направляющая для распила бревен на доски бензопилой своими руками - https://sdelaysam-svoimirukami.ru/7970-naiprostejshaja-napravljajuschaja-dlja-raspila-breven-na-doski-benzopiloj-svoimi-rukami.html
