Как сделать приспособление для заточки ножей фуговального станка на наждаке - «Сделай сам»

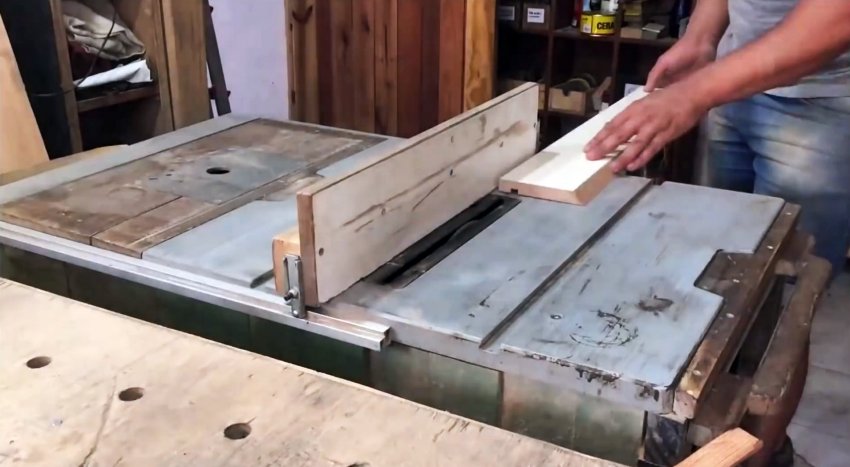

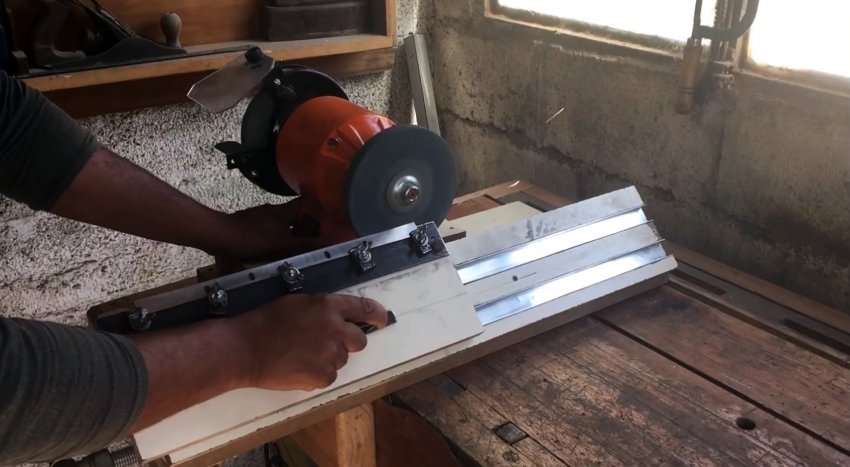

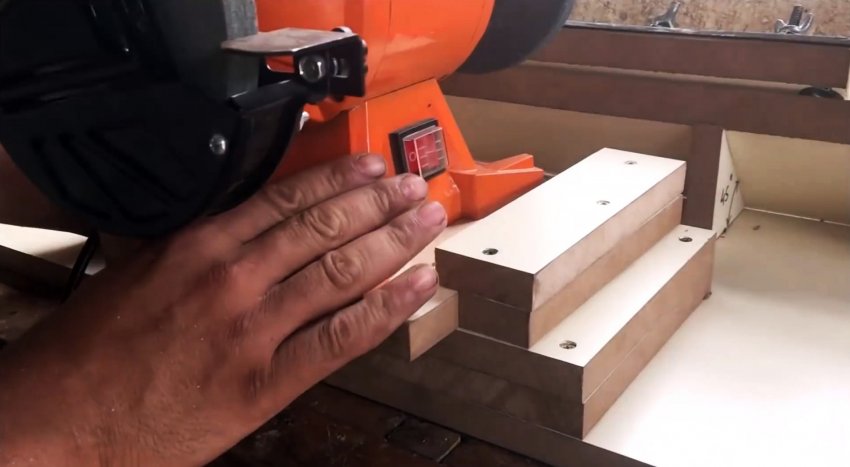

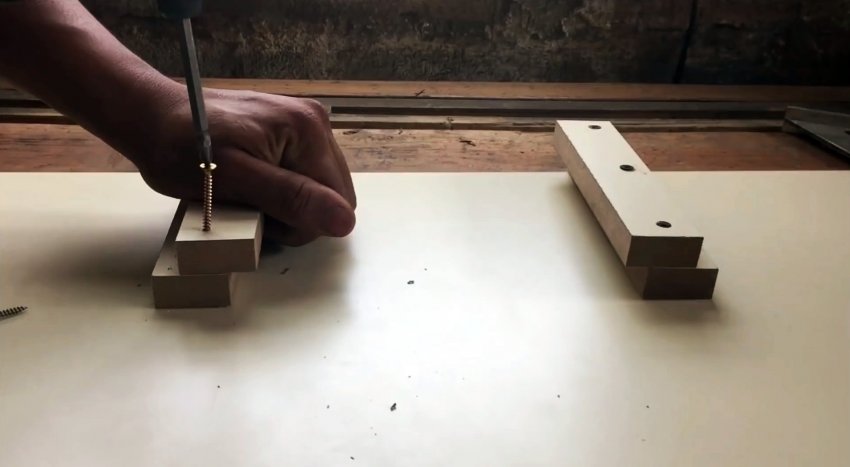

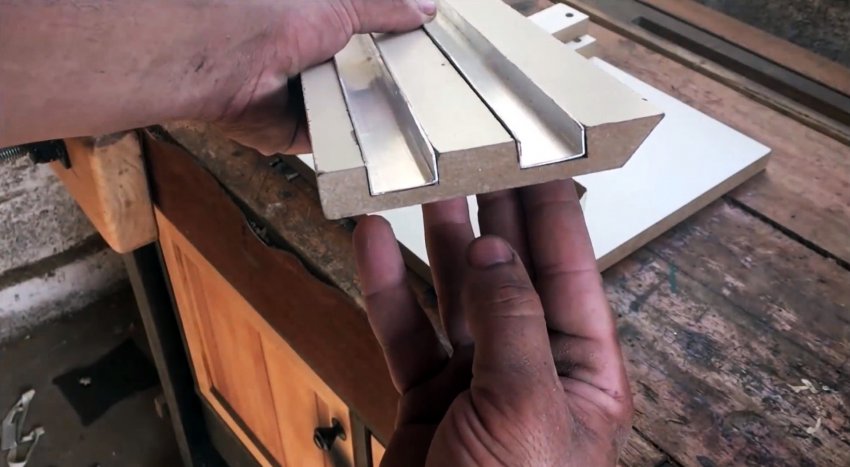

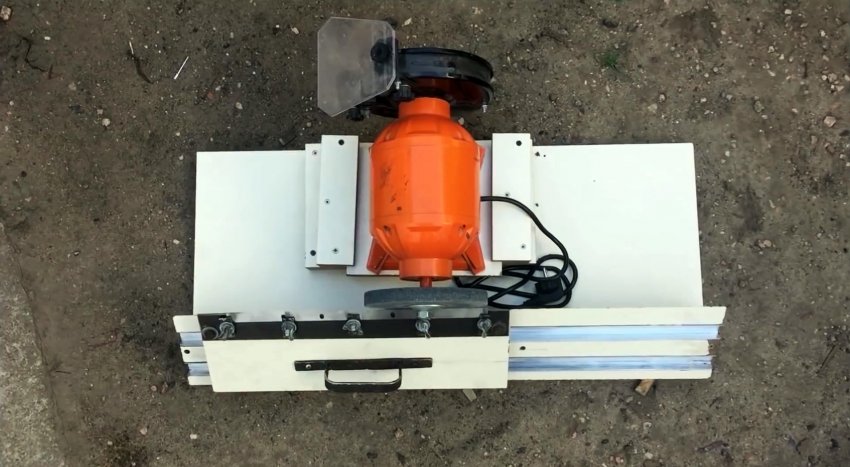

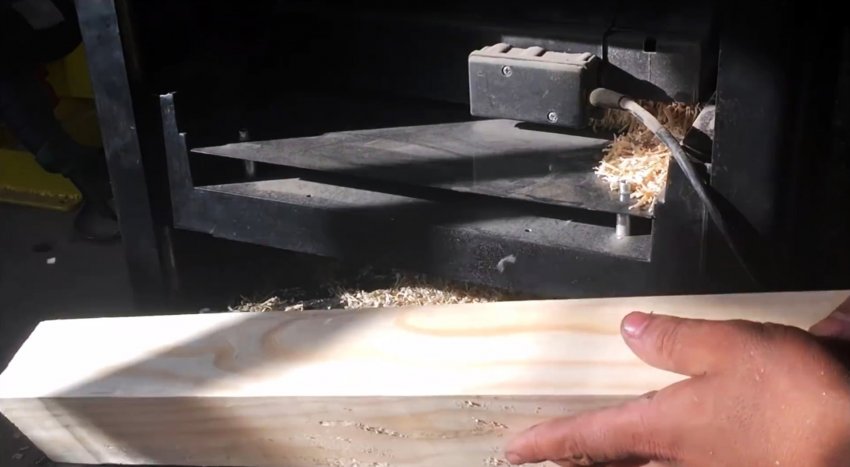

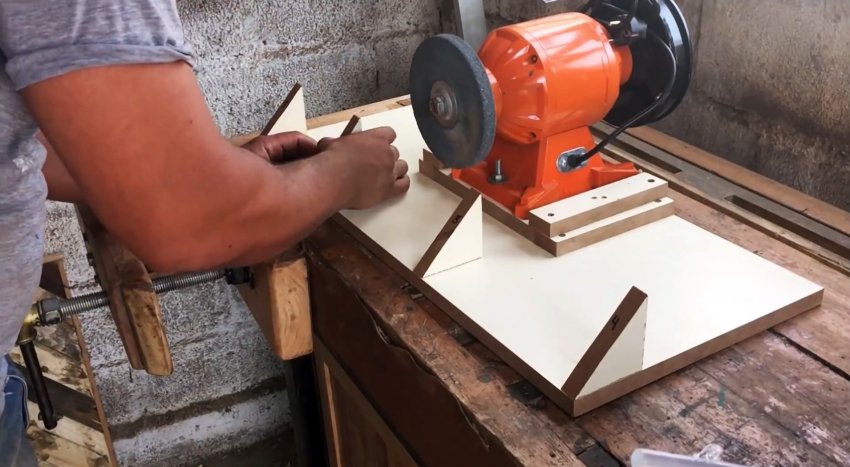

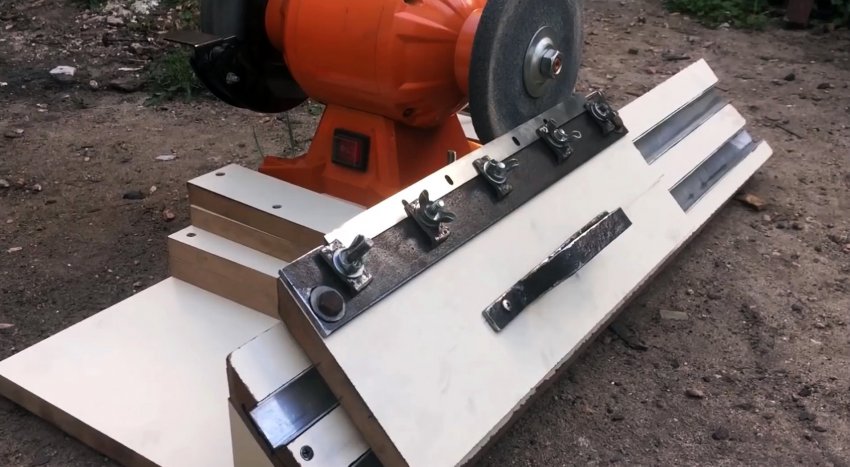

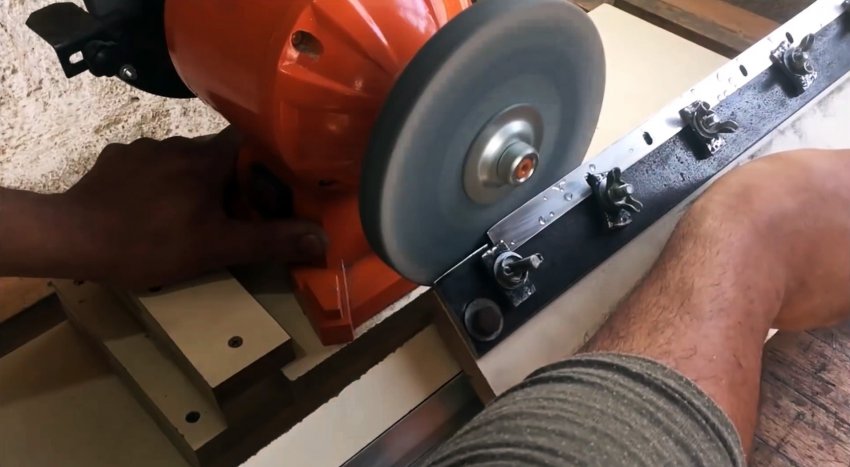

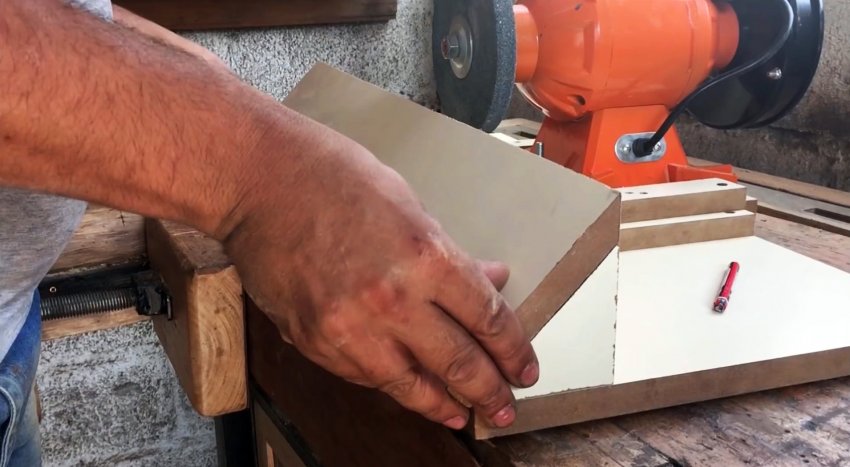

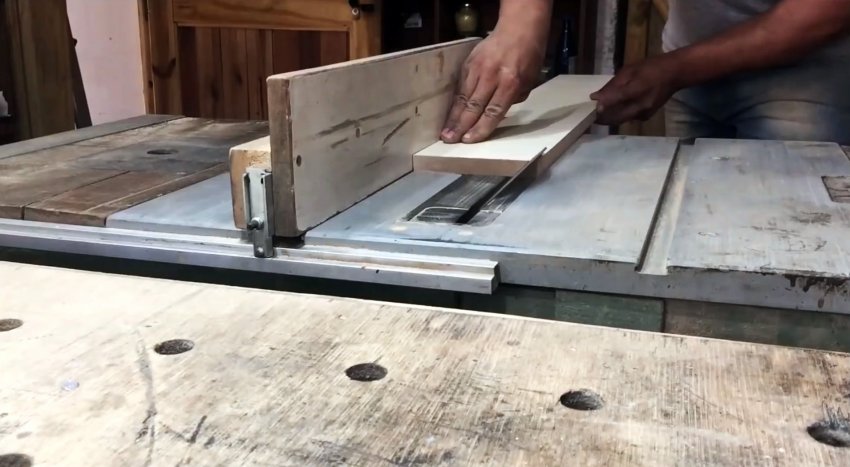

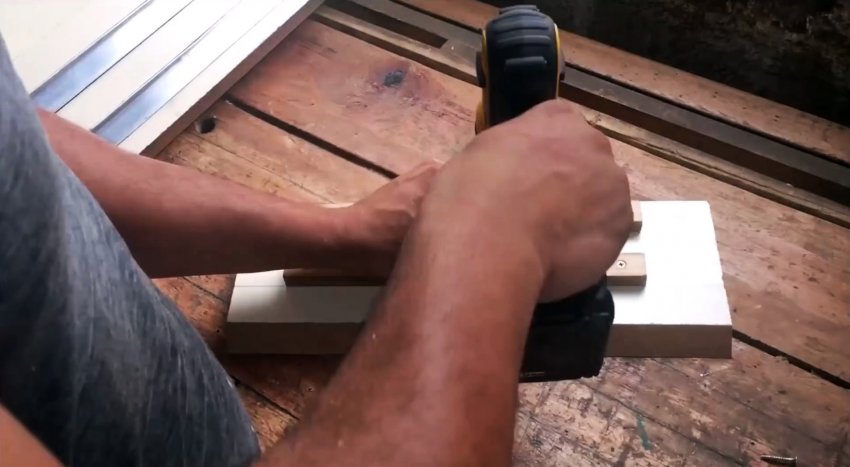

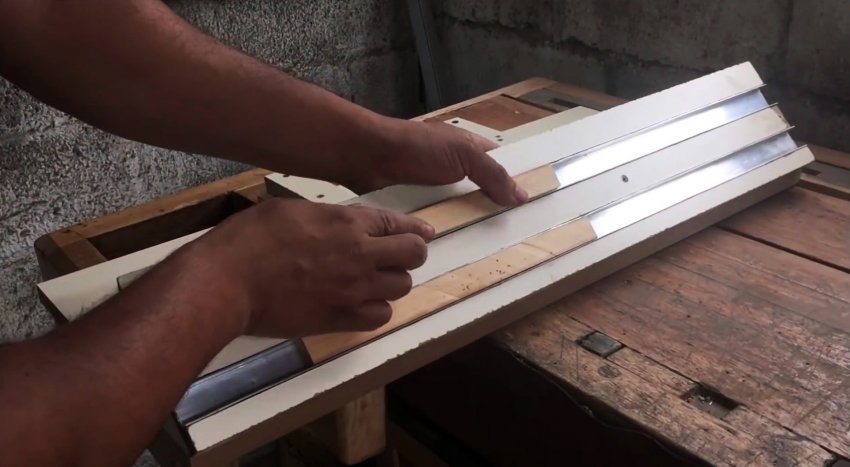

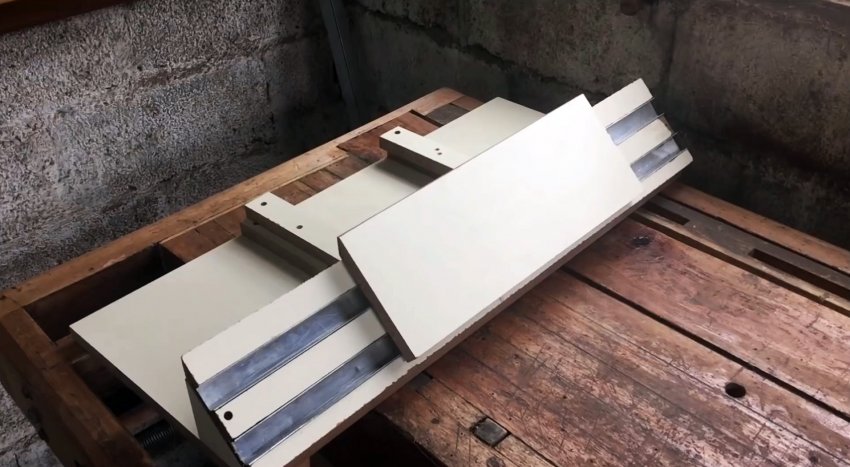

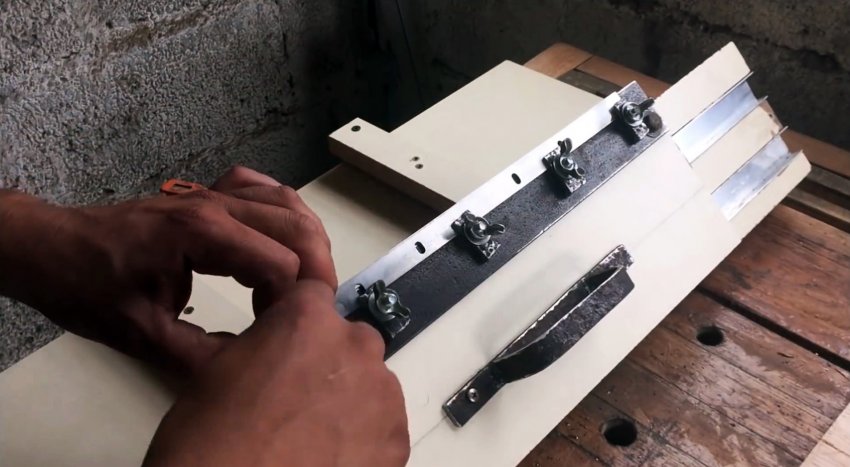

Когда ножи фуговального станка тупятся, то качество обработки и производительность падает. Правильно заточить такие ножи под силу только опытному мастеру, т. к. нужно соблюдать угол заточки по всей длине. Но если сделать из наждака и листов МДФ приспособление, то качественную заточку выполнит даже новичок. Устанавливаем наждак с основанием на большой прямоугольный лист по центру, совместив заднюю кромку основания с длинной стороной большого листа. Две пластины «садим» на клей вплотную к основанию. Выверив прямой угол между пластинами и основанием, закрепляем их шурупами. На пластины помещаем такие же со смещением внутрь на 1/3 ширины и прикручиваем к нижним шурупами. В полученные пазы вставляем основание под наждаком и убеждаемся, что оно свободно перемещается в них. Из листа вырезаем 4 треугольника с углами 90, 45 и 45 градусов. Приклеиваем их перпендикулярно к длинной стороне большого листа гипотенузами наружу. Укрепляем шурупами снизу большого листа. Одну сторону длинной доски подрезаем на циркулярке под 45 градусов. На широкой стороне выполняем два параллельных продольных паза по сечению соответствующие алюминиевым швеллерам. Доску с кромкой под 45 градусов укладываем на треугольники так, чтобы кромка составляла с вертикальными катетами одно целое, и крепим их шурупами к треугольникам. Алюминиевые швеллеры «садим» на клей в пазы доски, сжимаем струбцинами и оставляем до затвердевания клея. Замеряем ширину и высоту алюминиевых швеллеров для настройки диска циркулярки и выпиливаем два бруска для перемещения по швеллерам. Бруски закрепляем шурупами продольно к доске с кромкой 45 градусов. Бруски натираем воском или парафином для лучшего скольжения в швеллерах. Доску брусками укладываем в швеллеры, а срез совмещаем со срезом нижней доски. В стальной полосе по краям выполняем 2 отверстия и 5 отверстий по длине с небольшим смещением от центра. Вставляем в отверстия полосы 5 болтов и привариваем их. На стержни болтов надеваем шайбы и накручиваем гайки-барашки. В доске с брусками по длинной стороне сверлим гнезда со сквозными отверстиями и забиваем резьбовые втулки. К ним болтами крепим стальную полосу с болтами. Параллельно полосе крепим шурупами стальную ручку. Снова устанавливаем доску с брусками в швеллеры-направляющие. Из стального уголка делаем элементы – узкие полоски с отверстием в центре из полки с небольшим захватом другой полки. Эти элементы надеваем на стержни болтов «носиками» вниз, затем шайбы и наворачиваем гайки-барашки. Закрепляем нож с помощью упоров и гаек-барашков, обеспечивая параллельность относительно кромки доски. Угол заточки устанавливается автоматически конструкцией приспособления. Заточка протекает просто: включаем наждак, перемещаем нож вправо-влево и прижимаем наждак к ножу по мере его заточки. Для удаления заусенцев и загибов тыльную сторону ножа шлифуем «мокрой» наждачной бумагой. Установив заточенные ножи на фуговальный станок, убеждаемся в качестве их заточке при обработке заготовок. Смотрите видео Как самостоятельно заточить длинные ножи фуговального станка - https://sdelaysam-svoimirukami.ru/8054-kak-samostojatelno-zatochit-dlinnye-nozhi-fugovalnogo-stanka.html
