Как сделать миниатюрный компрессор из шприца и редуктора машинки - «Сделай сам»

---

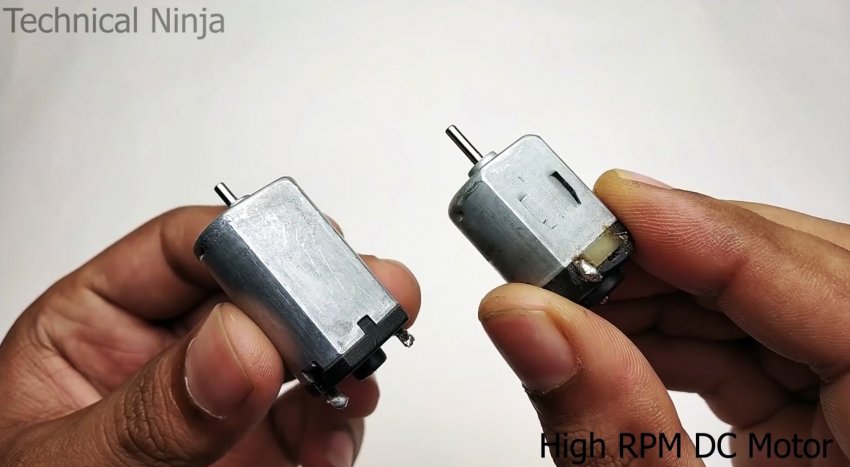

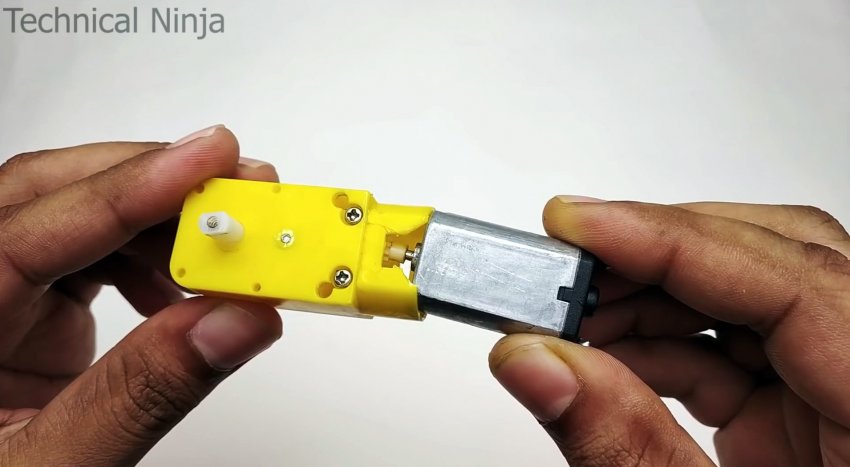

Для компрессора нужен моторчик помощнее, если изначально в редукторе стоит маленький, то его следует заменить.

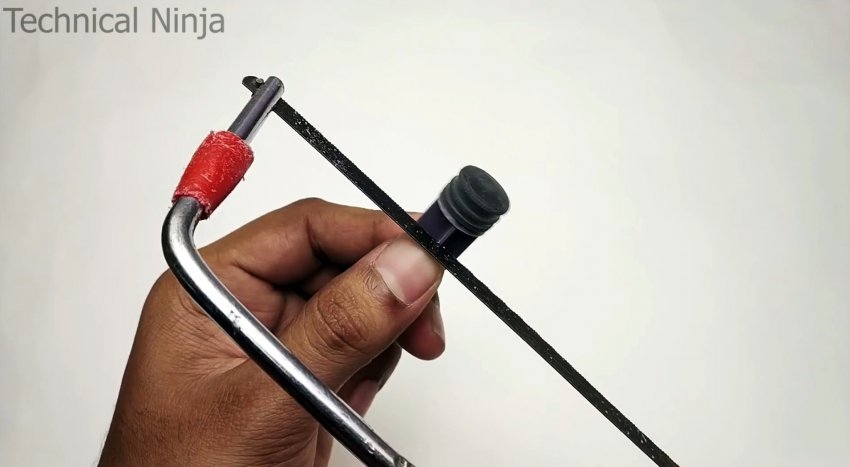

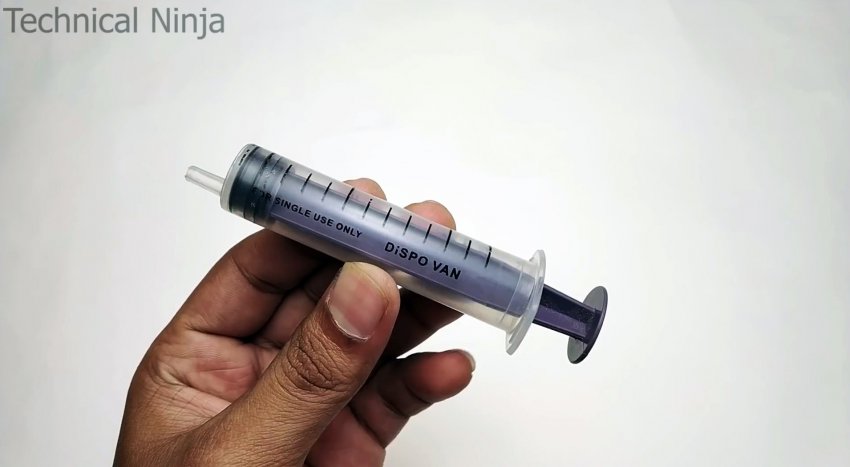

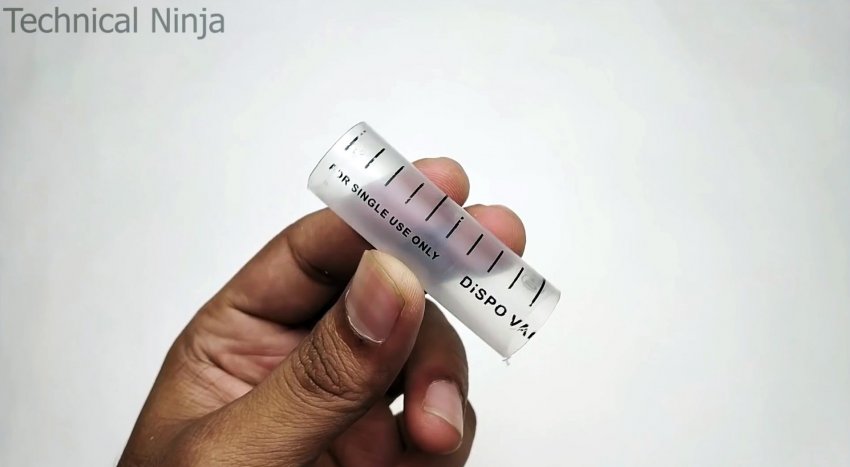

После этого нужно срезать центральную часть со шприца. Это будет гильза компрессора.

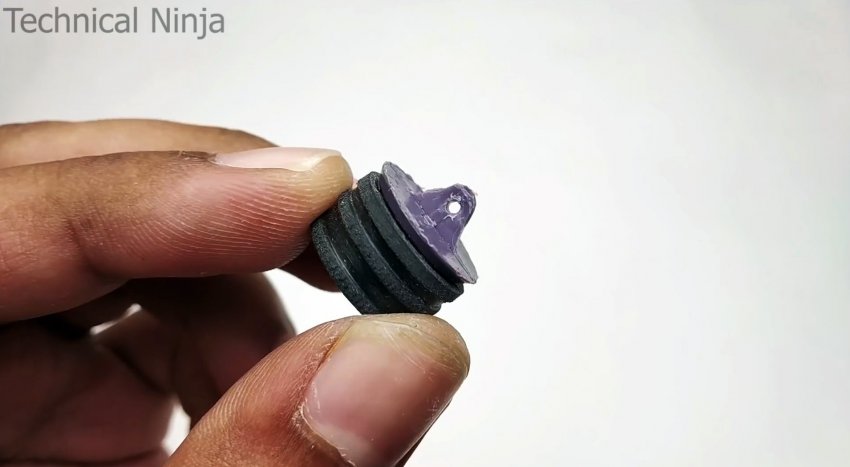

Требуется отшлифовать резиновый поршень, чтобы он скользил в гильзе с меньшим сопротивлением. Шток шприца за поршнем обрезается, и из крестовины вырезается проушина.

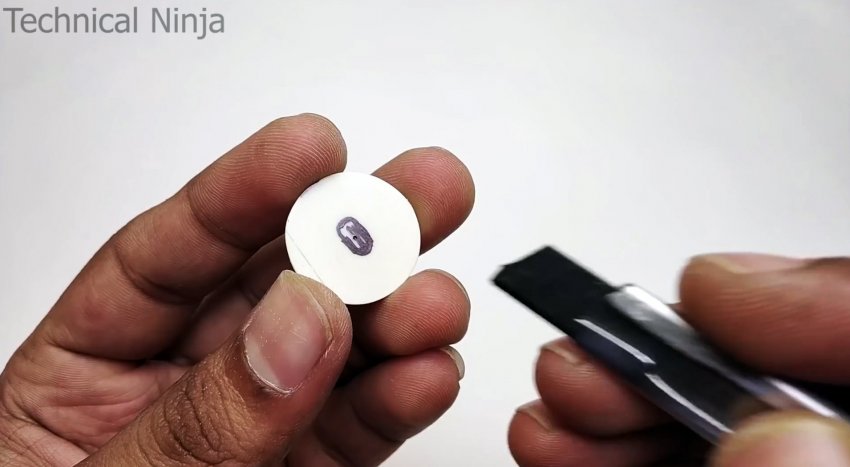

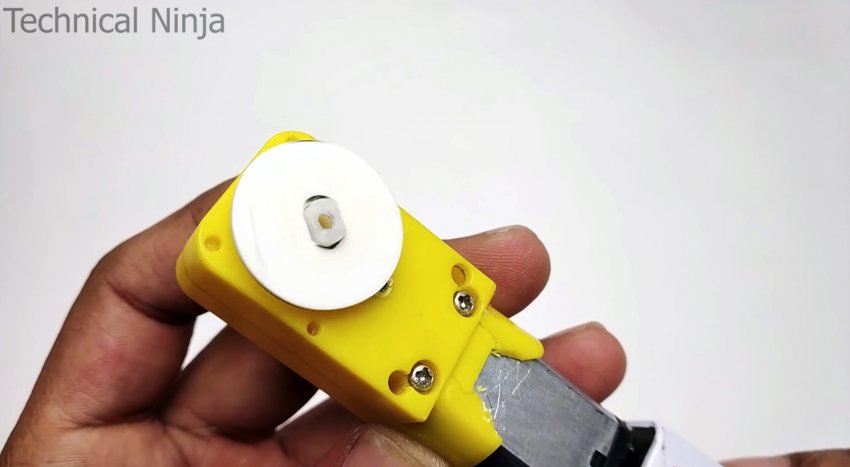

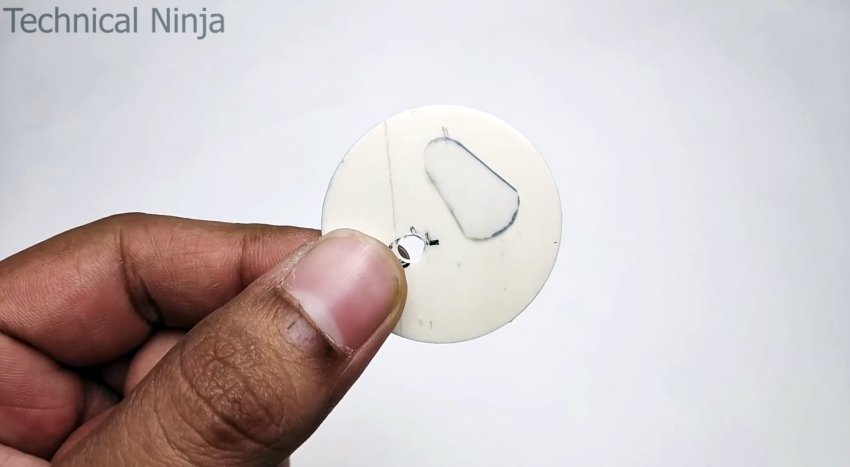

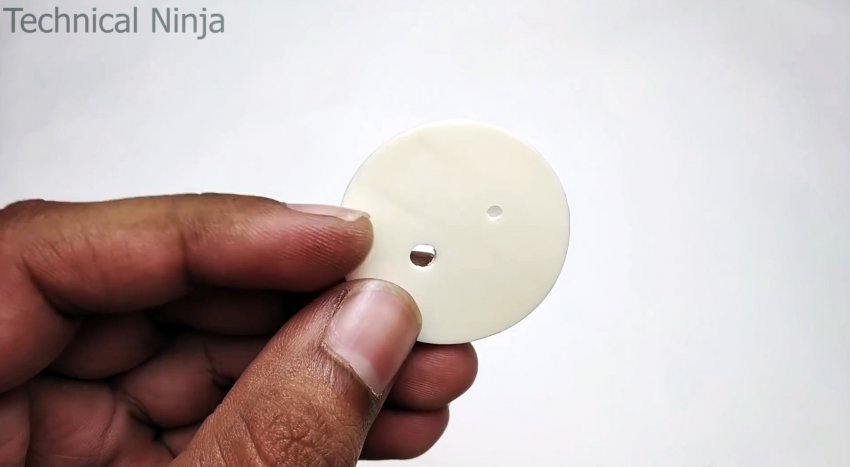

Из листового пластика вырезается диск с фигурным отверстием в центре. Его нужно установить на шпиндель редуктора. На диске ближе к краю сверлится такое же отверстие по диаметру, как на проушине поршня.

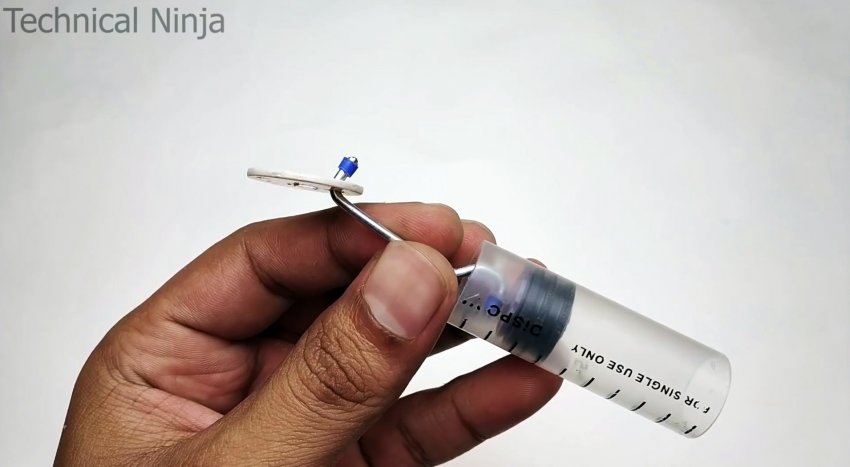

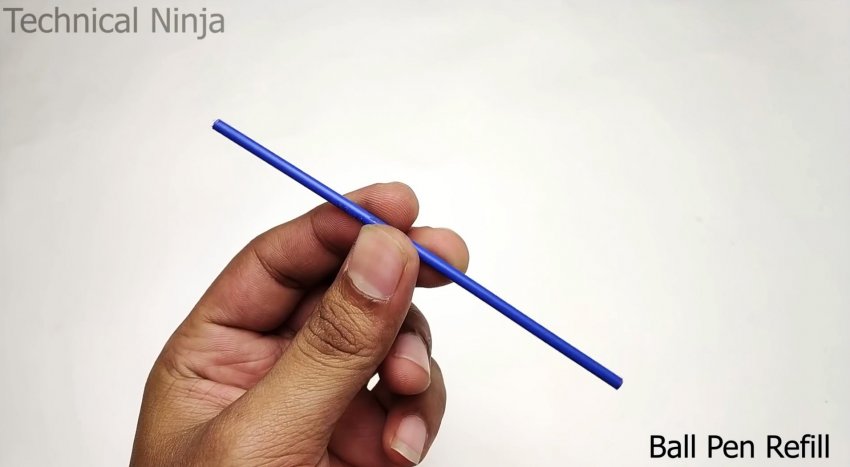

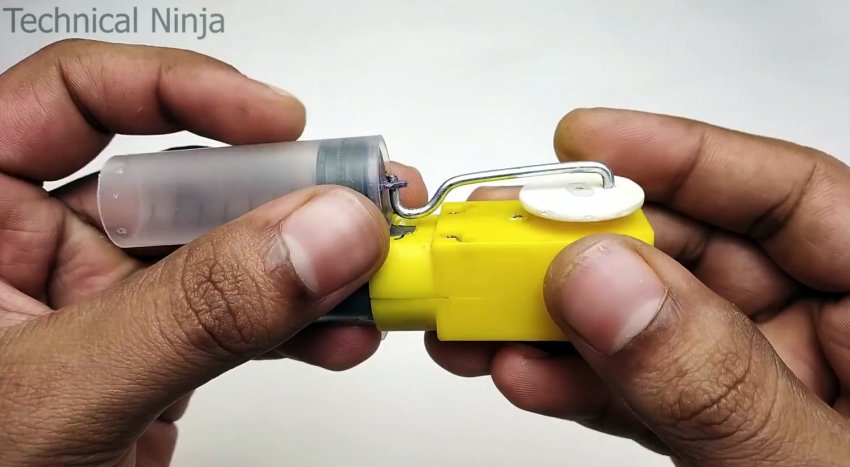

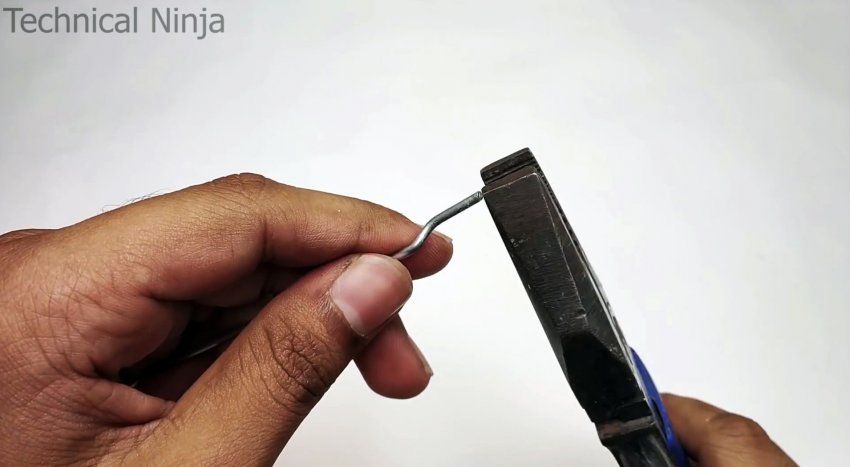

Из проволоки выгибается тяга, чтобы соединить маховик на редукторе с поршнем. На ее края натягиваются кусочки трубочек, чтобы проволока не выпадала.

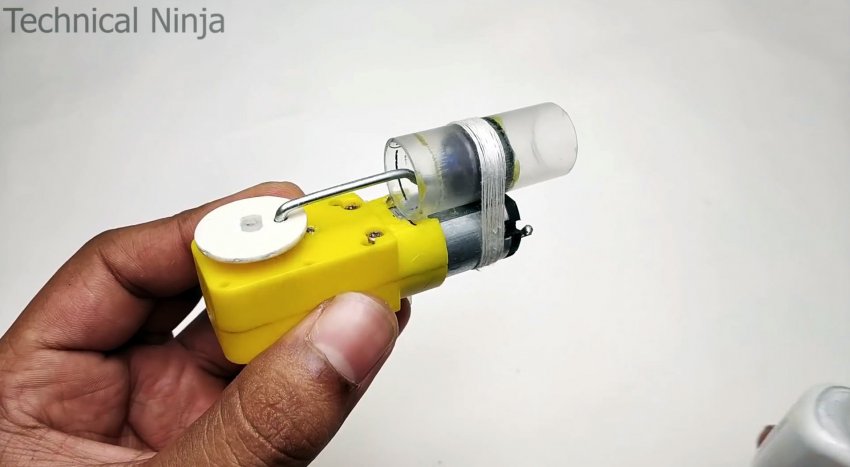

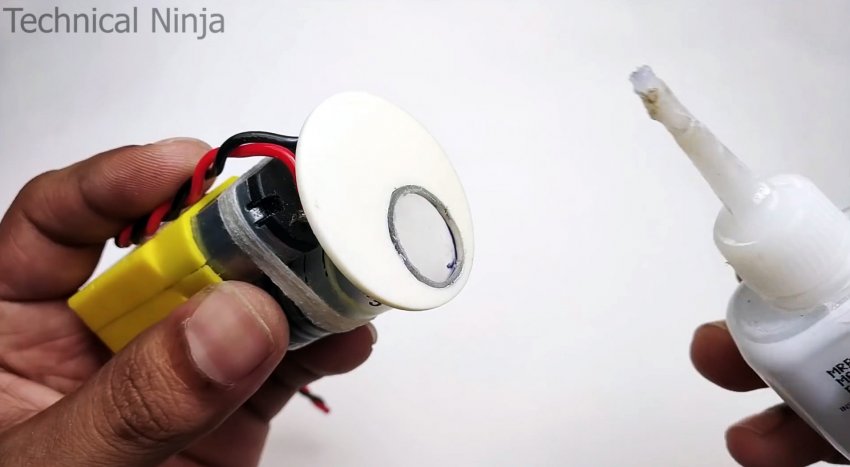

На поршень наносится смазка, затем гильза приклеивается на корпус двигателя. Чтобы ее укрепить, нужно намотать нитку, и пропитать все суперклеем.

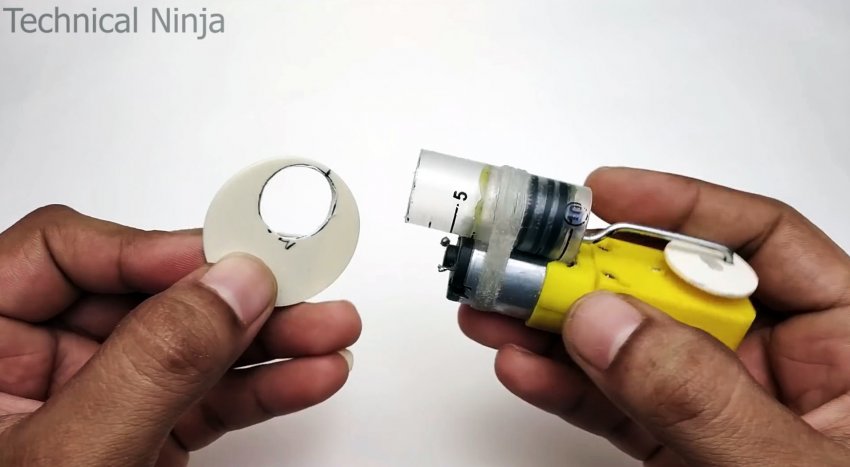

Из пластиковой канализационной трубы вырезается кожух компрессора. Затем из листового пластика нужно сделать для него заглушку. В последней вырезается отверстие под диаметр гильзы. К контактам моторчика припаиваются провода.

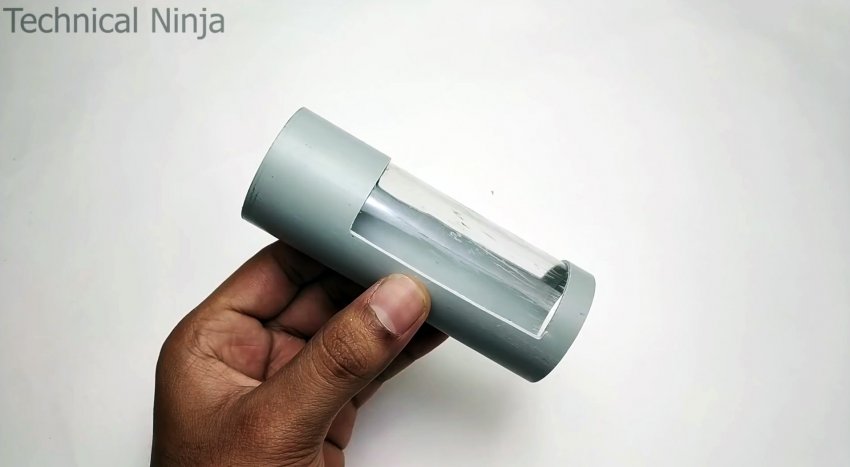

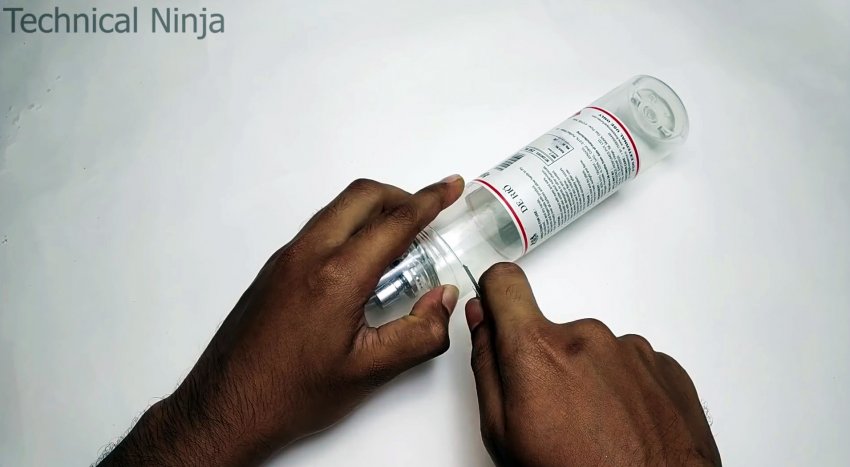

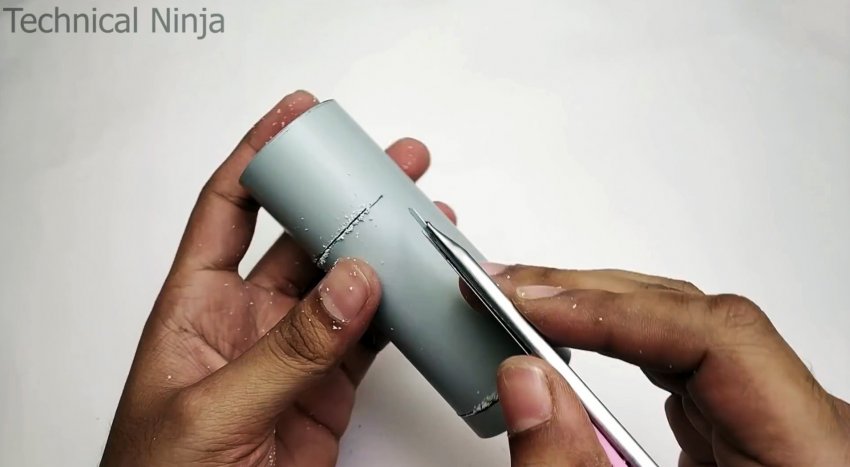

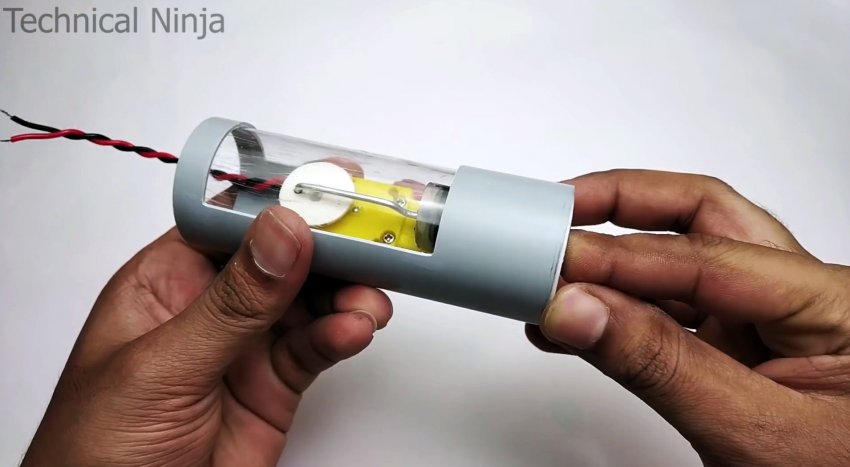

Теперь нужно прорезать смотровое окно в кожухе. Изнутри его необходимо заклеить прозрачным пластиком, срезанным из бутылочки от косметики или бытовой химии.

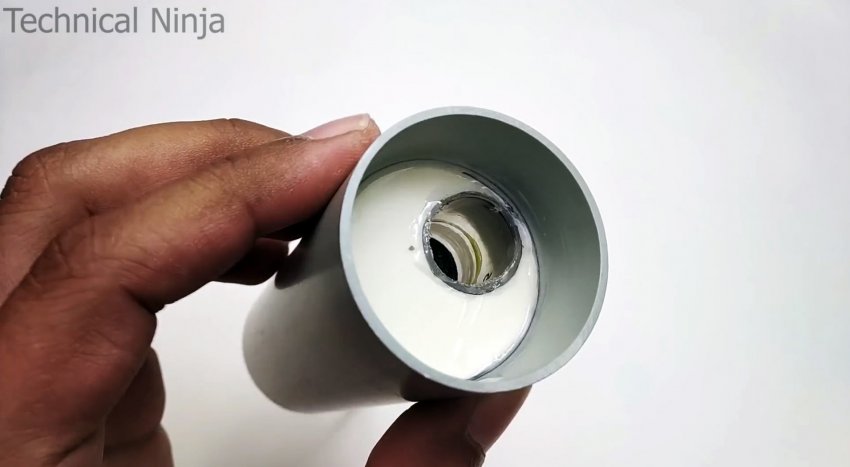

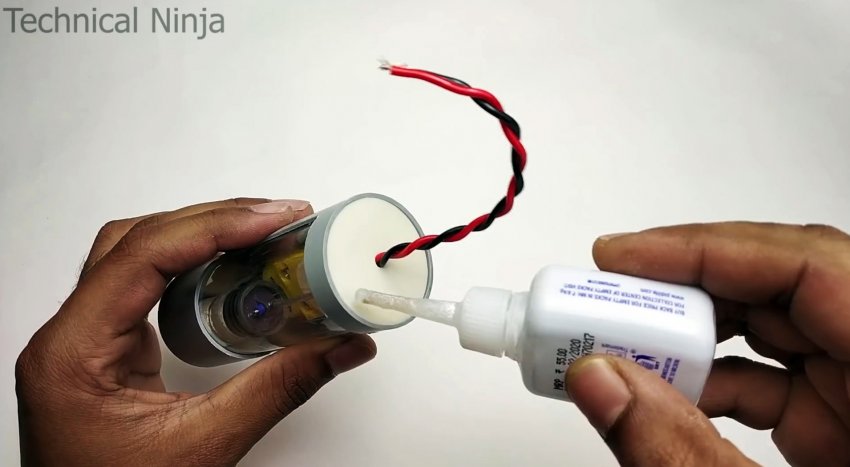

Компрессор с заглушкой вставляется в кожух, и она вклеивается утопленной на 10-20 мм. На обратную сторону также приклеивается заглушка, но уже с краю. В ней нужно сделать отверстие, чтобы вывести провод питания.

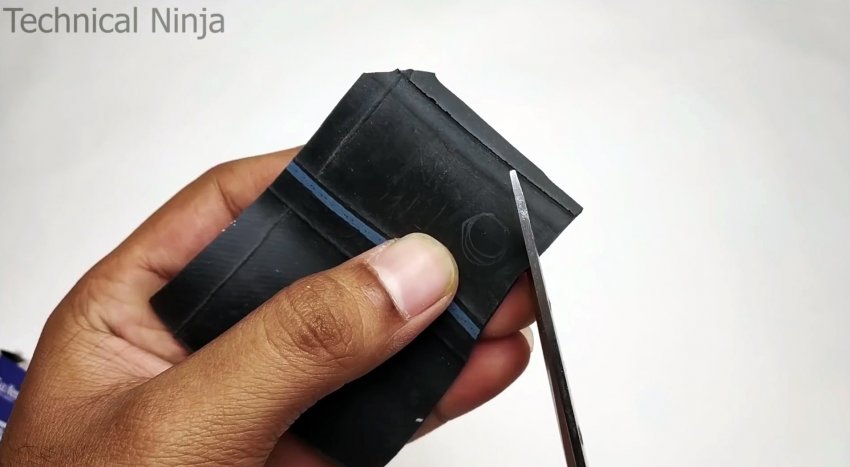

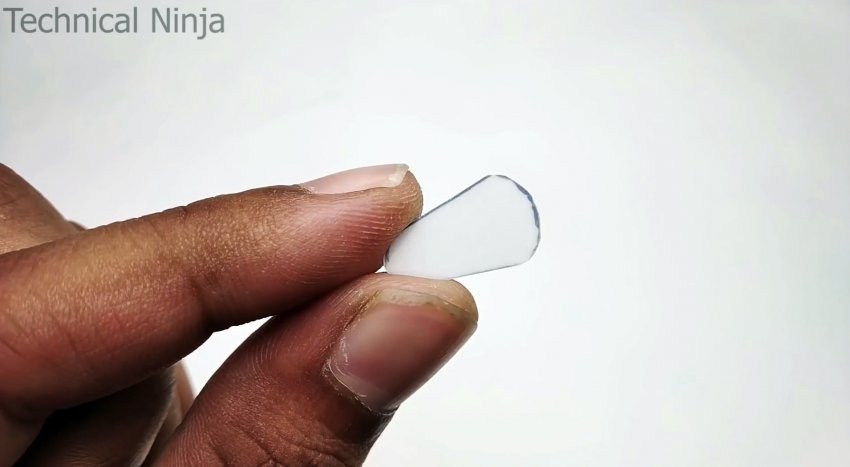

Далее вырезается еще одна заглушка. В ней проделывается 2 отверстия. На одно из них приклеивается лепесток из тонкой пленки. Он будет работать как клапан, впуская воздух и перекрывая его обратный выход.

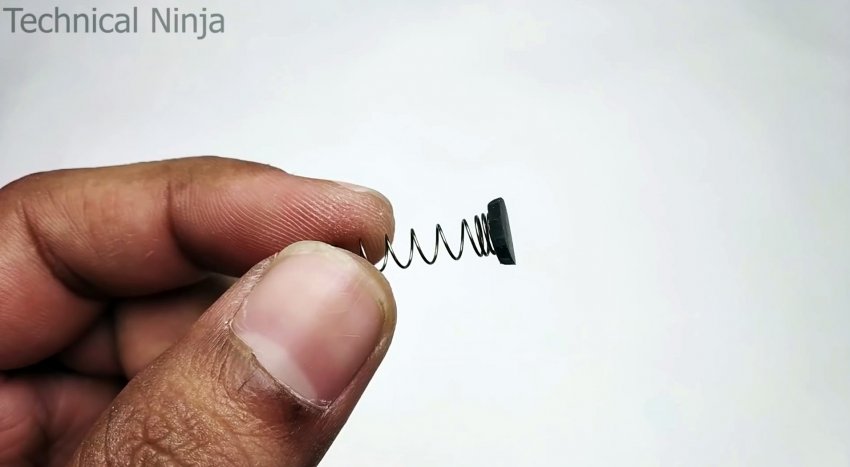

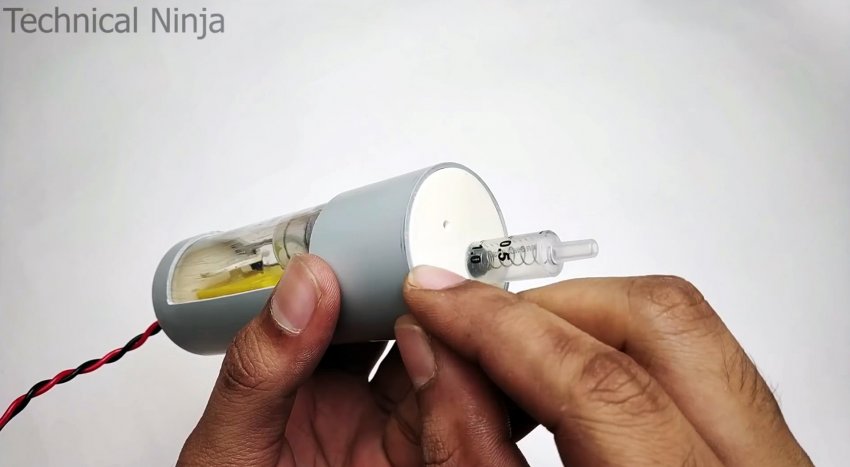

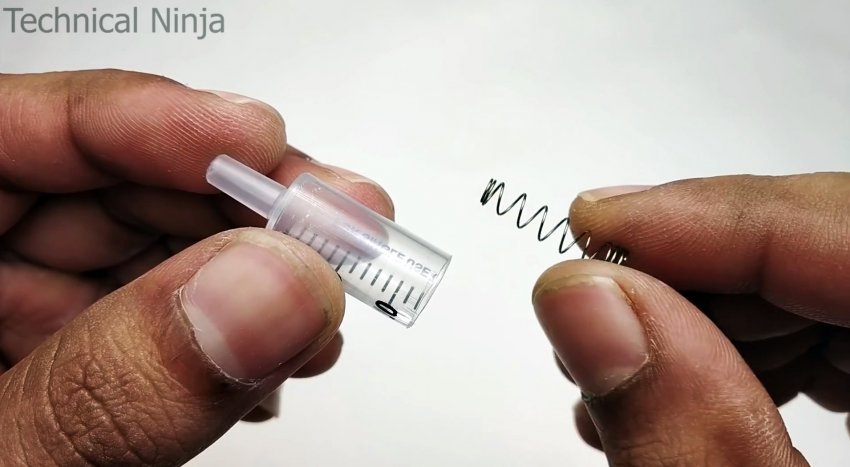

Далее отрезается половинка маленького шприца. В него помещается резиновая прокладка и пружинка с шариковой ручки. Затем он приклеивается на второе отверстие заглушки.





Заглушка с клапанами вклеивается в кожух компрессора.

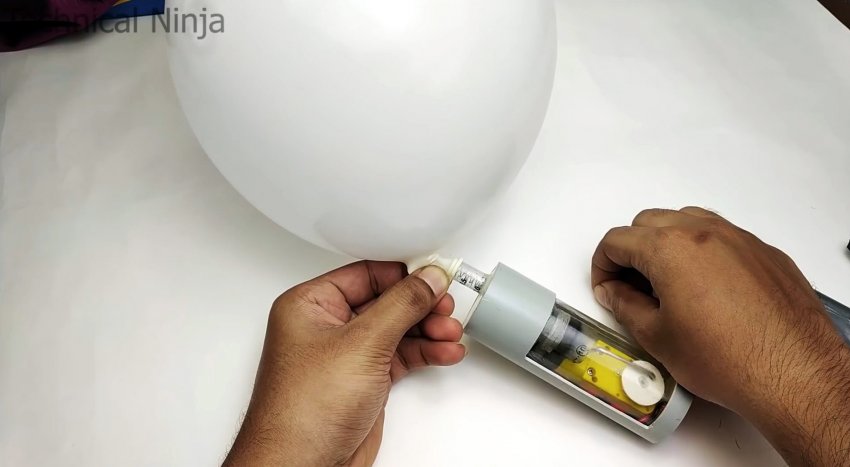

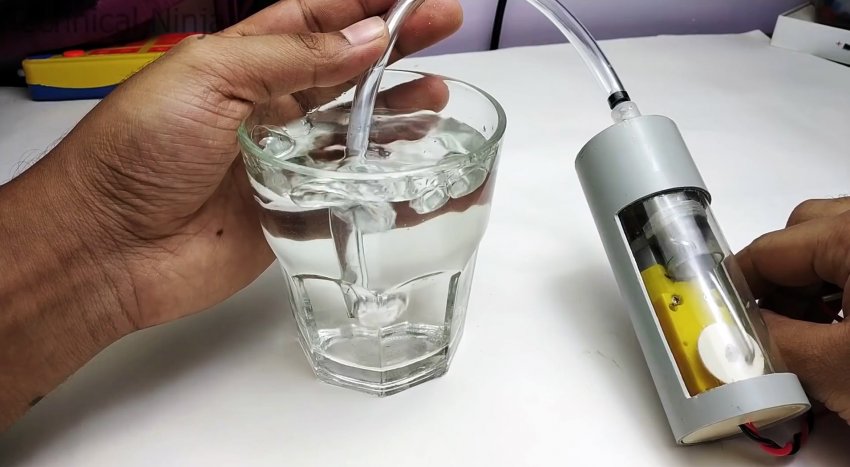

Теперь при подаче питания на двигатель, тот начнет качать воздух. Остается только натянуть на носик шприца шланг для удобства, и пользоваться им по назначению.
