Рассказ о том, как без использования контроллеров и микропроцессоров изготовить устройство для световых эффектов. Впрочем, в этом изделии кое-какие радиодетали использоваться будут. Но, обо всём по порядку.

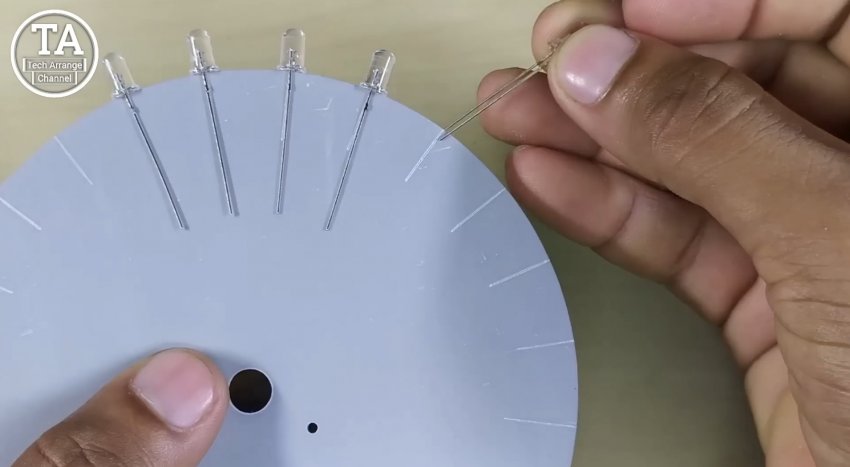

Сам диск делится на 24 части. Это легко сделать при помощи транспортира – каждый сегмент получается по 15 градусов. В размеченный диск устанавливаются 5-ти миллиметровые светодиоды. Плюсы с одной стороны, минусы с другой. Для надежности светодиоды приклеиваются к диску капельками клея.

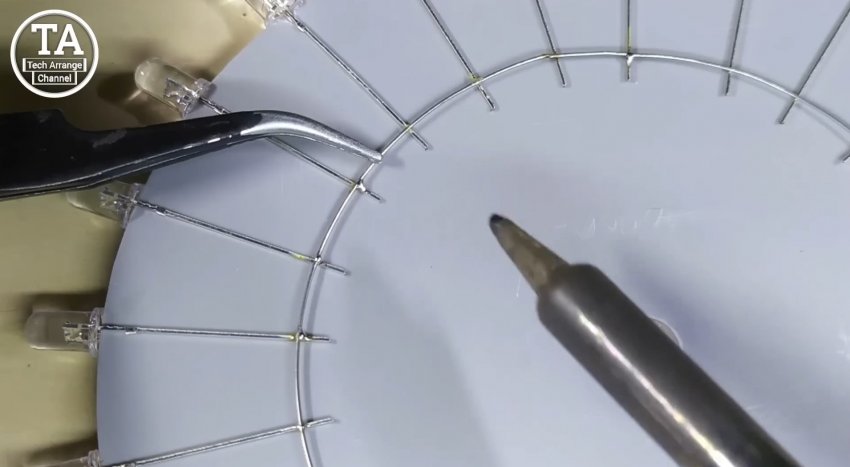

Все минусовые выводы соединяются между собой пайкой. Для этого используется проволочное кольцо.

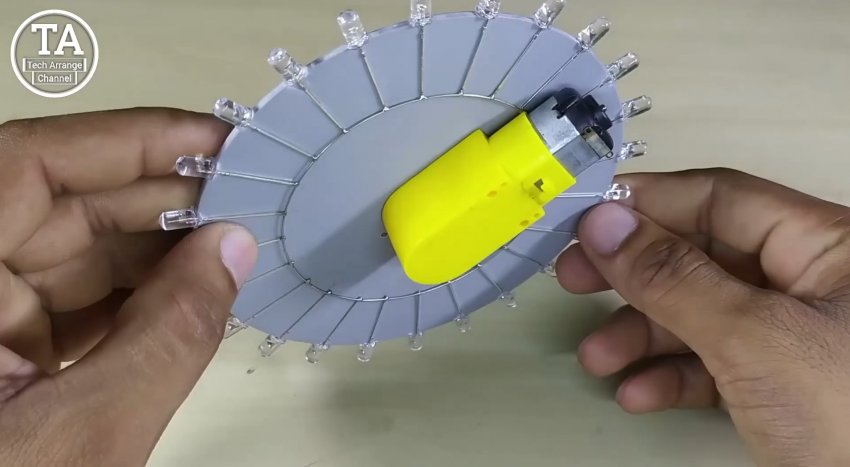

В просверленное отверстие в центре диска вставляется вал небольшого мотор-редуктора постоянного тока. Сам двигатель закрепляется клеем.

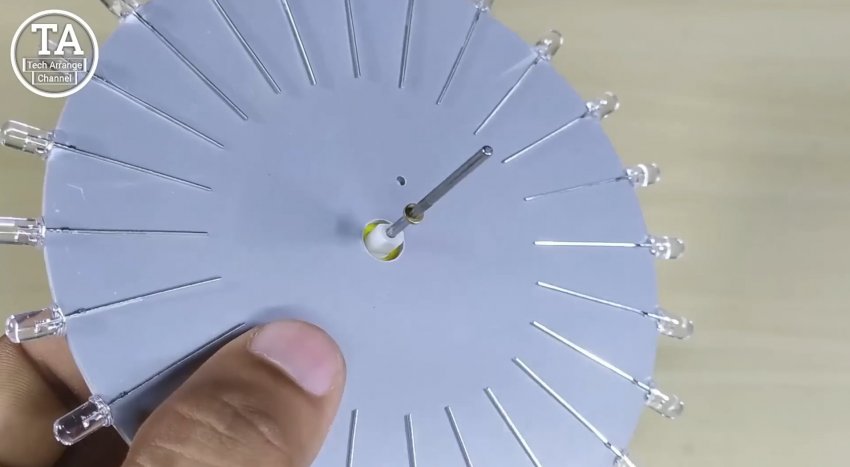

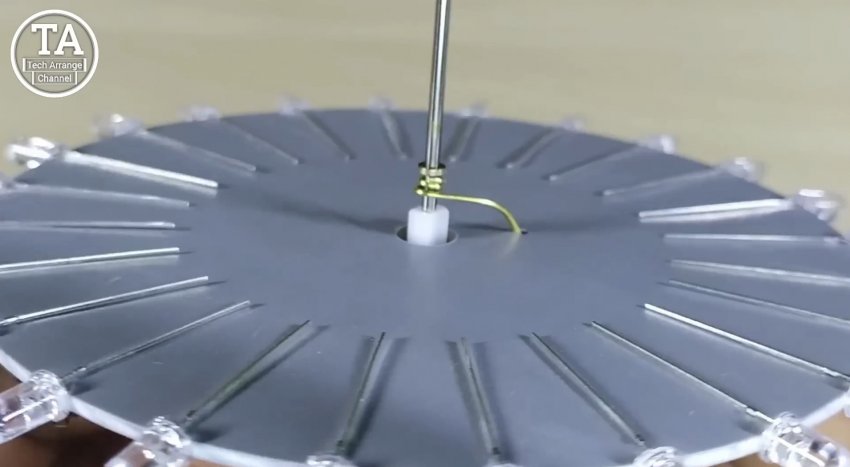

С обратной стороны диска следует удлинить вал с помощью подходящего металлического штырька. На этом удлинении гибким одножильным медным проводом делается несколько витков. Затем провод прокладывается на другую стороны диска.

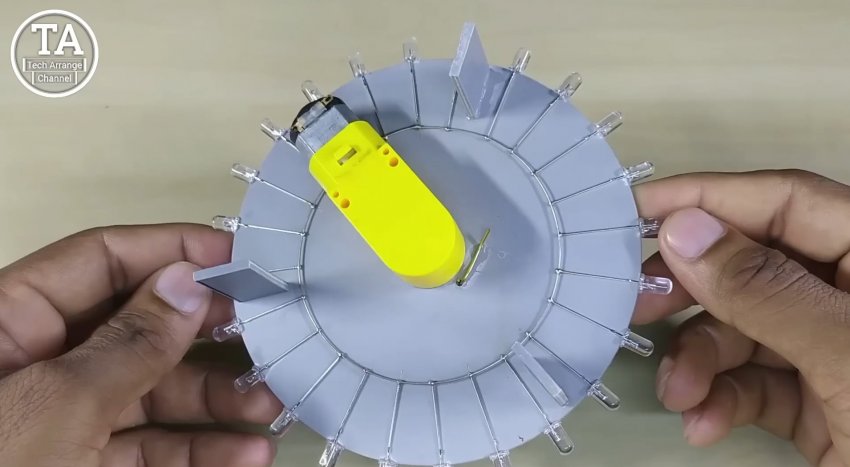

Как будет использоваться световое устройство, где располагаться, решает хозяин. Как один из вариантов расположения – установить на горизонтальную поверхность. Для этого со стороны микромотора приклеиваются ножки.

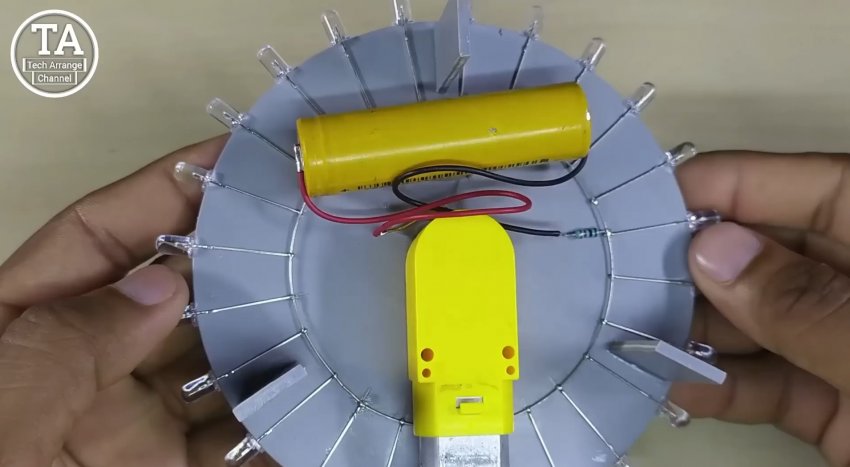

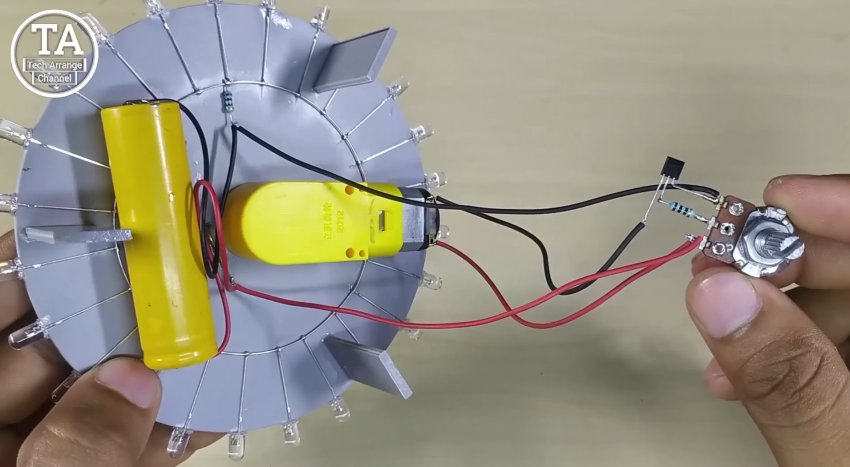

В качестве элемента питания используется литий-ионный аккумулятор 3,7 Вольта.

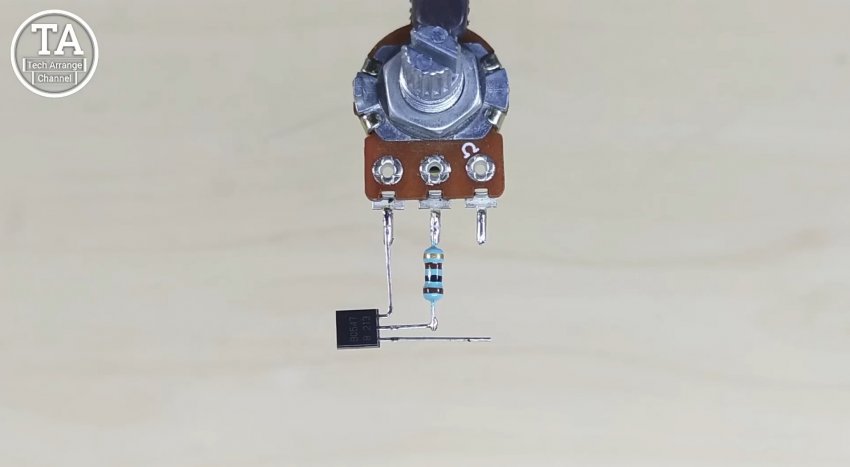

Для регулировки скорости вращения двигателя собирается простая схемка на популярном транзисторе ВС 547 с использованием потенциометра. Это необходимо для изменения скорости эффекта бегущего огня. Все детали распаиваются, подаётся питание на устройство. В качестве токосъёмной штанги в самоделке применяется такой же кусок одножильного провода, намотанный на вал двигателя.

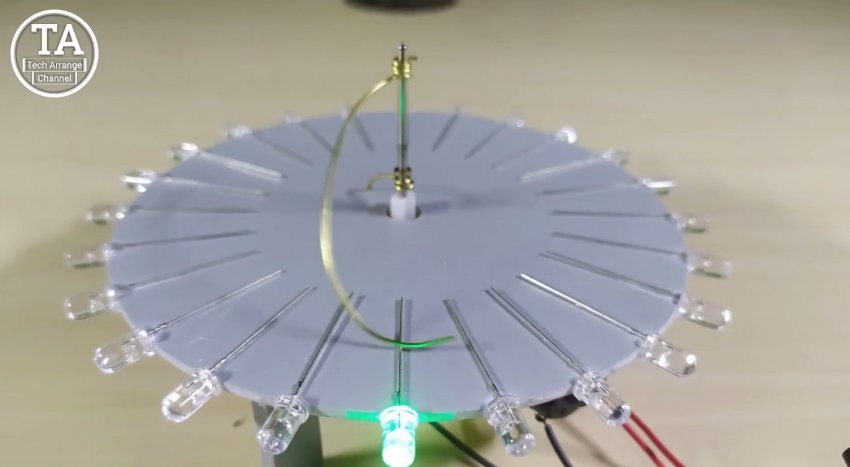

Второй его конец изгибается особым образом, чтобы при вращении задевать выводы светодиодов, расположенных со стороны диска.

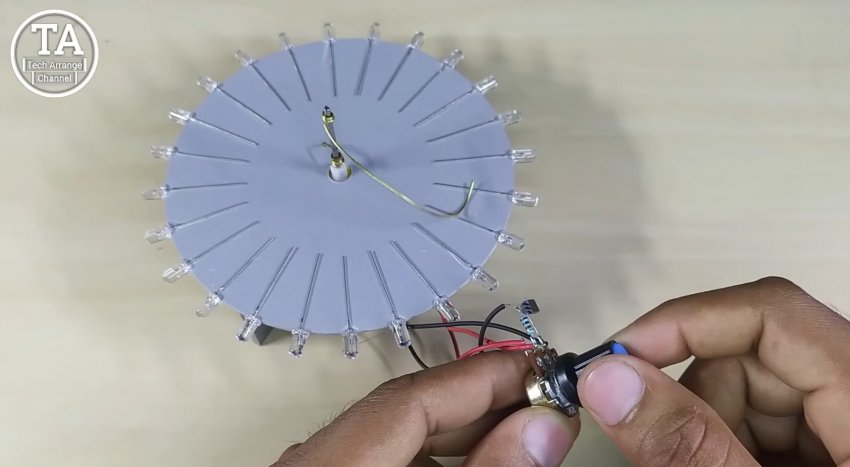

Всё просто – поворачивая ручку потенциометра, запускаем вращение двигателя.

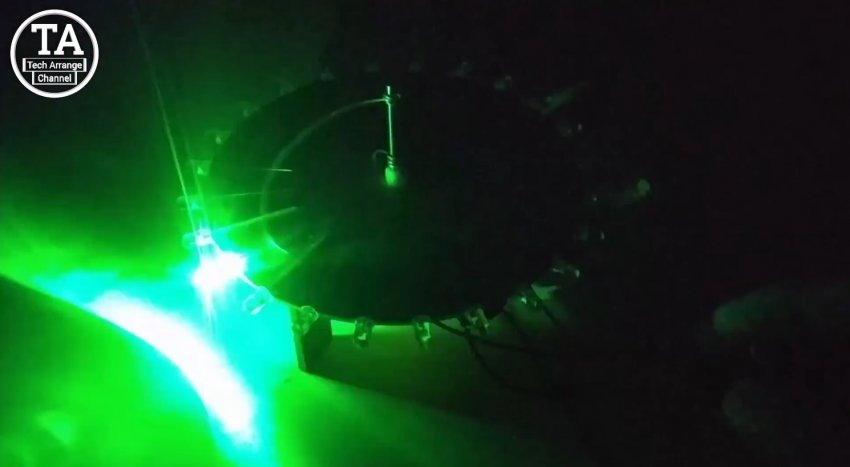

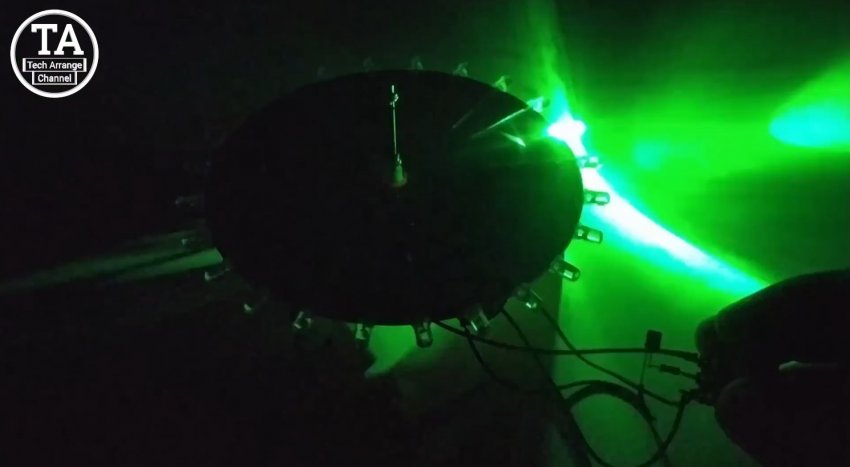

Токосъемник, двигаясь по кругу, поочерёдно подаёт питание на светодиоды. Они загораются, образуя эффект бегущего огня. В темноте выглядит очень эффектно.
