Индикаторы уровня сигнала на светодиодах появились уже несколько десятилетий назад. В звуковоспроизводящей аппаратуре среднего класса они практически полностью вытеснили другие приборы контроля уровня: стрелочные, ЖК матрицы. Причина в простоте и дешевизне конструкции, хороших оптических показателях. Впрочем, существуют варианты светодиодных индикаторов очень сложной и продвинутой конструкции, в том числе и с микропроцессорным управлением. Но в этой статье мы не будем углубляться в сложные схемы. Сделаем своими руками индикатор, проще которого, наверное, уже не бывает.

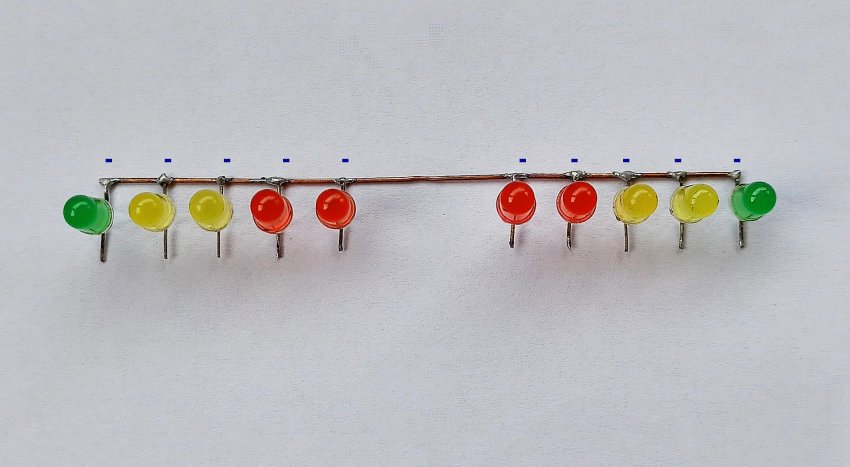

Расположив светодиоды соответствующим образом, соединяем их минусовые выводы между собой при помощи пайки.

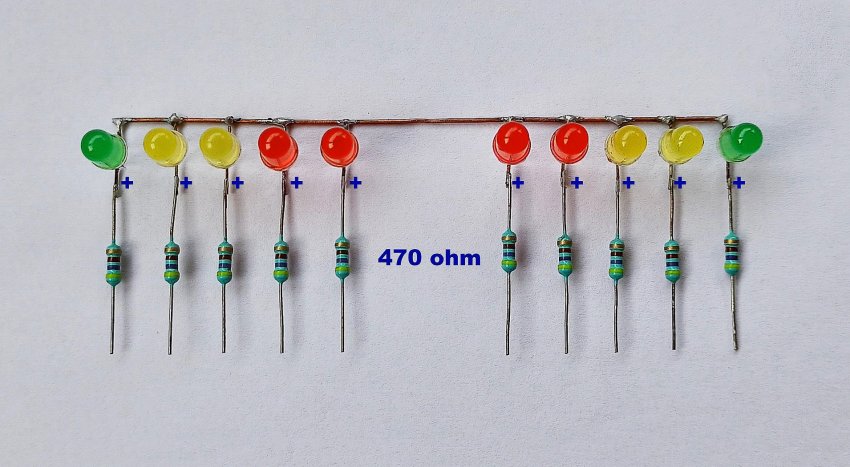

К плюсам припаиваем токоограничительные резисторы на 470 Ом.

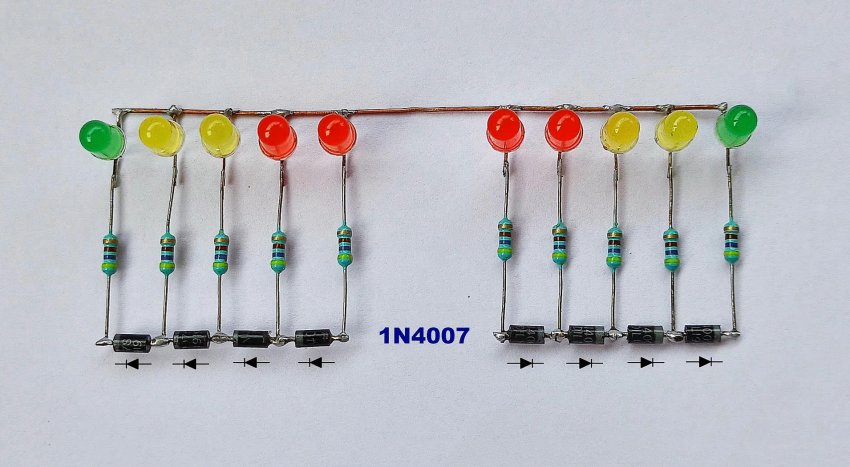

Далее к выводам резисторов припаиваются диоды. Обратите внимание на правильную распайку их полюсов. Диоды мы взяли 1N4007. Но вместо них можно использовать любые кремниевые с допустимым прямым током 0,3 А. Падение напряжения на каждом из них составит около 0,7 В. Именно это и создаст эффект последовательного зажигания линейки светодиодов в зависимости от уровня сигнала.

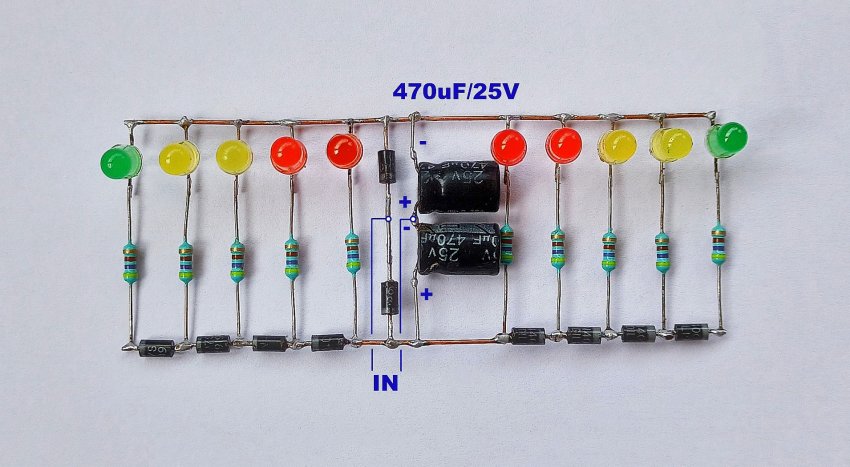

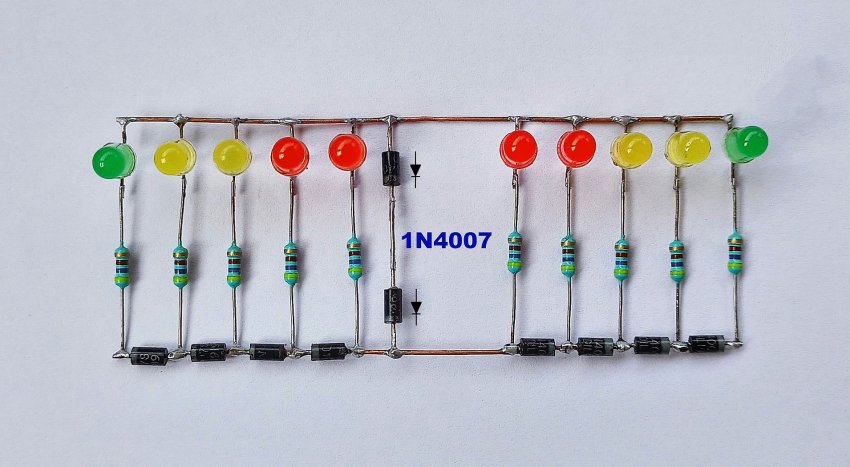

Завершают сборку пара электролитических конденсаторов 470мкФ 25В, спаянных последовательно и пара диодов. Они образуют удвоитель напряжения. Он необходим для выпрямления и удвоения входного напряжения. На этом всё, схема готова.




Напряжение на индикатор подаётся прямо с динамика звуковоспроизводящего устройства.

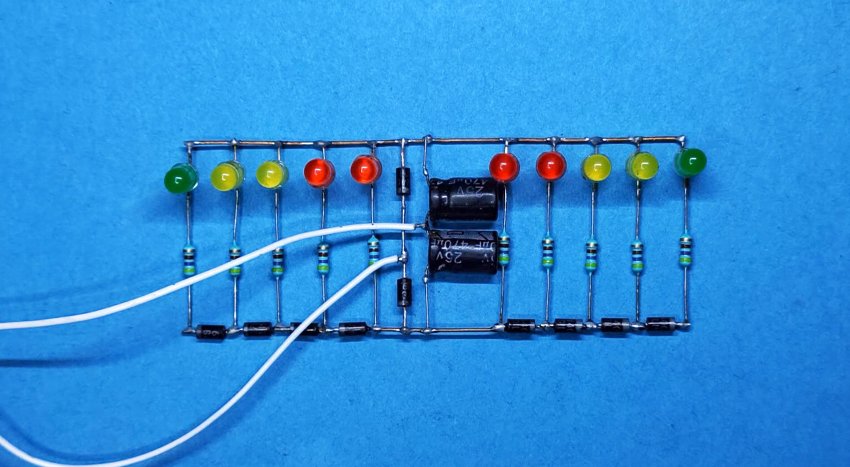

Включаем. Всё работает!

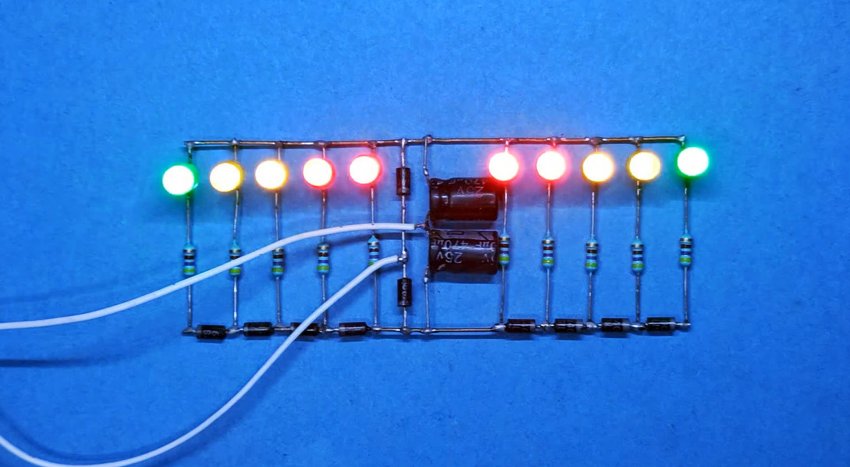

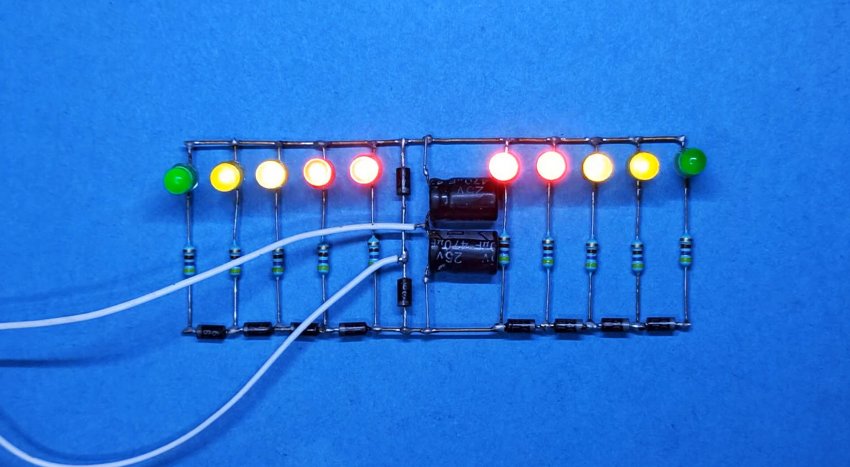

Следует учесть, что громкость воспроизведения звука напрямую влияет на количество и яркость загорающихся светодиодов. Чем громче, тем ярче светодиоды горят.
