Привет Друзья !


Поздравляю с наступившим 2021 годом ! Здоровья и Благополучия !


На праздниках решили попрыгать на улице под древние любимые диско танцульки. Смастерил звуковую автономную колонку с приличной мощностью. Получились вот такие параметры:


- 4 аккустические системы из авто;


- усилитель китайский модуль типа пишут 2х30Вт + 100 Вт канал сабвуфер (но я его не исползовал);


- Звуковая длительная суммарная мощность 25-30 Вт реальных, а не как у китайцев :);


- Длительность работы на максимальной мощности около 1ч 20мин (реально!);


- Питание 4 аккумулятора 18650;


- Зарядка от сети 220В около 2 часов;


- Габариты старого советского чемодана;


- Вес порядка 15кг (однако)


Как делал и как выглядит:

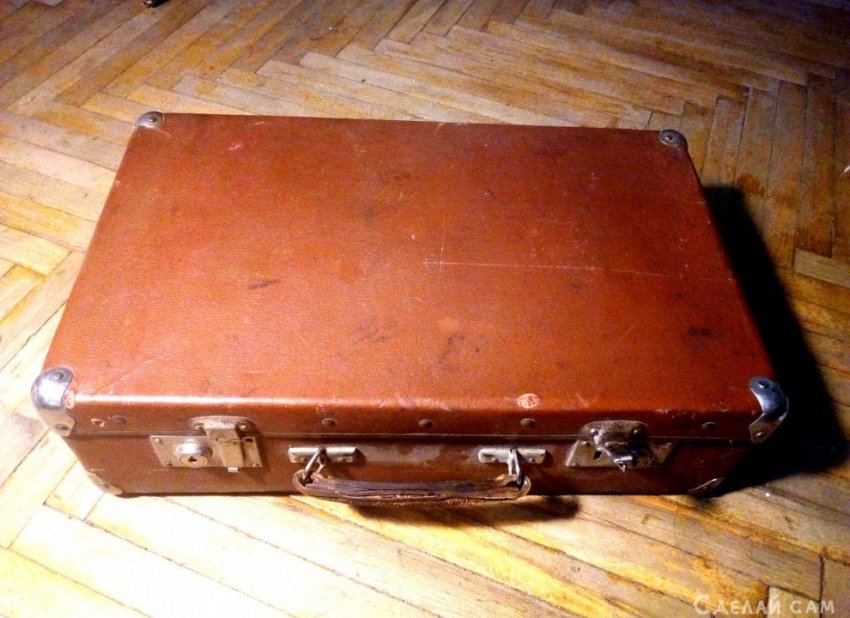

- под рукой был в наличии старый советский чемодан. Конструкция легкая но достаточно крепкая. У него по периметру идет деревянный брусок и на крышке тоже, к которому очень удобно крепить навесное оборудование:

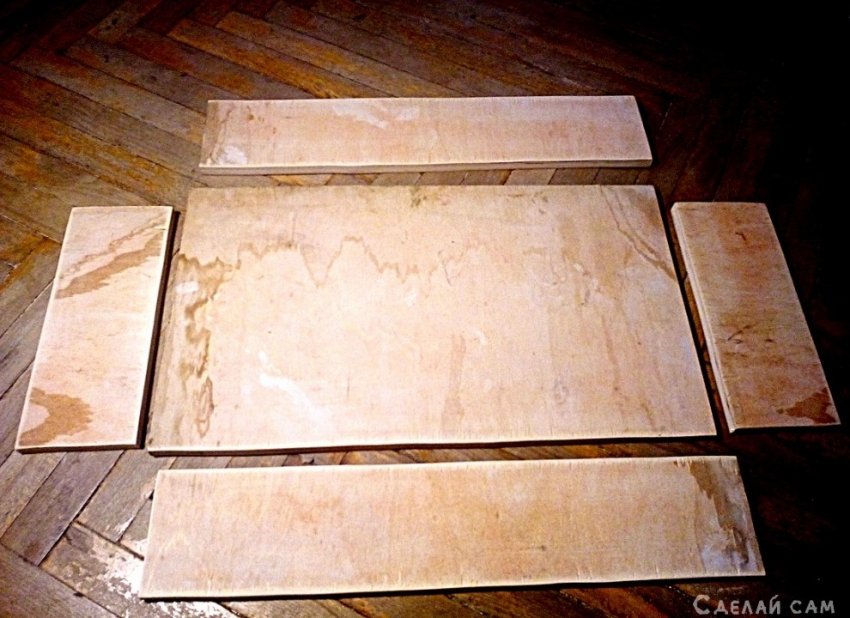

- начинаю как всегда с фанерки, чем толще тем лучше, у меня была 10мм, режу по внутренним размерам:

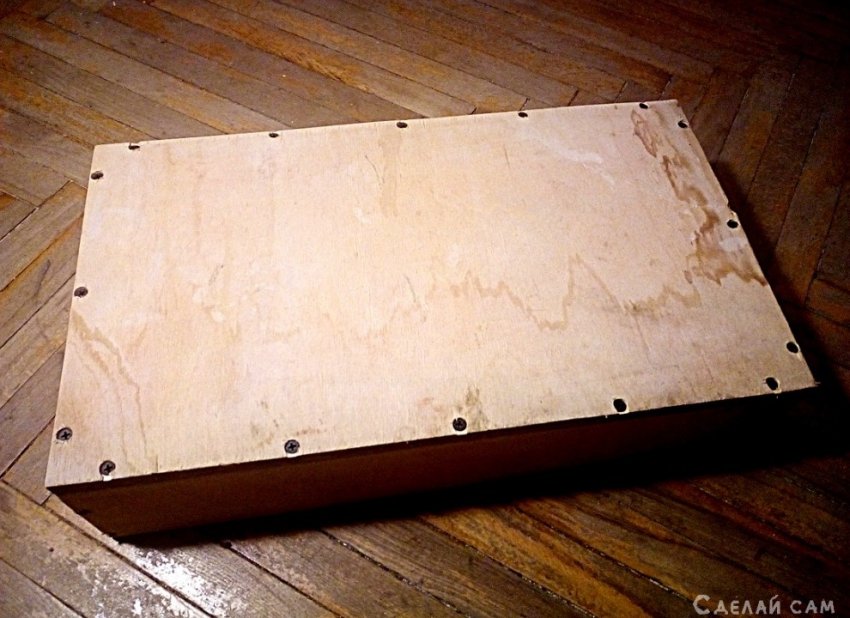

- собрал ящик на шурупах и клее, клей не жесткий, мягкий полиуретановый, чтобы не дребезжало:

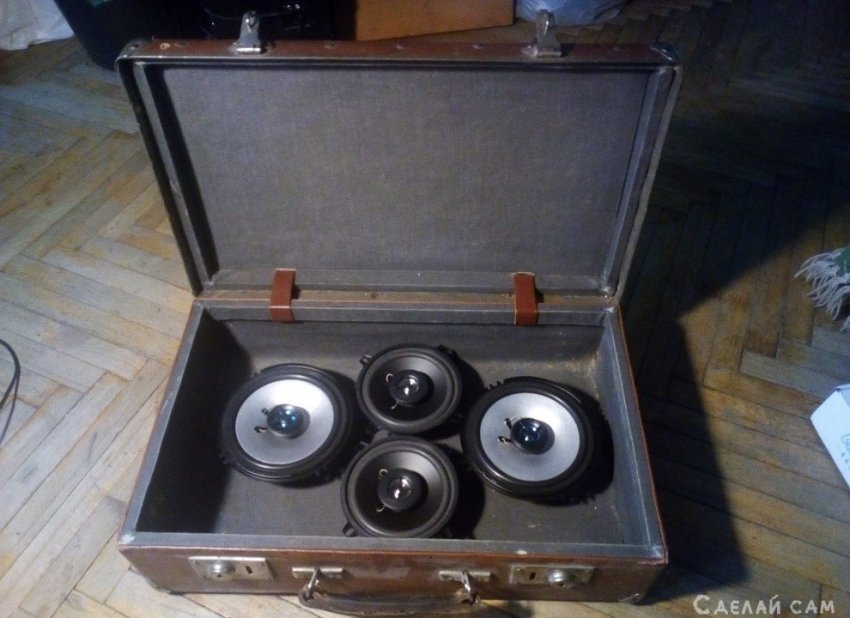

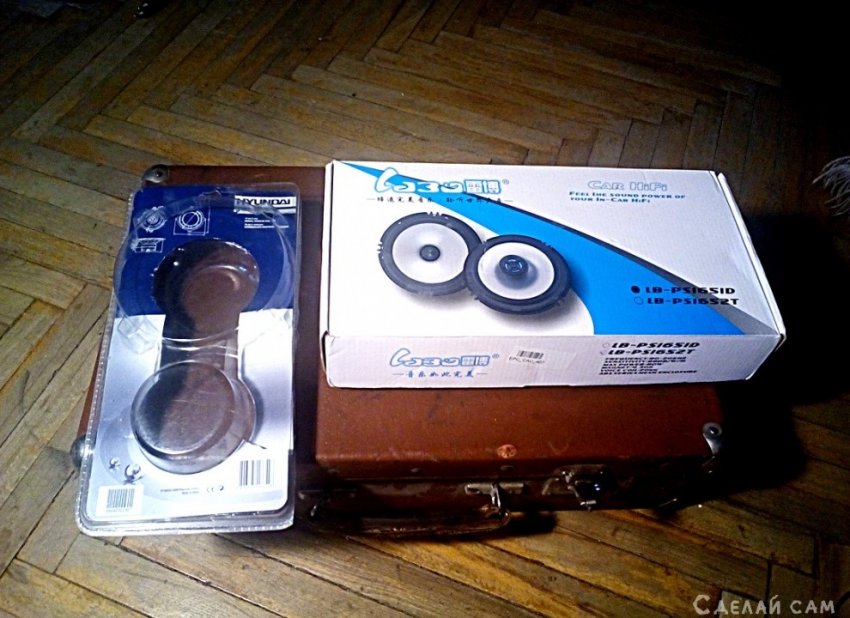

- прикинул размещение аккустики, она была разная, раскидал на два канала поровну, подключение последовательно, то есть суммарно по 8 Ом на канал:

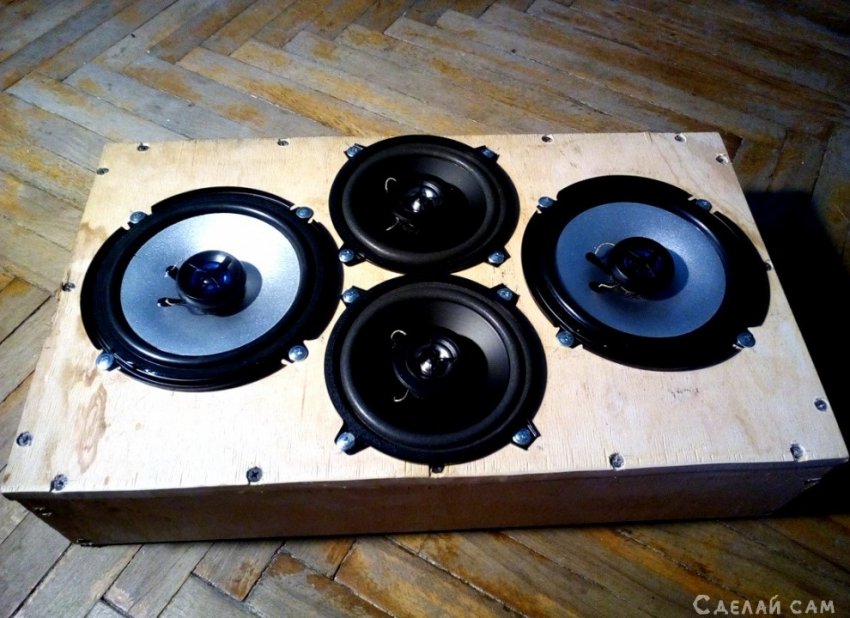

- отверстия под динамики лобзиком:

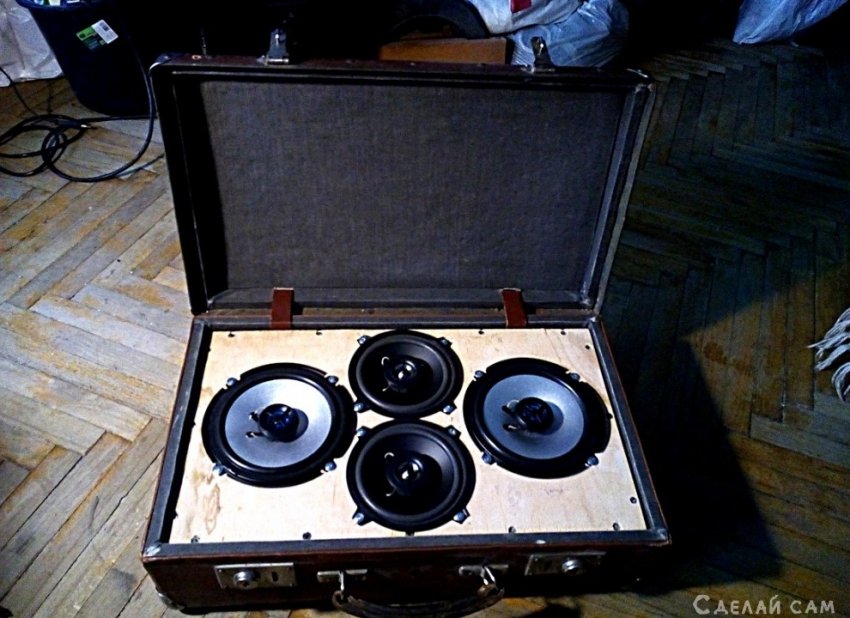

- вошла как там и было:

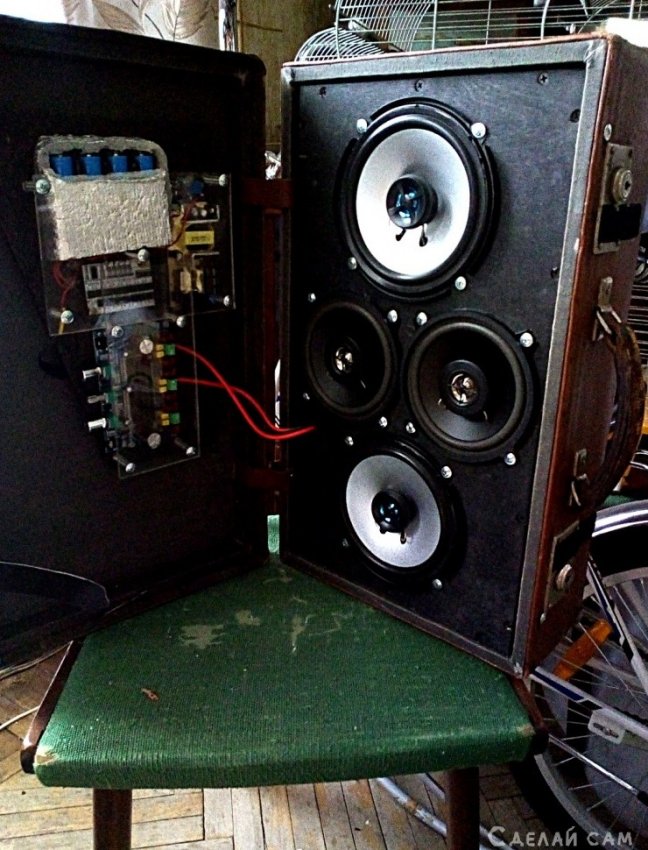

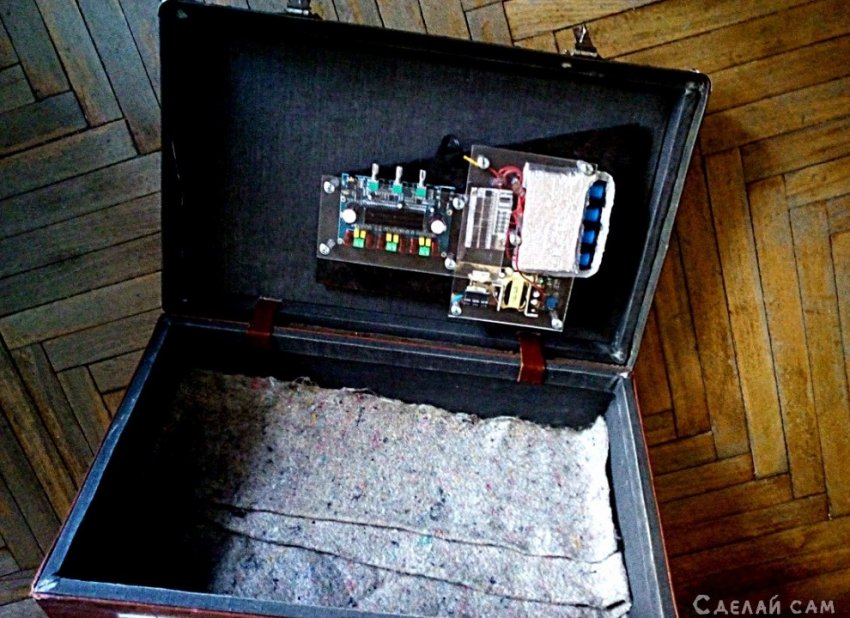

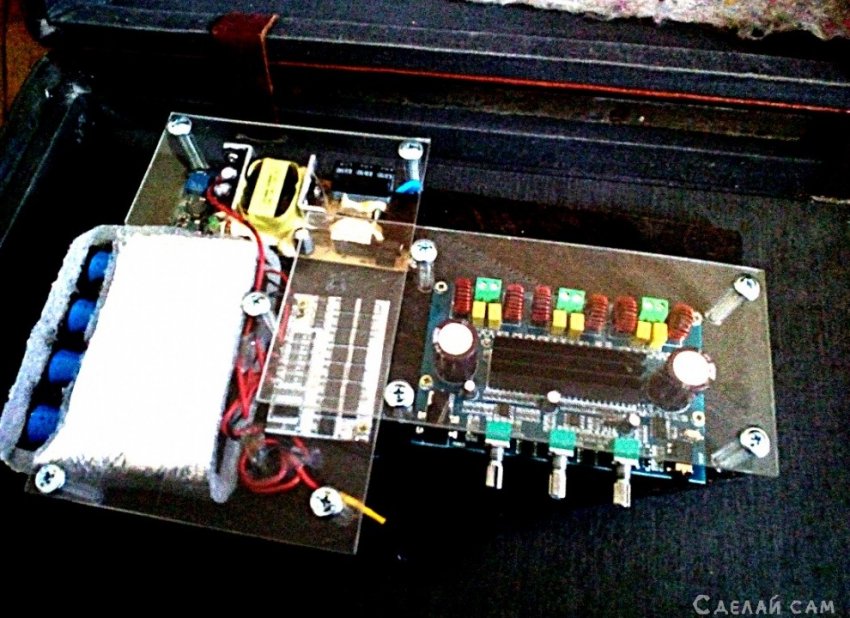

- усилитель и прочая электроника собрана на остатках фанерки и установлена на крышку чемодана:




- внутри аккустическая полость не имеет фазоинвертеров и покрыта двумя слоями искуственного фетра:






- что и где из электроники и как работает, можно глянуть в ролике:
