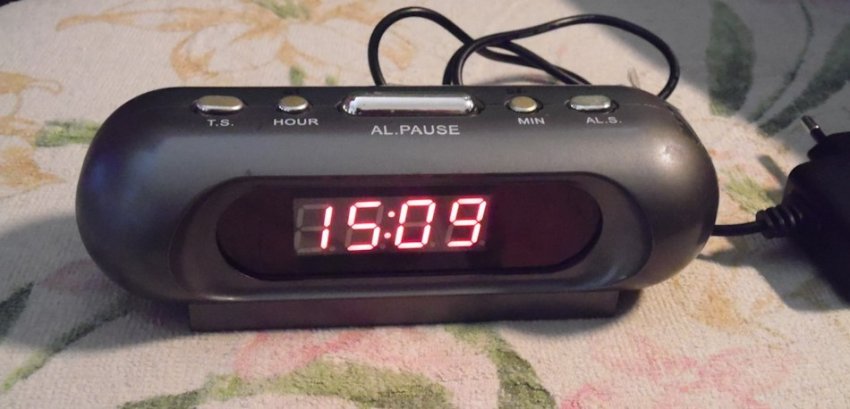

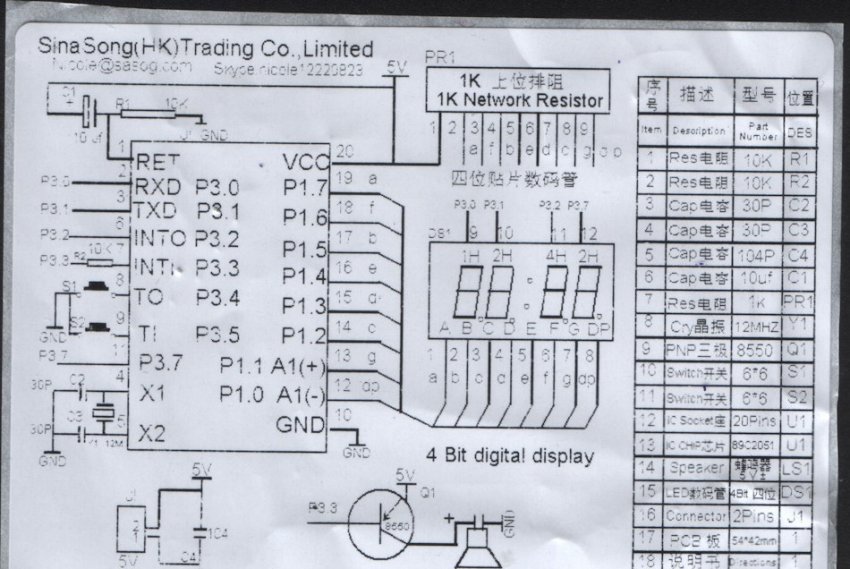

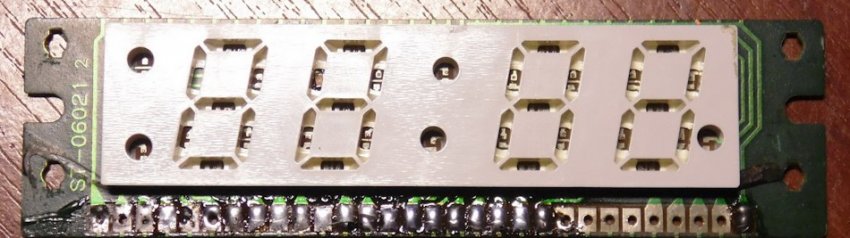

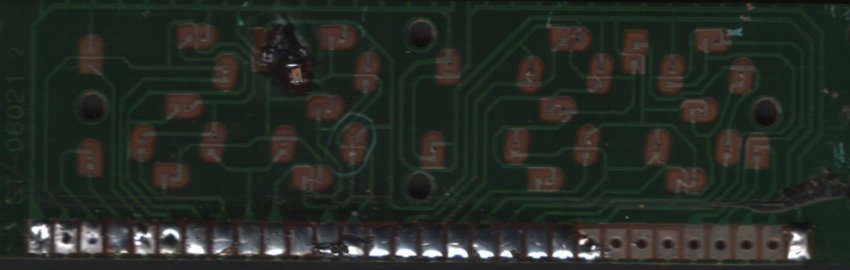

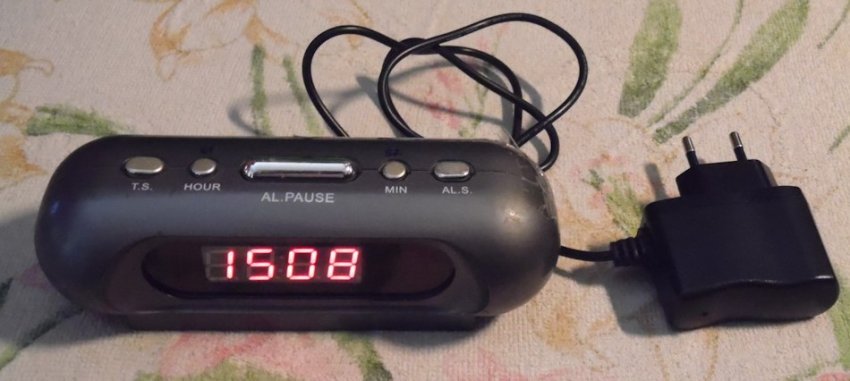

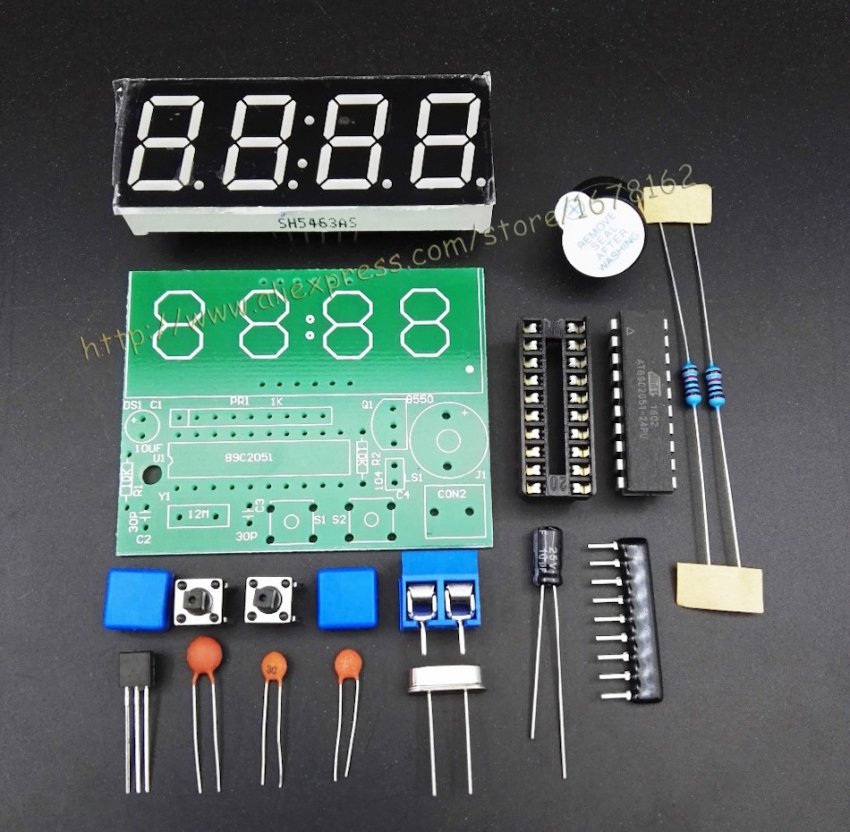

За идею электронных часов C51 и за подробный рассказ спасибо Виктору. Год назад сломались настольные часы с будильником (погорели светодиоды на цифровом экране). Мой конечный результат. Когда в интернете увидел ряд статей о KIT C51 было принято решение в корпус старых часов вмонтировать конструктор электронных часов с AliExpress, сейчас их стоимость примерно 90 руб. Циферблат запаял не напрямую к основной плате, а через шлейф. Тоже как и Виктор подключил аккумуляторную батарею от старого телефона (недостаток такой зарядки у автора — нельзя заряжать более 4-х часов). Поэтому я решил в конструкцию добавить зарядный блок, чтобы не выключать часы из сети 220 Вольт. При отключении электричества часы продолжают работать и настройки не сбрасываются. Такой модуль зарядного устройства для литиевой батареи 3,7 Вольт 18650мА купил на aliexpress. Х1 — подключаем блок питания от сотового телефона 5 Вольт Х2 — подключаем любую батарею от сотового телефона и параллельно подаём питание к Электронным часам C51 Схема электронных часов C51: В Электронных часах C51 используются: микросхема — AT89C2051-24PU Резисторная сборка A102G — номиналом 1кОм 9 ножек транзистор S8550 или S8050 Элемент Аналог SS8550B КТ6115А SS8550B КТ6127В SS8550C КТ6115Б SS8550C КТ6127В SS8550D КТ6115В SS8550D КТ6127В Подробный процесс сборки и пайки деталей электронных часов C51 можно найти в Ютубе: Александр Буцаев Игорь Шурар Кнопки S1 и S2 — для управления При нажатии S1 выбираем режим, а S2 устанавливаем параметры. A — установка часов B — установка минут C — сигнал включить или отключить (On или Off) O — будильник-1 включить или отключить (On или Off) G — будильник-2 включить или отключить (On или Off) В режиме часов длительное нажатие на S1 выводит в настройки. Длительное нажатие на S2 обнуляет секунды, короткое-выводит на дисплей минуты и секунды. Другие Самоделки с Андреем Сигачёвым
