Самый простой радиопередатчик и приемник в мире своими руками - «Сделай сам»

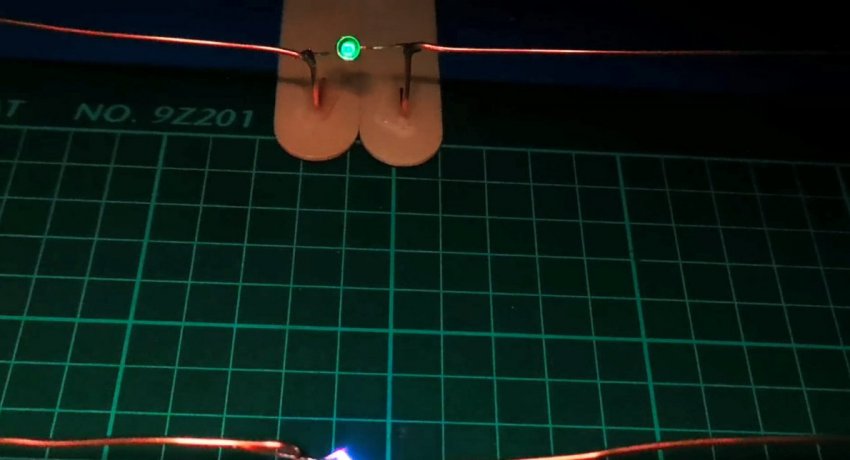

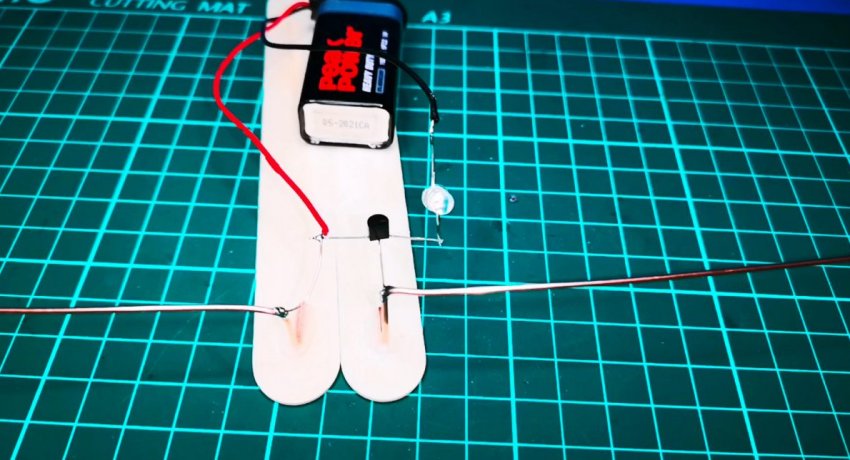

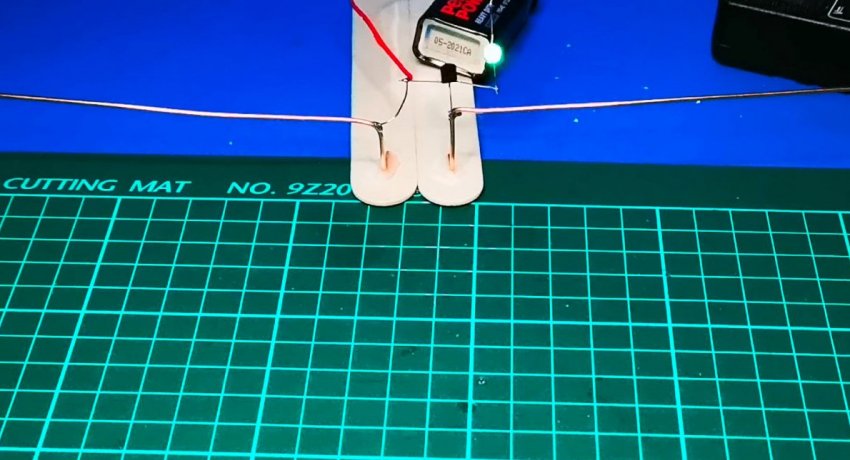

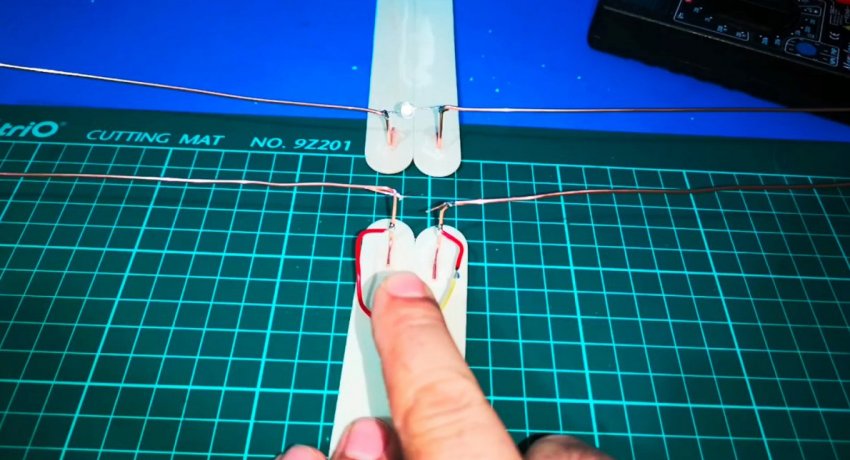

Изучая природу различных физических явлений и процессов интересно проводить наглядные эксперименты. Одним из таких опытов является демонстрация работы простейшего радиопередатчика и приемника. Такое оборудование можно сделать своими руками. Материалы: проволока; деревянные рейки или бруски; пьезоэлемент из зажигалки; светодиод; транзистор BC547; батарейка крона. Процесс изготовления радиоприемника и передатчика Радиопередатчик представляет собой деревянную подошву, на которую приклеиваются термоклеем 2 проводника из проволоки. Их длина по горизонтали составляет по 20 см 5 см для ножки и крепления. Проводники нужно подогнуть под прямым углом, чтобы они возвышались над подошвой на высоте 3 см. Дистанция между половинами антенны должна составлять не менее 2 см. К каждому проводнику подводится один провод от пьезоэлемента, подклеенного к подошве. На изгибе к антеннам припаиваются по короткому отрезку тонкой проволоки без изоляции. Их края сводятся так, чтобы при нажатии на пьезоэлемент между ними пробивала искра. При нажатии на пьезоэлемент передатчика, создаваемый заряд сгенерирует на антенне слабую радиоволну. Если расположить устройства напротив друг друга на расстоянии 5-10 см, то приемник на нее среагирует. Это будет сопровождаться кратковременным загоранием светодиода. Чтобы повысить чувствительность приемника, применяется транзистор BC547. Его коллектор припаивается к одному проводнику антенны и проводу от батарейки, база ко второй половине антенны, а эмиттер через светодиод к оставшемуся проводку от кроны. С таким усилителем приемник сможет реагировать уже на расстоянии от передатчика в 30-40 см. Смотрите видео
