Новая идея конденсаторного предохранителя вместо лампочки накаливания - «Сделай сам»
Большинство радиолюбителей при испытании своих самоделок, питающихся от сети, используют в качестве предохранителя лампу накаливания. К примеру, если нужно произвести проверку, скажем, импульсного источника питания, то первое включение делается через последовательное соединение с лампой накаливая. Ввиду того, что если в схеме будет короткое замыкание - лампа просто загорится и никаких последствий в виде искр и выгорания дорожек не произойдет. Это самый классический метод, но тут есть один большой недостаток: мощность ограничена, а значит, скажем, электроинструмент или другой мощный прибор такой цепью не проверить. Выйти из положения довольно просто - собрав аналог предохранителя на конденсаторах.

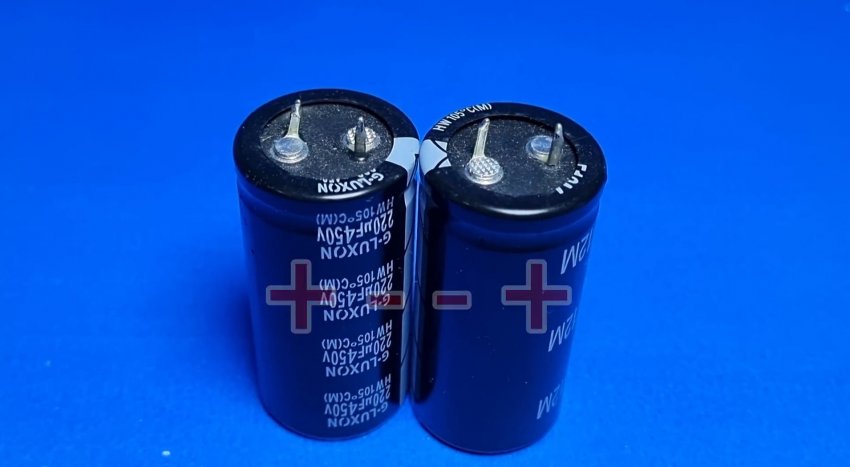

Номиналы выпаянных конденсаторов 220 мкФ 450 В. При помощи пайки они соединяются минусовыми выводами. В результате этого (вспоминаем формулу), получается неполярный конденсатор, ёмкостью 110 мкФ, рассчитанный на работу в сети с напряжением до 900 вольт. Запас по напряжению – это очень правильно. Учитывая, что значения переменного напряжения на пике синусоиды достигают 400 В.

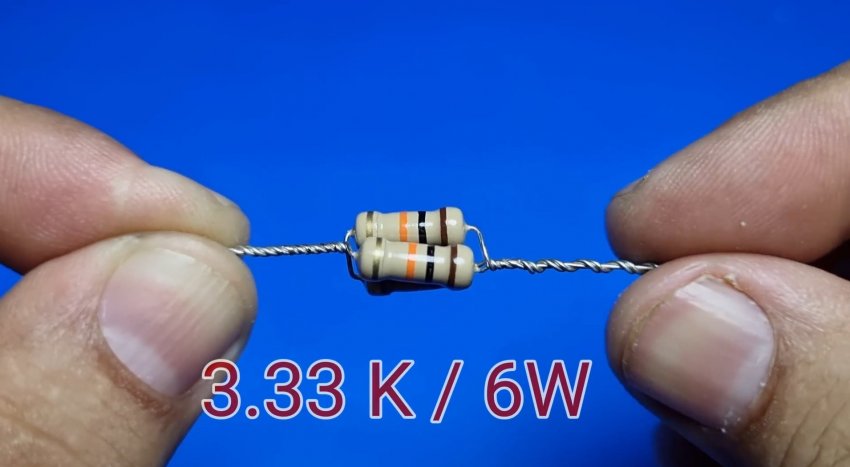

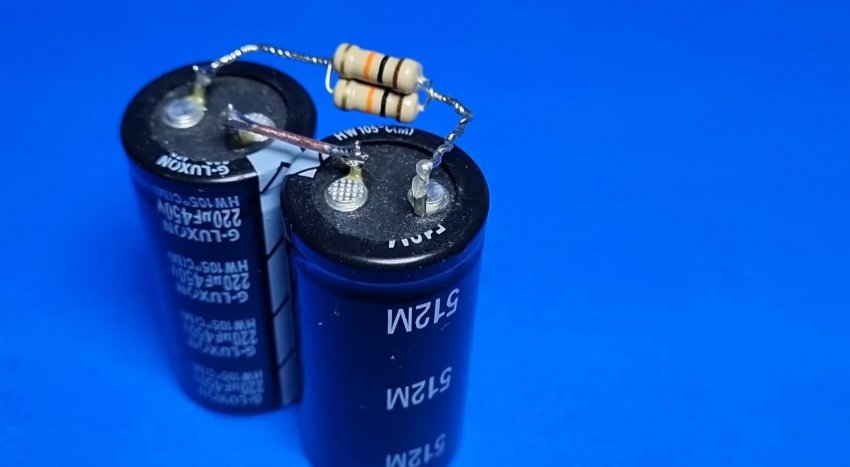

Три резистора по 10 кОм мощностью 2 Вт каждый соединяются параллельно. При параллельном соединении резисторов мощность складывается и в итоге получился резистор в 6 Вт. Резисторы припаиваются параллельно плюсовым клеммам конденсаторов. Резисторы нужны для разрядки ёмкостей при работе.
Конденсаторный предохранитель своими руками
Далее, собирается нехитрая цепь.

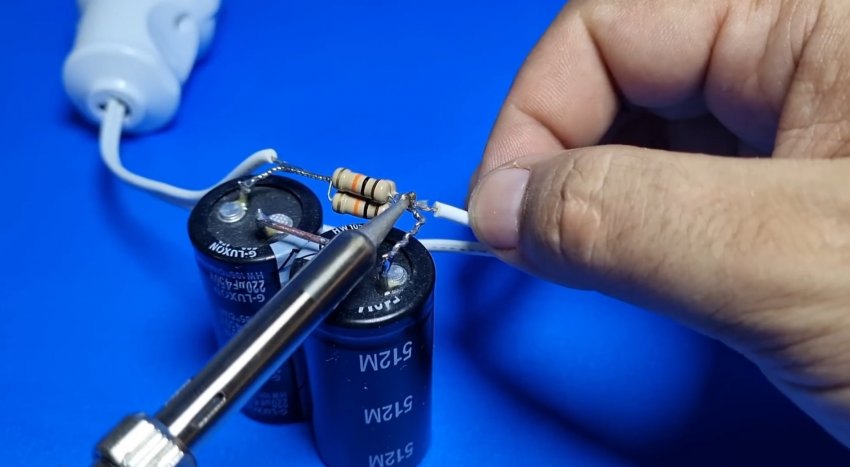

На концах её сетевая вилка и сетевой разветвитель напряжения. Собранное выше устройство из резисторов и конденсаторов, запаивается в разрыв одного из сетевых проводов двухпроводной линии.

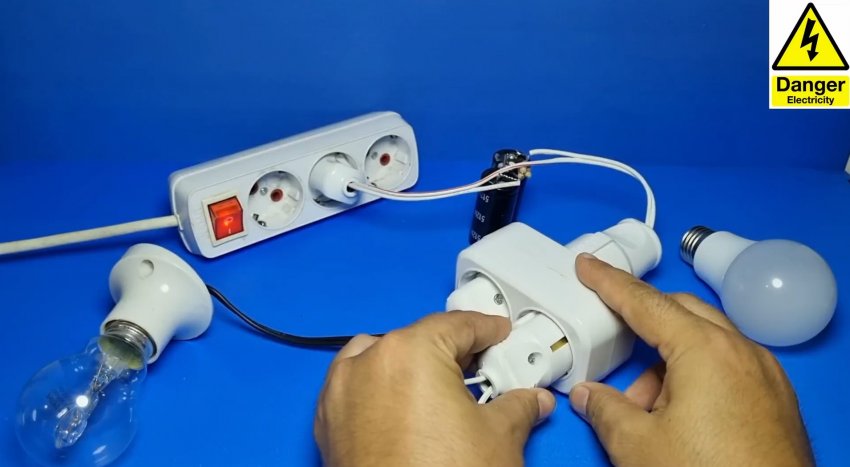

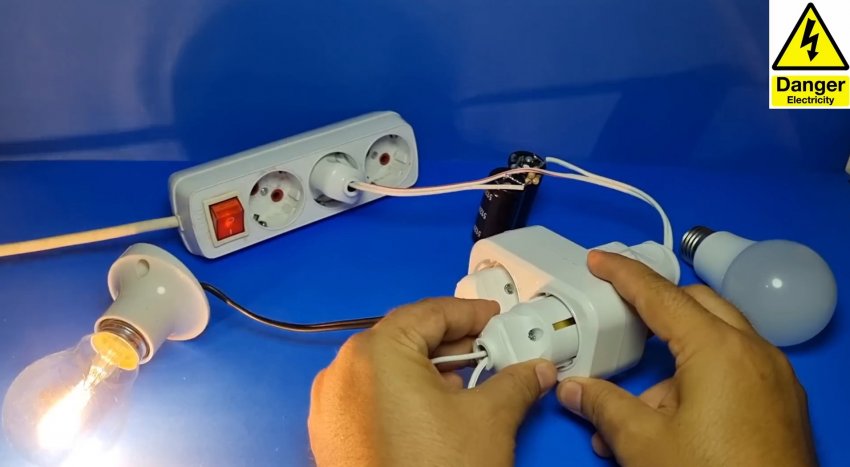

В одну из розеток разветвителя включается обычная лампочка. Подаётся напряжение 220 В. Включенные в сеть последовательно конденсаторы и резисторы практически не оказывают сопротивления переменному току. Лампа горит.

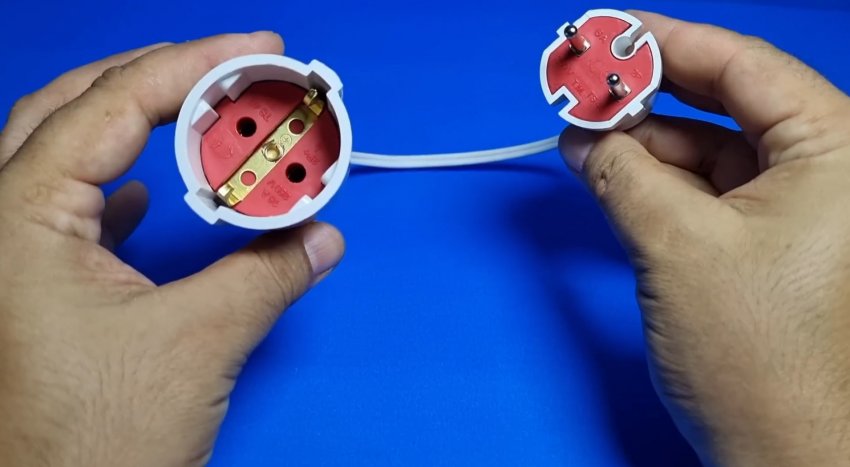

А далее самое интересное. Если в свободное гнездо разветвителя напряжения вставить вилку с закороченными контактами, то… Короткое замыкание? Взрыв? Вовсе нет. Короткого замыкания не происходит. Лампа просто гаснет. И тип лампы значения не имеет. Всё работает и со светодиодными, и с обычными лампами накаливания. Чудо? Нет, конечно. Объяснение простое.
На самом деле никакого короткого замыкания не происходит. Ведь в цепи находятся электролитические конденсаторы. И ток в цепи будет ограничен падением напряжения на них. Проще говоря, конденсаторы начинают работать, создавая емкостную нагрузку.

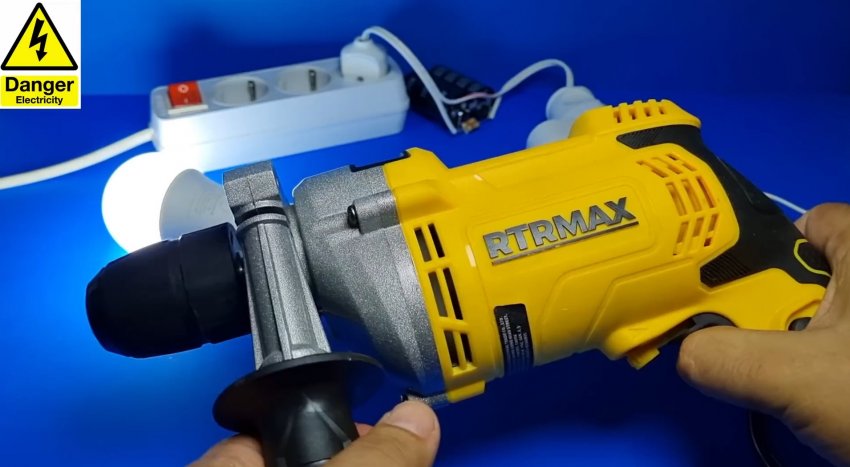

Где еще можно использовать такое устройство? Интересно услышать Ваши варианты применения. Мощности хватает даже на дрель без заметного падения напряжения.
