Здравствуйте! Мы производим устройства дистанционного управления для котлов, и как одна из задач - усиление сигнала gsm модуля, т.к. наше оборудование стояло далеко от вышек. Нужно было усиливать сигнал. Представляю вашему вниманию небольшую антенну приемник gsm сигнала, которая способствует его усиливать.

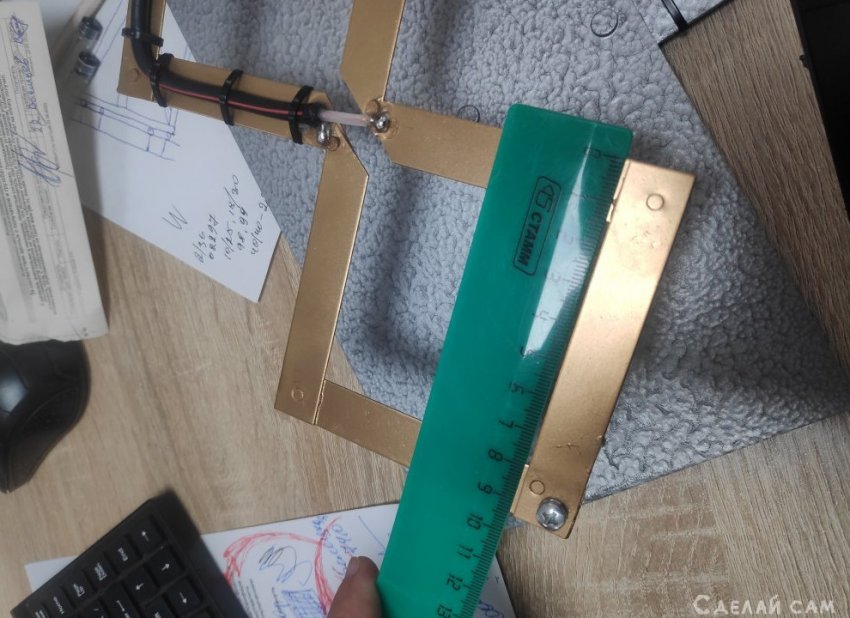

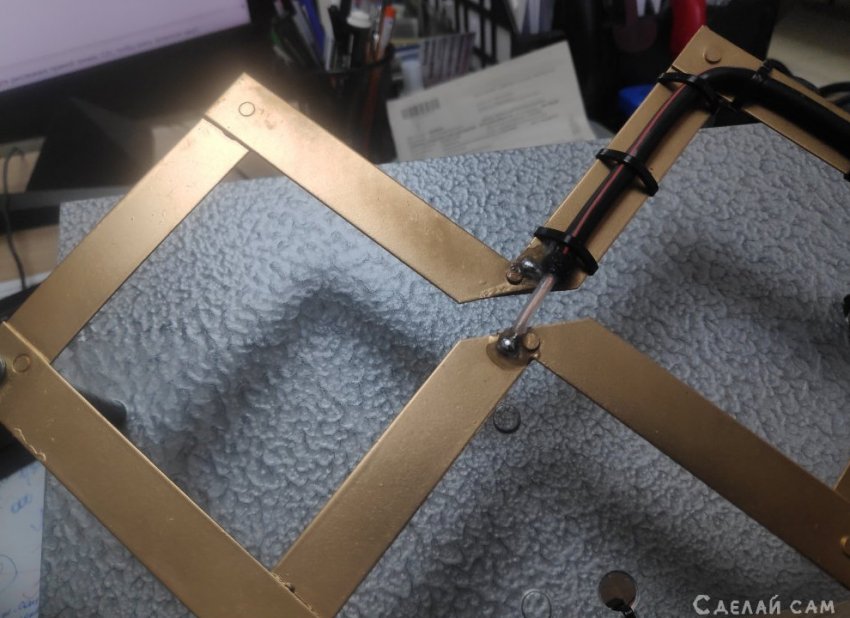

Антенна представляем собой сдвоенные 2 квадрата пластин, лучше сделать из меди, со стороной 9,5 см. Ширина пластины 15мм. Вырезаем пластины, м как показано на фото склепываем между, и в идеале, пропаиваем все стыки.

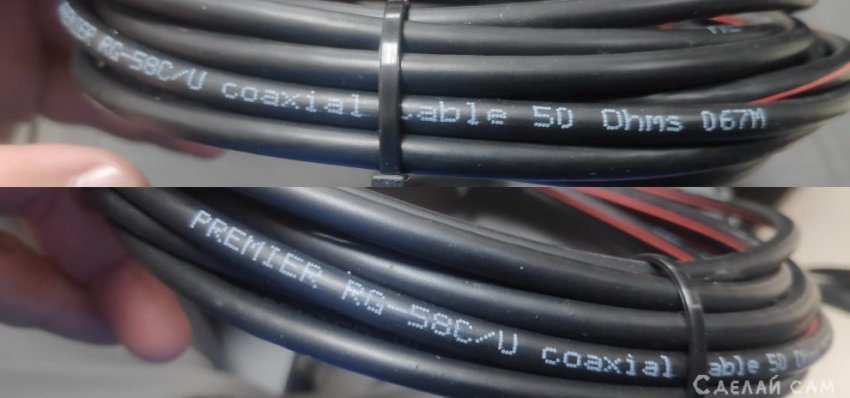

Коаксиальный кабель (на последнем фото имеется маркировка), можно закрепить как показано на фото, а можно снизу пластин.
Читайте также - Для того, чтобы поднять настроение и зарядиться положительной энергией на целый день рекомендуется смотреть красивые картинки, поделки и многое другое.
https://din-don.club посмотреть.

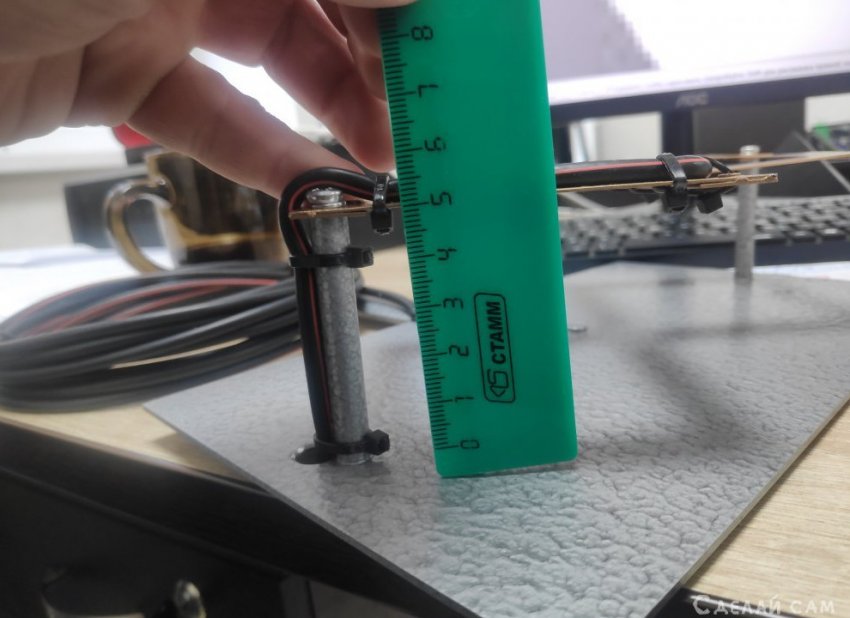

Позади антенны делаем экран. Всю конструкцию крепим на стойки к. экрану. Стойки можно использовать от 4 до 6 см.
Провода паяем к антенну и надежно фиксируем, чтобы они не отломались.

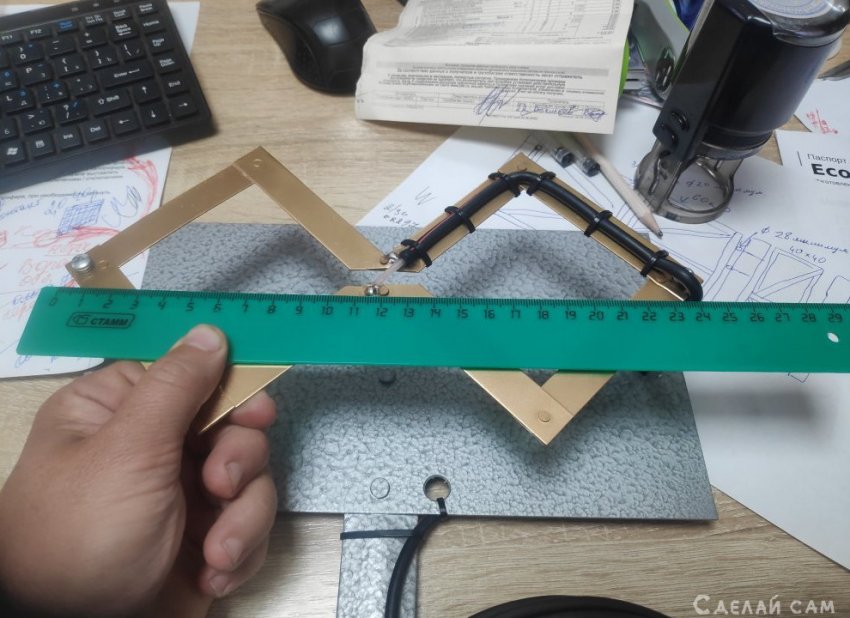

Размеры вы видите на фото.

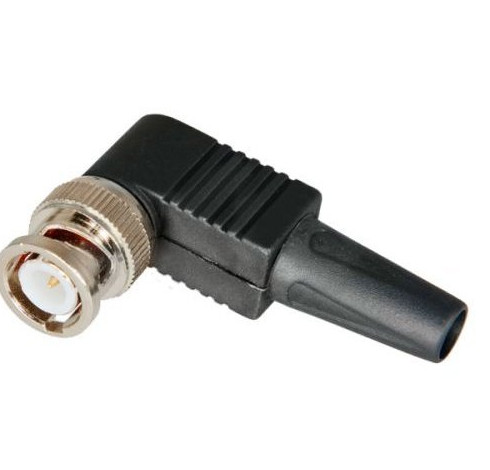

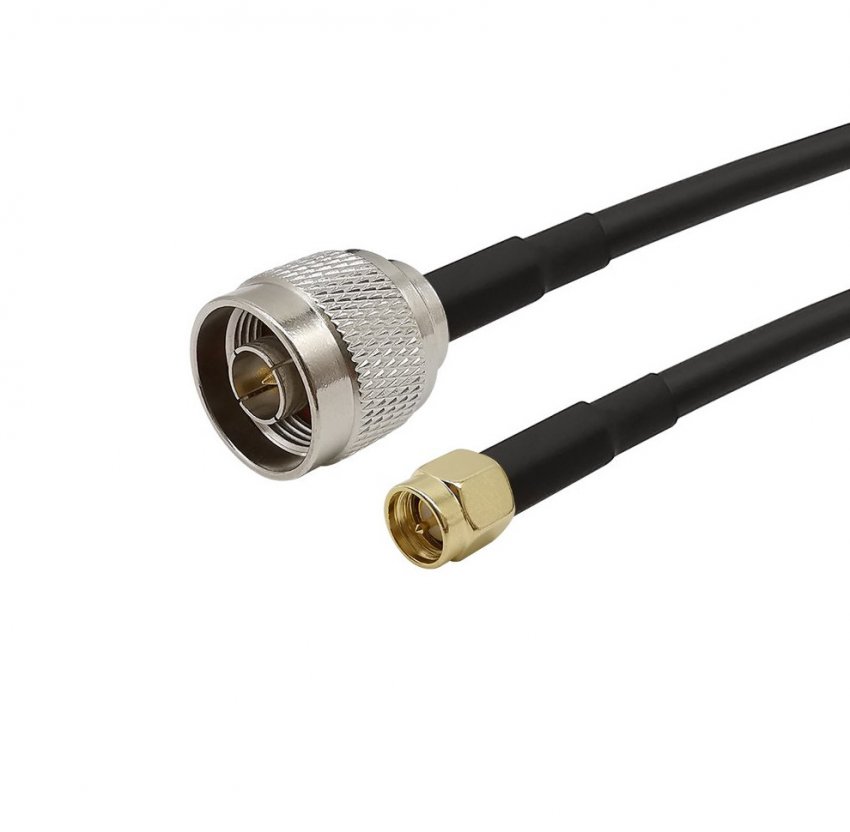

На другом конце провода штекер, необходимого размера для коаксиального кабеля
GSM Сигнал благодаря этому устройству будет намного лучше!
И самое главное вы это можете сделать своими руками!
