Как сделать горелку из телескопической антенны - «Инструмент сделай сам»

Нам для этого понадобится сама антенна, баночка с накручивающейся крышкой, и воздушный компрессор для аквариумов со шлангом. Антенны бывают разных размеров, так что с той антенной что вы найдете,  размеры сверл...
Как сделать горелку из телескопической антенны - «Инструмент сделай сам»

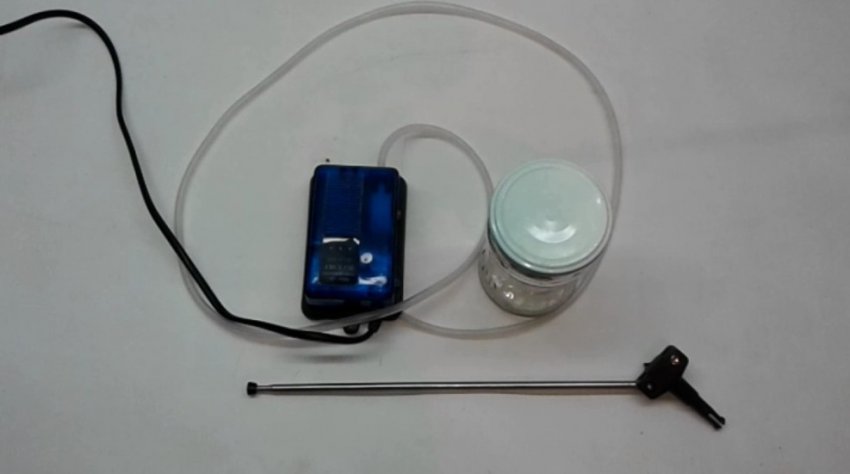

Нам для этого понадобится сама антенна, баночка с накручивающейся крышкой, и воздушный компрессор для аквариумов со шлангом.

Антенны бывают разных размеров, так что с той антенной что вы найдете,

размеры сверл подбирайте индивидуально.

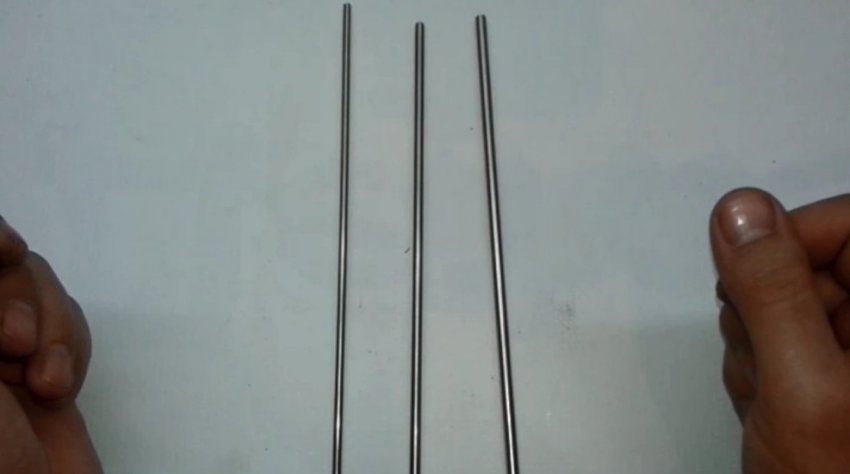

Полностью разбираем антенну и получаем 3 трубочки.

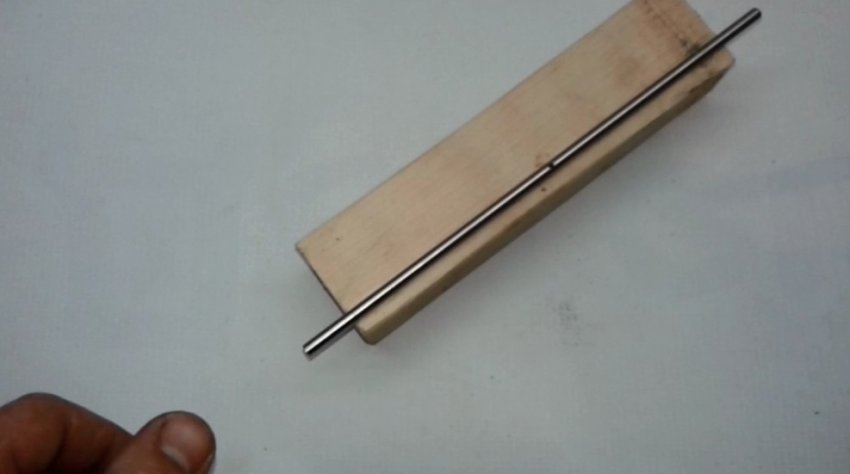

Далее, в самой большой по диаметру трубке, примерно по середине

сверлим отверстие в 4 мм.

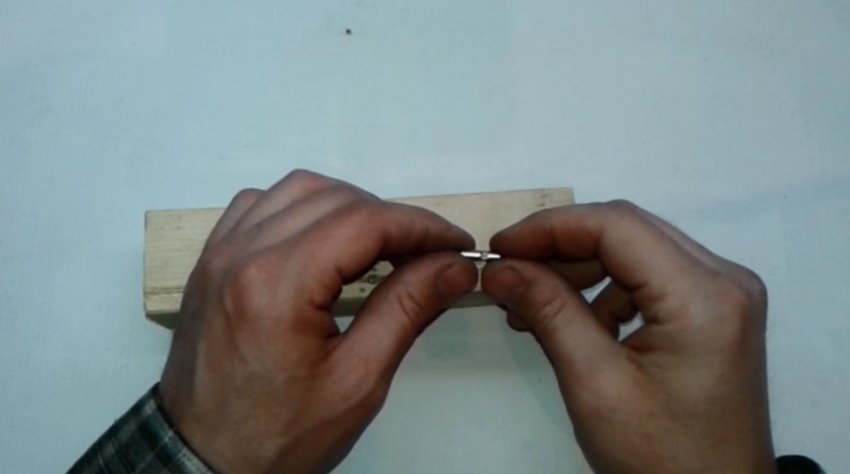

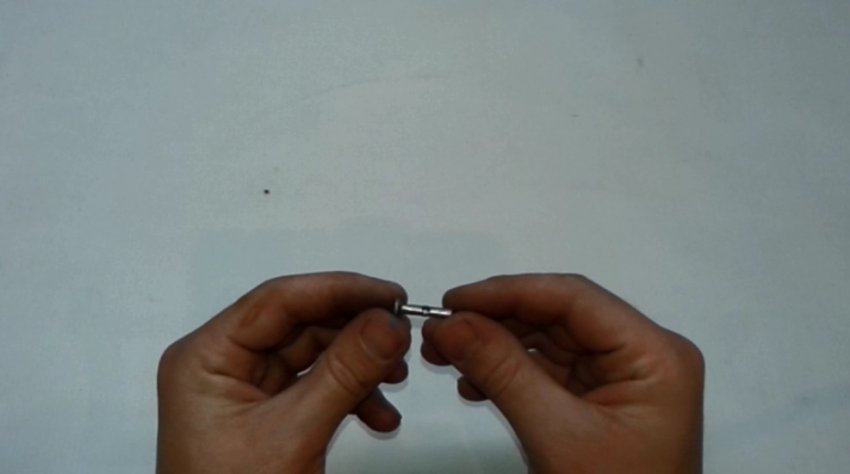

Переходим к средней по размеру трубке. Нам нужно отрезать от нее примерно 15 мм. Это будет краник подачи горючей смеси. Напильником подправляем срезы с обоих сторон и отступив от края 5 мм сверлим отверстие в 3 мм.




Просверлив отверстие в трубке вставляем в него гвоздь на 120 мм. Это будет вторая деталь краника. Его нужно отрезать на 4 мм длиннее трубки и просверлить в нем отверстие сверлом на 2 мм, на том же уровне что отверстие и на трубке.

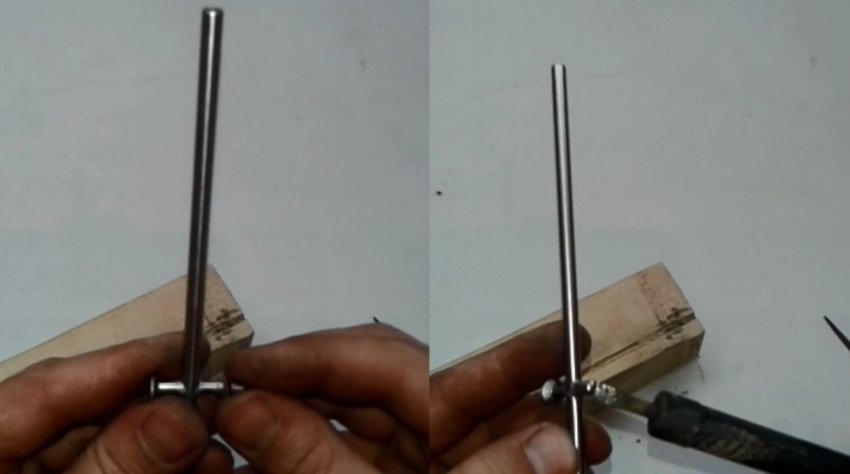

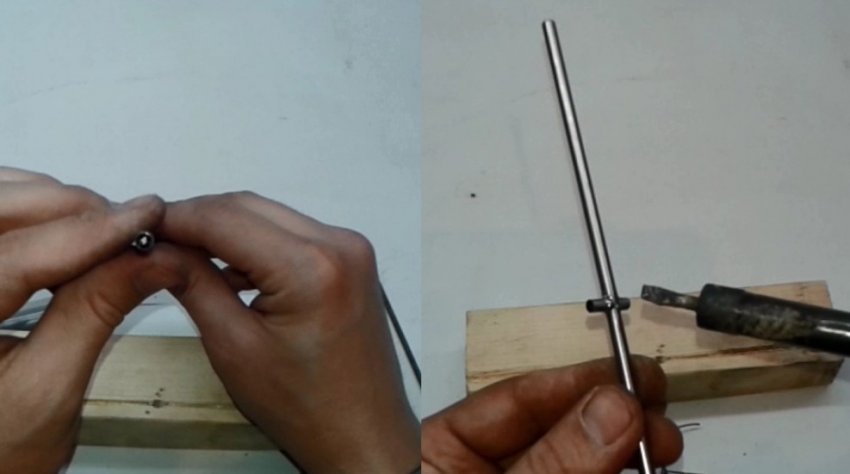

После этого, на стенках отверстия большой трубки наносим припой, вставляем маленькую трубку. Следим за тем что бы отверстия совпадали и спаиваем.


Теперь нужно сделать стопор для гвоздя. От той же средней трубки отрезаем кусочек в 4 мм и припаиваем его к торчащему концу гвоздя.

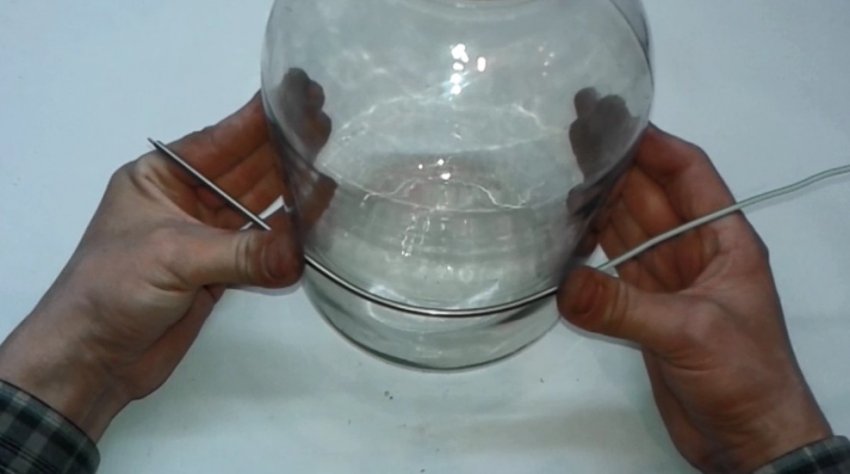

Далее нам нужно немного согнуть самую тонкую трубку антенны. Чтобы она не сломалась, Просовываем в нее провод подходящий плотно по диаметру. И спользуя 3 х литровую банку сгибаем ее

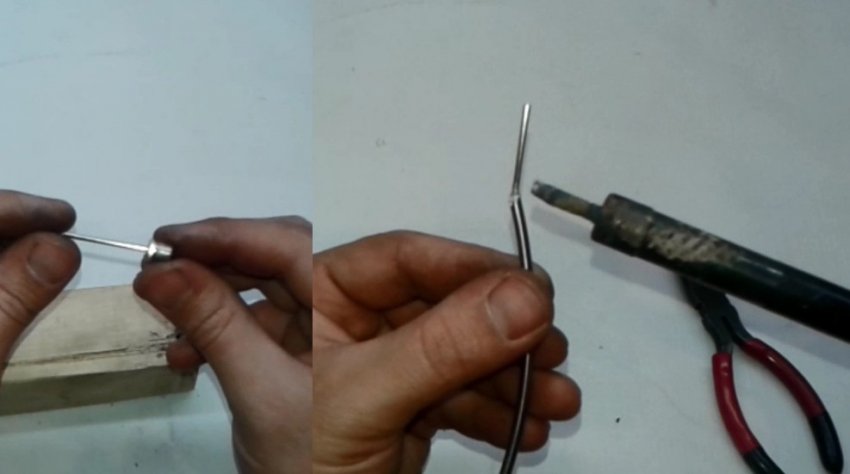

Согнув трубку переходим к соплу. Его я решил сделать из иглы для накачивания мечей. Отрезав головку иглы спаиваем ее с трубкой в положении как на фото.

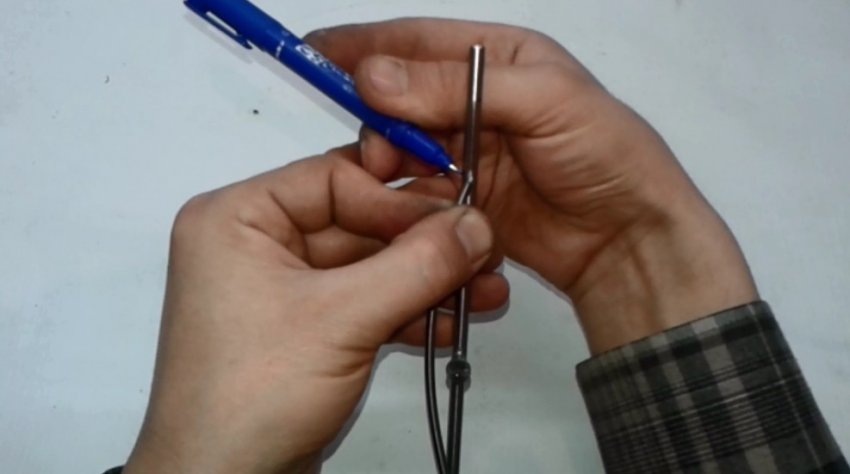

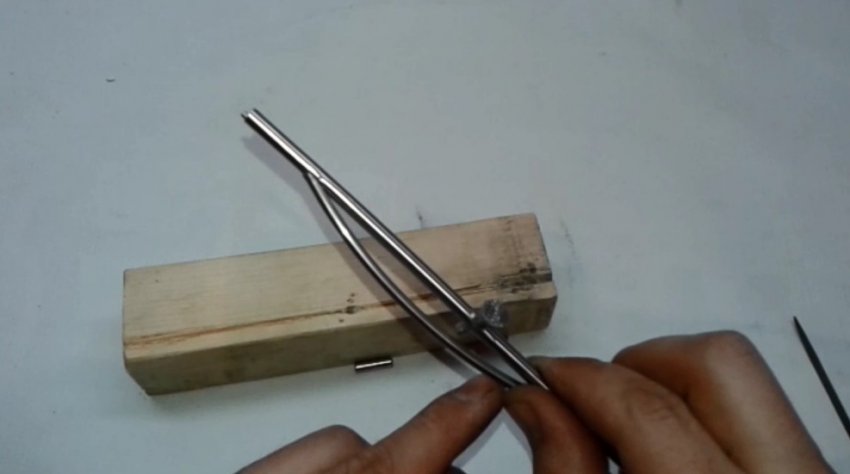

Прикладываем к большой трубке и отмечаем место для отверстия, куда

войдет сопло.




Сопло горелки должно на 2 мм выступать из большой трубки.

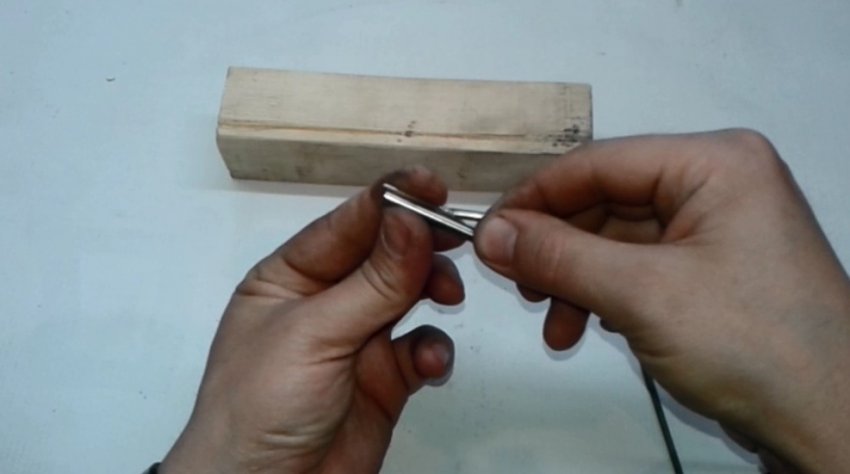

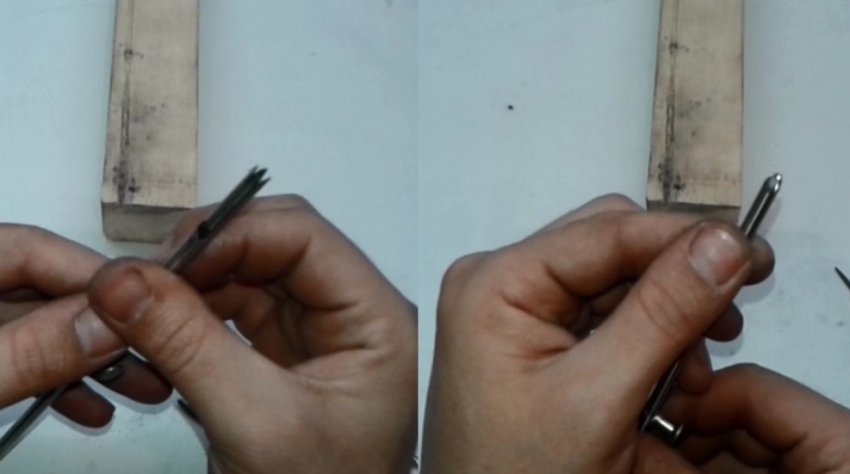

Просунув в большую трубку сопло и отрезав лишнее от трубки сопла, с обратной стороны краника отмечаем место для второго отверстия. Сделав отверстие, возвращаемся к соплу. В том месте где из большой трубки выходит сопло, треугольным надфилем делаем 6 угловых надрезов. Должно получиться наподобие короны. Затем сгибаем лепестки короны внутрь.

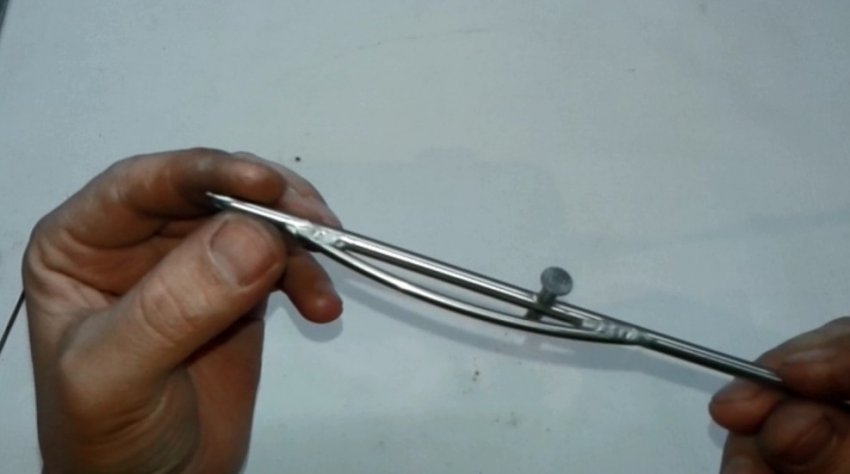

Просовываем сопло в отверстие и спаиваем обе стороны.

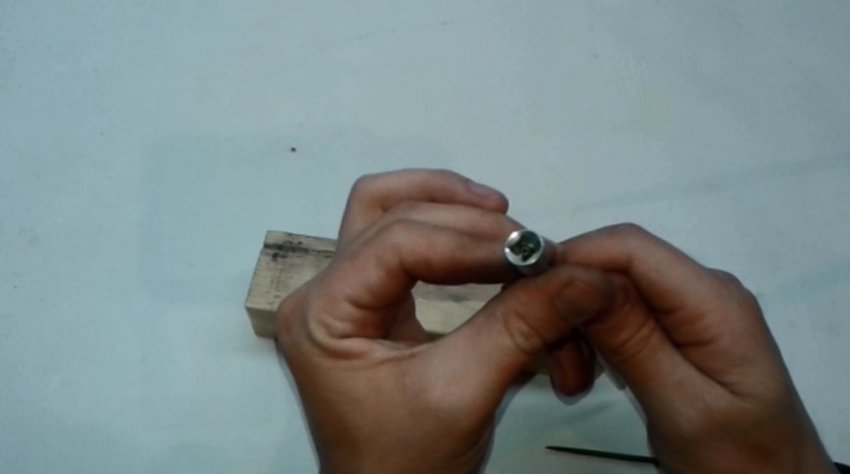

Для головки горелки отлично подошла головка на 4,5 мм от ключа храповика.Отрезаем от рабочей части 5 мм и сверлим сверлом на 5. После чего вставляем сопло в головку.

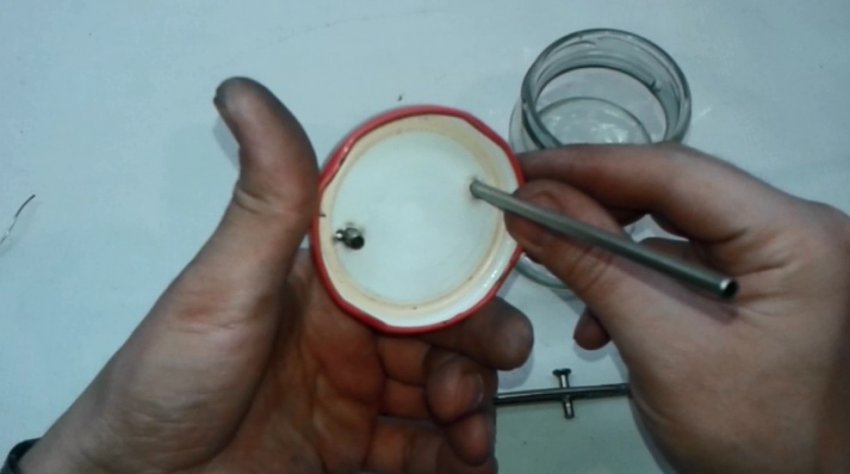

Осталось сделать бачок. В крышке Сверлим 2 отверстия в 4 мм под

среднюю трубку.

Просовываем трубку в отверстие и оставляем расстояние около сантиметра между дном банки и трубкой. И отступив 2 сантиметра от крышки отрезаем ее. Вторая трубка должна быть короткой, около 2,5 см.

Вставив обе трубки в крышку припаиваем их.

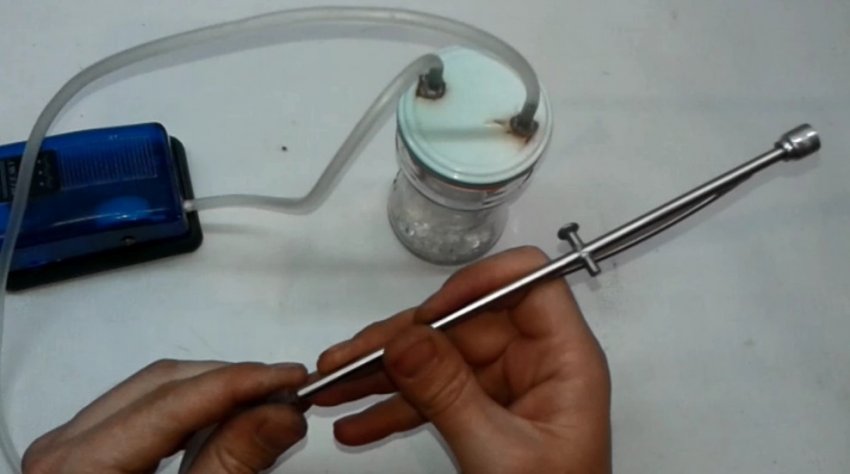

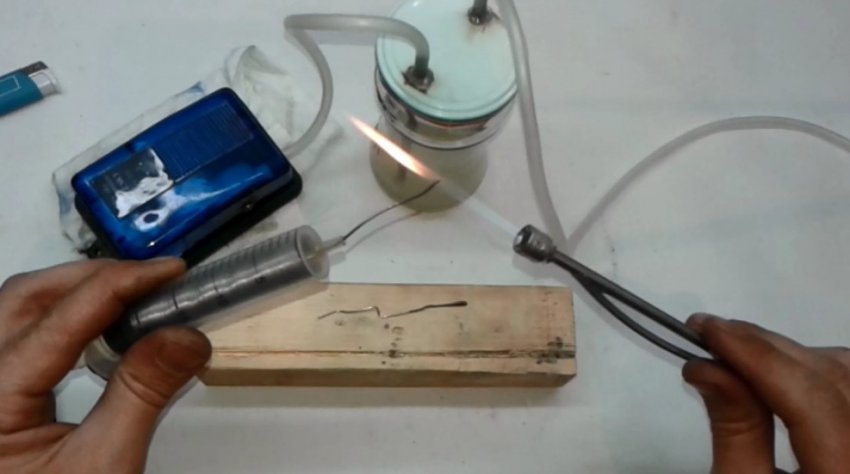

И соединяем все части шлангом.




Длинную трубку соединяем с компрессором а короткую с горелкой.

Заливаем примерно 20 мл автомобильного бензина и поджигаем.




На видео подробный процесс изготовления горелки. А так же тестирование горелки плавкой серебра.
