Как поменять micro USB разъем паяльником без фена - «Сделай сам»

---

В сервисных центрах по ремонту телефонов, micro-USB разъемы меняют паяльным феном. Это наиболее подходящий инструмент для такого типа работ. Если же вы решили заменить его самостоятельно, то скорей всего у вас в наличии имеется только обычный паяльник. Поменять разъем можно и с его помощью, но для этого требуется знать пару хитростей.

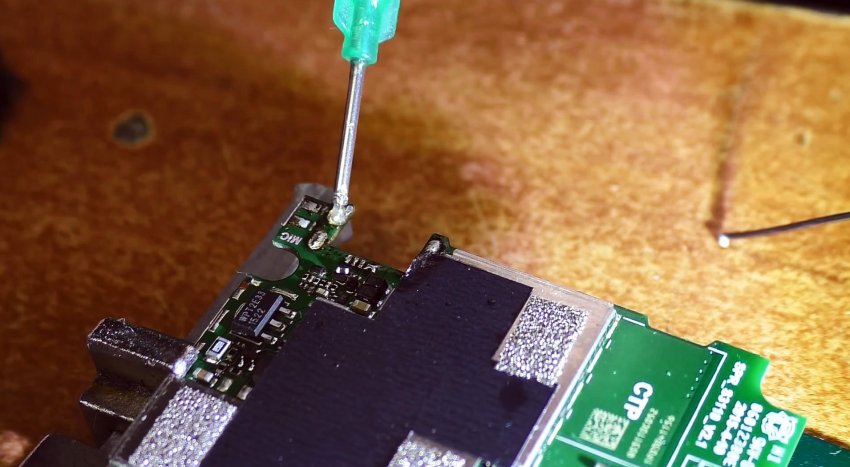

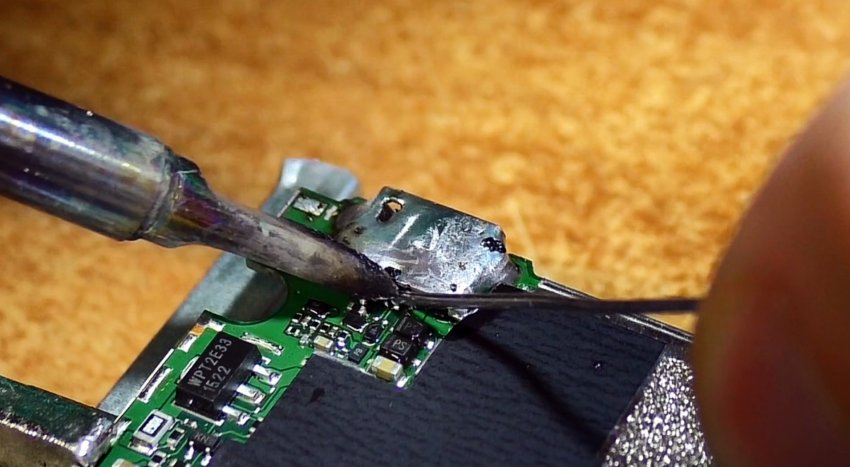

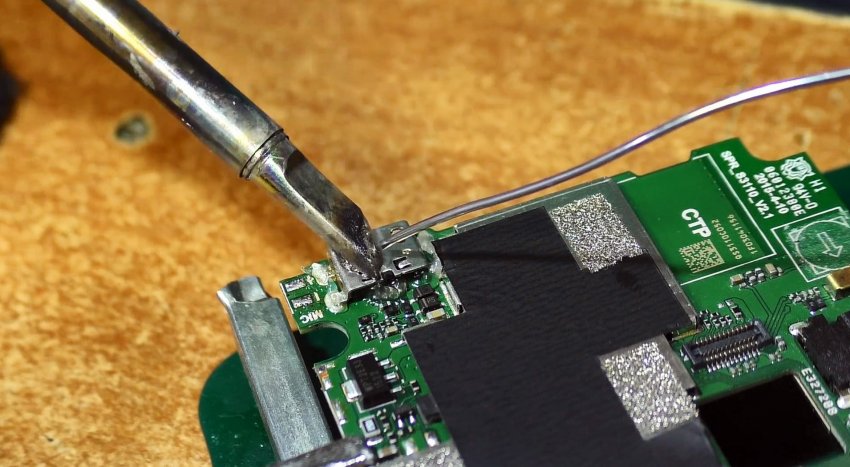

Дальше нужно расплавить припой на всех точках одновременно. Чтобы это сделать паяльником, необходимо разогреть разъем по центру большим жалом. Затем на все контакты наносится флюсосодержащий свинцовый припой. Он смешается с уже имеющимся, в результате чего температура плавления олова на плате понизится.

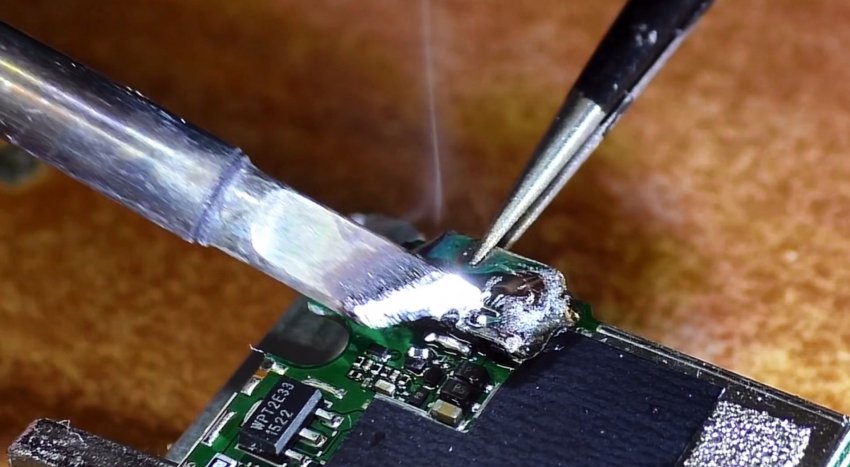

Для лучшего прогрева свинцовый припой лучше нанести и на центр разъема, тогда все расплавится равномерно, и деталь можно будет снять пинцетом.

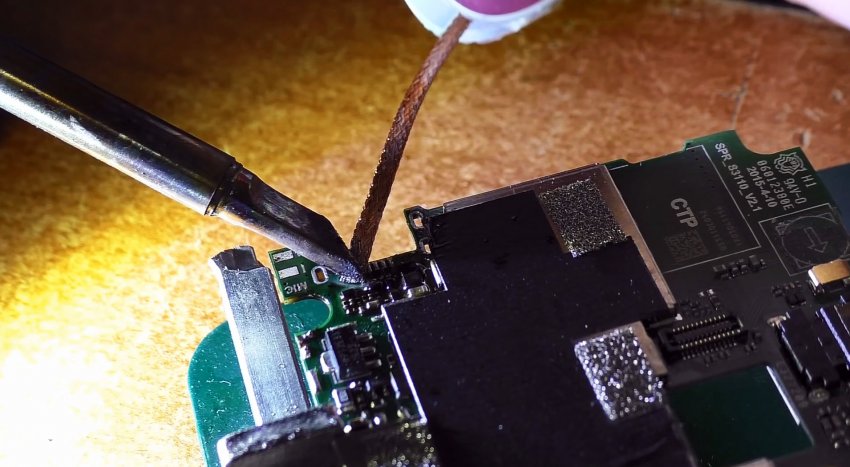

Дальше нужно очистить монтажные отверстия на плате для впайки нового разъема. Для этого к ним прикладывается медная оплетка, смоченная флюсом. Отверстия прогреваются через нее, в результате весь испорченный свинцом припой впитается между ее проволок.

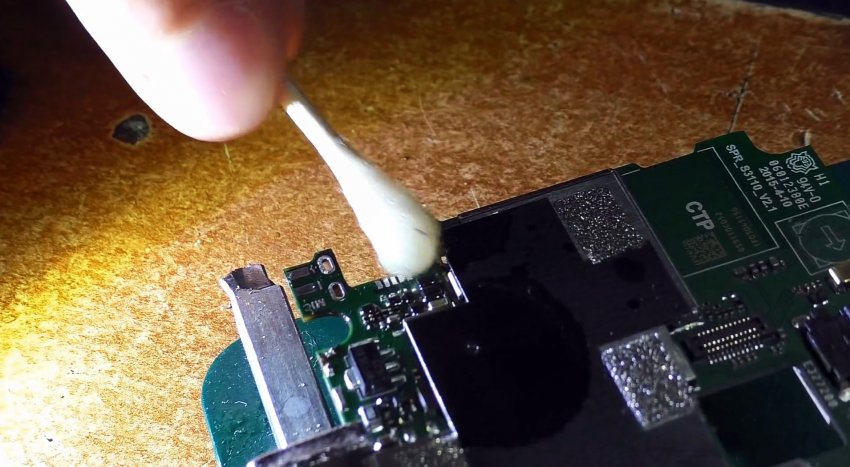

Контакты протираются обезжиривателем, для стирания отработанного флюса.

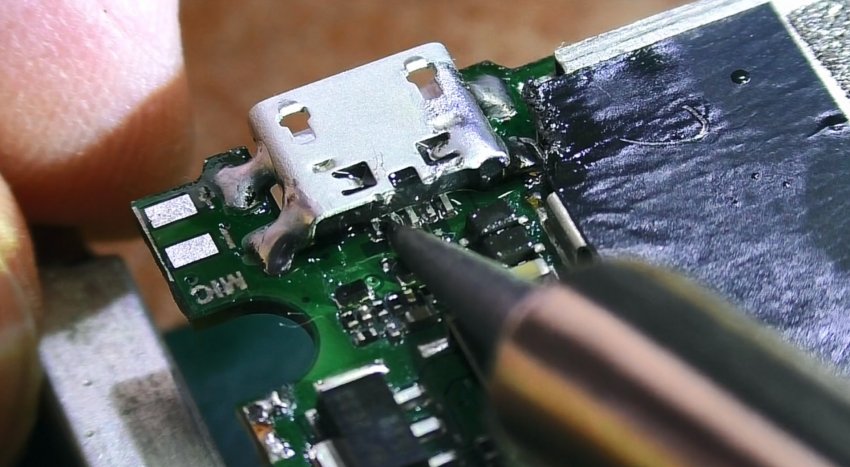

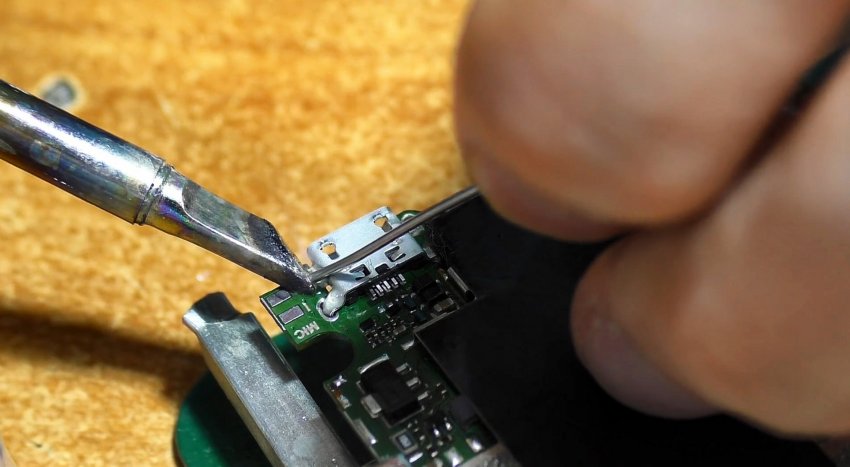

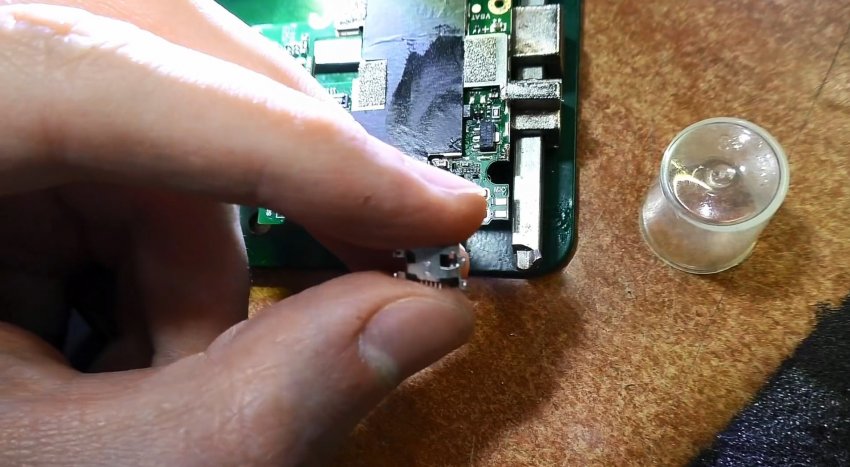

Далее устанавливается разъем. Все соединения покрываются флюсом. После этого большие контакты поочередно припаиваются тем же жалом, а мелкие уже тонким наконечником. Последние очень мелкие, поэтому их паять лучше под микроскопом или лупой.

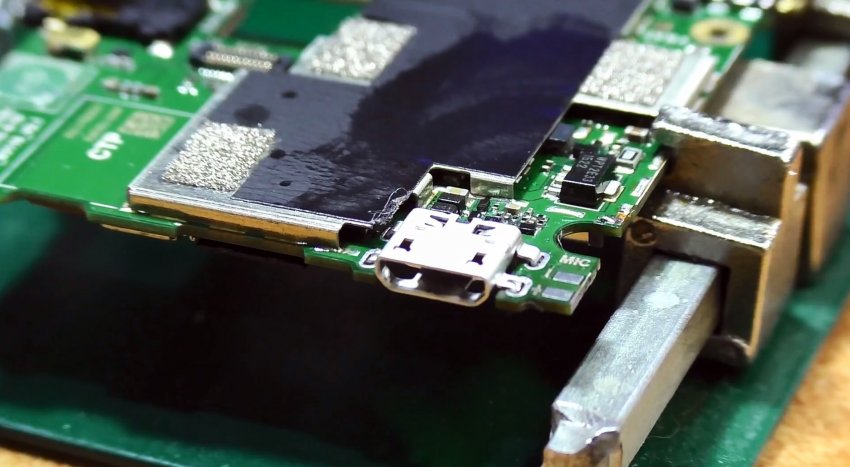

После пайки флюс смывается, затем телефон собирается обратно, чтобы подключить дисплей, если он снимался. После этого уже можно проверить работоспособность разъема как при включении зарядки, так и подключении к компьютеру.

Смотрите видео
