Как сделать оловоотсос с нагревом для удобной распайки плат на детали - «Сделай сам»

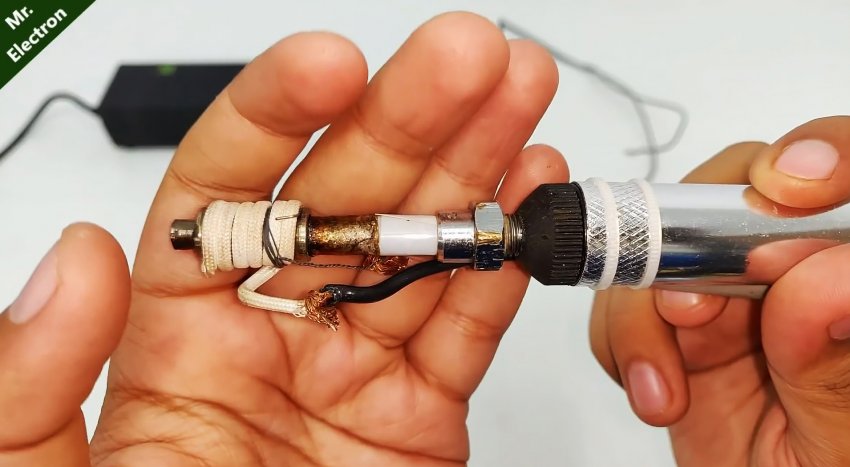

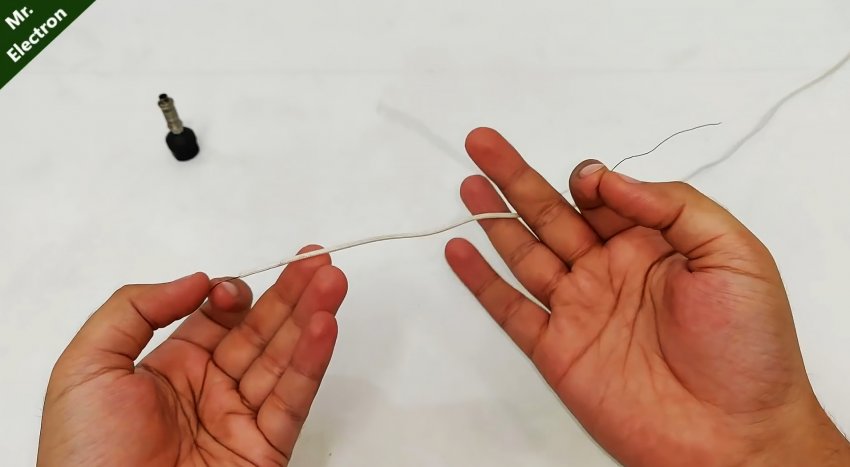

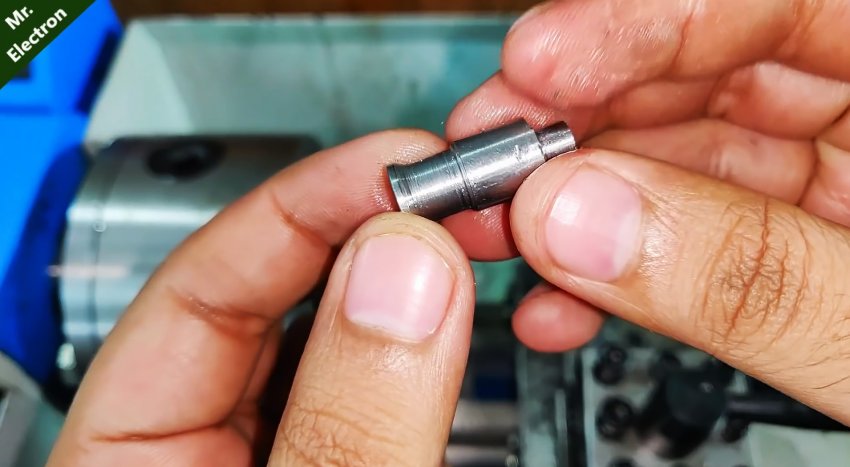

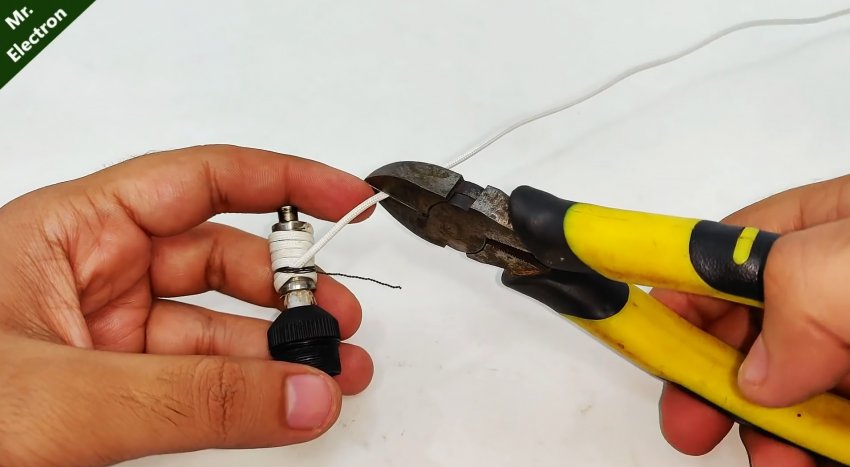

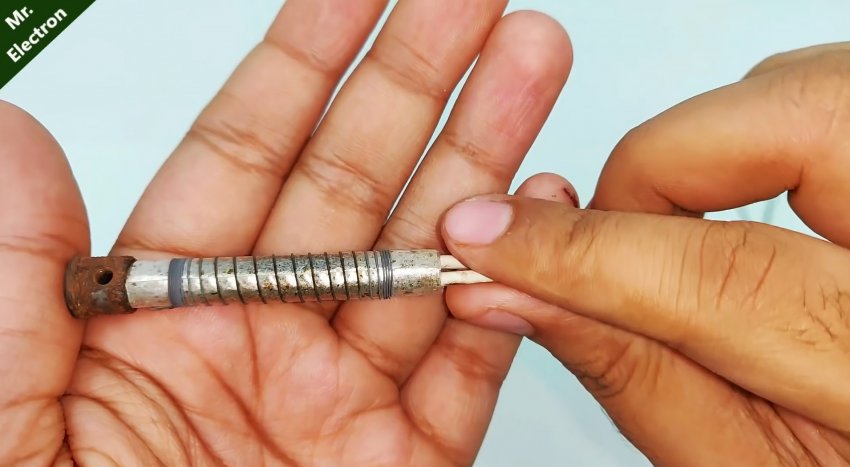

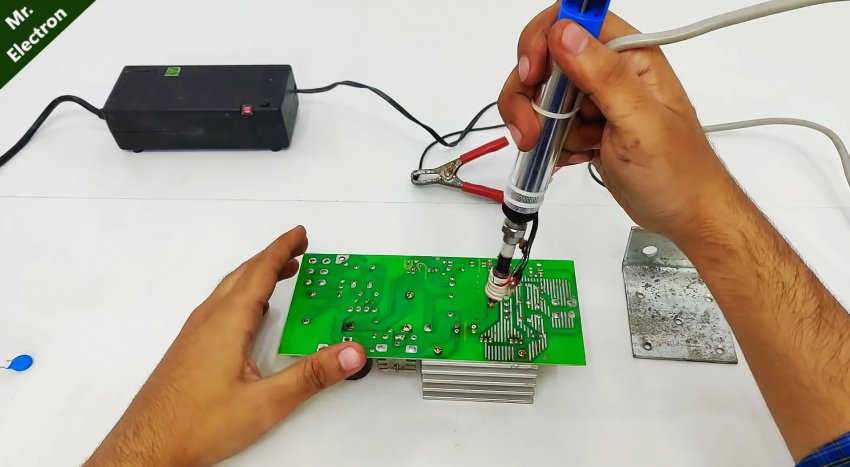

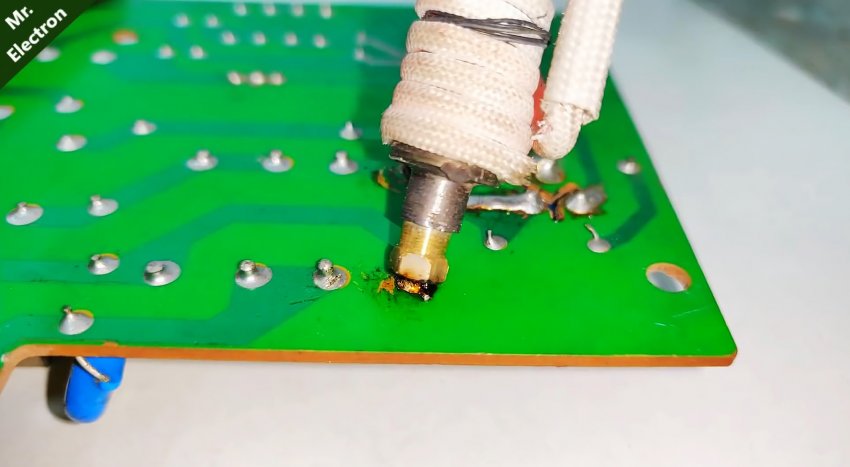

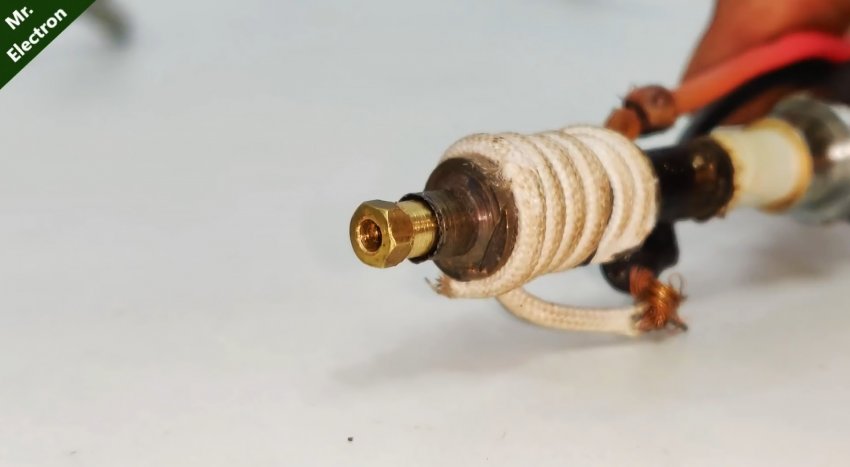

Чтобы выпаять навесные компоненты с платы приходится повозиться, так как сложно одновременно расплавить припой на всех ножках и вынуть нужную деталь. В связи с этим используется оловоотсос, который убирает припой с отдельных ножек, высвобождая их. Этот прибор просто находка для радиолюбителя, но он может работать еще лучше, если немного его доработать. Тот изначально рассчитан на удаления уже жидкого расплавленного припоя, что не совсем удобно. Для улучшения конструкции нужно, чтобы прибор сам плавил олово и затем его убирал. Для этого на токарном станке для ручного оловоотсоса требуется выточить стальной наконечник. Затем надеваем на сопло теплоизоляционный высокотемпературный рукав, и сверху натягиваем наконечник. После этого нужно намотать на наконечник нихромовую проволоку, помещенную в температуростойкую изоляцию. Закрепить ее в начале обмотки можно обычной жаростойкой проволокой. Собранный таким образом прибор отлично работает, но могут возникнуть проблемы с нагревом пластиковых деталей оловоотсоса. В таком случае нужно будет отдалить горячий наконечник от сопла, используя различные трубки и переходники, которые удастся найти. Также можно надеть на стальной наконечник латунную насадку, что сделает работу прибором более комфортной. Намотанная нагревательная нить скручивается с проводами от источника питания на 12 В. Сами провода можно закрепить на оловоотсосе стяжками. Теперь если подать напряжение, то наконечник разогреется. Прислонив его к ножке детали на микросхеме мы расплавляем припой, а нажав на кнопку поршня ручного оловоотсоса убираем олово. Смотрите видео Самодельное приспособление для демонтажа SMD без фена - https://sdelaysam-svoimirukami.ru/4963-samodelnoe-prisposoblenie-dlja-demontazha-smd-bez-fena.html
