Делаем накатки для токарного станка из одноразовых зажигалок - «Сделай сам»

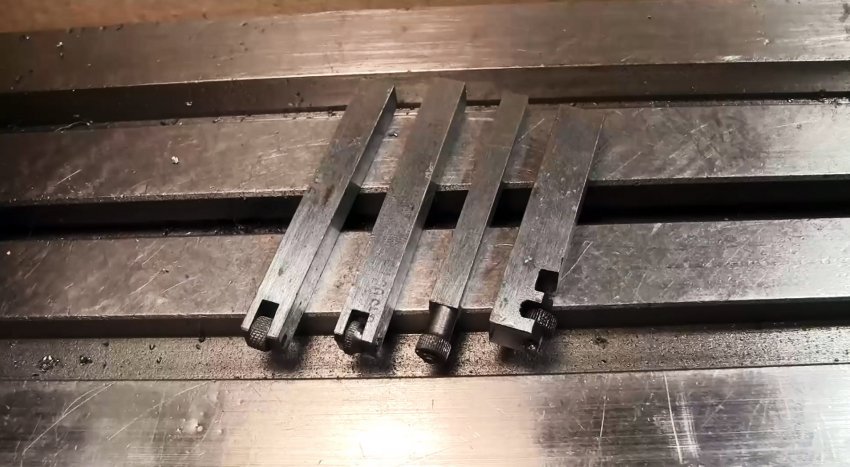

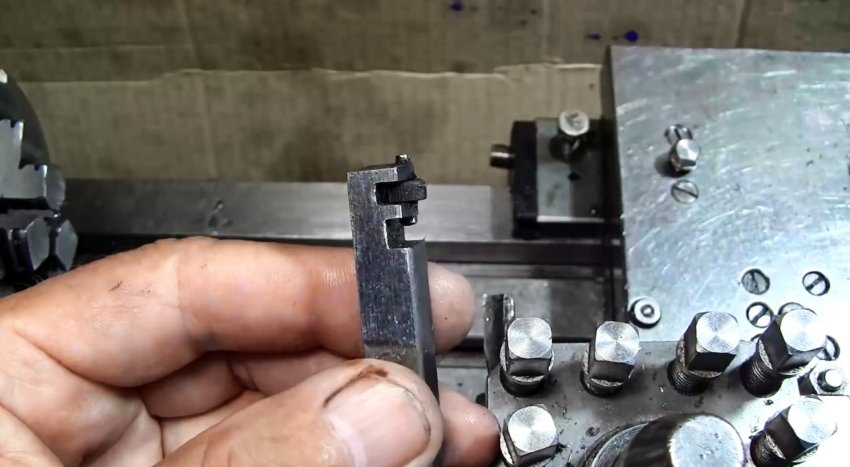

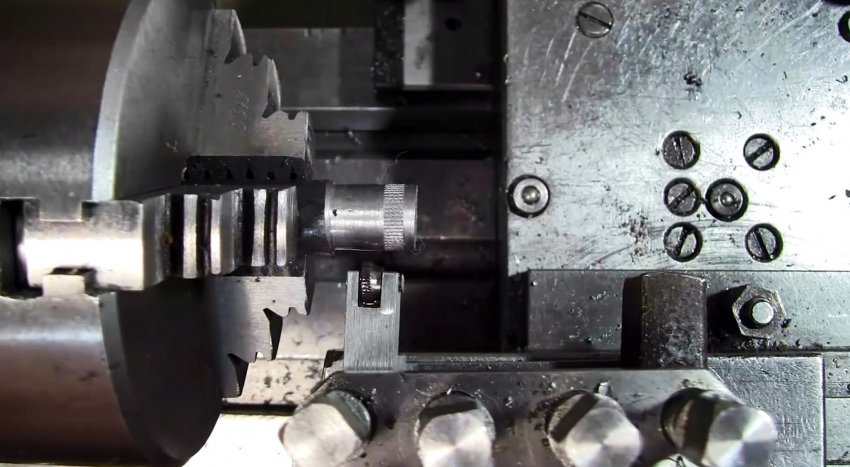

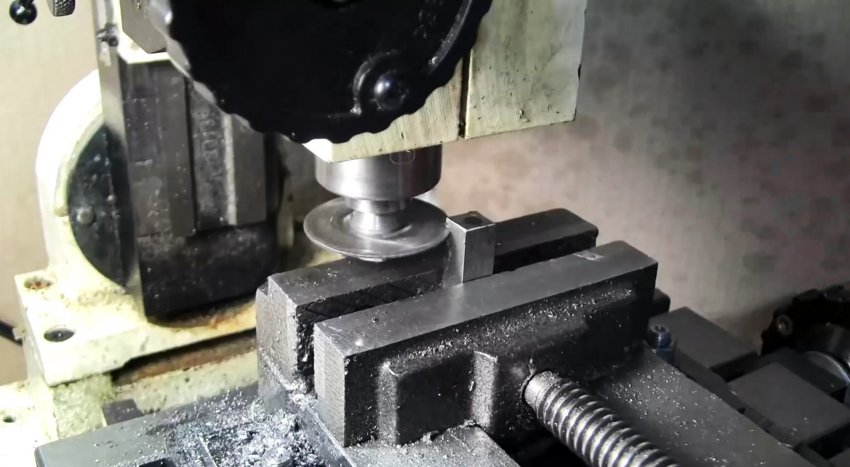

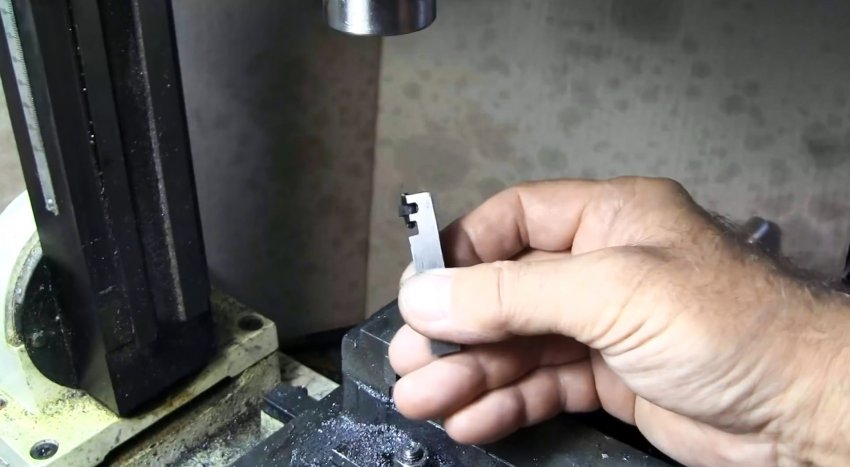

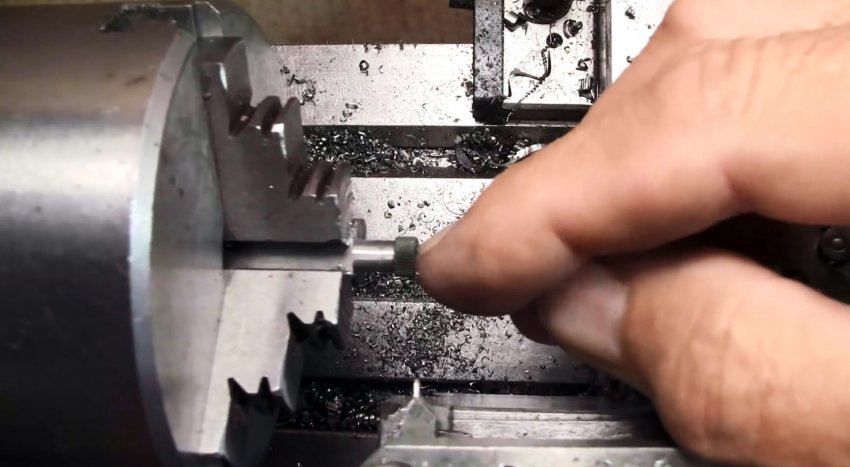

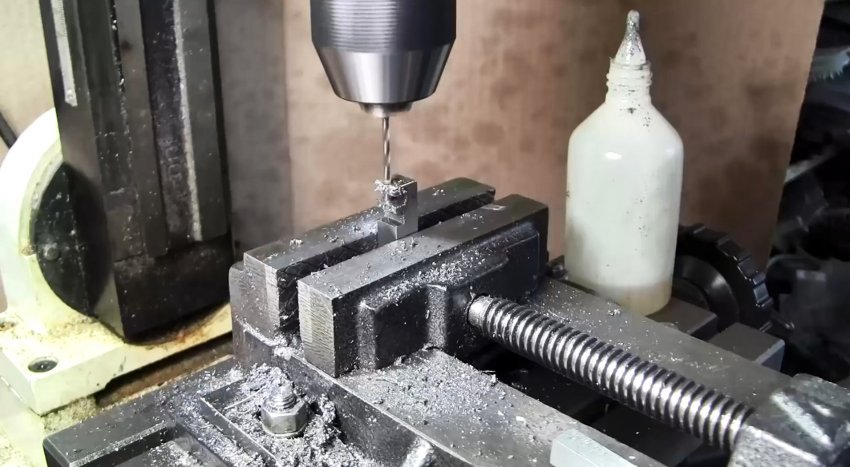

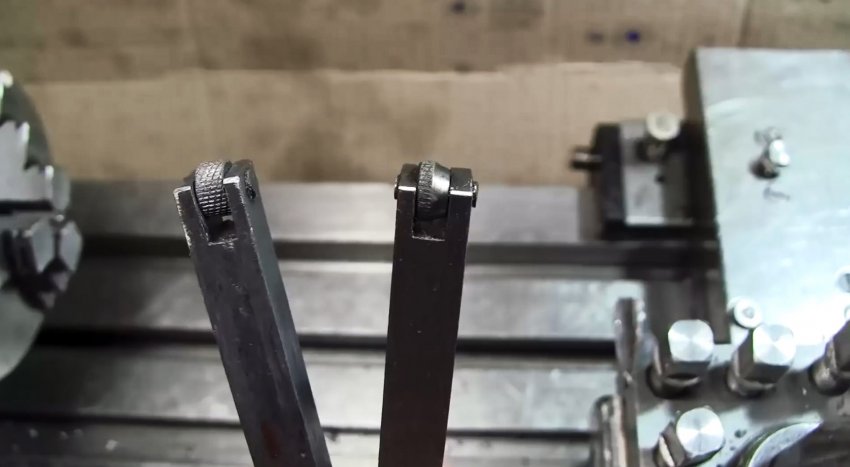

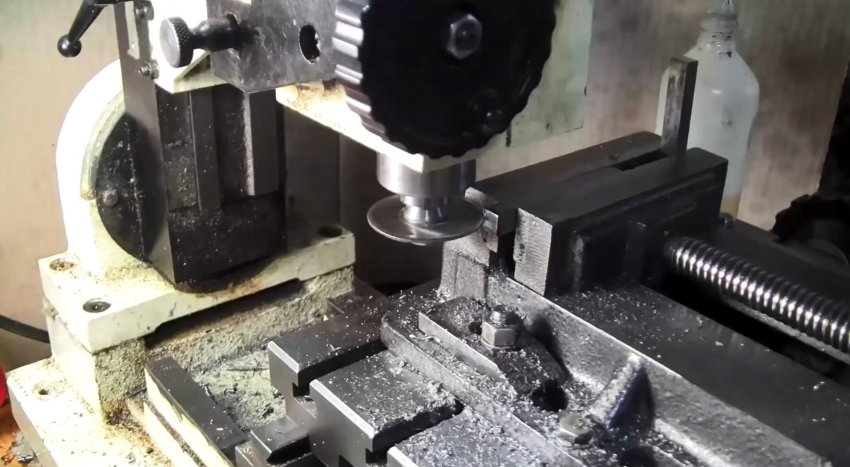

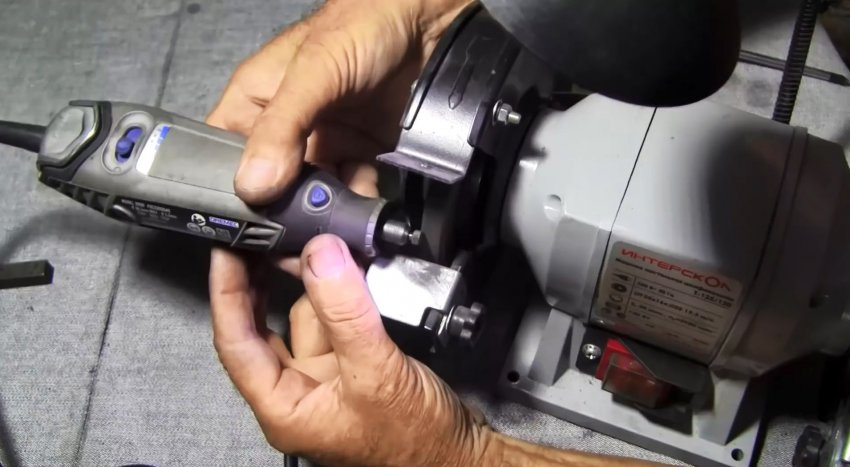

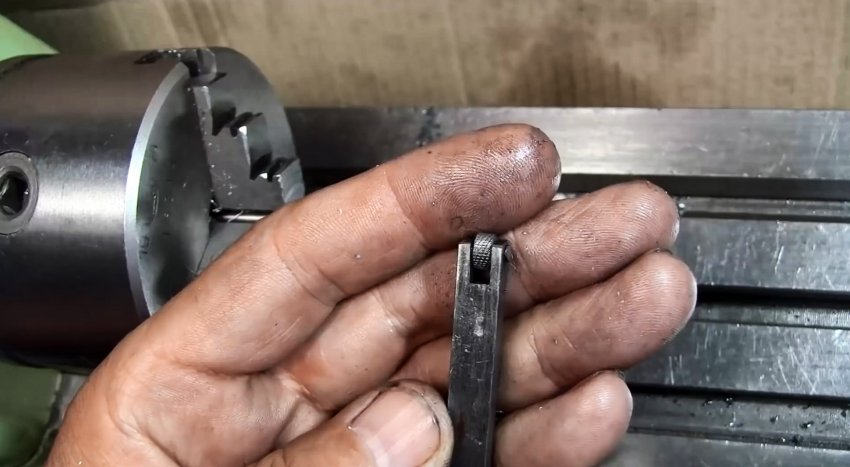

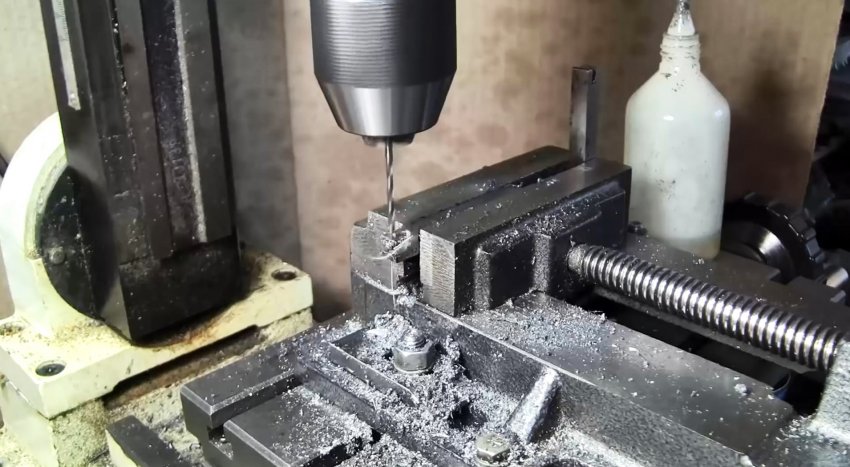

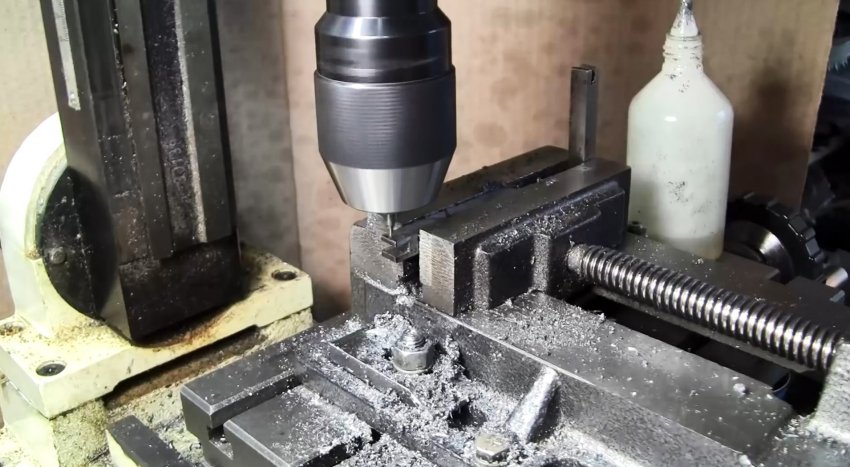

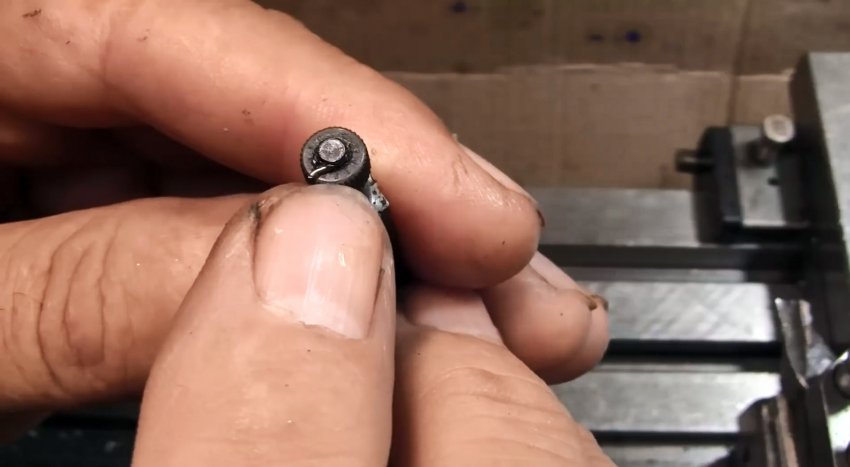

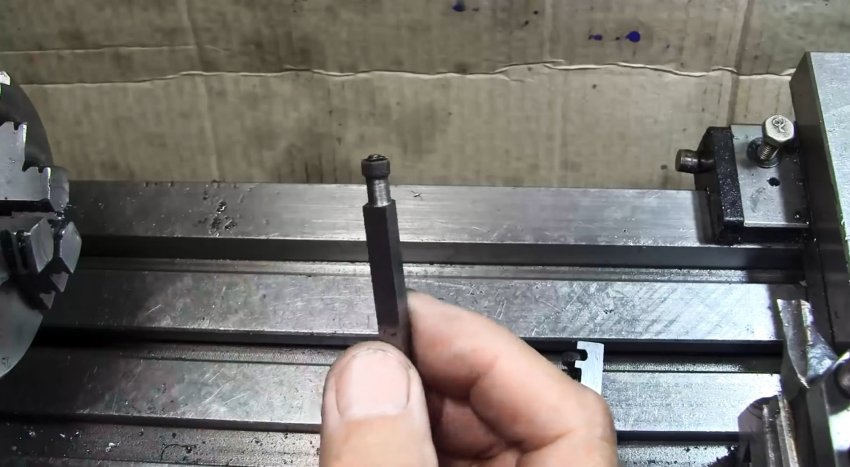

Что потребуется: Колесики от зажигалок; стальной квадрат 10х10 мм; сверло 2 мм. Процесс изготовления накаток Накатка не универсальный инструмент, так что обработать с ее помощью любую деталь не получится. Лучше сделать 4 инструмента разного типа, которыми получится накатывать как обычные болванки сверху, так и по внутренним поверхностям. Обычная и зауженная накатки Одна накатка делается обычная, вторая с зауженным венцом, чтобы снизить давление на тонкую заготовку при обработке, третья подойдет для больших внутренних поверхностей, а четвертой консольной можно будет работать в узких трубках. Для изготовления накаток нужно подготовить 4 державки. Их можно получить, укоротив длинные резцы, или же квадратный пруток. В державках для накаток наружных поверхностей в торце фрезеруются пазы, слегка превосходящие по ширине колесики из зажигалок. Далее державки просверливаются под ось, чтобы установить ролики. Один из них нужно будет сузить, сточив зубчатый венец, с одной стороны. Для этого он надевается на оправку, которая зажимается в бормашине или дрели. Раскрученное колесико стачивается на наждаке. Ролики устанавливаются в державки с помощью осей, сделанных из хвостовиков сломанных сверл. Консольная накатка Консольная накатка для маленьких внутренних плоскостей делается по другому принципу. Необходимо проточить край державки под ось, на которую будет надеваться колесико зажигалки. Перед ним вытачивается канавка под стопорное колечко. После этого надевается ролик, и стопорится колечком из проволоки. Оправка для бокового размещения Оправку для бокового размещения колесика нужно профрезеровать сбоку, чтобы получить 2 паза. Затем заготовка просверливается под ось. В нее вставляется колесико. Второй паз нужен, чтобы потом в дальнейшем можно было выдавить ось, и поменять изношенный ролик. Колесики зажигалок имеют несимметричный рисунок, поэтому в зависимости от стороны поворота державки рисунок будет получаться разным. Исключением является только консольная накатка. Чтобы изменить направление зазубрин от нее, нужно перекидывать ролик наоборот. Это может потребоваться, чтобы обеспечить более сильное сцепление с накатанной поверхностью при ее вращении в направлении по или против часовой стрелки. Смотрите видео Изготовление любых пружин своими руками - https://sdelaysam-svoimirukami.ru/5089-izgotovlenie-pruzhin-svoimi-rukami.html
