Как сделать регулятор скорости двигателя постоянного тока 40В 10А с реверсом на базе китайского модуля - «Сделай сам»

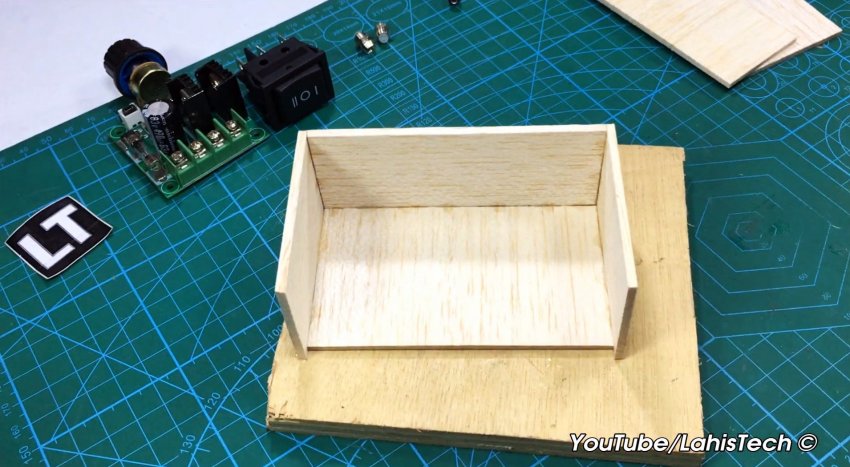

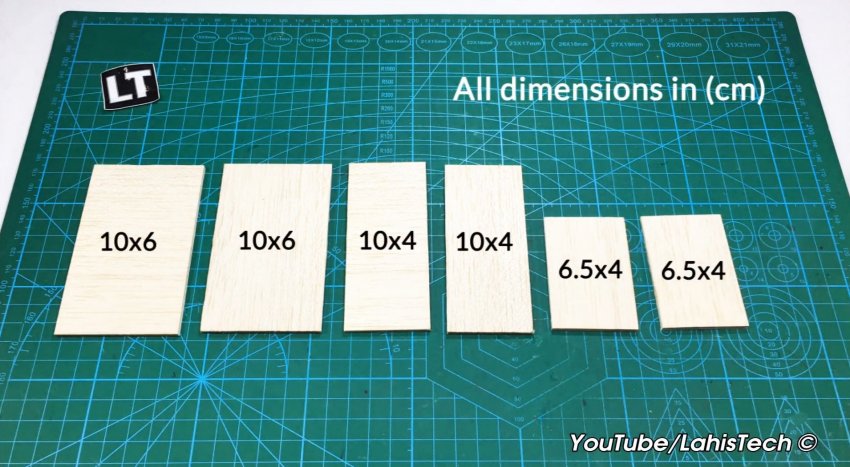

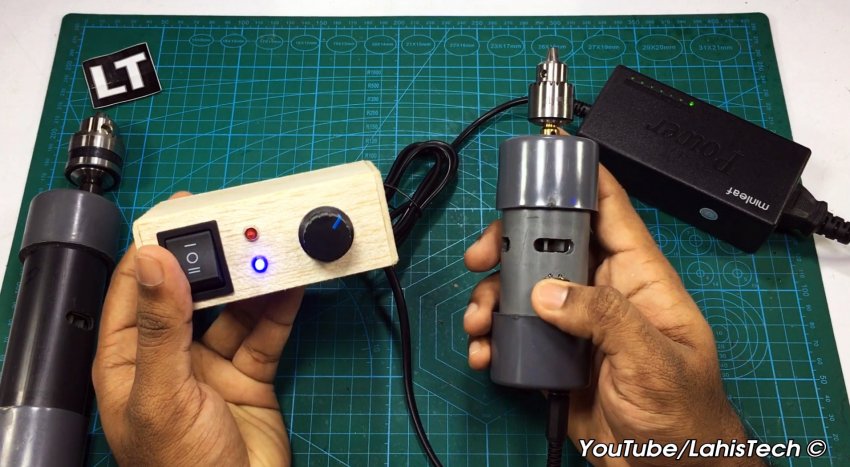

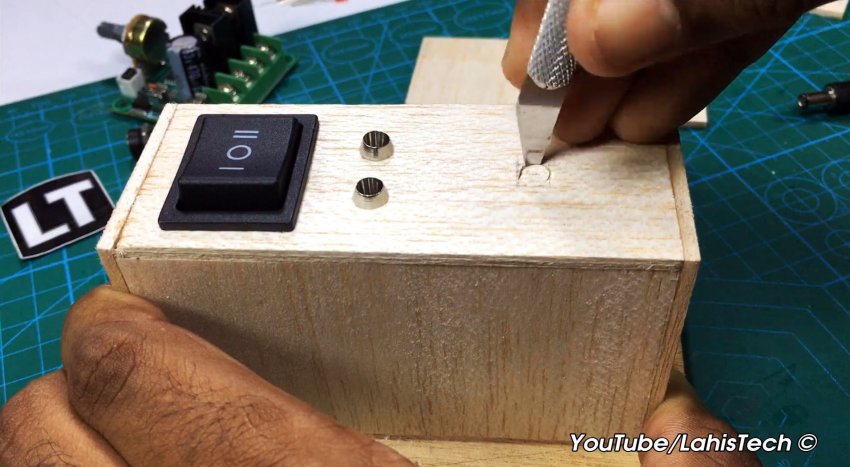

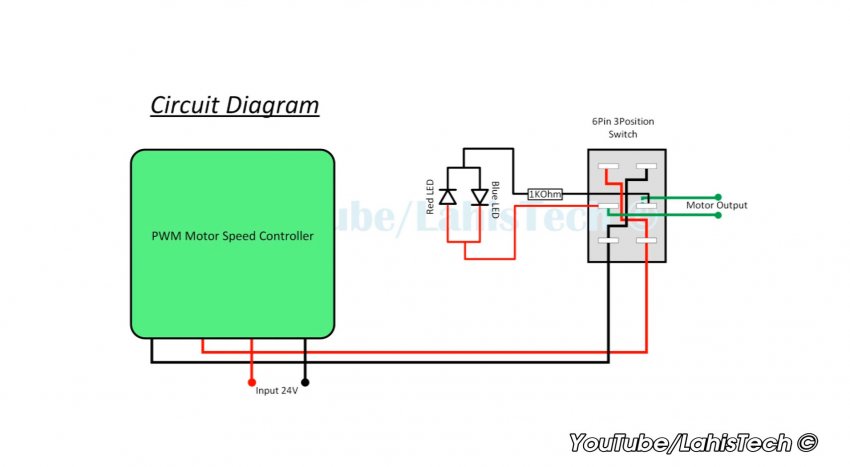

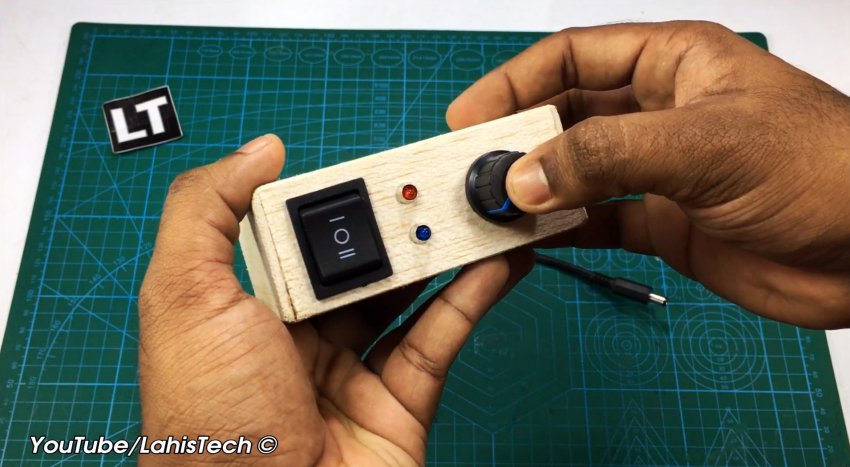

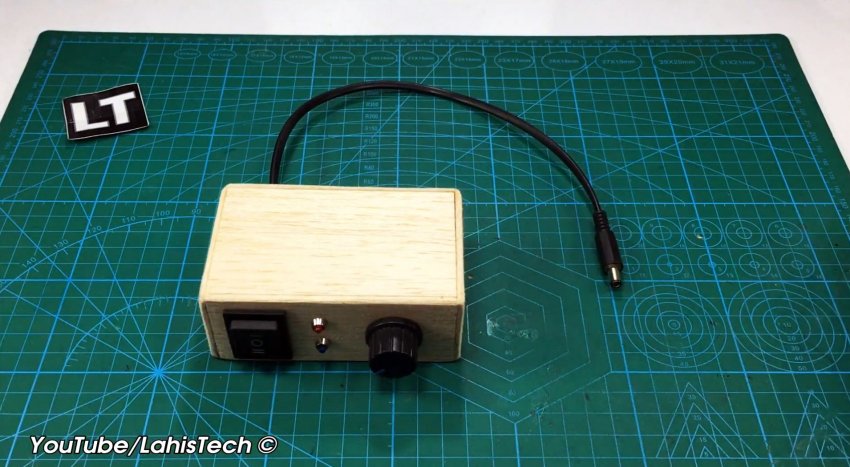

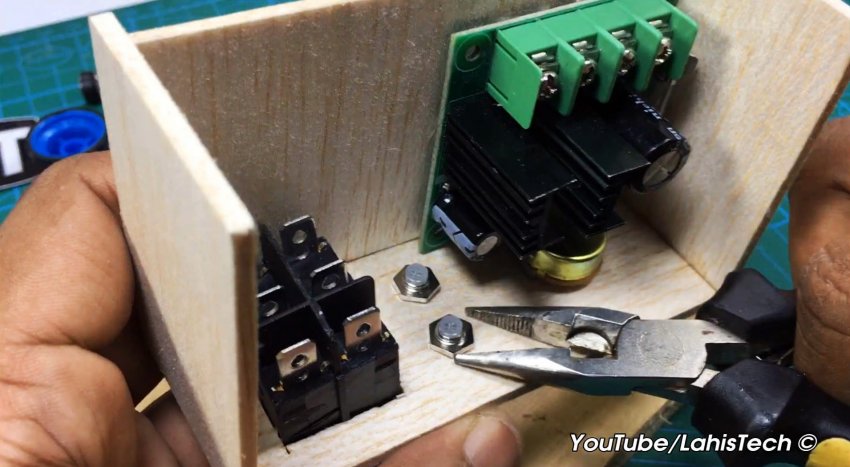

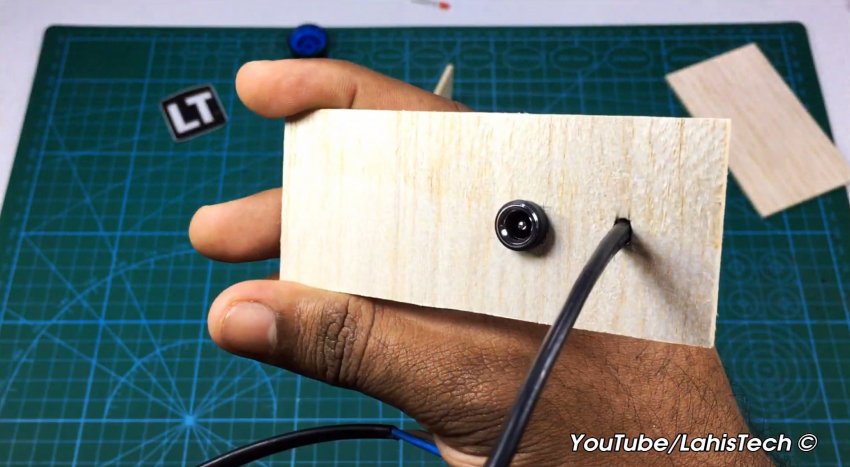

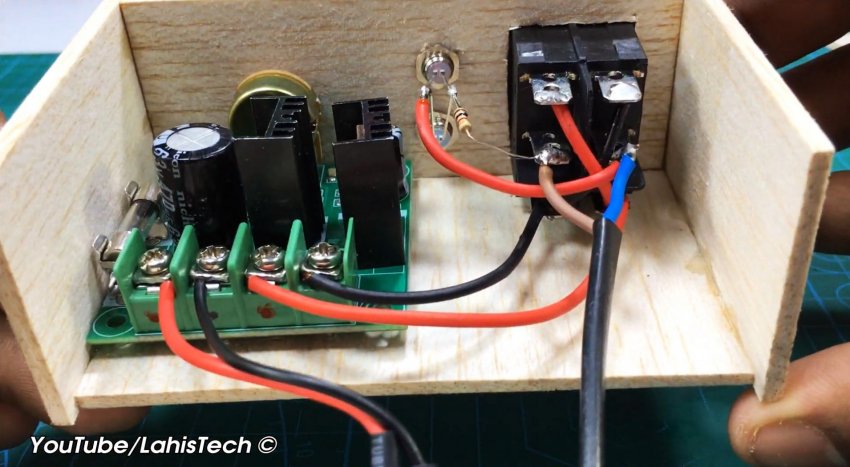

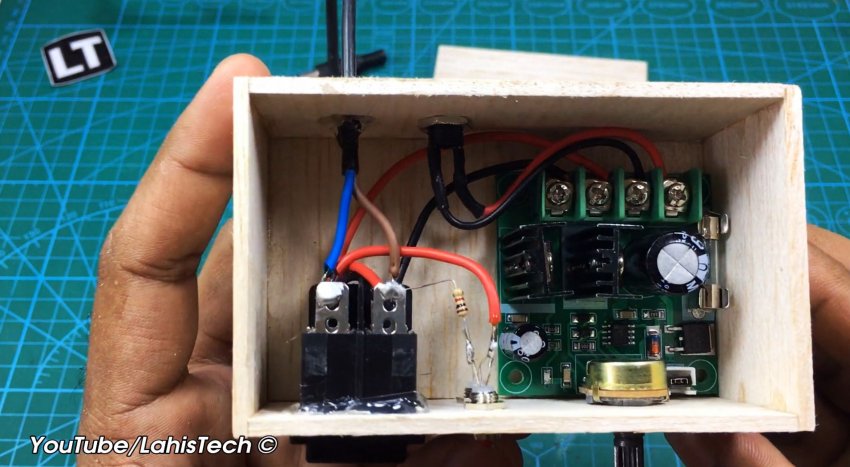

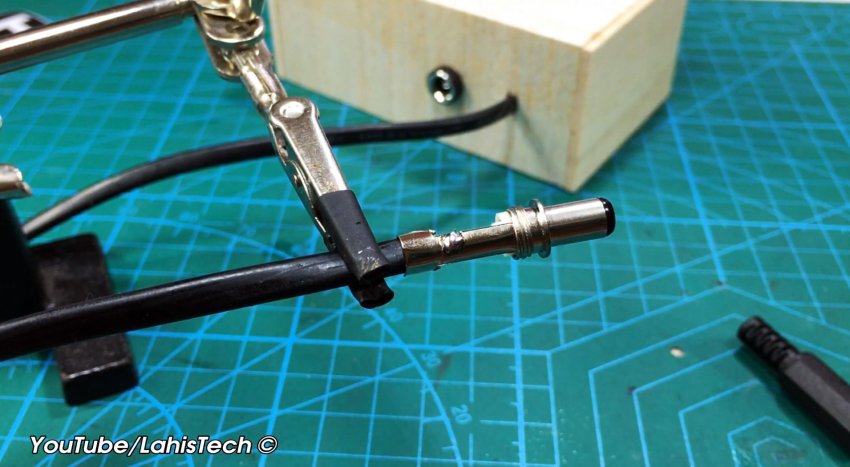

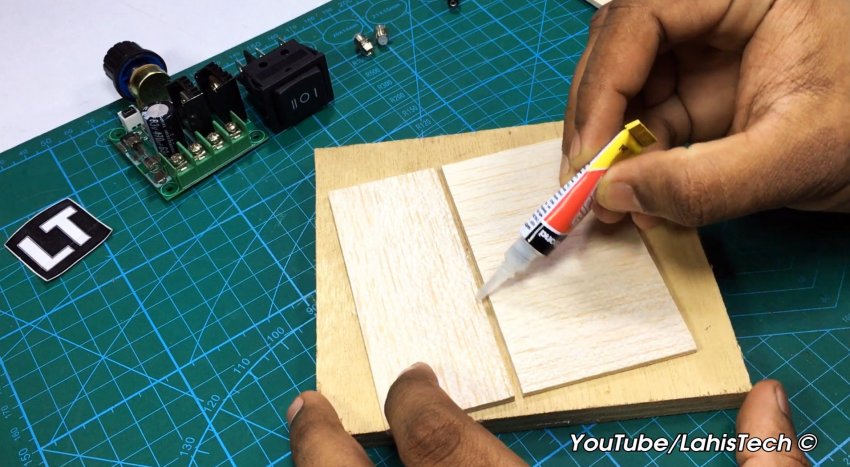

Очень часто самодельщики, при постройке бормашин или миниатюрных сверлилок для плат, используют электродвигатели постоянного тока. Просто так пользоваться таким инструментов не очень удобно, даже при наличии регулируемого источника питания. Так как отрегулировать частоту вращения вала еще можно, а вот чтобы сменить направление вращения уже придется переключать провода, что крайне неудобно. Чтобы облегчить использование ручного инструмента и сделать работу комфортной, можно легко собрать регулятор управления из китайского ШИМ модуля. Данное устройство поможет очень плавно регулировать обороты, их направление. Также будет показывать направление визуально при помощи разноцветных светодиодов. В данном примере используется ШИМ модуль на ток 10 А и на максимальное напряжение 40 В, так как под наши задачи этого вполне хватает. Но если же для вас этого будет маловато, то на Али Экспресс есть модули с любым током и напряжением, подобрать нужный не составит труда. Изготовление регулятора с реверсом для электромотора Корпус делается из тонкой древесины. Плюс такого выбора в том, что дерево очень хорошо и надежно клеится. Но вы всегда можете выбрать другой материал для корпуса, это не запрещено. Ниже представлены детали корпуса с размерами: При помощи суперклея склеиваем корпус. В передней панели острым скальпелем делаем окна под переключатель, светодиоды, переменный резистор модуля. Закрепляем органы индикации и управления. На задней стенке делаем прорезь под провод и гнездо питания. Схема всего устройства выглядит следующим образом: Собираем схему, контакты изолируем термоусадкой. Закрываем крышку. К концу провода припаивается штеккер. Неровности корпуса можно убрать наждачной бумагой. На движок переменного резистора надевается ручка вращения. Регулятор готов к использоыванию. Он включается в разрыв между источником постоянного тока и нужным инструментом. Теперь можно очень плавно регулировать обороты и направление вращения. А благодаря использованию выключателя с тремя положениями можно осуществлять не только реверс, но и отключение инструмента. Смотрите видео Подборка самодельного инструмента, который можно собрать самому на электродвигателе постоянного тока: Как собрать дешевую аккумуляторную бормашину - https://sdelaysam-svoimirukami.ru/5962-kak-sobrat-deshevuju-akkumuljatornuju-bormashinu.html Аккумуляторная болгарка своими руками - https://sdelaysam-svoimirukami.ru/5931-akkumuljatornaja-bolgarka-svoimi-rukami.html Мощная аккумуляторная бормашинка из ПВХ трубы своими руками - https://sdelaysam-svoimirukami.ru/7896-moschnaja-akkumuljatornaja-bormashinka-iz-pvh-truby-svoimi-rukami.html
