Как из старых клапанов сделать инструмент для резки металла - «Сделай сам»

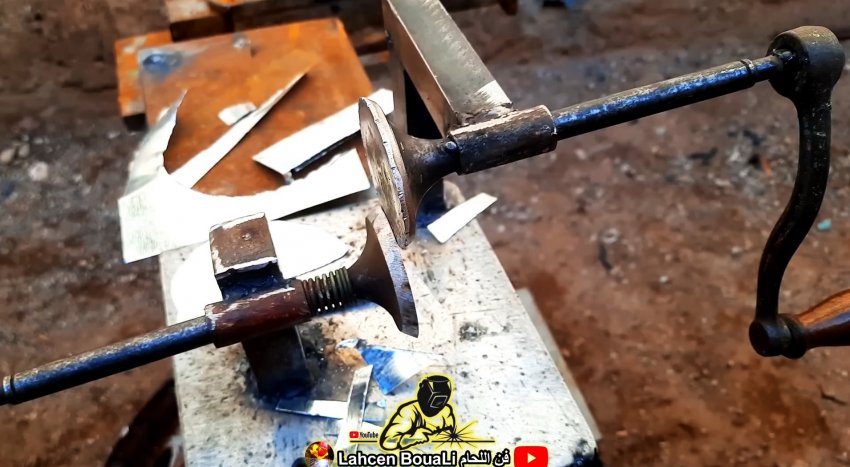

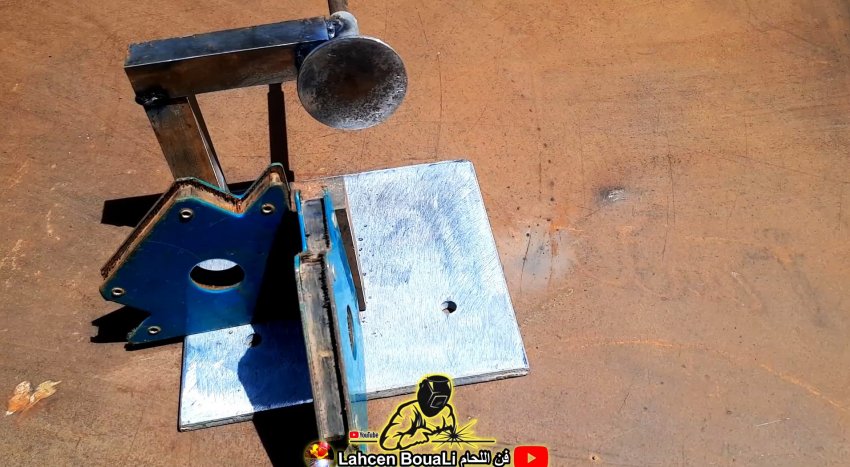

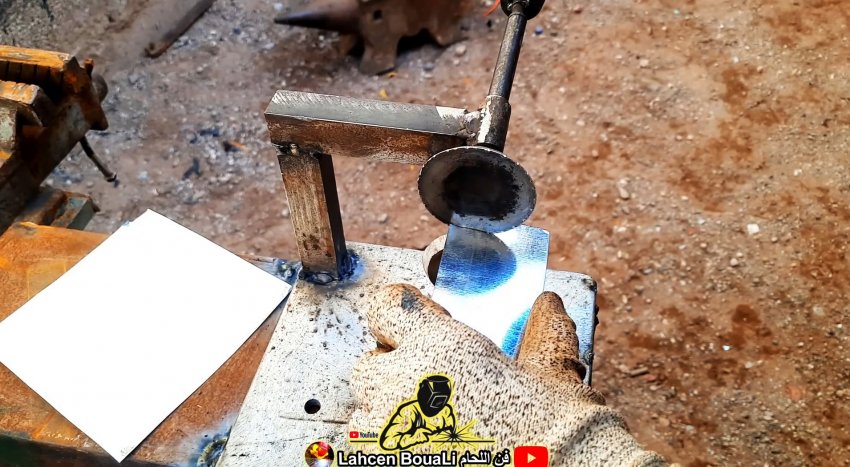

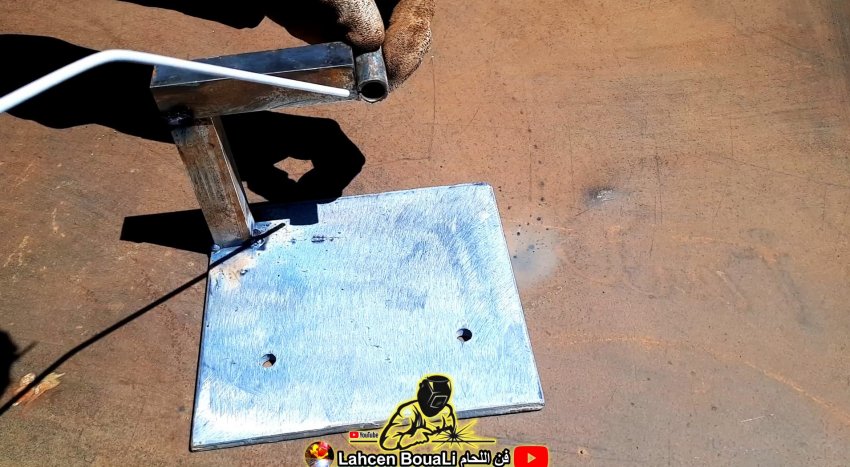

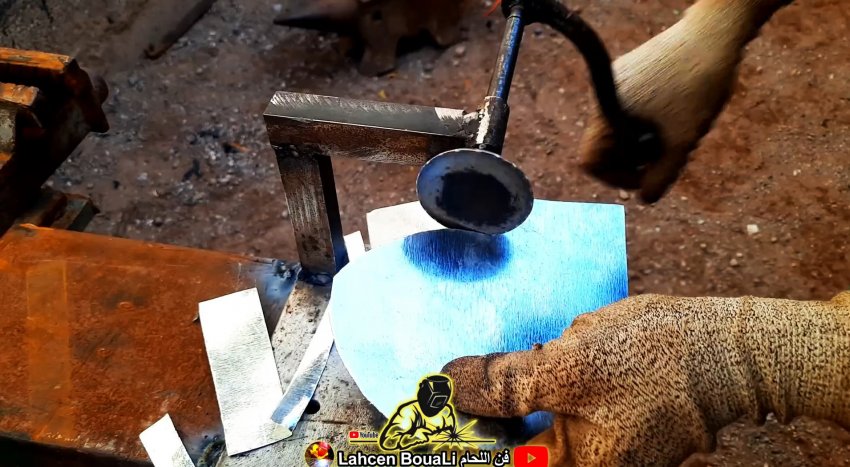

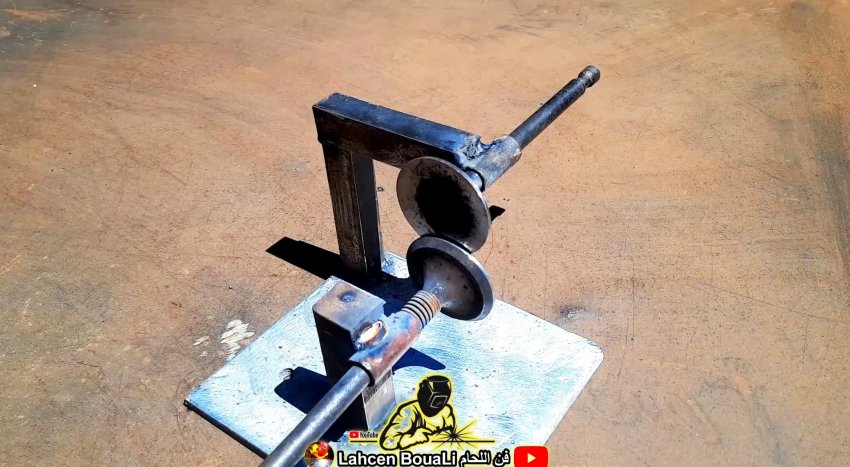

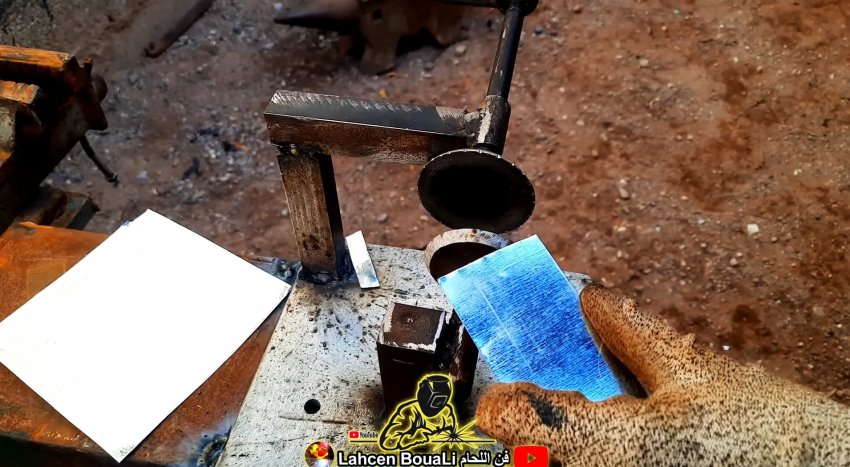

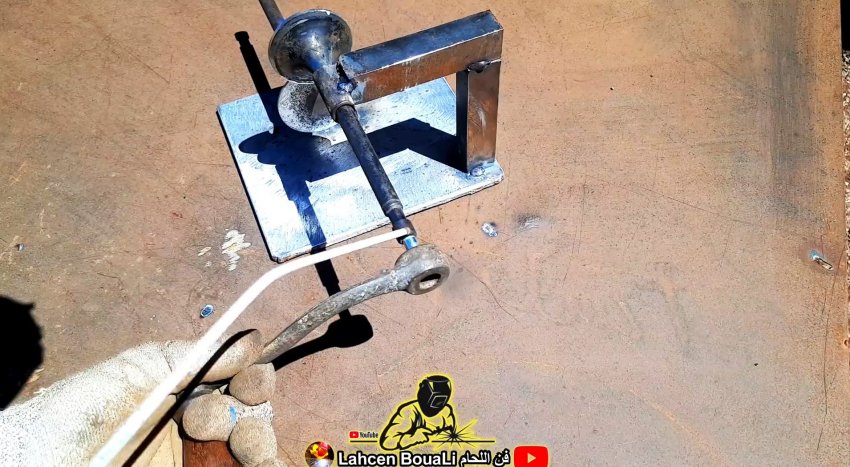

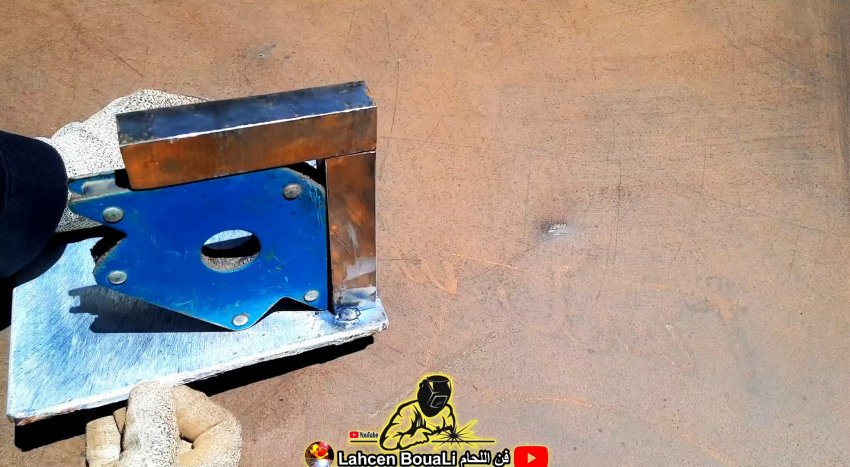

Этот инструмент явно не будет лишним в домашней мастерской, так как с его помощью можно быстро и легко разрезать листовой металл, как по прямой линии, так и по криволинейной траектории. Собрать его можно из двух тарельчатых клапанов, отслуживших свой срок. Затраты на его изготовление будут минимальными, а с работой над ним справится любой взрослый человек с начальными навыками сварщика. Процесс изготовления инструмента для резки листового металла из тарельчатых клапанов С помощью двух магнитных фиксаторов ближе к одному углу толстого квадратного листа устанавливаем вертикально металлическую заготовку квадратного сечения и привариваем ее там. Аналогичную заготовку прикладываем к верхнему торцу первой заготовки, совмещаем три стороны и ориентируем верхнюю заготовку вдоль края толстого листа. В таком положении производим сварку. Одну разрезную втулку размещаем поперечно свободному торцу квадратной заготовки и прихватываем сваркой. Во втулку изнутри просовываем стержень тарельчатого клапана. Долговечные диски для УШМ на АлиЭкспресс со скидкой - http://alii.pub/61bjly Размещаем тарелку клапана на некотором расстоянии от втулки и, ориентируясь по ней, устанавливаем вертикально третью заготовку. После чего привариваем ее к толстому листу. На стержень второго тарельчатого клапана надеваем пружину сжатия и вторую разрезную втулку. Сдавливаем наполовину пружину с помощью втулки, прижимаем ее в таком положении к наружной стороне заготовки так, чтобы был перехлест тарелок при их соприкосновении в нижнем диаметральном положении. Осуществляем приварку втулки к заготовке. К свободному концу стержня верхнего клапана привариваем приводную изогнутую рукоятку. Накладываем сплошные сварочные швы в местах прихваток для придания приспособлению прочности и жесткости. Привариваем низ толстого квадратного листа к массивному и неподвижному основанию, и наш инструмент для резки листового металла готов к работе. Для этого край листа прижимаем к точке соприкосновения тарелок клапанов и вращаем приводную рукоятку навстречу подаче разрезаемого материала. Разрез возможен, как по прямым, так и криволинейным траекториям. Сварочные электроды широкого назначения на АлиЭкспресс со скидкой - http://alii.pub/606j2h Смотрите видео Как сделать станок для изготовления сетки-рабицы - https://sdelaysam-svoimirukami.ru/8739-kak-sdelat-stanok-dlja-izgotovlenija-setki-rabicy.html
