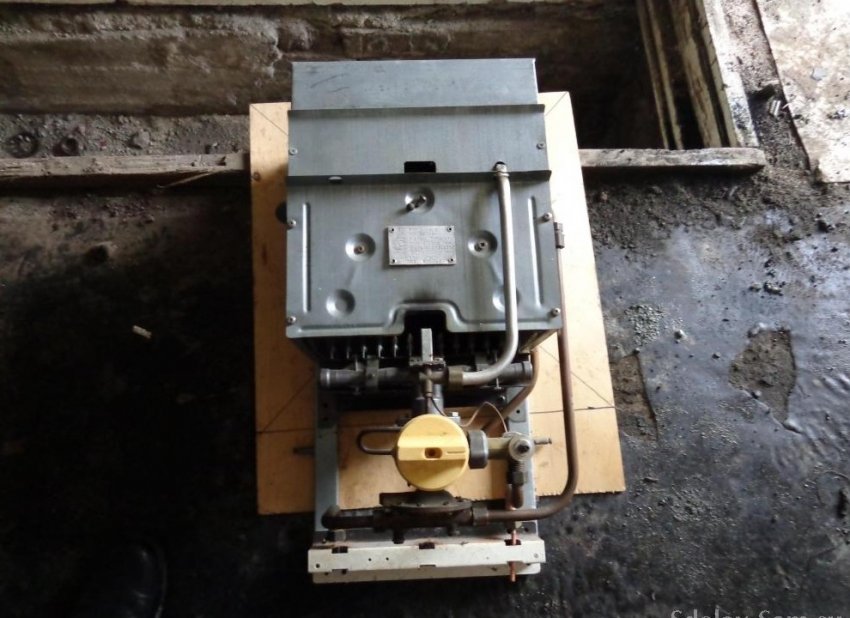

Попала мне в руки неисправная газовая колонка, которую хотели просто выбросить на помойку.
После недолгих манипуляций она была восстановлена и я решил ее где-нибудь использовать.
В саду горячая вода у меня уже есть и решил сделать из нее котел для отопления на весенне-осенний период. Но главная проблема газовой колонки- это большая производительность и большой расход газа, что меня не устраивало. Поэтому решил ее переделать.
Изначально планировалось установить автомобильную газелевскую помпу на 12 вольт, 2 радиатора охлаждения от ВАЗ с родными вентиляторами, но после похода в магазин эта мысль ушла на задний план.

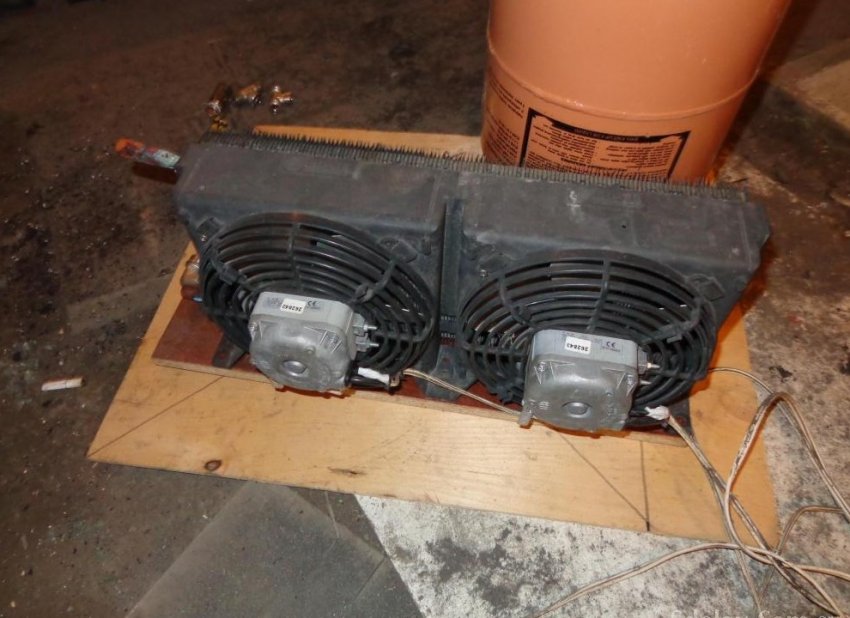

Все знакомые знают, что я придумываю всякие необычные поделки, поэтому, прежде, чем что-то выкинуть, предлагают забрать. Так ко мне попали 2 воздушных испарителя от холодильной установки с вентиляторами на 220 вольт, поэтому было решено делать отопление на 220 вольт. Насос пригодился от стиральной машинки «Индезит».

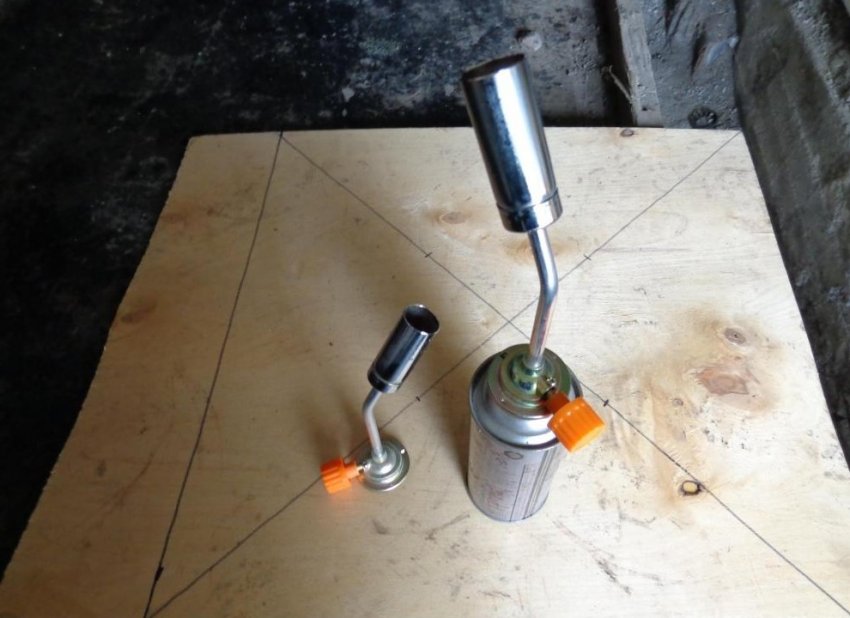

Чтобы уменьшить расход газа решил поставить 2 газовые горелки китайского производства, а родную демонтировать. В горелках жиклеры рассверлены сверлом на 1 мм.

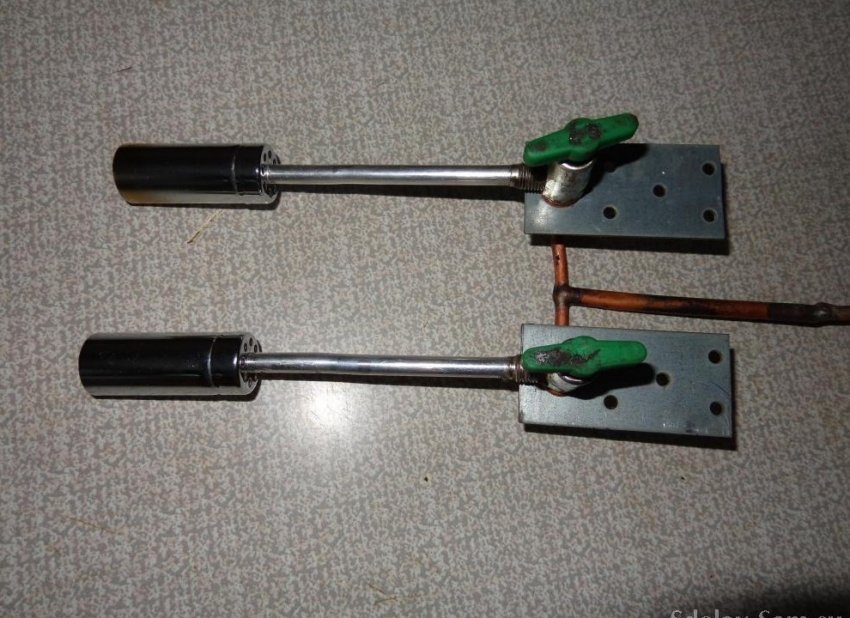

Регуляторами и запорными вентилями служат 2 вентиля от заправочного баллона из под фреона. Здесь же в корпусе можно установить дополнительный вентилятор на 220 вольт для улучшения тяги. На всякий «аварийный случай» все вентиляторы и насос включал через бесперебойный блок питания на 500 ватт от компьютера.

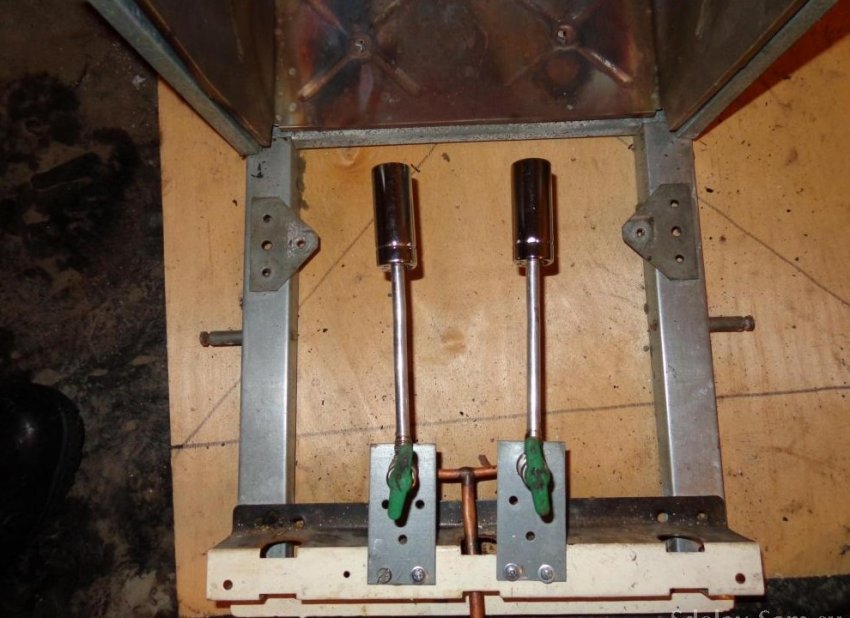

Получился вот такой горелочный блок.

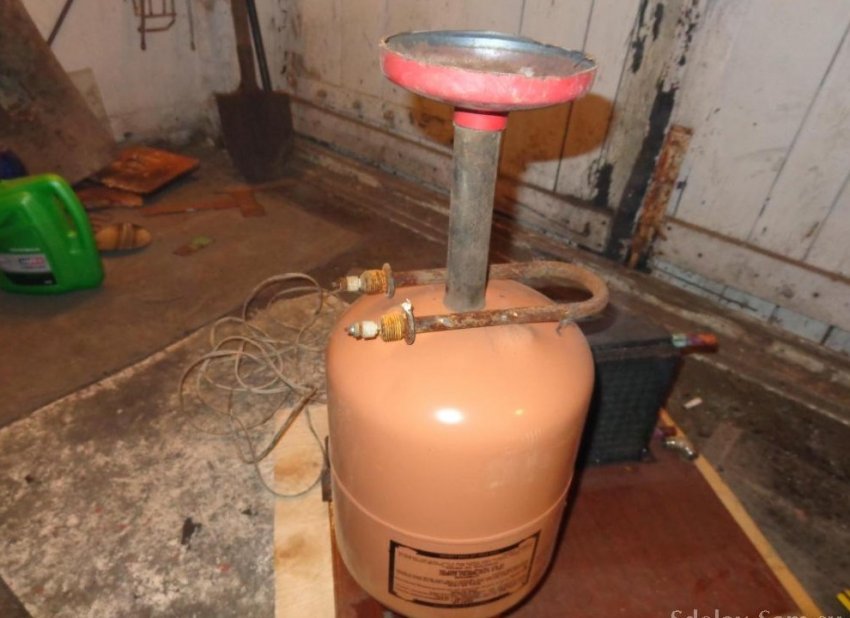

В качестве расширительного бачка пригодился заправочный баллон из под фреона. Установлен выше радиаторов отопления и газовой колонки. Газовая колонка и радиаторы отопления стоят на одном уровне. При желании можно в него же врезать электрический ТЭН.

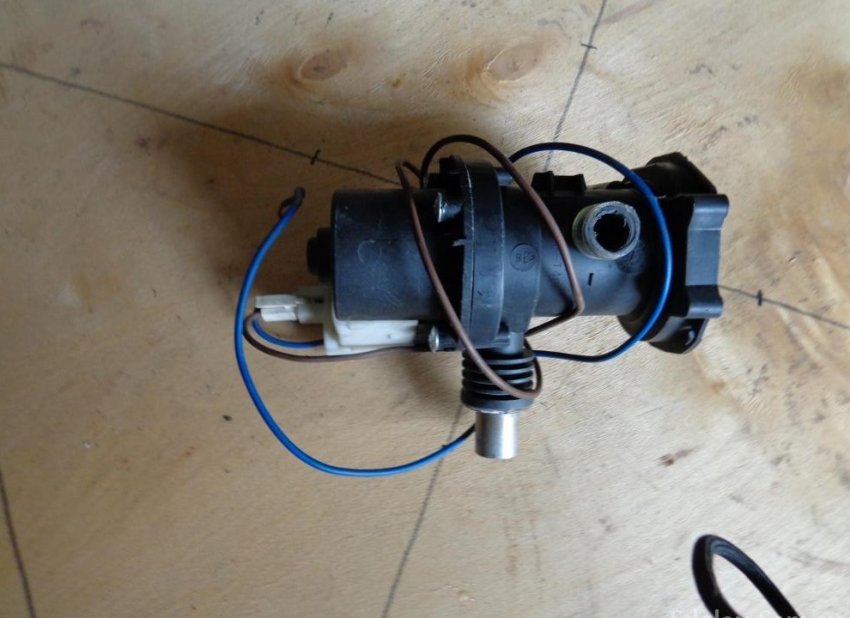

Насос от стиральной машины. Воду качает в радиатор газовой колонки. Получается движение воды: расширитель-насос-газовая колонка-радиатор отопления-расширитель. То есть последовательная схема.
В общей сложности мне нужно было обогреть 28 кв.м., площади, по производительности отопление получилось мощностью 5 киловатт, то есть на 50 кв.м. Поэтому после того, как радиаторы мои прогревались, одну из 2 горелок я перекрывал вентилем, а в зависимости от температуры в домике, если становится жарко, отключал вентиляторы.
Вентиля открываются снизу, выводить ручки на корпус не стал, меня и так устраивает, разжигаю газ бытовой газовой зажигалкой для газовых плит.
Зимой эту систему не испытывал, так как на лето приходится все снимать и увозить в гараж. Поэтому нет фото в сборе всего отопления. Теоретически, если дополнительно поставить еще 2 горелки и залить вместо воды «незамерзайку» или антифриз, то отопление не подведет. И по расходу газа, в сравнении с газовым котлом или газовой колонкой, экономия порядочная!
