Идея не новая, но актуальная для многих. До Калины 2 у меня была машина ВАЗ21074, где подобную охрану уже ставил. Чтобы реализовать подобные планы в Калине 2, перенял опыт у других калиноводов. Спасибо Андрею Потапову .
У меня слить с Калины с полным баком бензин не получилось, но видел видео умельцев как это можно сделать.
Геркон в лючке
Внешний вид и содержание геркона
Так как геркон глубоко спрятался за край лючка, мне пришлось подклеить под него квадратный резиновый кусочек.
Под геркон подклеена резинка
Магнит поменял от компьютерного жёсткого диска.
Просверлив отверстие в лючке и замазал силиконовым герметиком (у меня правда под рукой оказался красного цвета, но это не важно).
Отверстие в лючке
Мы попадаем в салон автомобиля Калины 2.
Под обшивкой салон калины
и далее прокладываем к двери заднего пассажира
К двери заднего пассажира
Подключал как Андрей Потапов к концевику (датчику открыванию двери). Геркон подключал параллельно к концевику.
Концевик заимствован из интернета

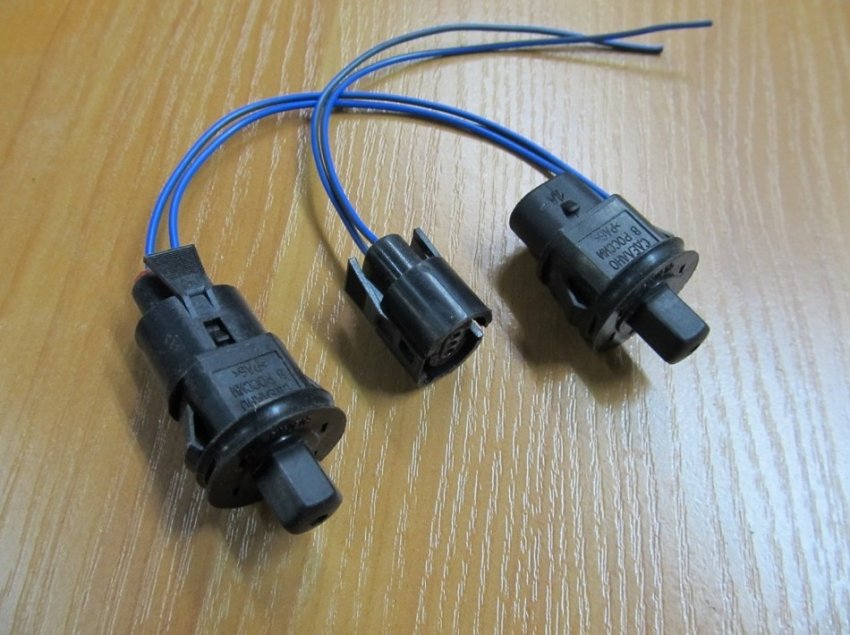

Концевик имеет два провода от разъёма.
вид концевика с разъемом
Взят у Василия
Обязательно поставил разъём (мама-папа) на всякий случай, т.к. вдруг датчик выдет из строя или проверить работу концевика двери.
Разъём от компьютера
Разъём можно купить или как в моём случае взят от компьютера и заизолирован изолентой.
разъём от компьютера
Вторая часть отрезана от разъёма б/у блока питания
удобный ракурс
Подключение к концевику задней двери
подключение к концевику
другой ракурс
Концевик в двери. Фото взято здесь.
Концевик в двери
Хочу подробнее остановиться на датчике-геркон. Герконовые датчики бывают нескольких видов:
1-замкнутые (поднеся магнит к геркону контакт размыкается).
2-разомкнутые (поднеся магнит к геркону контакт замыкается).
3-комплексные (два в одном, т.е. один замкнут а другой разомкнут и при воздействии магнита они меняются местами).
Нам нужен первый случай (замкнутый).
Все провода обязательно опаял и убрал под обшивку и резину двери.
