Здравствуйте друзья.
Сегодня мы будем делать вот такой автомобильный пробник.
Он имеет две функции, а именно - это показывать замыкание на массу, а также наличие напряжения 12 вольт.
И всё это подсоединив только один провод на массу автомобиля.
Необходимые материалы:
- Шприц на 5 кубов;
- 4 батарейки LR44;
- Два светодиода с резистором;
- Кусок стальной проволоки;
- Провод с зажимом на конце;

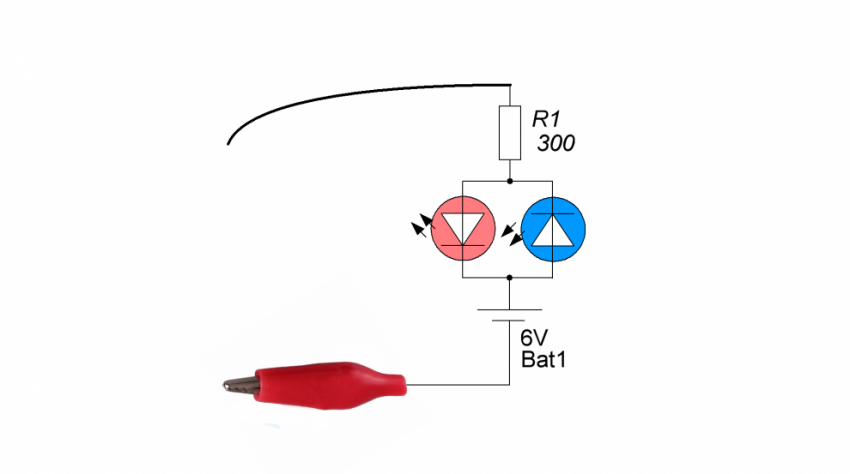

Схема пробника
Схема очень простая.
Процесс изготовления

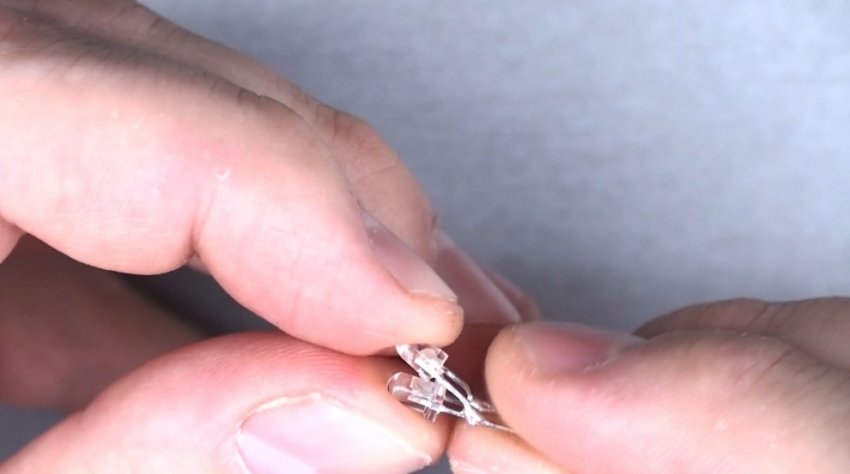

Сперва спаиваем встречно два светодиода.

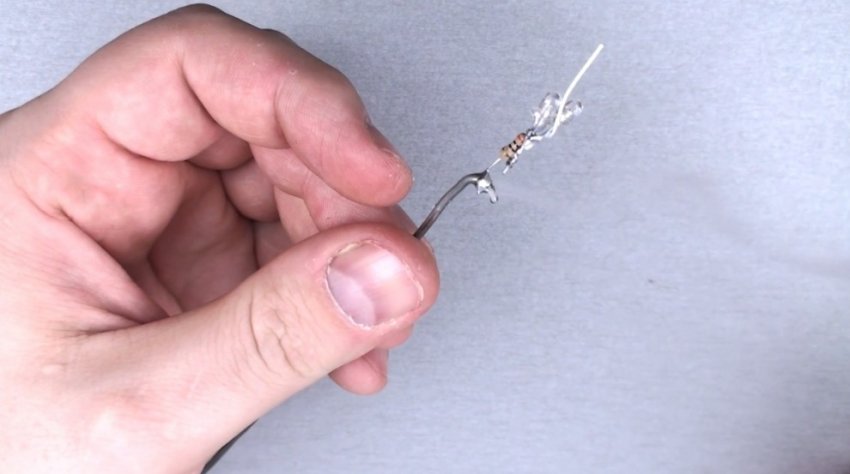

Один конец припаиваем через резистор к стальному щупу.

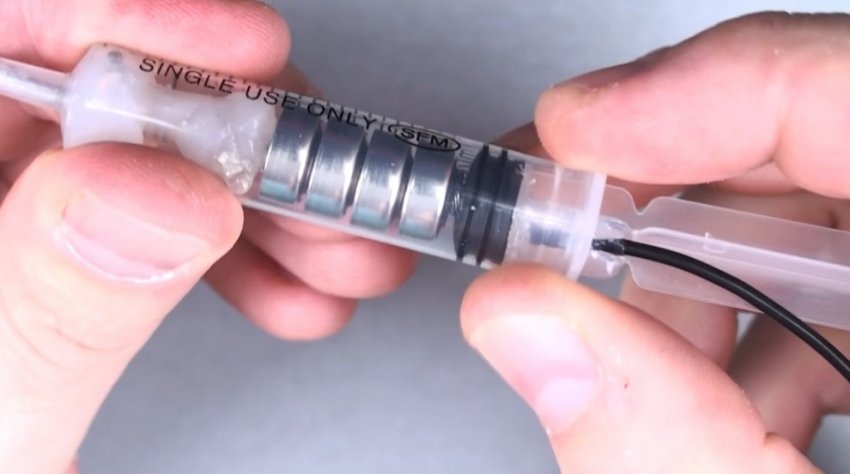

Устанавливаем на место батарейки.

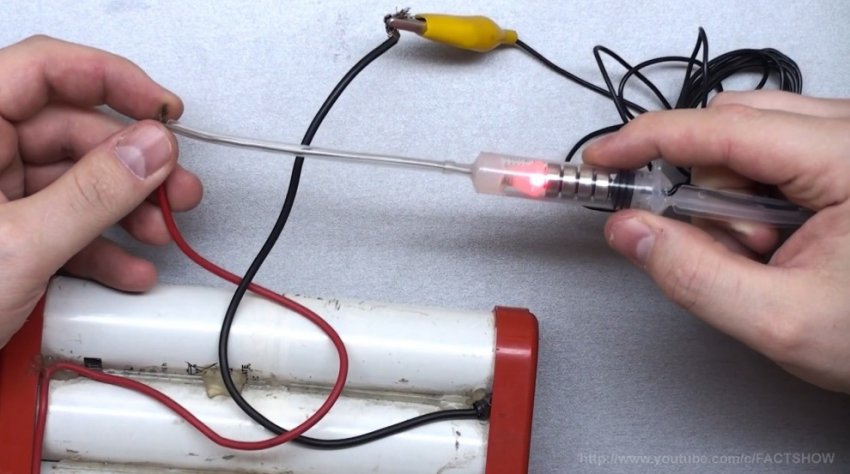

Изолируем щуп трубкой от медицинской системы, Проверяем замыкание на массу
Проверяем индикацию 12 вольт
Теперь можно быстро проверить напряжение на любой клемме и одновременно замыкание на массу.
Также легко контролировать замыкание концевых выключателей или сигналы в кнопок.
А также исправность реле, предохранителей, лампочек, целостность проводов и наличие контакта.
Подробнее о сборке и работу можно посмотреть на видео:
Пока.
