Как из нескольких отрезков стали сделать автоматическую защелку для калитки - «Сделай сам»
На калитку можно поставить самодельный замок, который будет защелкиваться при ее закрывании. Это достаточно простое устройство, которое можно сделать за пару часов, а прослужит оно практически вечно, так как в нем нечему ломаться.
Материалы:
- уголок 30х30;
- полоса 20-30 мм;
- болты М10 и М6.
Процесс изготовления защелки

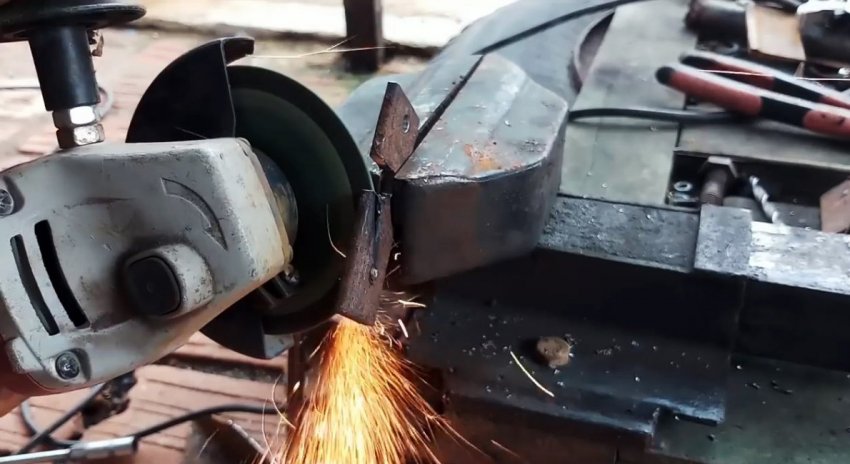

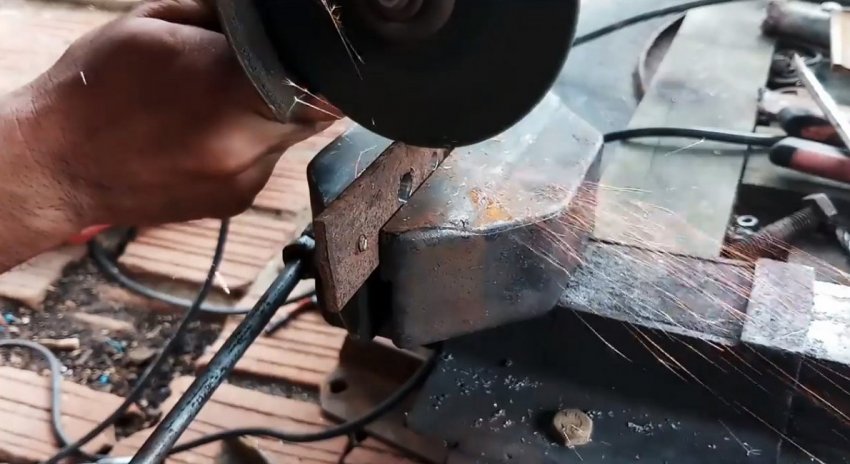

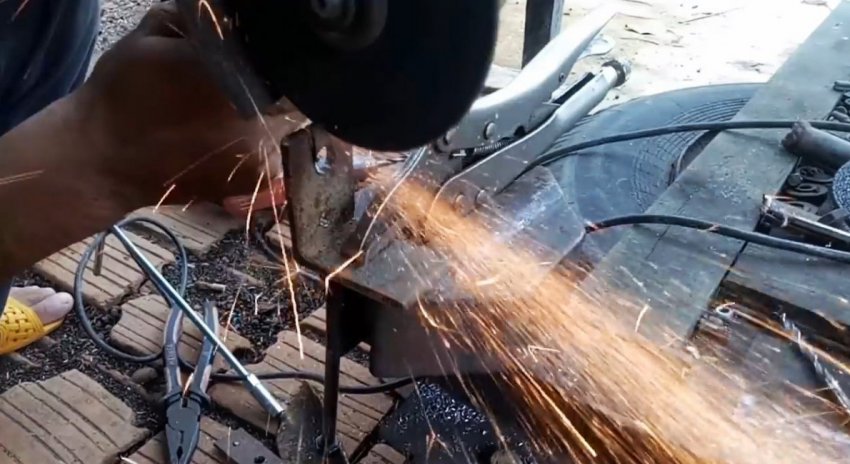

Из уголка отрезается кусок шириной 20 мм.
Детали рассоединяются. Отверстие 10 мм на уголке растачивается к торцу.

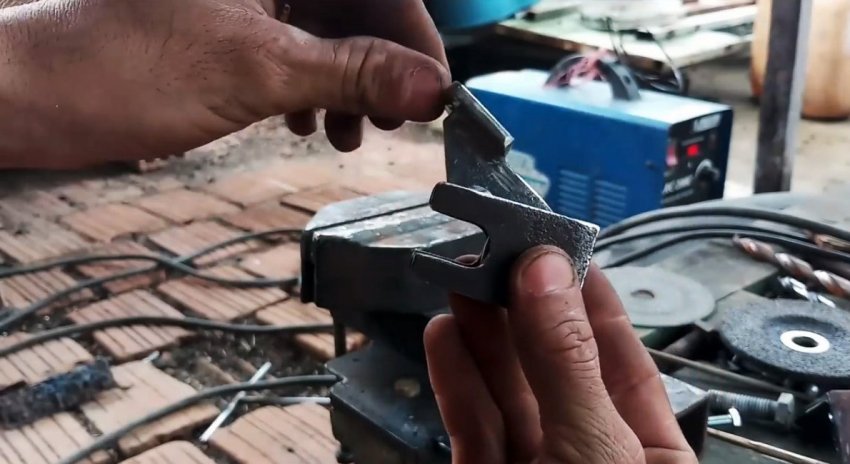

Также растачивается отверстие на полосе, но в бок. Затем нужно скруглить торец полосы возле меньшего отверстия. С противоположной стороны она подрезается так, чтобы получить защелку.

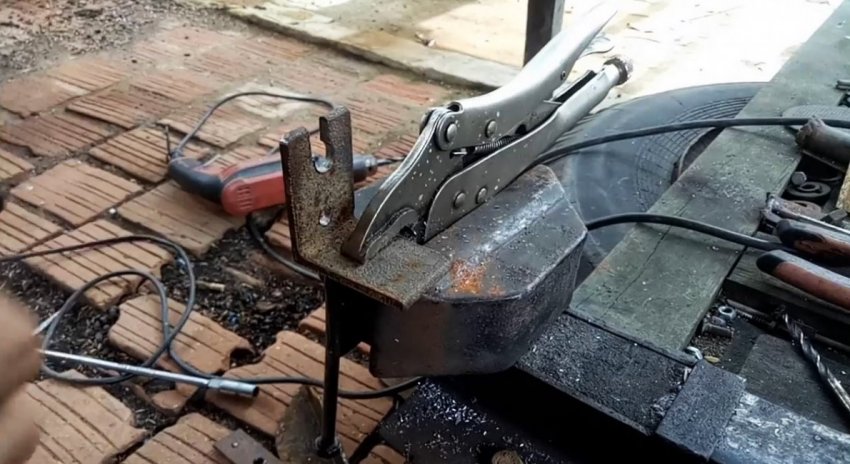

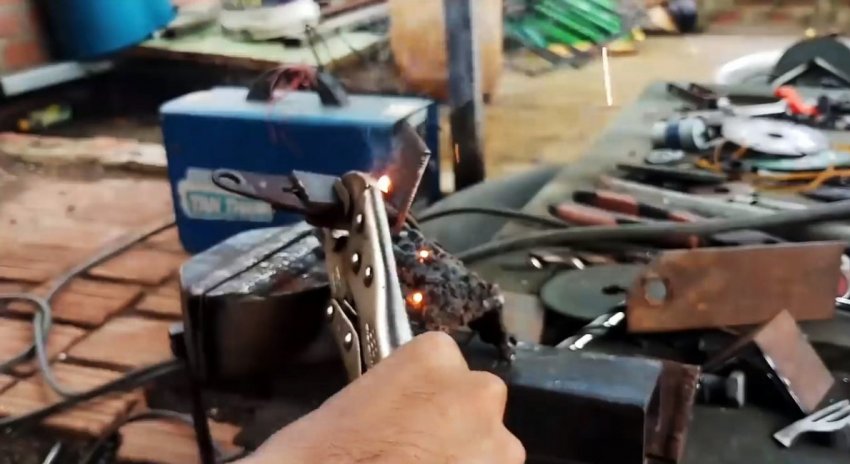

Теперь необходимо сделать такой же кусок полосы, как половина уголка с отверстием, чтобы сварить скобу крепления защелки. Для этого заготовка приваривается к уголку. Между ними нужно вложить защелку и для создания зазора тонкую пластинку. После сварки на полосе сверлятся такие же отверстия, и делается вырез.

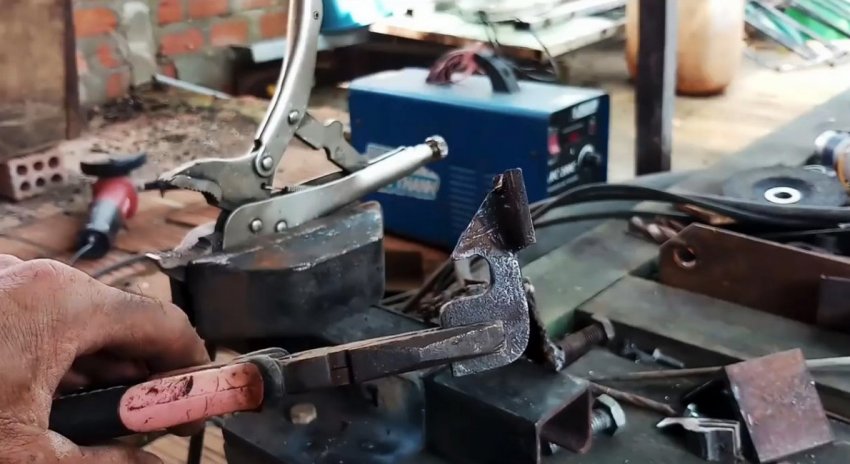

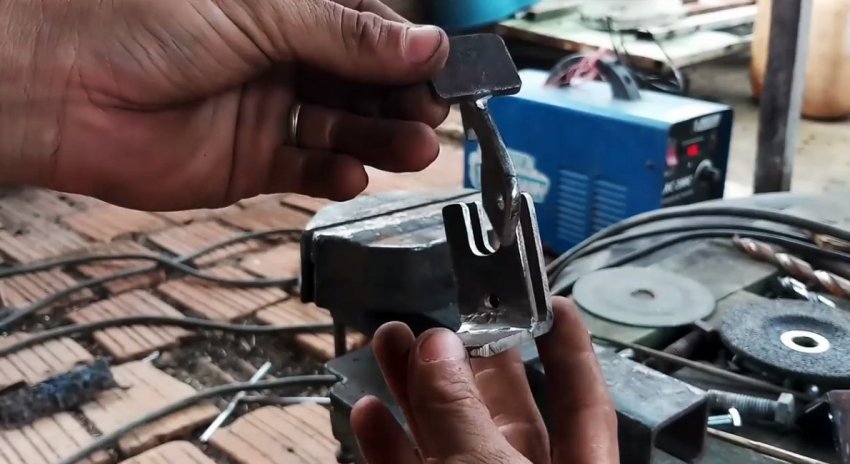

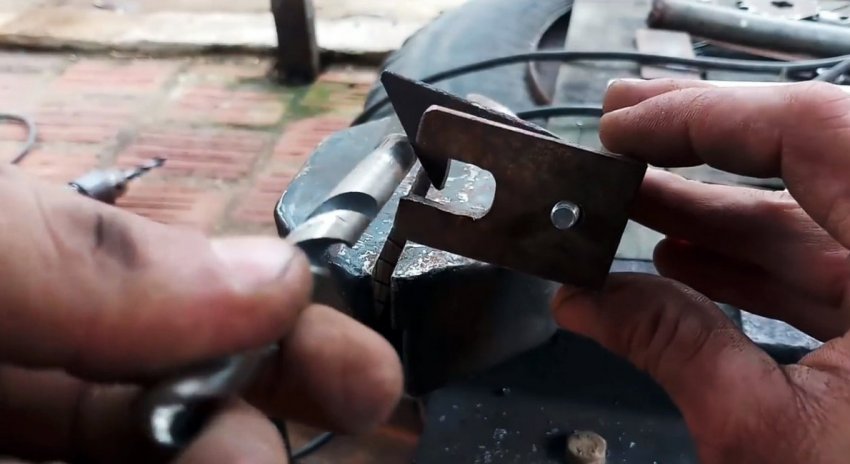

На обух защелки приваривается пятка из отрезка полосы. Затем она устанавливается в скобу и крепится болтом М6.

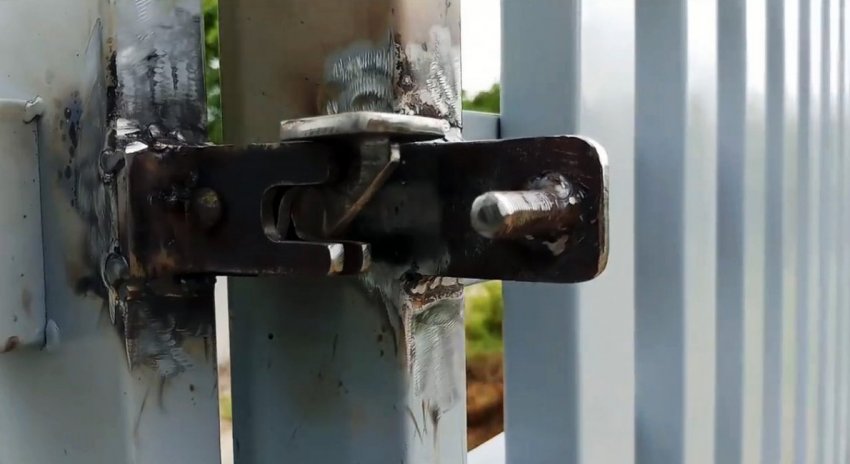

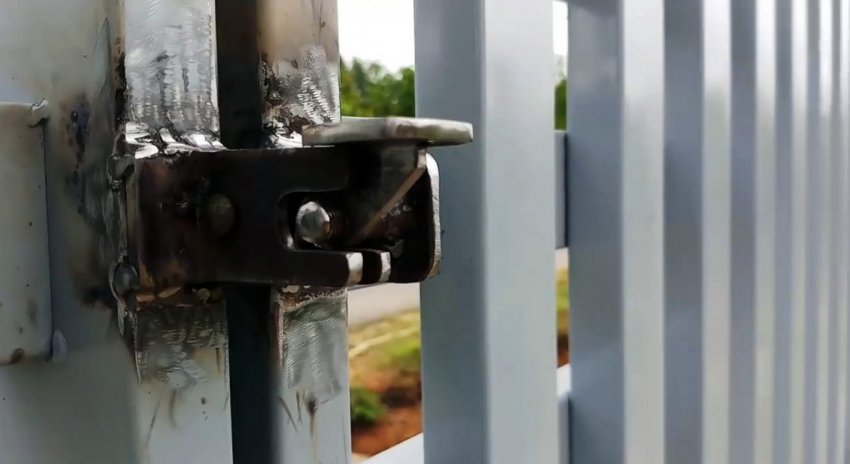

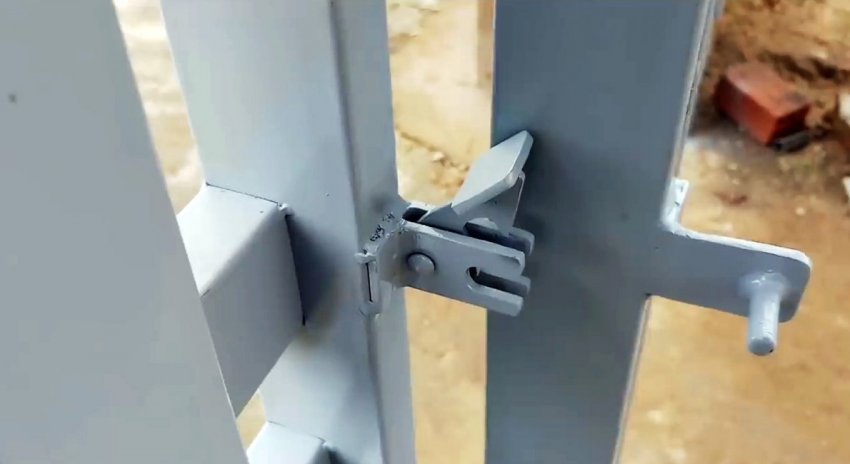

Скоба с защелкой приваривается к калитке пяткой вверх. На столбе делается ответная часть из полосы и вваренного штифта из болта М10. При закрывании калитки защелка откидываете штифтом, а после его прохождения опустится.

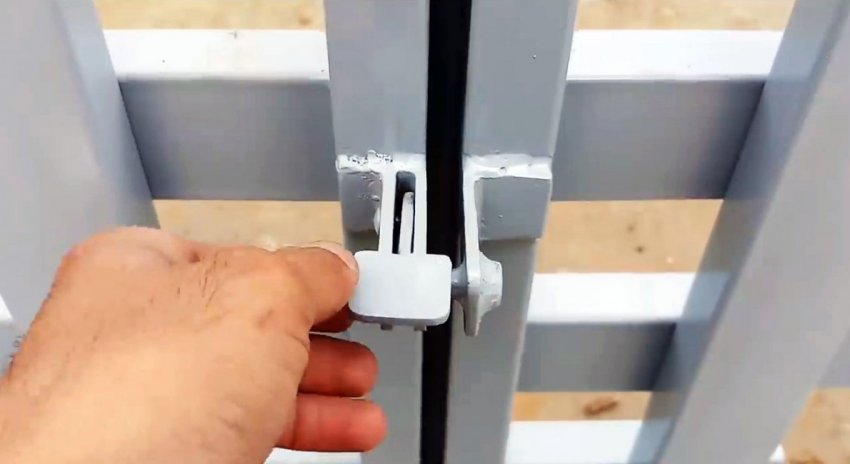

Чтобы открыть замок, нужно будет поднять пятку.
