Удобный автоматический замок из обрезков металлолома - «Сделай сам»

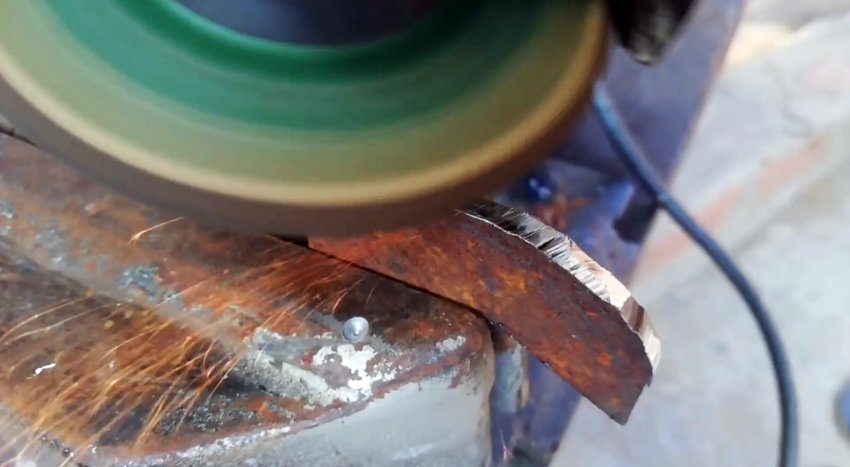

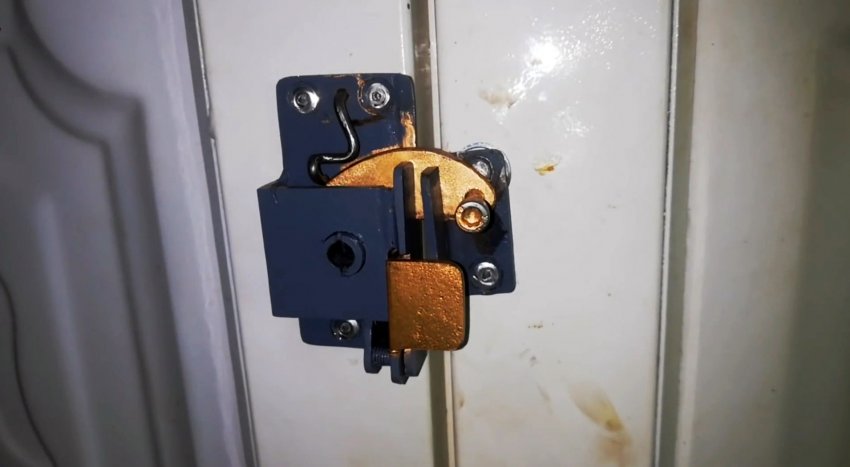

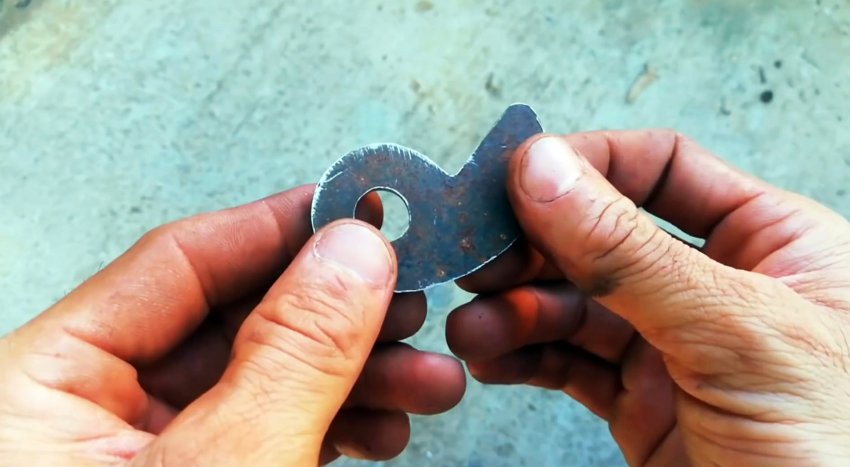

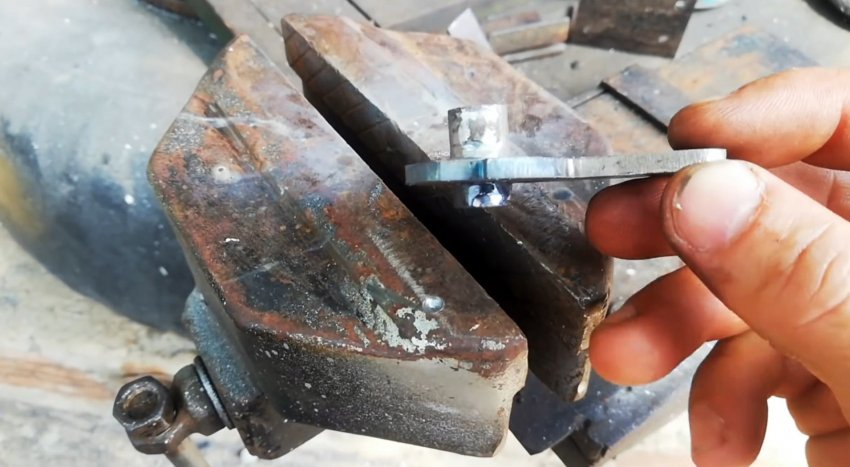

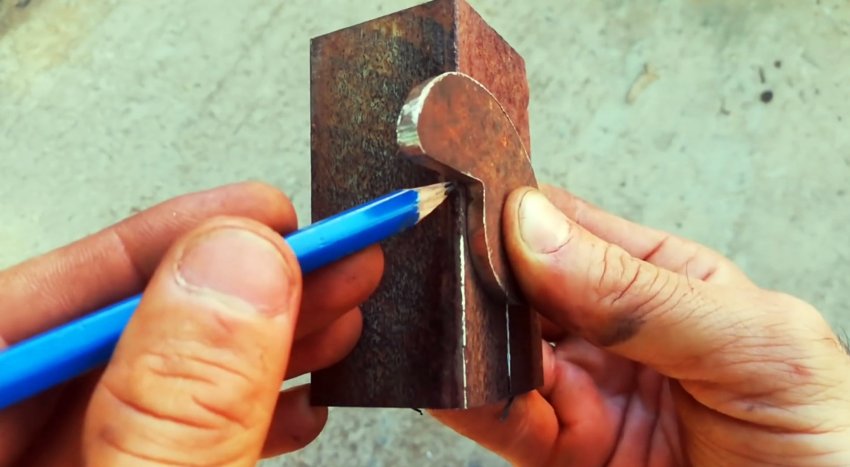

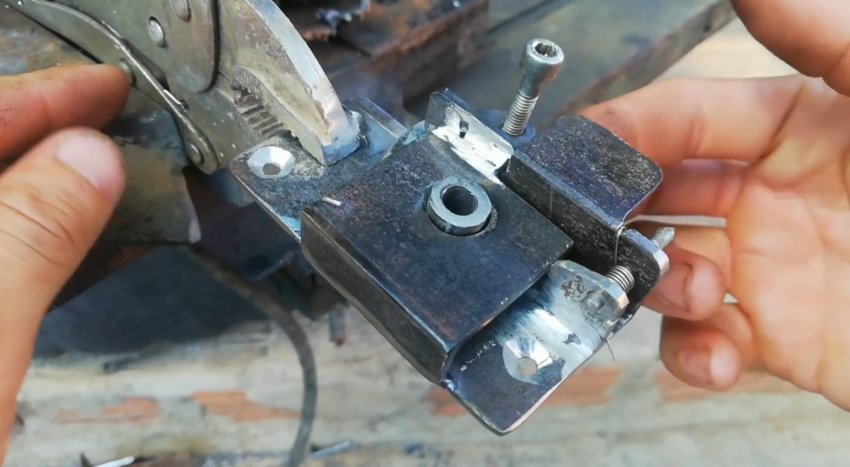

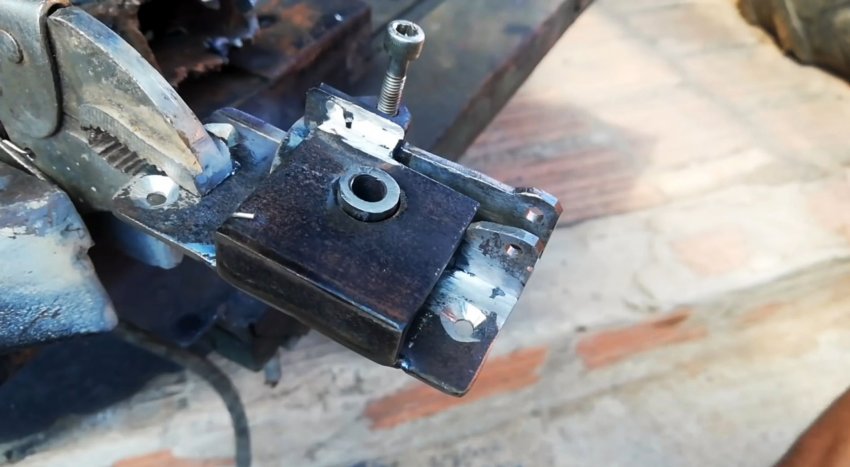

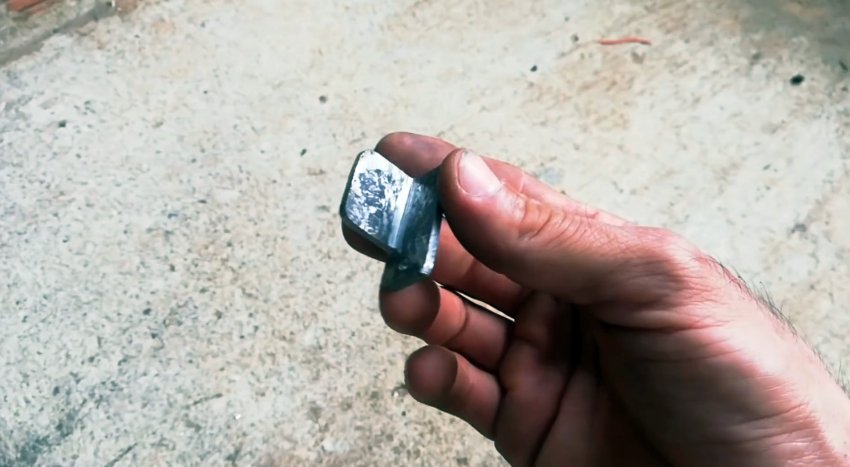

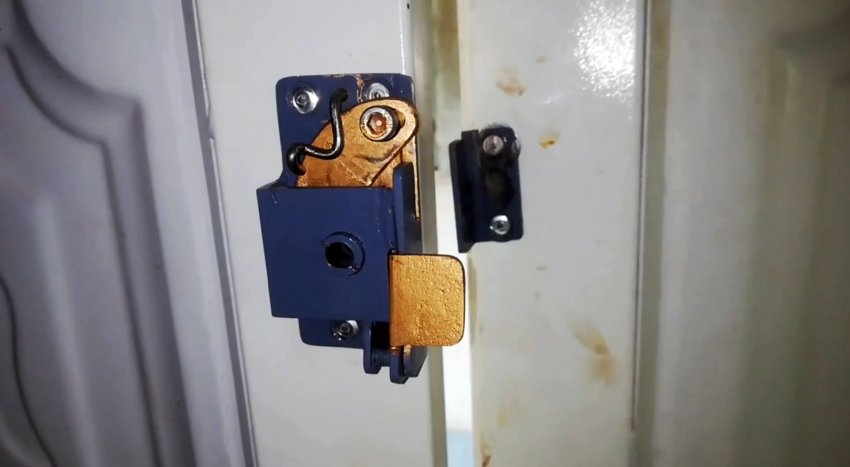

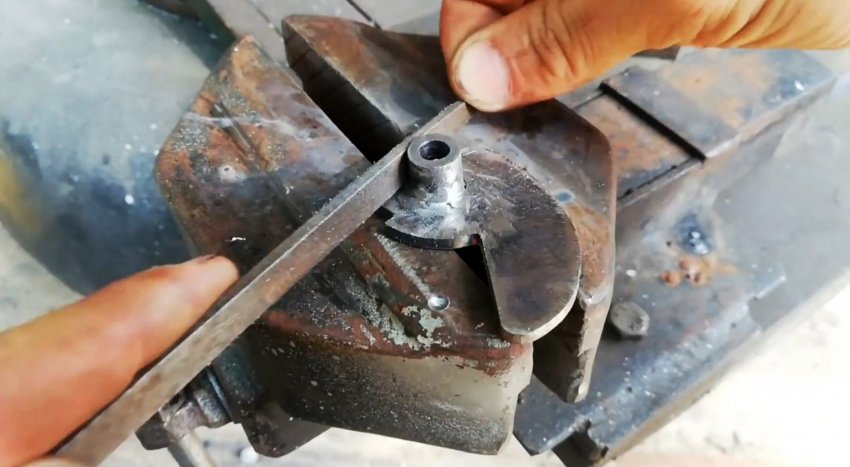

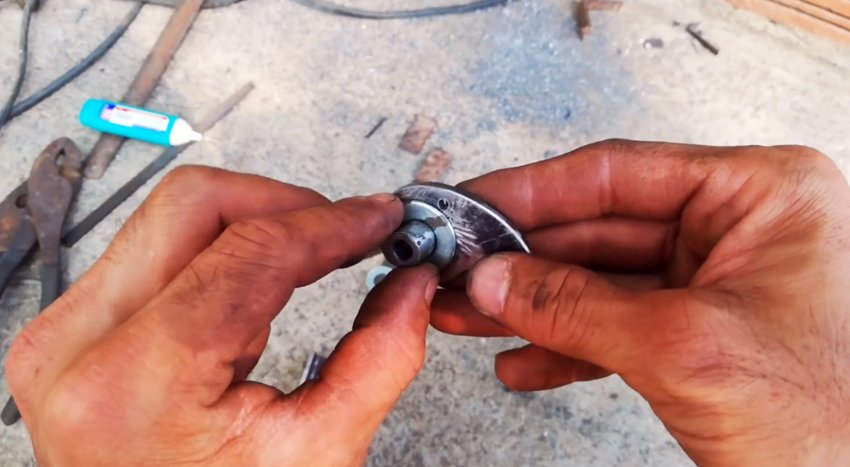

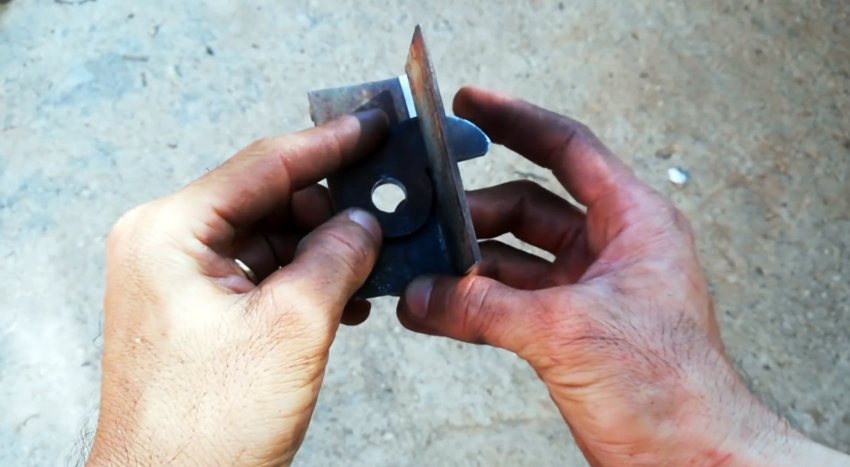

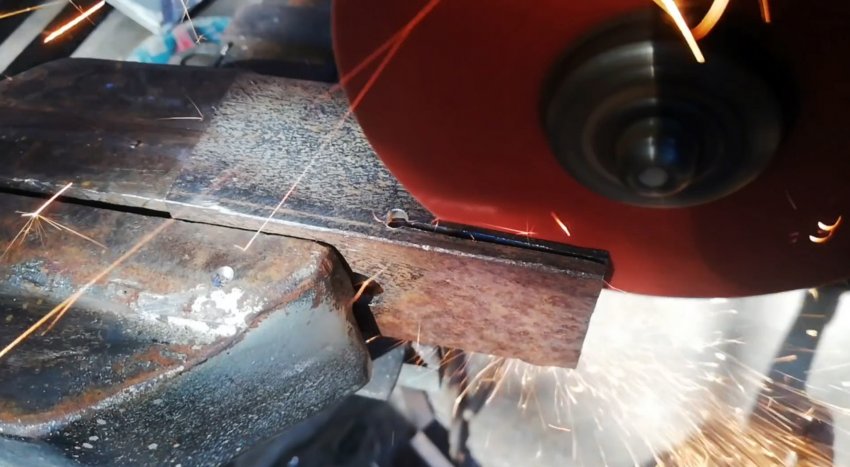

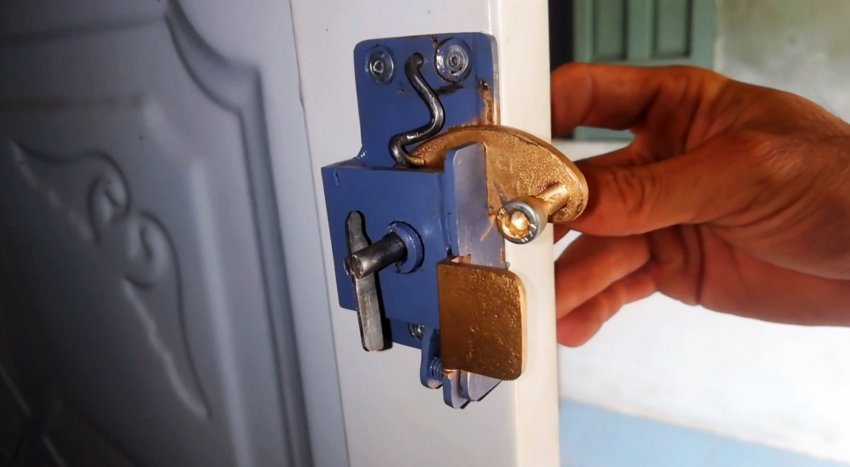

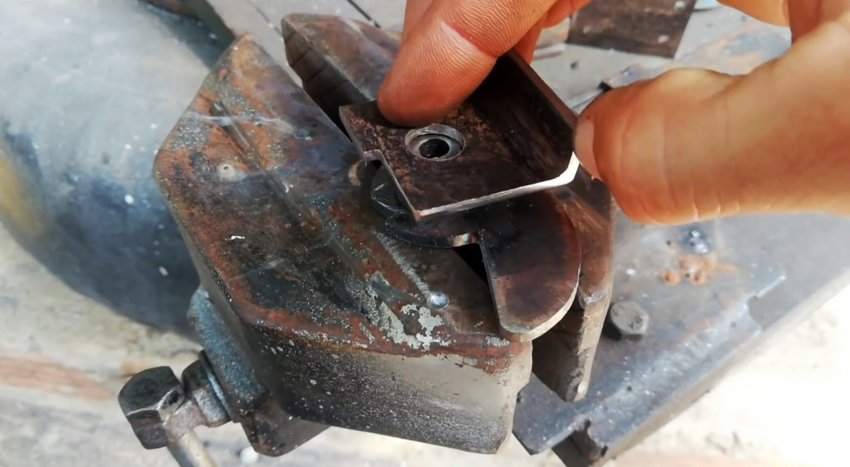

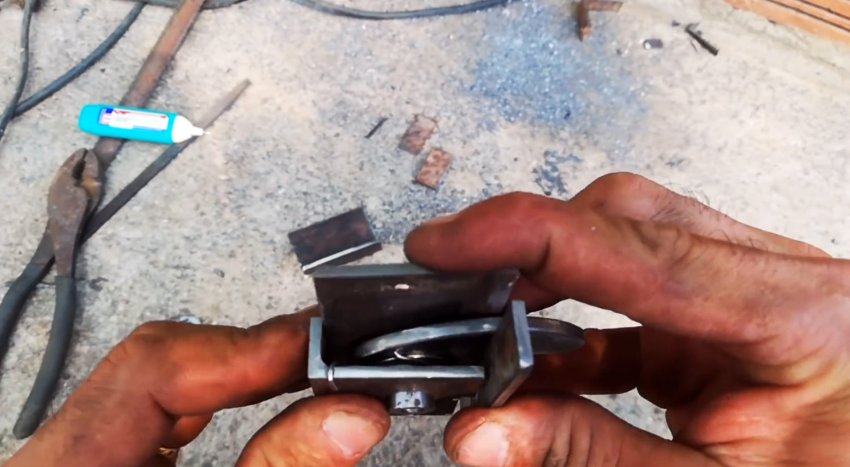

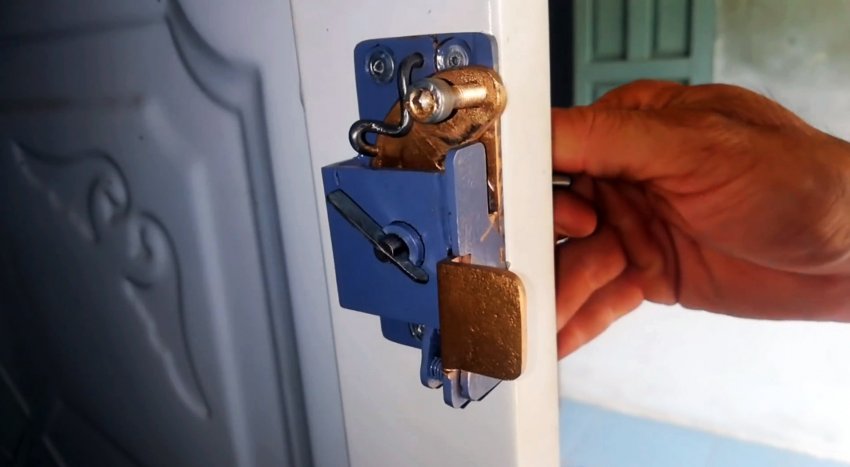

Двери хозпостроек на даче или на подворье удобней и надежней закрывать самодельным замком, который можно сделать из металлолома, обладая начальными навыками обращения с инструментами для обработки металла. В центре части, ограниченной полной окружностью, частично проходящей по телу заготовки, сверлим отверстие. Выполняем заготовку из стального уголка с отверстием в одной полке, несколько смещенного относительно центра в продольном направлении. Прикладываем заготовку защелки снаружи к полке уголка, совмещая отверстия, и направляя язычок защелки вертикально вниз. На второй полке уголка делаем метку точки перехода прямой части язычка в круглую. В полке уголка по метке сверлим отверстие и от ближнего торца выполняем болгаркой прорезь до отверстия. Обрабатываем кромки прорези ручным напильником, удаляя заусенцы и скругляя кромки. Язычок защелки, уложенный на полку уголка изнутри, при совмещении отверстий должен свободно входить и выходить из прорези в полке уголка. Выполняем из уголка меньшего размера деталь с удаленной на 1/3 полкой и с отверстием в другой напротив удаленной части полки. Все углы детали скругляем. В детали из большего уголка сужаем ширину полки с прорезью. По диагонали от прорези выполняем открытый вырез с уменьшающейся глубиной, завершающийся полукругом, и на расстоянии его радиуса от дуги сверлим отверстие. Деталь из меньшего уголка должна свободно ложиться в углубление детали из большего уголка при совпадении отверстий в уголках. Круглую втулку вставляем в отверстие защелки до середины и привариваем. Втулку снизу защелки укорачиваем. Удаляем наплывы металла болгаркой и ручным напильником. Внизу круглой части защелки делаем вырез-упор. Надеваем на втулку квадратную деталь из большего уголка отверстием в полке. Вертикальную полку срезаем на 3/4 высоты, а в другой выполняем неглубокое открытое углубление от центра до края полки. Деталь должна свободно вращаться на втулке в обе стороны.Ставим пружину кручения на защелку, поместив один ее конец в отверстие в защелке, до этого надев на втулку шайбу. Поверх пружины на втулку надеваем деталь из большего уголка с одной полкой, срезанной на 3/4 высоты, закрепив на ней вторую сторону пружины. Весь этот узел с шайбой на нижней части втулки ставим в отверстие детали из большего уголка с прорезью. В зазор между деталями из больших уголков вставляем деталь из меньшего уголка, закрепив один конец пружины на ней. Соединяем три детали штифтом, вокруг которого подпружиненная деталь должна свободно поворачиваться. На внешнем конце язычка защелки сверлим отверстие, нарезаем резьбу и вворачиваем болт с круглой головкой. На конце круглого стержня сверлим поперечное отверстие и делаем с торца прорезь с фигурным дном, в которую на штифте крепим металлическую пластину с одним концом, повторяющим форму донца прорези. В результате пластина поворачивается вокруг штифта и стопорится в продольном направлении, когда фигурный конец пластины совпадает с донцем прорези в стержне. Закрепляем замок тремя шурупами к косяку двери. Между верхними шурупами размещаем зацеп из проволоки для удержания задвижки открытой, когда в ней нет необходимости. На дверном полотне напротив спусковой скобы замка крепим шурупами Г-образную деталь, которая при закрывании дверного полотна давит на спусковую скобу, освобождая защелку, и она, опускаясь, входит в прорезь Г-образной детали на дверном полотне, фиксируя его в закрытом положении. Для открывания двери снаружи вставляем в отверстие ключ и поворачиваем его, чтобы пластина встала под 90 градусов к стержню и вошла в пазы на торце втулки защелки. Теперь достаточно довернуть ключ, чтобы вывести защелку из прорези в Г-образной детали, и дверь откроется. Смотрите видео Как сделать самоблокирующую дверную защелку из остатков листового металла - https://sdelaysam-svoimirukami.ru/8050-kak-sdelat-samoblokirujuschuju-dvernuju-zaschelku-iz-ostatkov-listovogo-metalla.html
