Как сделать бесключевой секретный замок на калитку - «Сделай сам»

---

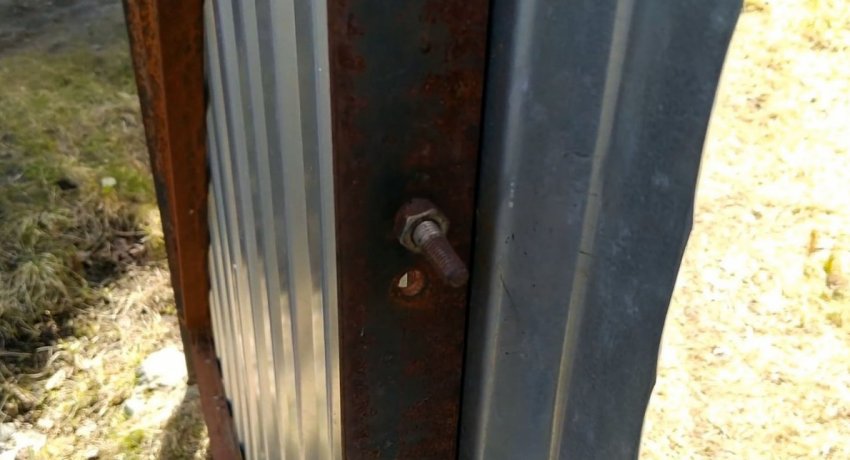

На раму калитки приваривается или вкручивается болт. Он послужит ответной частью замка, за которую будет цепляться крючок.

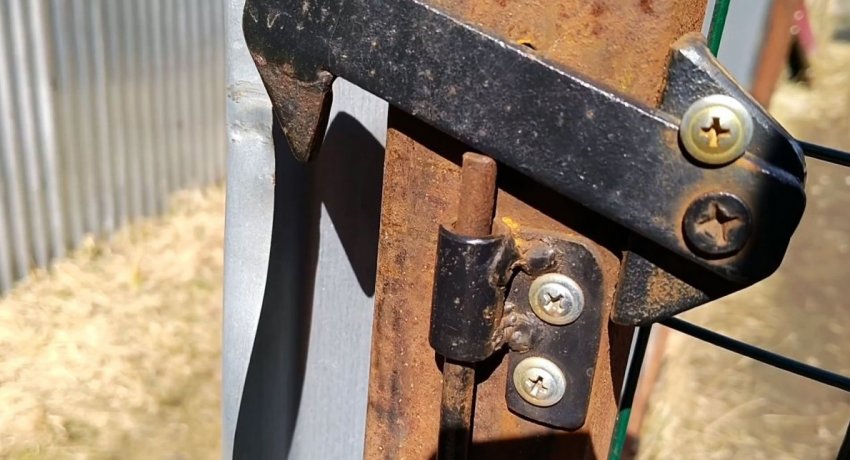

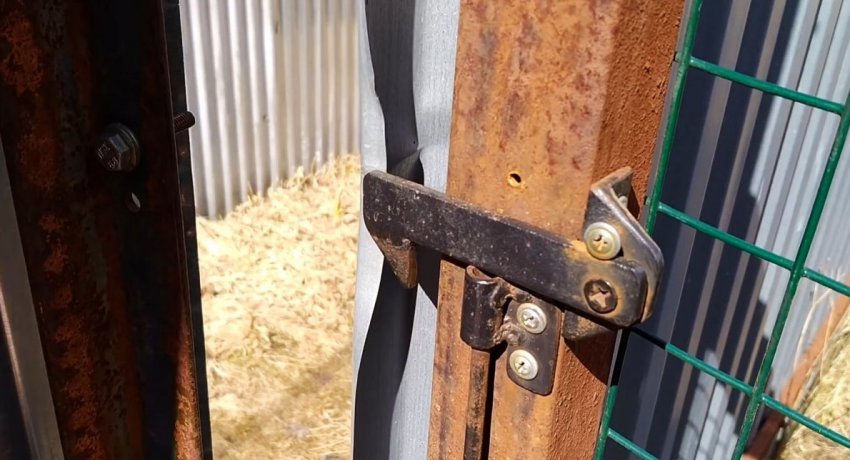

На столбик забора, примыкающий к калитке, прикручивается или приваривается кусок уголка. На него крепится крючок, вырезанный из полосы. Край крючка должен цеплять ответный болт на калитке. На уголке обязательно делается ограничитель для крючка, чтобы тот не переворачивался на другую сторону.


Под крючком вертикально приваривается направляющая трубка для ввода толкателя из прутка. Внизу штанги приваривается шайба, которая скручивается с коротким рычагом из отрезка полосы.

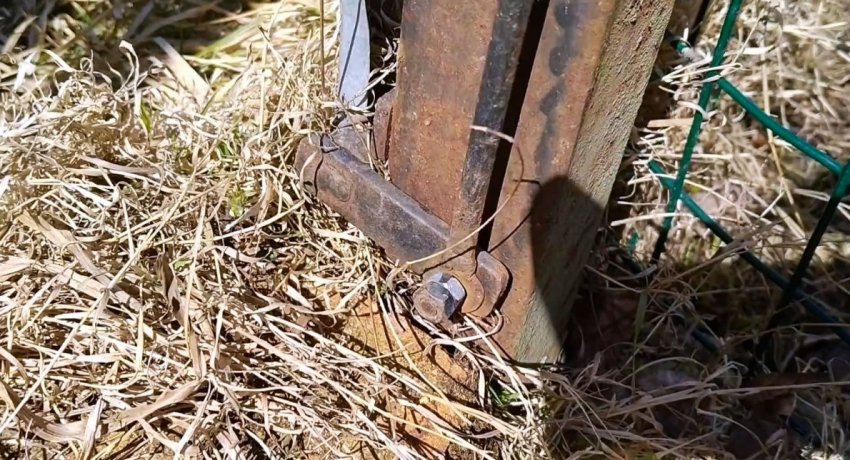

Конец рычага сваривается с горизонтальным прутком механизма педали. Тот проходит через приваренную горизонтально к столбику втулку из трубки.

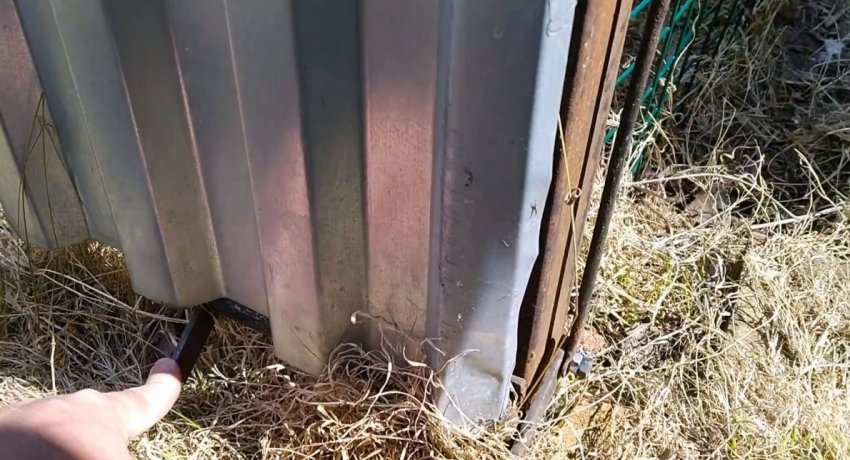

Сам пруток механизма педали является Г-образным. Достаточно наступить ногой на его изгиб, выступающий на улицу, и прут провернется по оси, подняв тем самым рычаг. Последний в свою очередь через штангу толкнет крючок, открыв калитку.

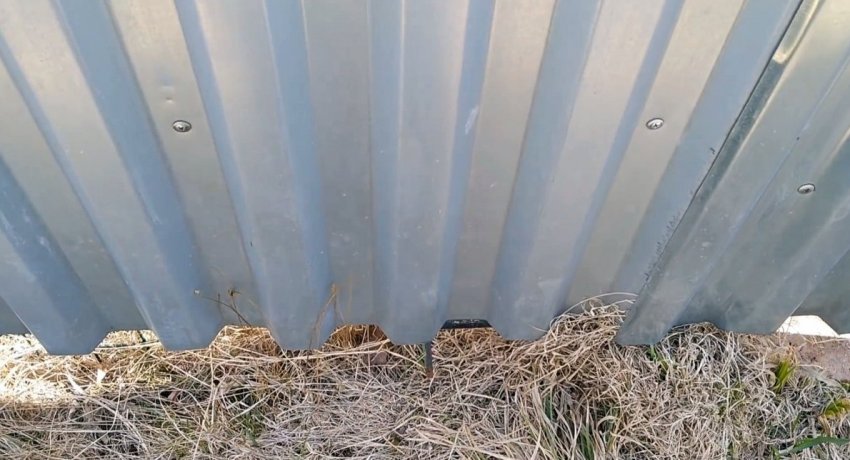

Как выглядит секретная педаль.

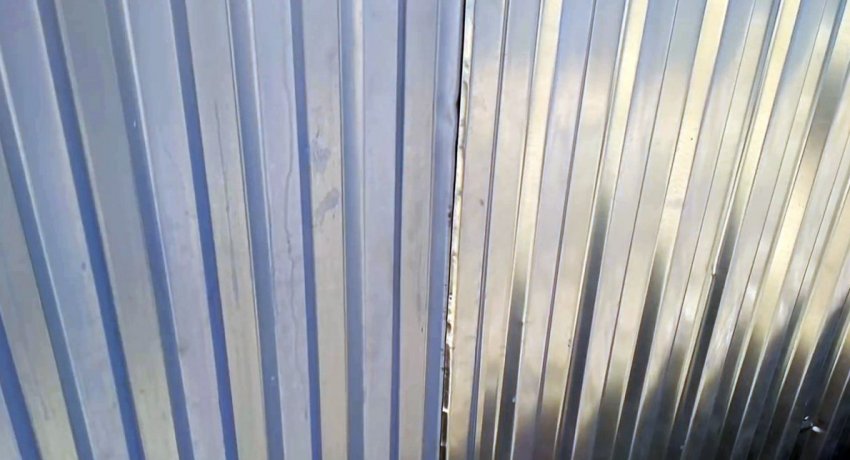

Практически незаметна как и сама калитка в заборе.

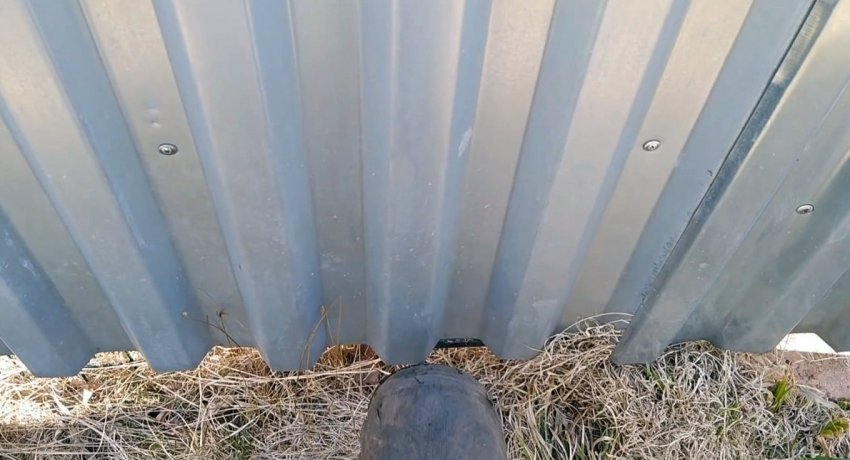

Стоит ее нажать стопой ноги, как дверца открывается.

Смотрите видео
