Как сделать удобный и несложный органайзер для сверл - «Сделай сам»

0:00/ 0:00

� ����������������� 1���������������������1

---

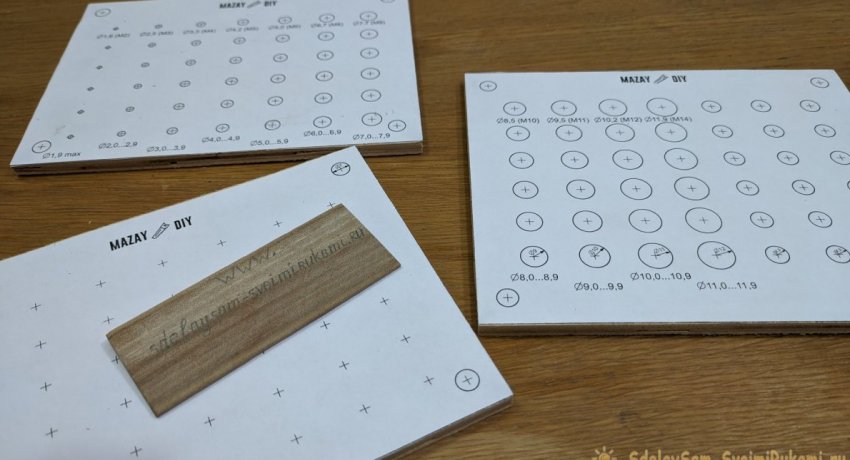

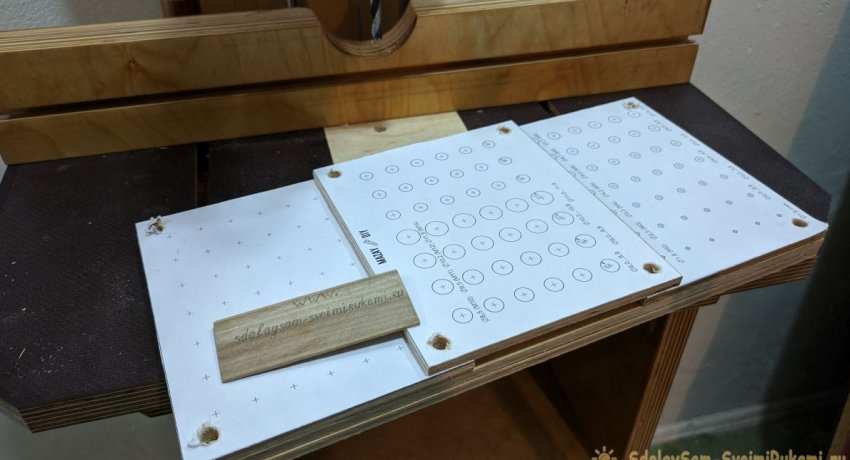

По размеру трех меньших заготовок необходимо распечатать бумажный шаблон с метками для сверления посадочных отверстий под сверла разных диаметров. Их размеры необходимо подписать. После этого шаблоны приклеиваются на фанеру.

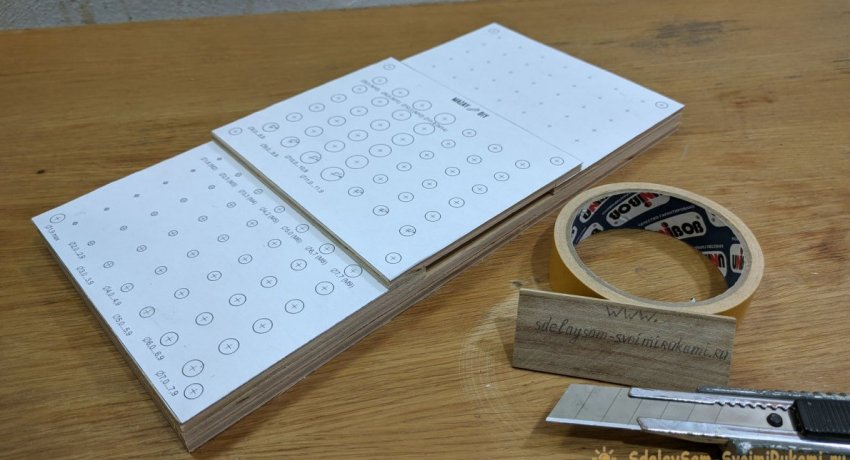

С помощью двустороннего скотча требуется соединить по углам большие заготовки. К ним приклеиваются пара меньших по бокам. На последние в центре вклеивается средняя деталь 133х160 мм.


На следующем этапе проделываются сквозные отверстия по углам заготовок, чтобы их скрепить между собой. Итого получится 8 отверстий.

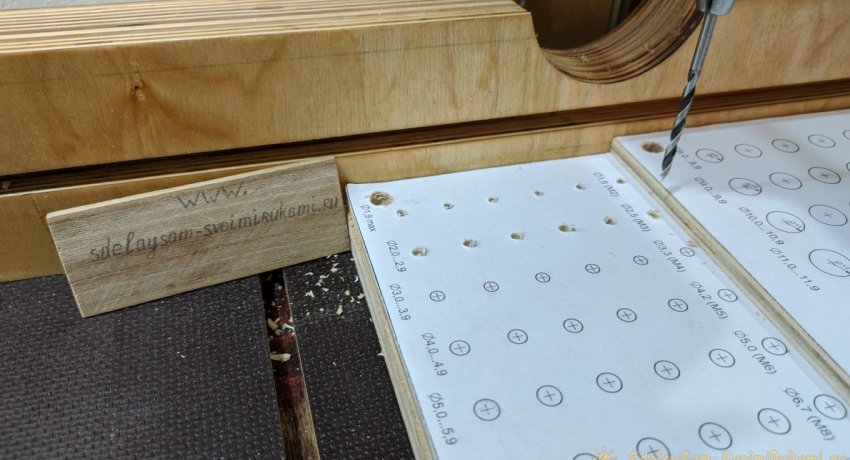

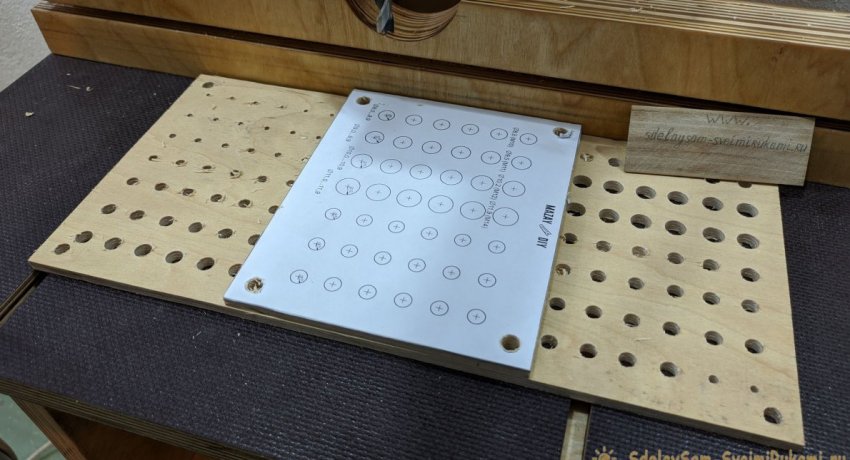

Далее отсоединяется большая нижняя заготовка. После этого выполняется сверление посадочных отверстий для сверл по приклеенным шаблонам. Для каждого из них используется сверло соответствующего диаметра.

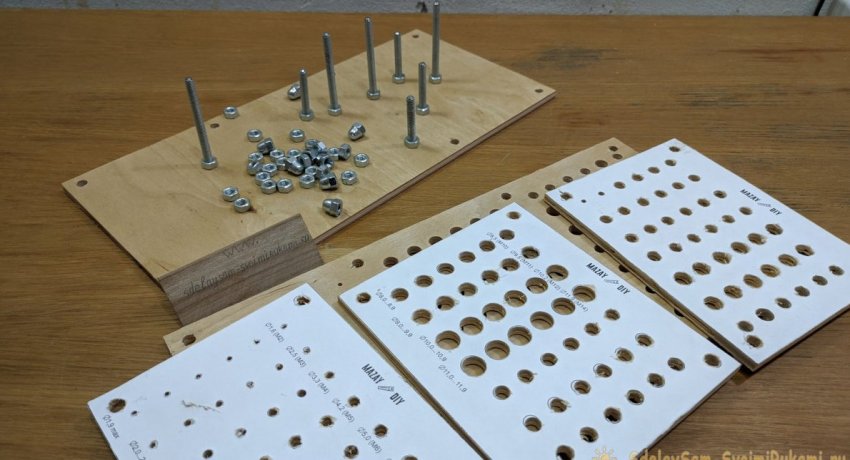

Для сборки деталей подготавливается 8 шпилек М6. На них нужно наживить по гайке. Затем шпильки вставляются в большую заготовку, в которой сделано 8 отверстий. Короткие ставятся по углам, длинные в центре.

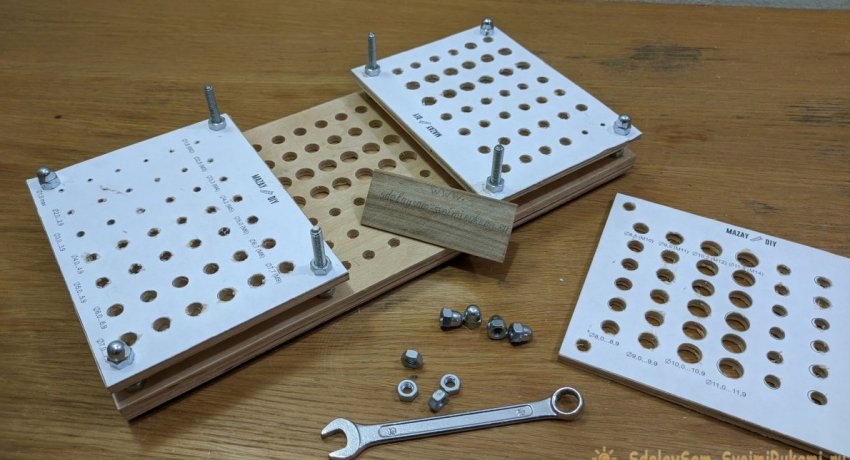

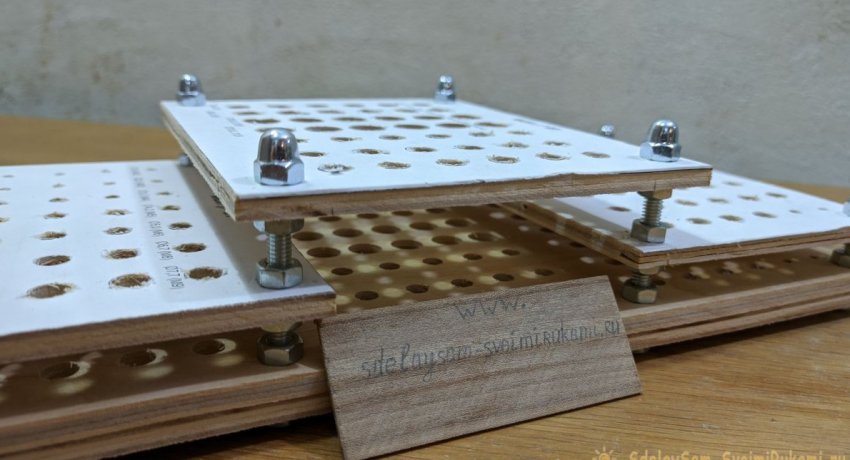

Сверху устанавливается вторая большая деталь с перфорацией под сверла, и поджимается гайками. Далее накручивается еще по гайке, и на них размещаются одинаковые перфорированные детали. На коротких шпильках их нужно поджать колпачковыми гайками.

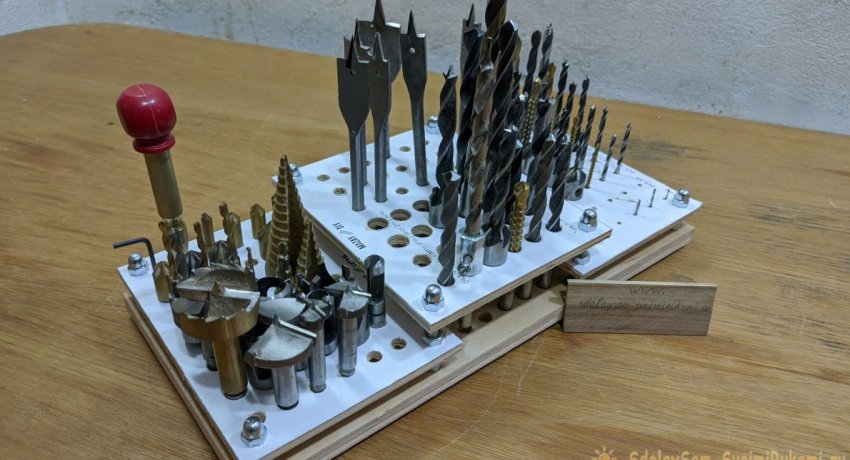

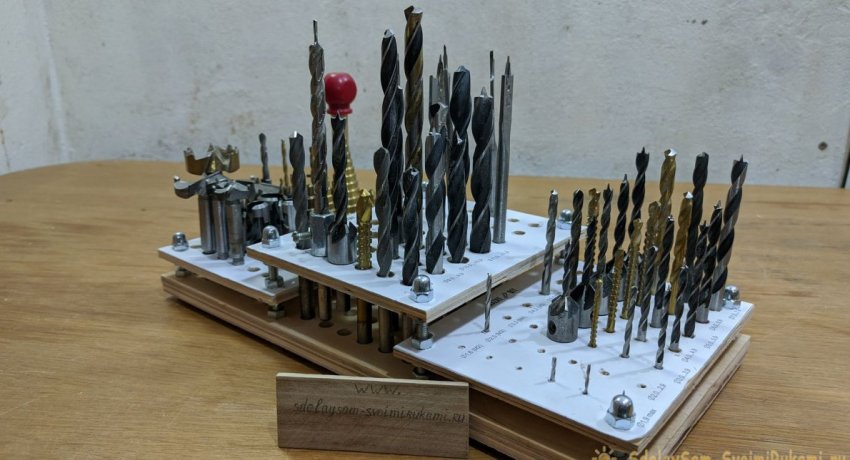

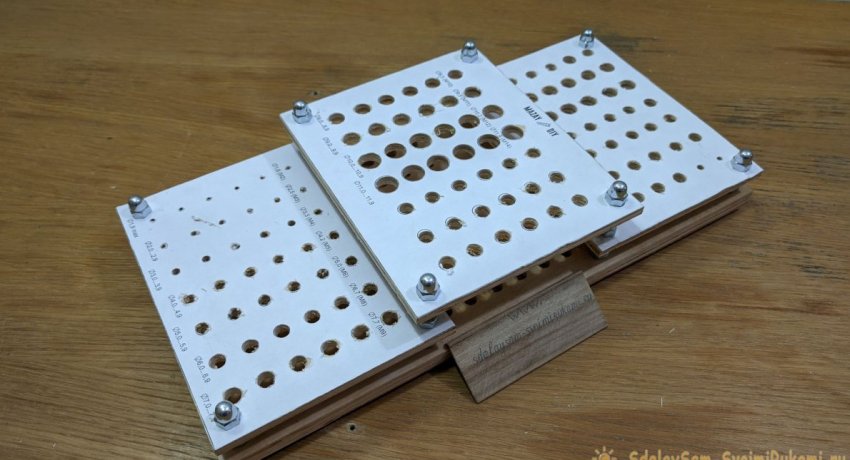

На длинные шпильки накручиваются короткие гайки, устанавливается оставшаяся деталь. Она зажимается колпачковыми гайками. Теперь остается только расставить сверла по размеру.

Смотрите видео
