Сделать очень мощную LED лампу в фару можно своими руками из покупных светодиодов с Алиэкспресс. Она отличается просто невероятной яркостью, а главное является ремонтопригодной. Самодельная лампочка просто спасение, если купить заводскую для вашей фары нет возможности.

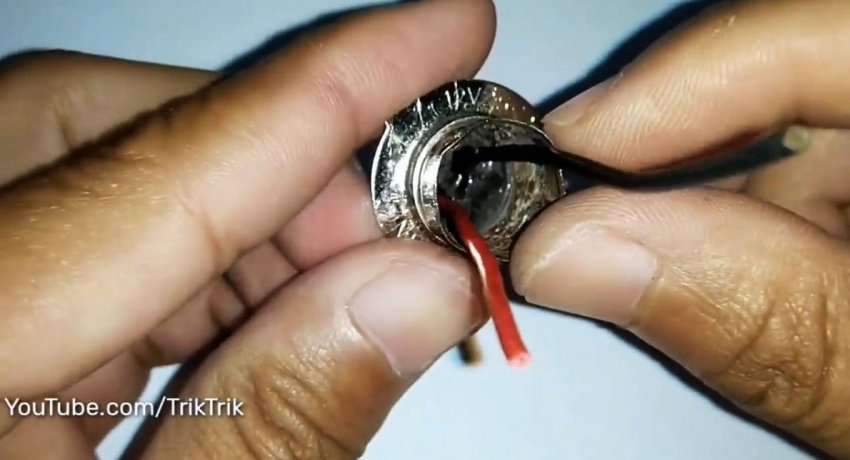

Поэтому нужно разбить ее колбу, и очистит его от внутренностей. В цоколь впаивается 2 провода.

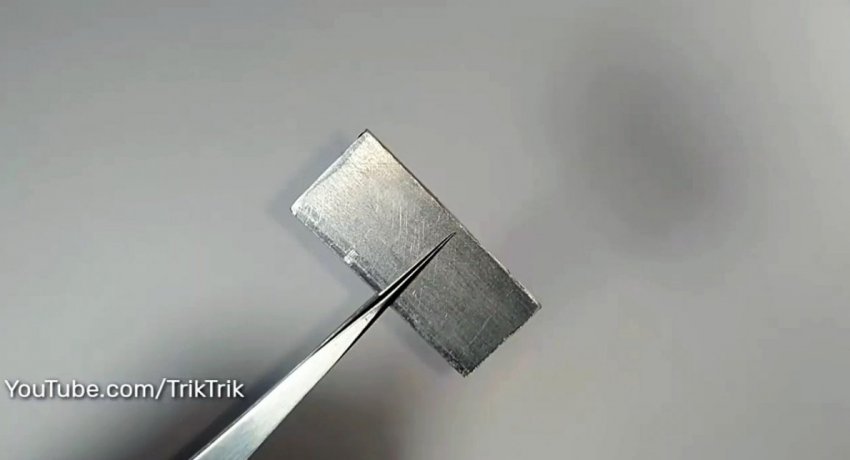

Далее нужно вырезать алюминиевую пластинку 35х15 мм. На нее наносится продольная линия по центру, а также разметка за 3 мм и 23 мм от одного края, и 4 мм от противоположного.

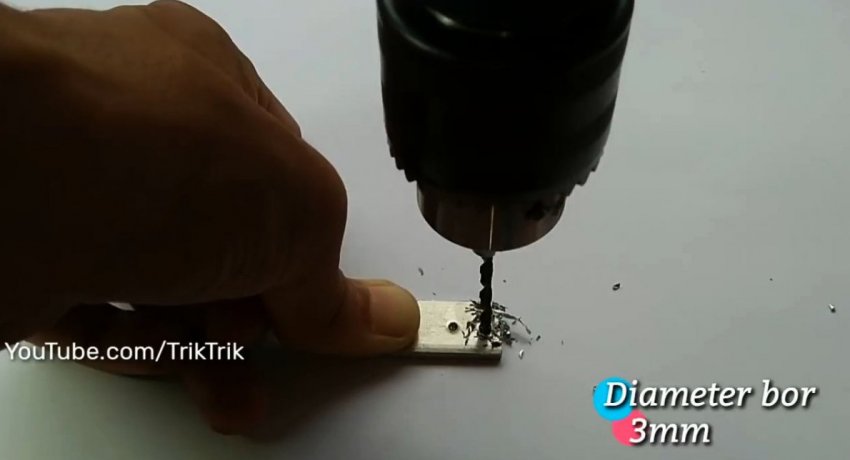

По меткам сверлятся отверстия под винтики.

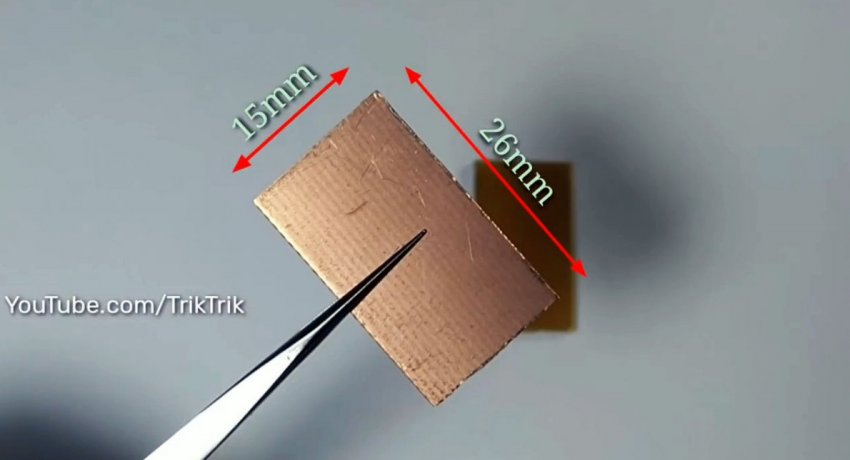

Из печатной платы вырезается 2 пластины 26х15 мм.

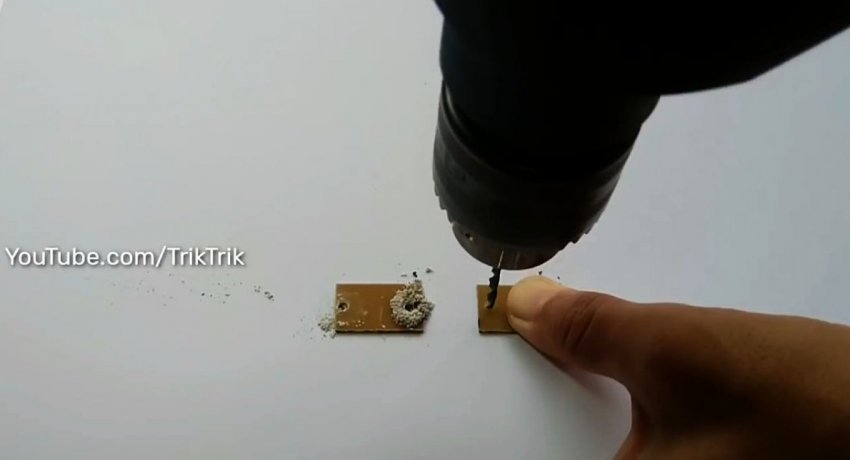

Они совмещаются с алюминиевой заготовкой и просверливаются.

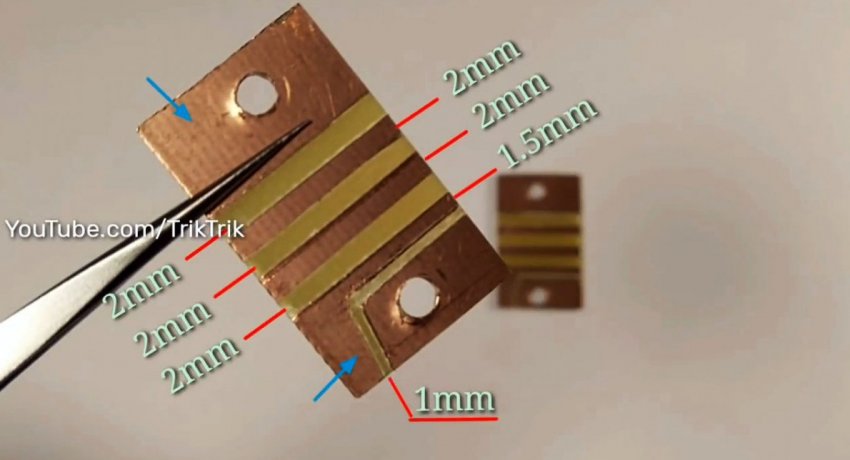

На платах нужно снять медное покрытие по предложенной схеме.

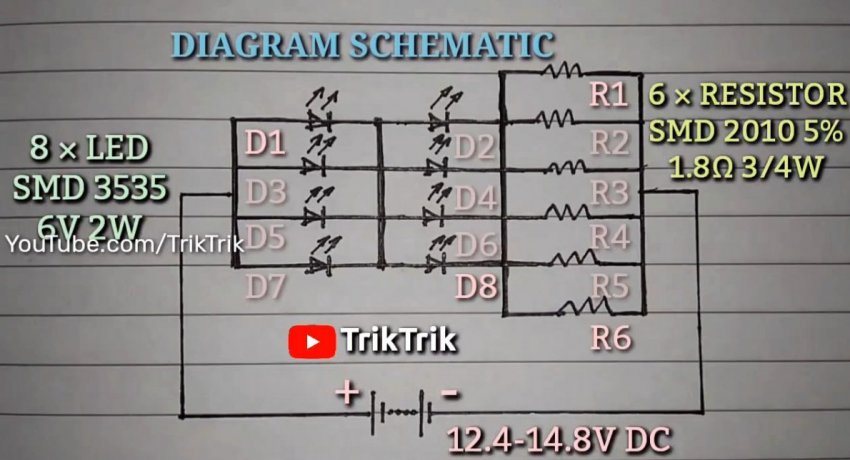

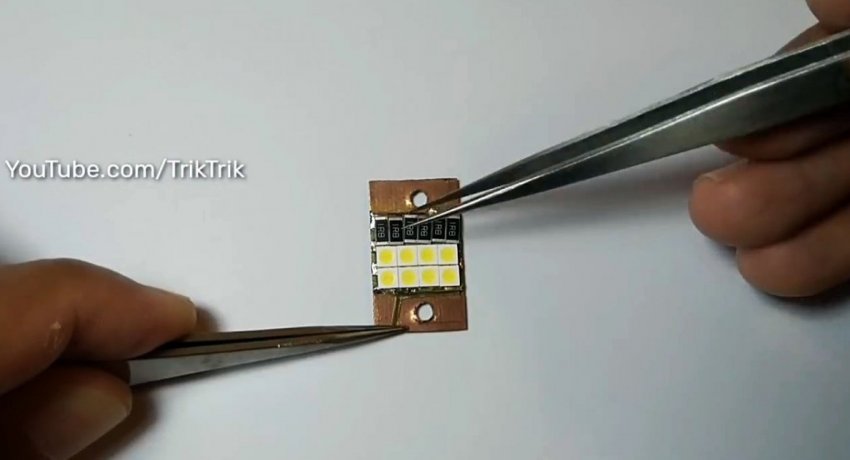

Полоски проводника необходимо залудить. На припой наносится флюс, и выкладываются светодиоды и резисторы по схеме.

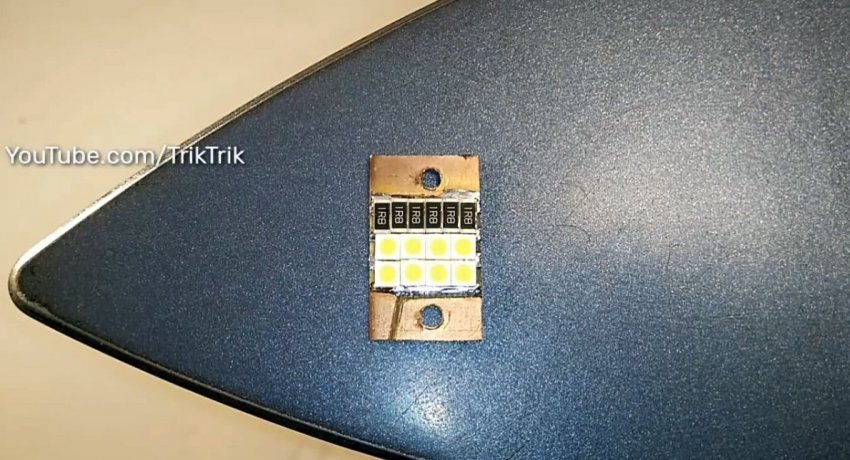

Для пайки плата укладывается на подошву утюга и разогревается. Аналогичным образом подготавливается вторая плата.

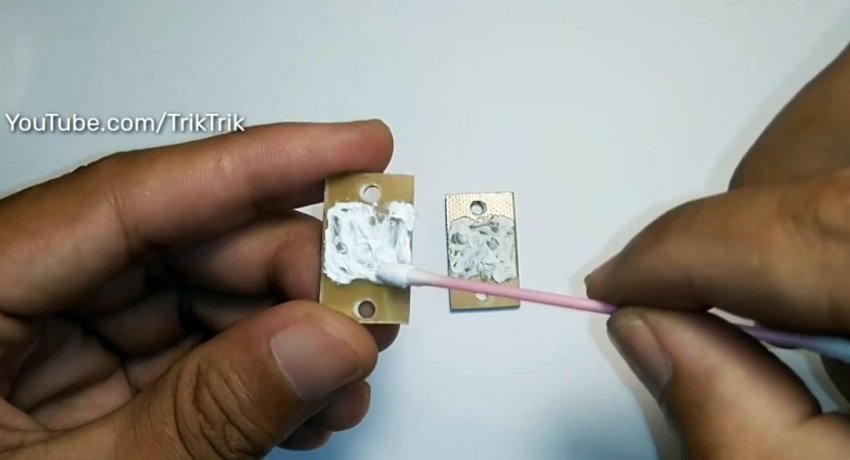

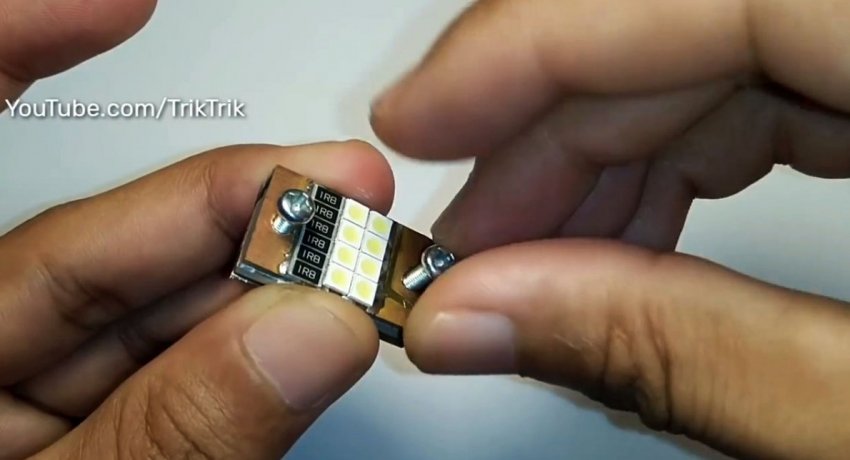

Далее платы смазываются термопастой и прикручиваются с двух сторон к алюминиевой пластине.

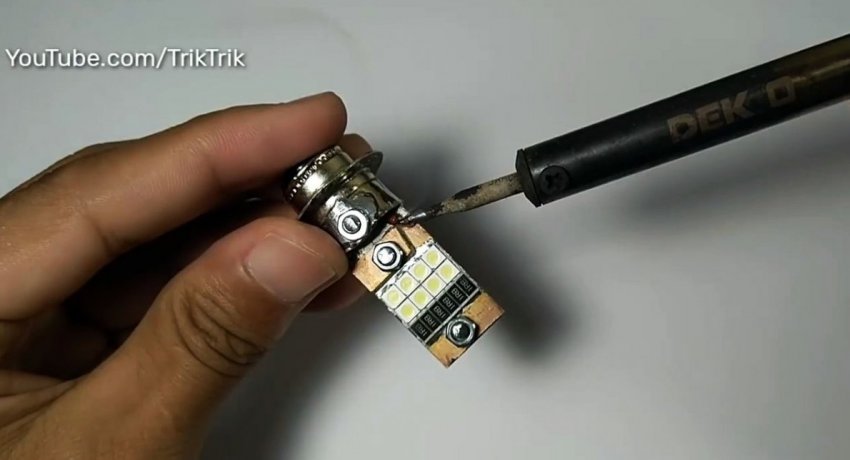

Остается вставить их в цоколь лампы, и прикрутить к нему через втулки. Затем припаиваются провода питания.

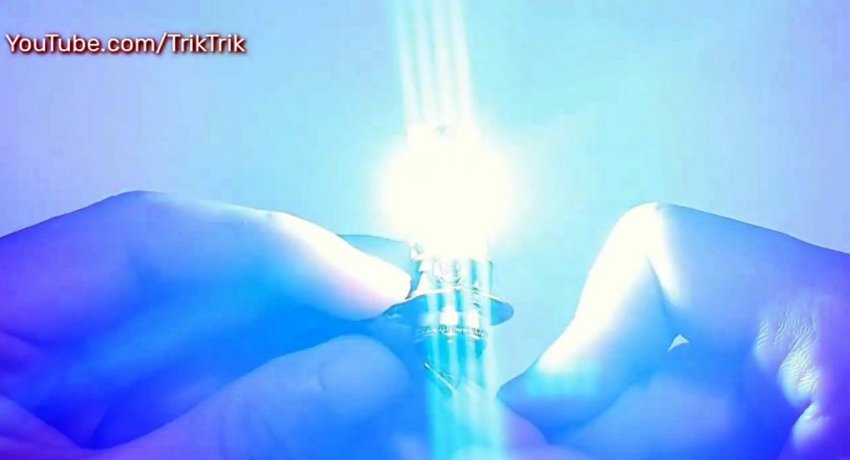

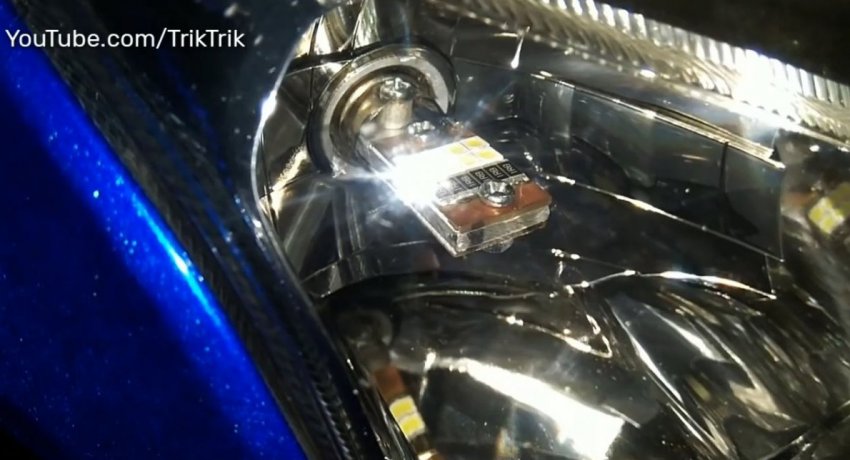

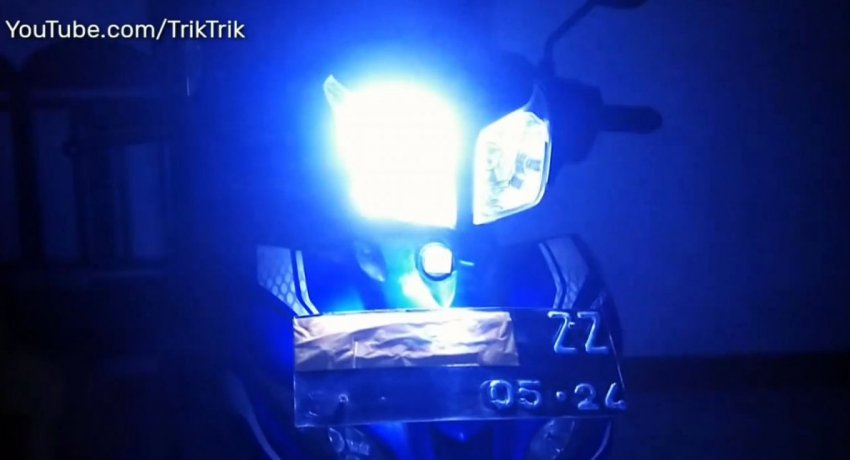

Все, лампочка готова к установке в фару.
