Генератор сверхвысокого напряжения 500 000 В своими руками - «Сделай сам»

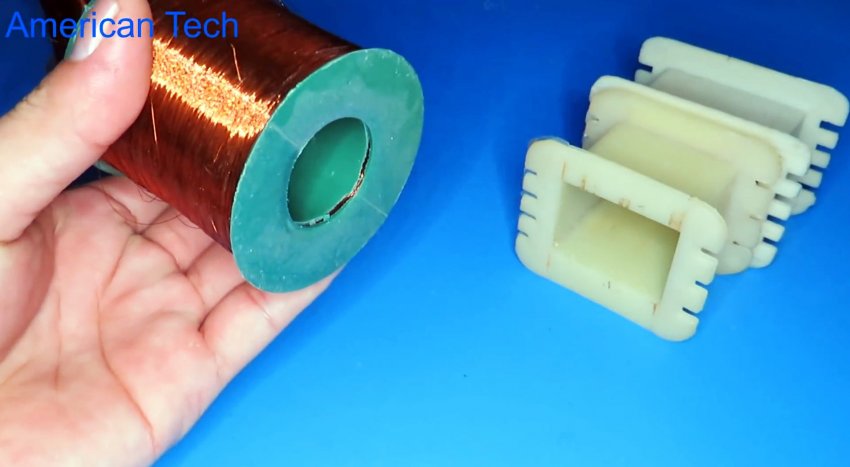

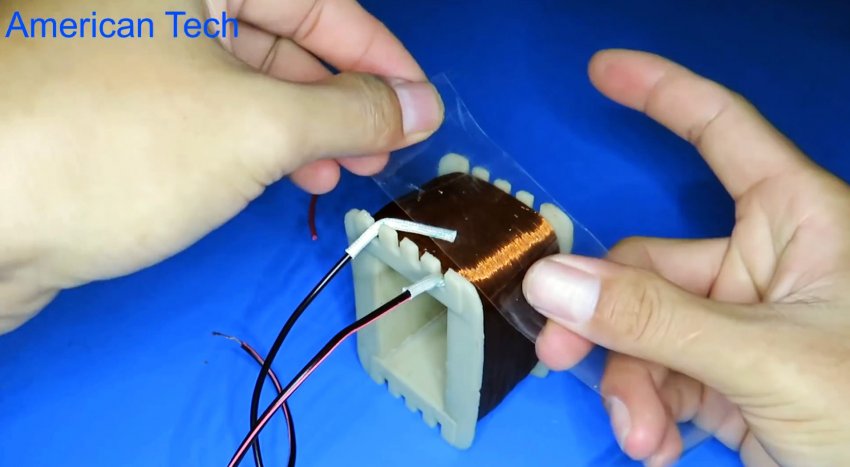

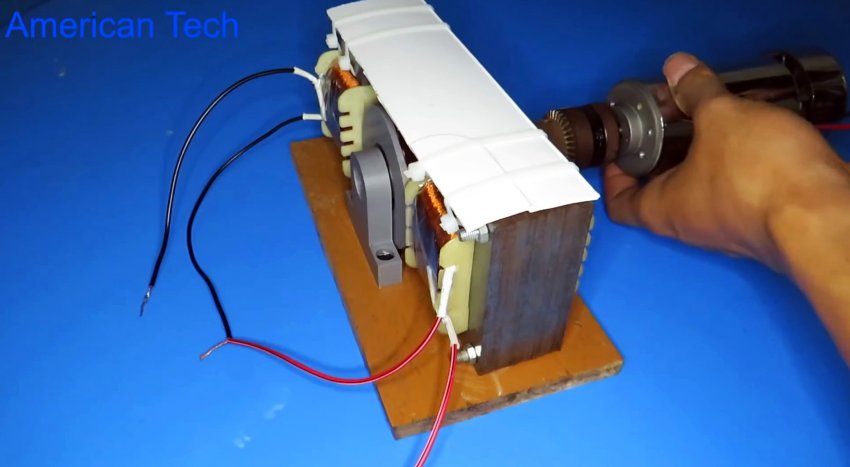

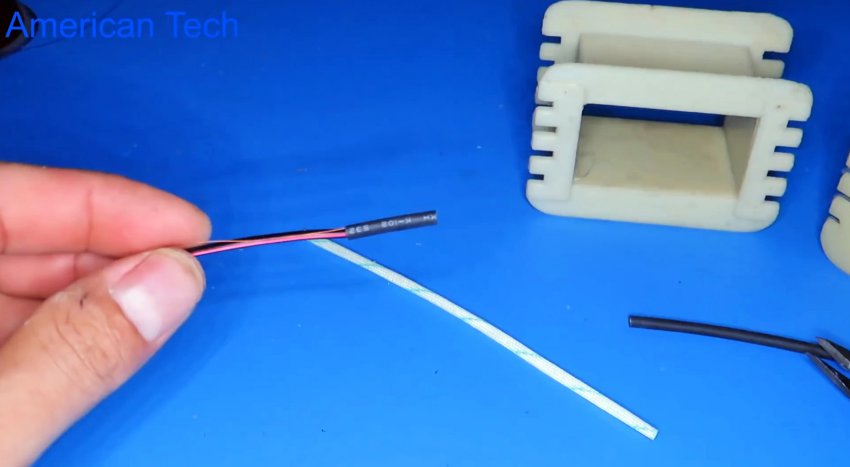

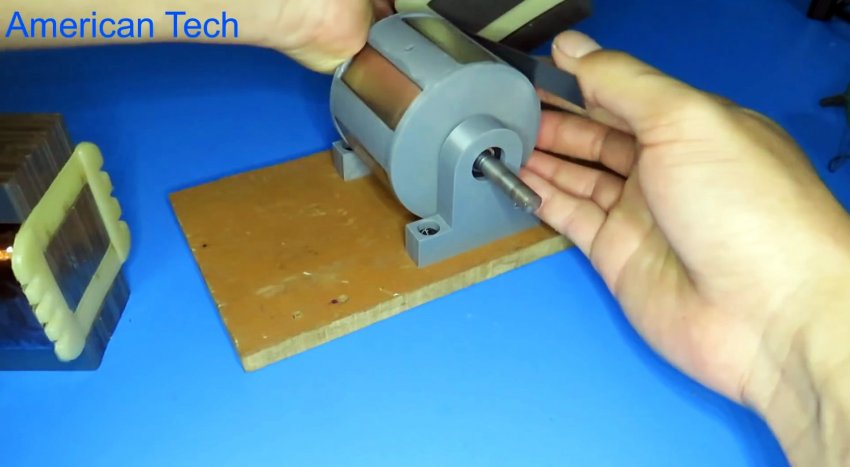

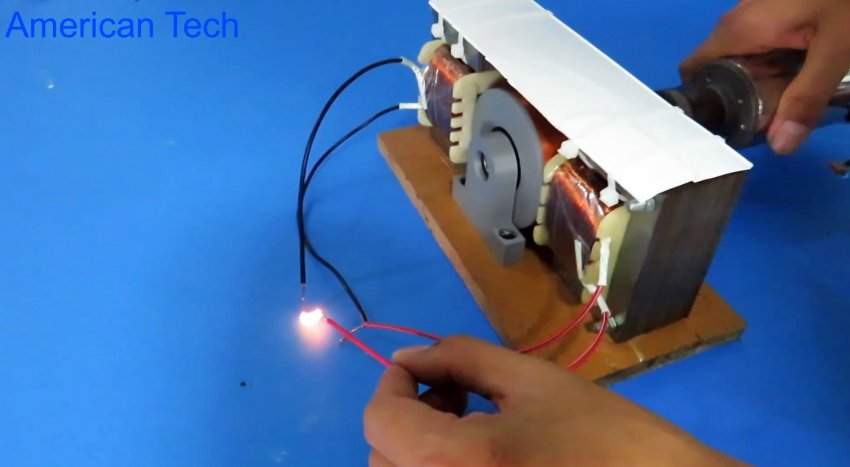

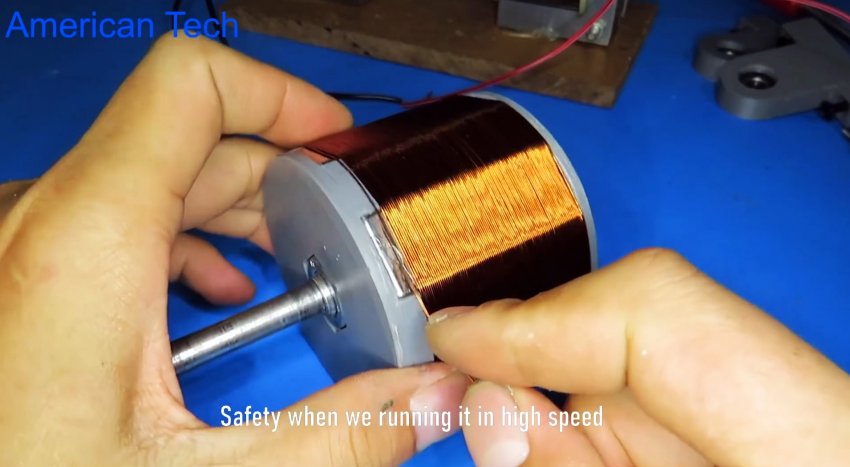

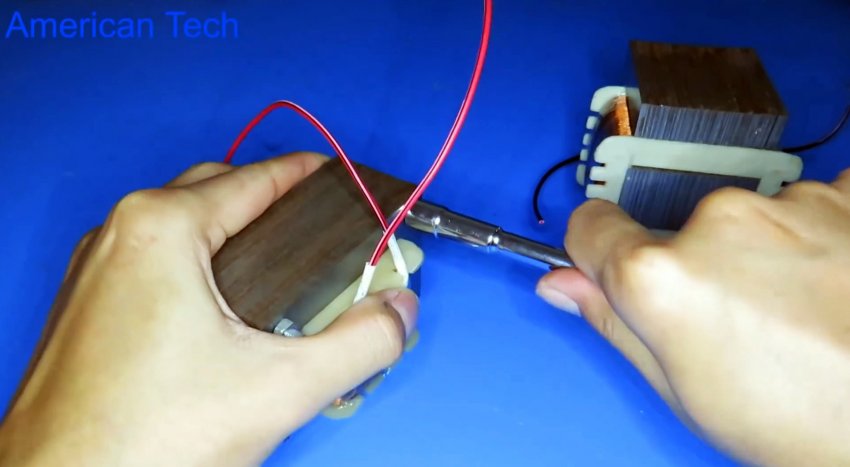

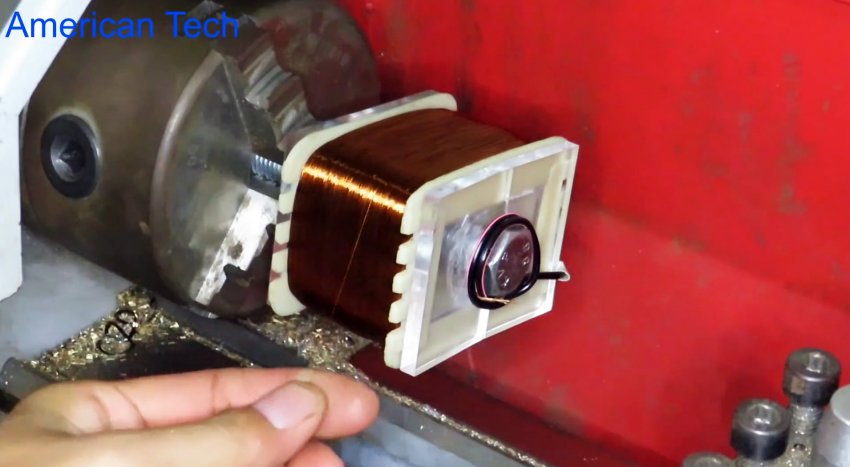

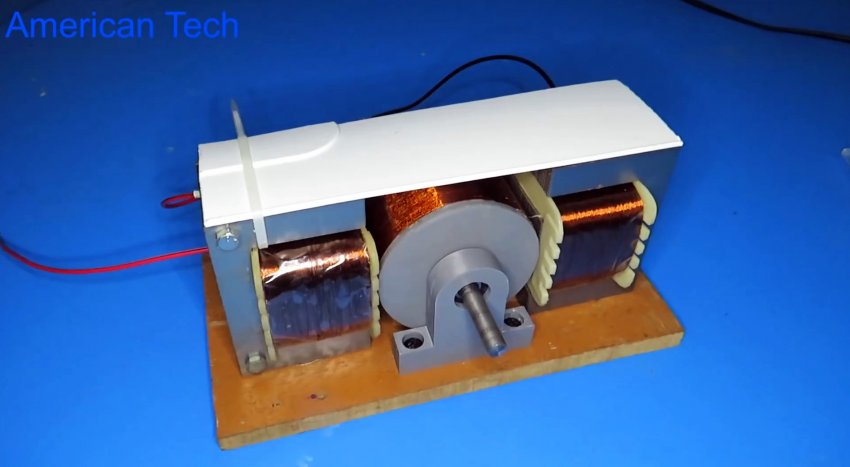

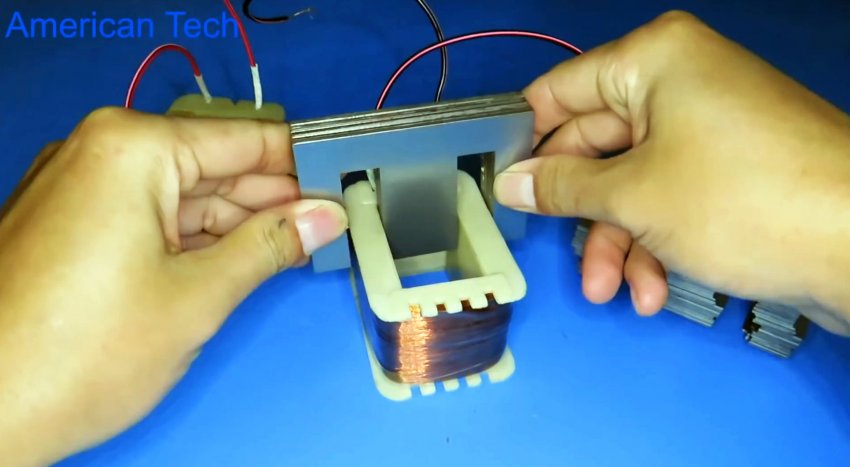

Один ее край перед этим следует очистить от эмали и подпаять к нему провод. Проще всего его просто обжечь. Место пайки нужно заизолировать. На каждый каркас наматывается по 15 тыс. витков проволоки. На второй конец обмотки также припаивается провод. Затем намотки изолируются лентой. Катушки помещаются на Ш-образные сердечники. Катушки необходимо закрепить на подошву из фанеры, доски или куска ламината, в центре которой размещается ротор с постоянными магнитами. Они должны располагаться с боков от него. Зазор до ротора до катушек должен быть минимальным. Каждая такая катушка при вращении ротора от руки выдает почти 400 В переменного тока. Если соединить их, то показатель увеличивается до 700 В. Ротор генератора представляет собой цилиндрический барабан с осью, закрепленный на двух подшипниках. По его окружности приклеены 6 прямоугольных пластинчатых неодимовых магнита. Они располагаются с чередованием полярности. Чтобы магниты не отлетели на скорости, их сверху лучше обмотать проволокой, и проклеить ее витки суперклеем. Перед полноценным испытанием на больших оборотах, генератор следует укрепить, чтобы катушки и ротор не смещались. В таком случае при подключении в качестве привода электромотора, можно получать на выходе до 500000 В.
