Ветрогенератор на 220В полностью своими руками - «Сделай сам»

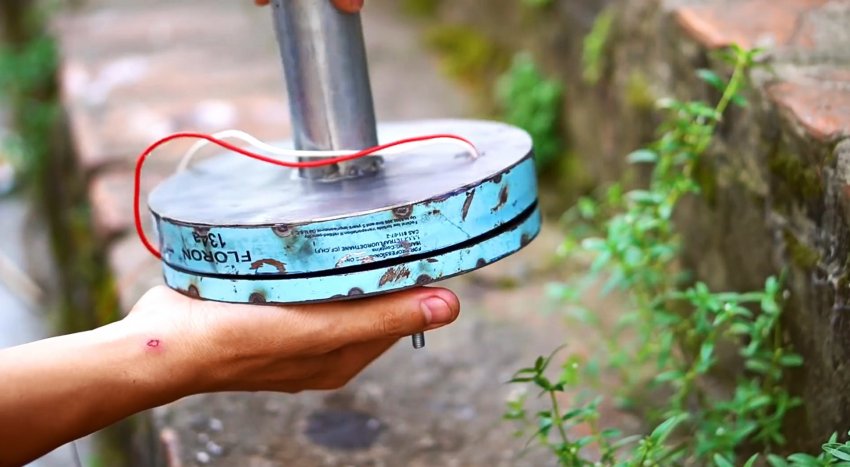

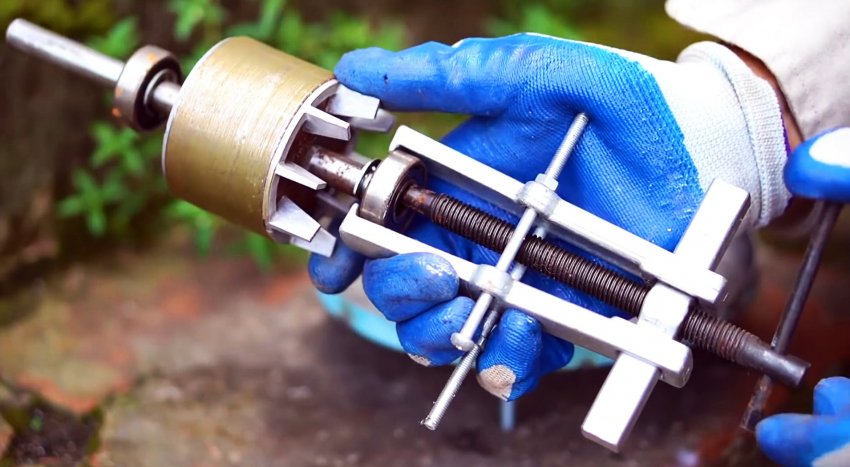

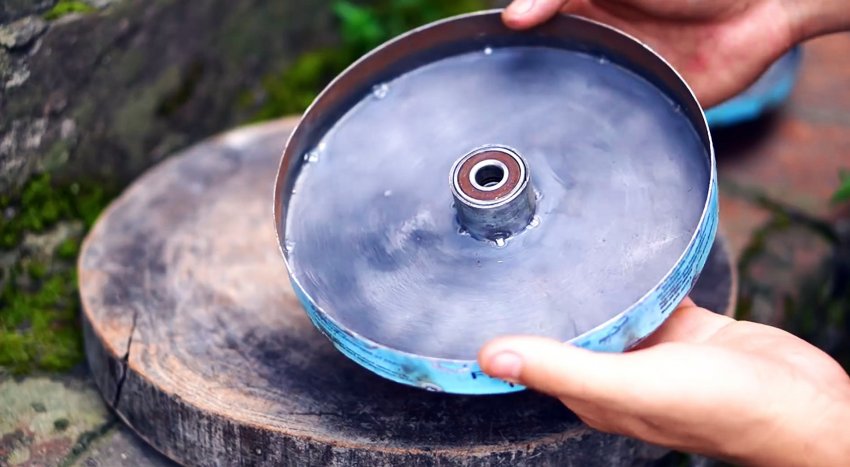

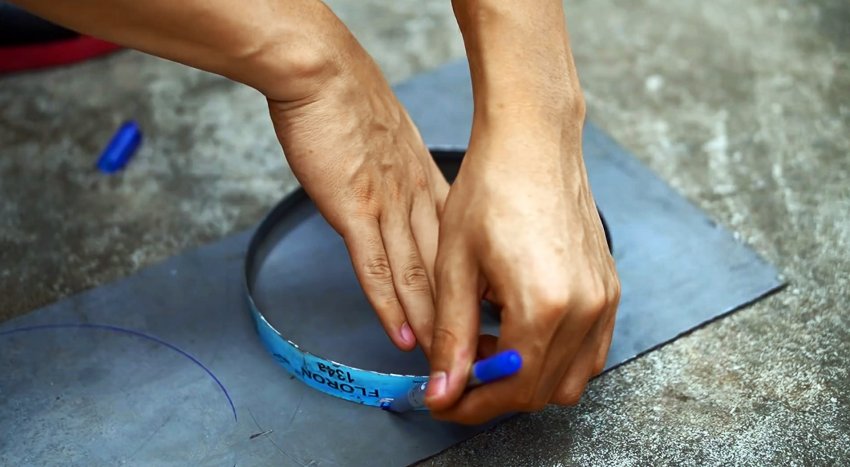

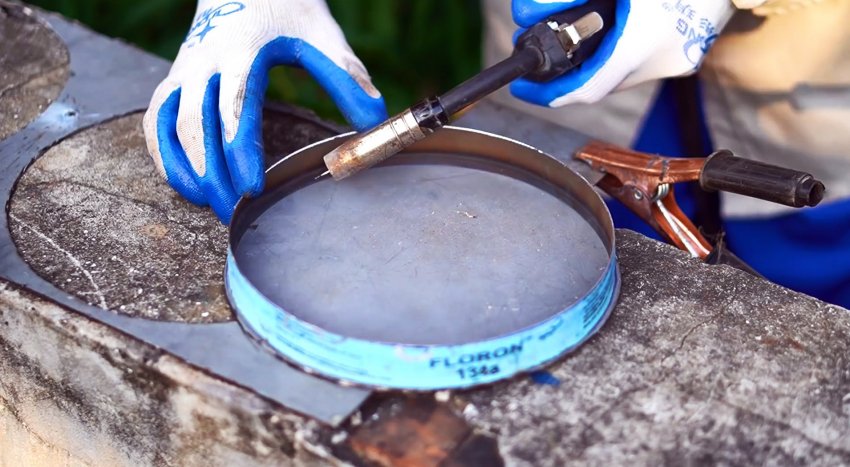

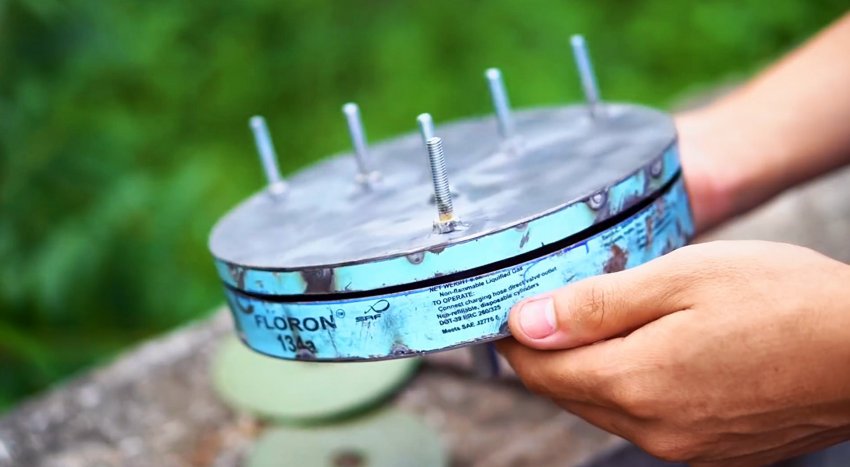

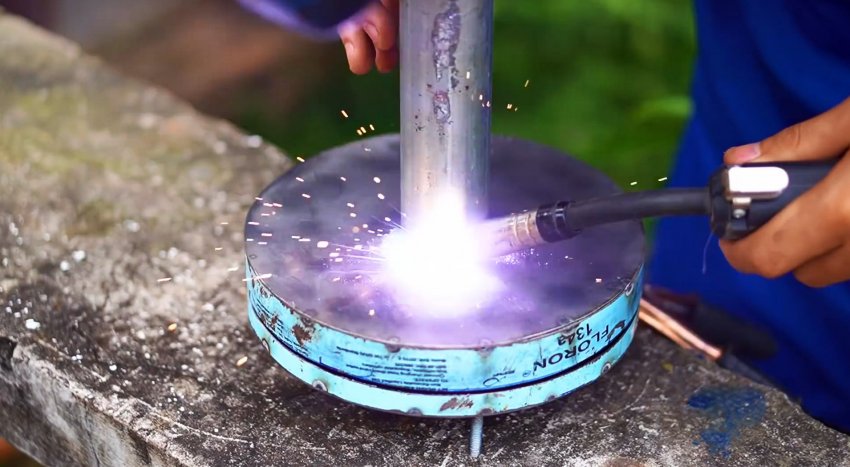

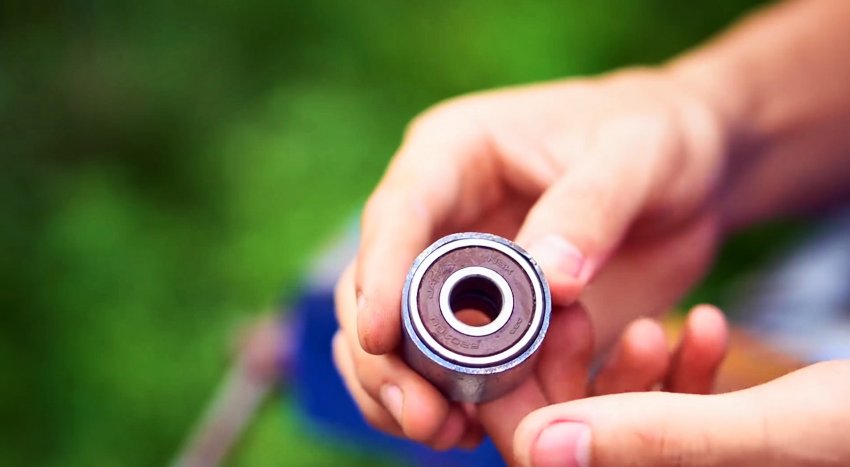

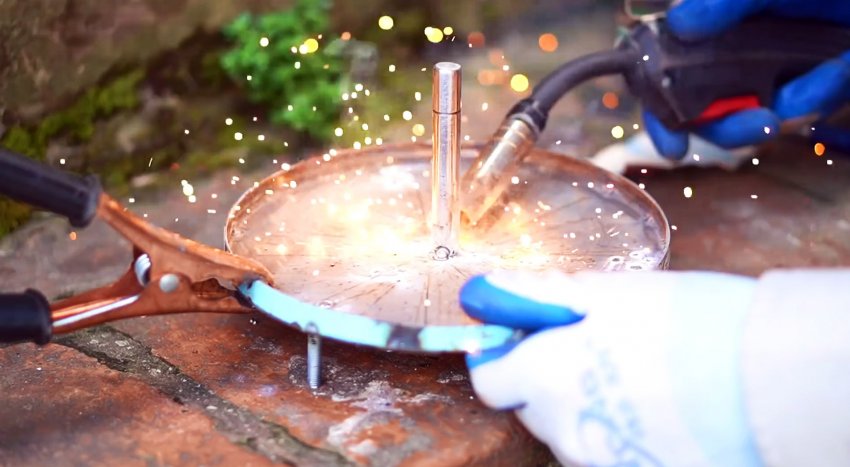

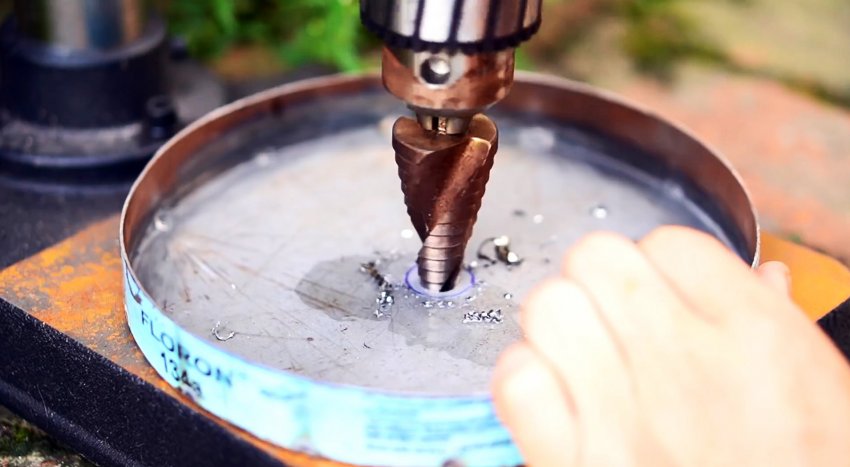

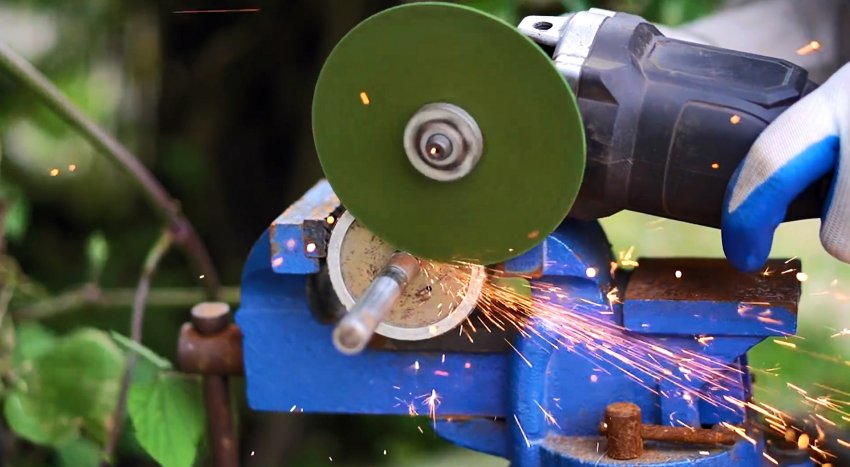

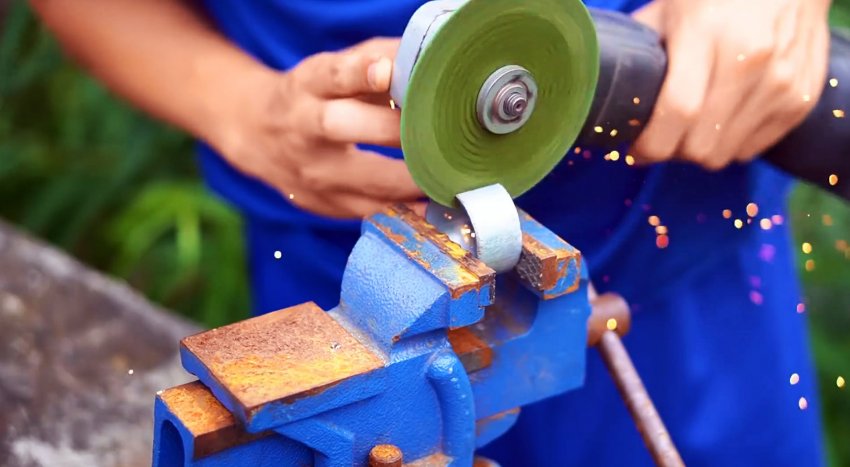

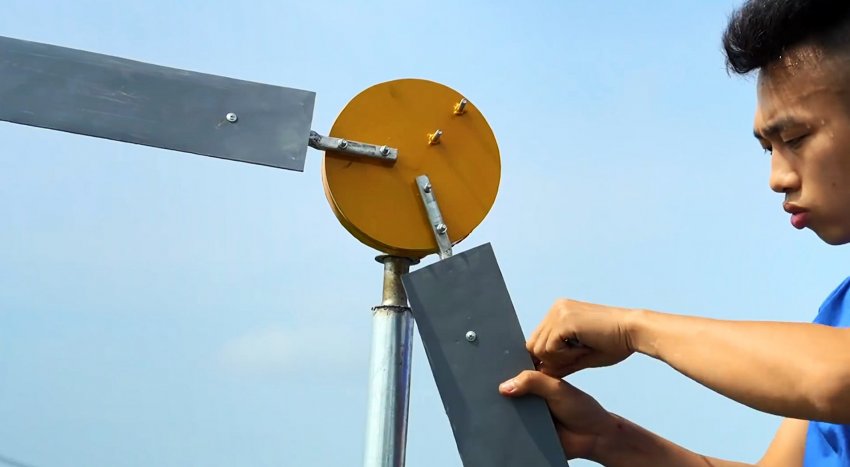

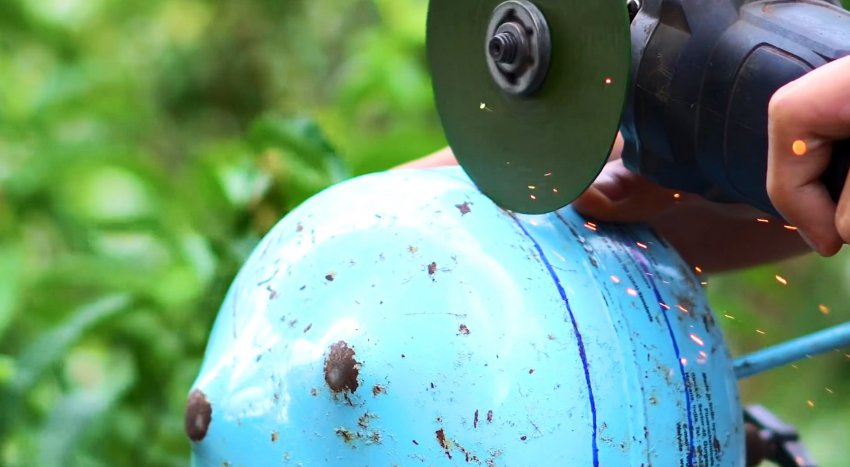

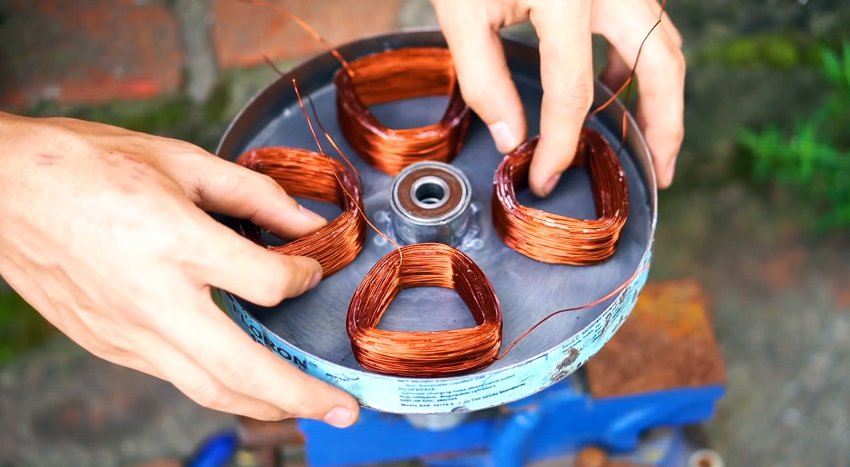

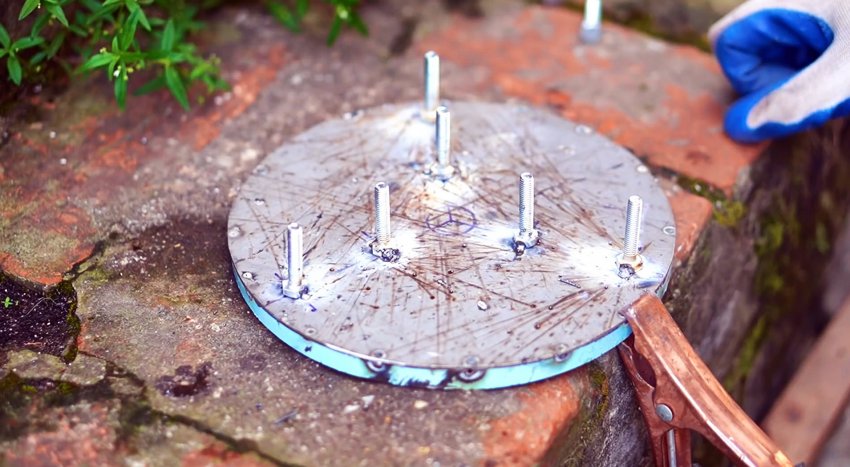

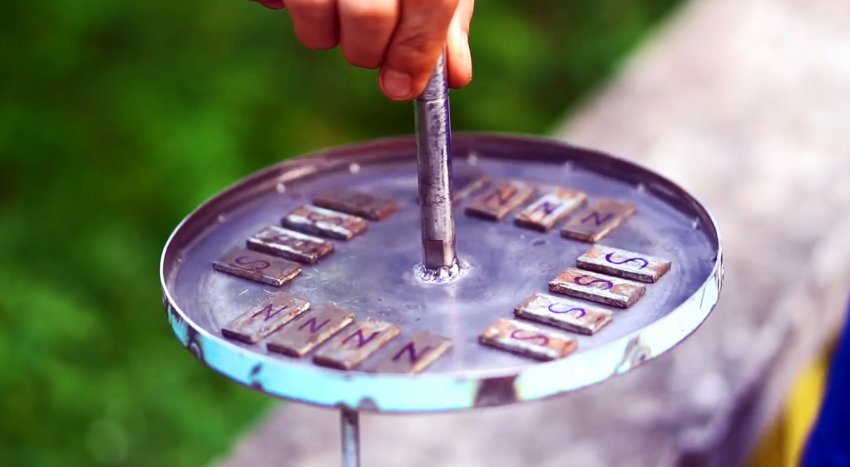

Проживая на открытой доступной ветрам местности, просто грех не воспользоваться этим и не сделать небольшой ветряк. Он станет источником бесплатной электроэнергии, которую можно получать круглосуточно. Предлагаемая конструкция ветряка выдает напряжение 220В, что позволяет его использоваться в сочетании с некоторыми нетребовательными потребителями напрямую без дополнительного оборудования. Затем под них вырезается по заглушке из листовой стали. Эти диски ввариваются в кольца. Деталь из широкого кольца нужно просверлить в центре под вал ветряка. Она послужит корпусом для статора. Вторая заготовка будет использована для ротора. Ее необходимо разделить на 3 равные сектора, и на полученных линиях приваривать по 2 болта, чтобы крепить лопасти. В центр детали ротора изнутри приваривается под прямым углом вал, на котором будет выполняться вращения. Его можно отрезать от якоря любого сгоревшего мотора. Под вал ветряка подбирается 2 подшипника, или же их можно снять с мотора донора. Подшипники нужно запрессовать в отрезок трубки. Если нет трубы подходящего диаметра, то можно разрезать вдоль имеющуюся большую, сузить ее и заварить. Эта трубка приваривается внутрь статора в центр. Затем в нее впрессовываются подшипники. После этого ротор и статор стыкуются между собой. На наружную сторону статора приваривается отрезок трубки, которая послужит кронштейном для крепления к оси вращения вехи. Также к ней в дальнейшем будет закреплен хвост с хвостовой лопастью. Статор и ротор разбираются обратно. Внутри последнего размещаются постоянные магниты. Их нужно расположить на 4 стороны по 4 шт. Каждая группа помещается с чередованием полярности. Чтобы закончить статор, необходимо сделать 4 намотки медного провода по 300 витков. Полученные катушки укладываются в него, и спаиваются между собой последовательно. Их концы выводятся к проводу. Ротор и статор заливаются эпоксидной смолой. После ее высыхания генератор уже способен выдавать электричество, даже при вращении от руки. К трубе на краю статора нужно приварить крепление для направляющего хвоста ветряка и вехи. Далее генератор окрашивается. Лопасти ветряка делаются из пластиковых полос, вырезанных из канализационной трубы. Они прикручиваются на профильные трубы, которые в свою очередь просверливаются с краю для соединения с ротором. Генератор устанавливается на веху таким образом, чтобы свободно вращается по оси. Затем на него прикручиваются лопасти. Хвост для улавливания направления ветра делается из отрезка профильной трубы, а его лопатка из листового металла. В ветреную погоду такой ветряк выдает достаточно много энергии. Он способен безопасно питать нетребовательные потребители напрямую. К примеру, к нему можно подключить ТЭН, даже если обороты ветряка небольшие. При сильном ветре от него будут работать даже слабенькие электродвигатели на 220В. Смотрите видео Как сделать ветрогенератор из редуктора болгарки и другого хлама - https://sdelaysam-svoimirukami.ru/7621-kak-sdelat-vetrogenerator-iz-reduktora-bolgarki-i-drugogo-hlama.html
